Introdução
A arquitetura e topologia de rede em projetos de telecom são fatores determinantes para o sucesso de qualquer infraestrutura de telecom. Projetos de telecomunicações bem-sucedidos exigem planejamento detalhado, domínio técnico e a aplicação correta desses conceitos para assegurar desempenho, segurança e escalabilidade em ambientes corporativos, industriais e de missão crítica.
A correta definição desses elementos impacta diretamente a performance, a resiliência, a manutenção e a aderência às normas técnicas. Neste artigo, você encontrará um guia objetivo para:
- Entender os conceitos fundamentais de arquitetura e topologia de rede em projetos de telecomunicações;
- Avaliar critérios técnicos para escolher a melhor abordagem em diferentes cenários;
- Compreender os impactos dessas decisões na performance e segurança dos sistemas;
- Navegar pelas principais normas, boas práticas e exemplos reais de aplicação.
Aprofunde seu entendimento e eleve a qualidade dos seus projetos de redes. Siga conosco!
O que é Arquitetura de Rede
A arquitetura de rede define a estrutura fundamental sobre a qual os sistemas de comunicação de dados são projetados, implementados e gerenciados. Trata-se do modelo lógico que organiza os componentes, estabelece a hierarquia, determina os métodos de acesso, o fluxo de dados e os protocolos utilizados para a transmissão de informações.
Principais Modelos de Arquitetura de Rede
- Cliente-Servidor:
Modelo clássico no qual dispositivos (clientes) solicitam serviços ou recursos a um ou mais servidores centralizados. Amplamente utilizado em ambientes corporativos e data centers pela facilidade de gerenciamento e controle centralizado dos recursos. - Peer-to-Peer (P2P):
Neste modelo, cada dispositivo pode atuar simultaneamente como cliente e servidor, compartilhando recursos diretamente com outros pontos da rede. Usado em aplicações que demandam descentralização, como compartilhamento de arquivos ou colaboração entre dispositivos industriais. - Arquitetura Híbrida:
Combina elementos dos modelos cliente-servidor e P2P, viabilizando soluções flexíveis e escaláveis para demandas específicas de projetos complexos. - Cloud e Edge Computing:
Com a expansão de serviços em nuvem e computação distribuída, novas arquiteturas permitem processamento descentralizado (edge) próximo à origem dos dados, reduzindo latência e otimizando o tráfego em projetos de telecomunicações, automação industrial e cidades inteligentes.
Impactos da Arquitetura na Infraestrutura de Rede
A escolha do modelo de arquitetura interfere diretamente em:
- Escalabilidade: capacidade de expansão da rede sem comprometer performance.
- Segurança: definição de pontos críticos de controle, autenticação e proteção de dados.
- Gerenciamento: facilidade de monitoramento, manutenção e atualização dos sistemas.
- Resiliência: resposta a falhas, redundância e continuidade operacional.
Dica prática:
A definição da arquitetura deve considerar as necessidades a serem atendidas pelo projeto, os requisitos de disponibilidade, as integrações previstas e as normas técnicas aplicáveis.

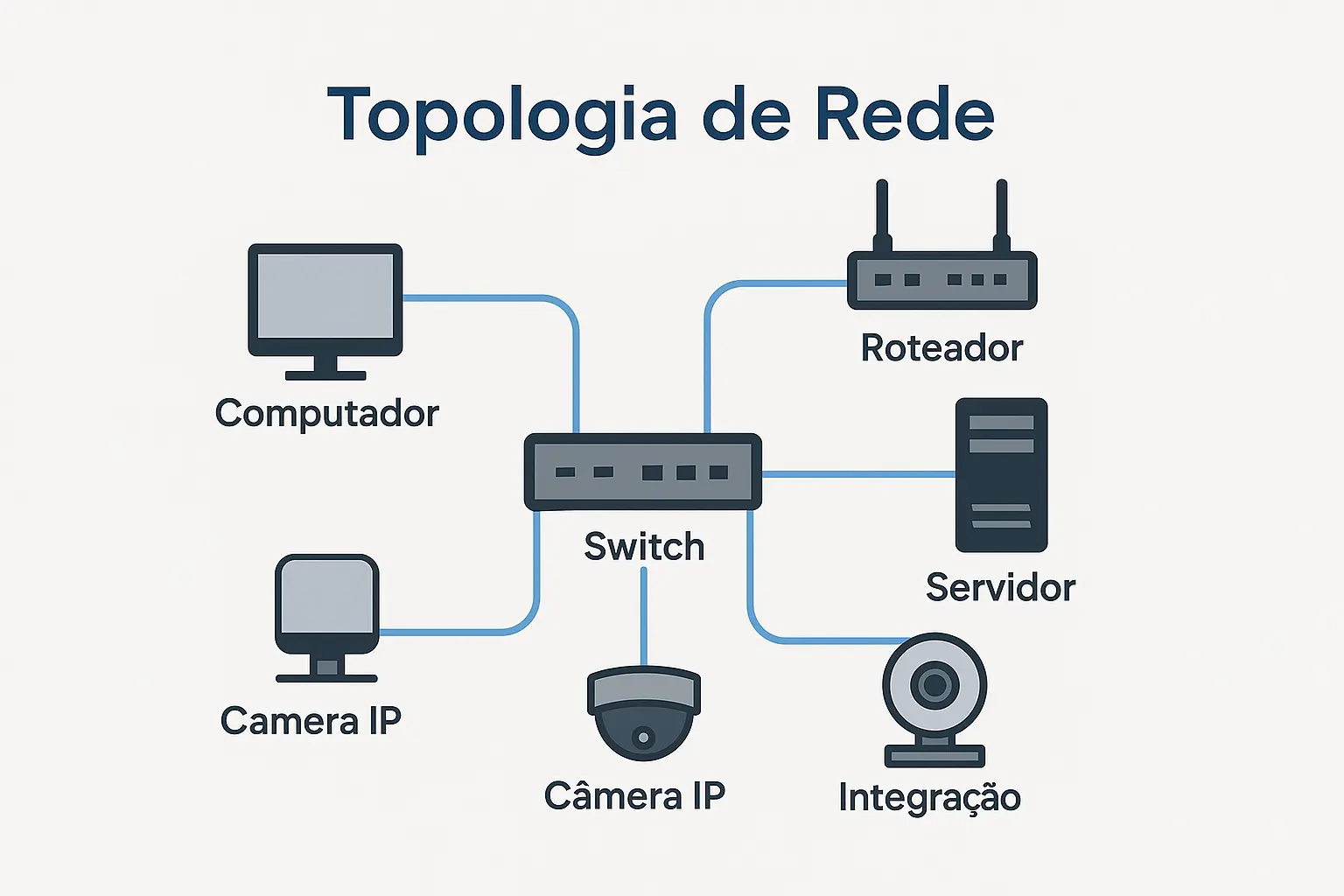

O que é Topologia de Rede
A topologia de rede refere-se à disposição física e/ou lógica dos dispositivos, enlaces e equipamentos em um sistema de comunicação. É o desenho que define como pontos, enlaces e nós (switches, roteadores, servidores, etc.) se conectam e interagem, influenciando diretamente o desempenho, a flexibilidade e a resiliência de projetos de telecomunicações e TI.
Topologia Física vs. Topologia Lógica
- Topologia Física:
Representa a configuração real dos cabos, dispositivos e conexões no ambiente. Está diretamente associada ao layout do cabeamento, à posição dos equipamentos e à rota dos enlaces entre os pontos. - Topologia Lógica:
Define o fluxo dos dados e o modo como as informações trafegam pela rede, independentemente da disposição física dos componentes. Pode ser diferente da topologia física, especialmente em redes modernas que utilizam VLANs, SDN ou tunelamento.
Por Que a Topologia É Fundamental
- Performance:
Determina a eficiência do tráfego de dados, a ocorrência de gargalos, a latência e o throughput da rede. - Confiabilidade e Resiliência:
Impacta a tolerância a falhas e a facilidade de implementação de redundância. - Escalabilidade:
Define o potencial de crescimento da rede sem grandes reestruturações físicas. - Manutenção:
Afeta a facilidade de identificar, isolar e corrigir problemas.
Exemplo Prático
Um projeto de CFTV de grande porte pode adotar uma topologia em estrela para garantir centralização e facilitar manutenção, enquanto ambientes industriais críticos podem optar por topologias híbridas ou malha, buscando máxima disponibilidade e tolerância a falhas.
Dica do especialista:
A escolha da topologia deve ser alinhada aos requisitos operacionais, à criticidade do ambiente e às boas práticas normativas do setor.
Principais Topologias de Rede
A escolha da topologia é um dos fatores mais relevantes para a eficiência, segurança e flexibilidade de um projeto de telecomunicações. A seguir, as principais topologias, suas características e aplicações práticas:
1. Topologia em Estrela
- Descrição:
Todos os dispositivos conectam-se a um ponto central (normalmente um switch ou hub). - Vantagens:
- Fácil de instalar e expandir
- Facilita o isolamento e diagnóstico de falhas
- Alta resiliência: falha em um cabo/dispositivo não afeta o restante
- Desvantagens:
- Dependência do ponto central (ponto único de falha)
- Aplicações comuns:
Escritórios, salas técnicas, CPDs e redes corporativas.
2. Topologia em Barramento
- Descrição:
Todos os dispositivos compartilham um único cabo principal. - Vantagens:
- Simplicidade e baixo custo em pequenas redes
- Desvantagens:
- Difícil de isolar falhas
- Baixa escalabilidade
- Gargalos frequentes em redes maiores
- Aplicações comuns:
Redes legadas, laboratórios, ambientes temporários.

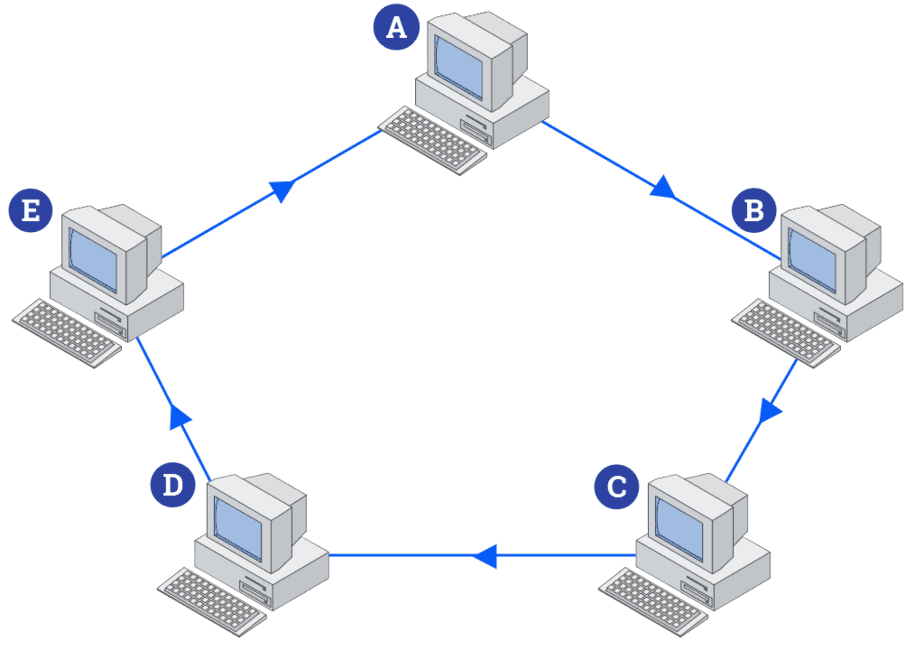

3. Topologia em Anel
- Descrição:
Os dispositivos são conectados formando um círculo fechado, onde os dados percorrem o anel até o destino. - Vantagens:
- Permite redundância simples
- Balanceamento de tráfego em algumas implementações
- Desvantagens:
- Falha em um ponto pode comprometer toda a rede (exceto em anéis redundantes)
- Aplicações comuns:
Redes industriais (ex: ERPS, RSTP), sistemas legados de automação.
4. Topologia em Malha
- Descrição:
Cada dispositivo é conectado a vários outros, criando múltiplos caminhos para o tráfego. - Vantagens:
- Máxima tolerância a falhas
- Alta disponibilidade e performance
- Desvantagens:
- Custo elevado
- Complexidade de implementação e gerenciamento
- Aplicações comuns:
Data centers, projetos críticos de missão, redes backbone.
5. Topologia em Árvore (Hierárquica)
- Descrição:
Estrutura ramificada, com níveis de conexão a partir de um ponto central. - Vantagens:
- Escalável para grandes ambientes
- Facilita segmentação e controle de tráfego
- Desvantagens:
- Pode herdar desvantagens de estrela e barramento
- Aplicações comuns:
Campi universitários, indústrias de grande porte, sistemas distribuídos.
6. Topologias Híbridas
- Descrição:
Combina elementos de diferentes topologias para atender necessidades específicas. - Vantagens:
- Flexibilidade e adaptação a cenários complexos
- Desvantagens:
- Planejamento mais criterioso
- Exige maior domínio técnico para implantação
- Aplicações comuns:
Ambientes industriais, sistemas com requisitos mistos de disponibilidade e custo.
Tabela Comparativa
| Topologia | Custo | Tolerância a Falhas | Facilidade de Expansão | Complexidade |
|---|---|---|---|---|
| Estrela | Médio | Média | Alta | Baixa |
| Barramento | Baixo | Baixa | Baixa | Baixa |
| Anel | Médio | Média | Média | Média |
| Malha | Alto | Alta | Alta | Alta |
| Árvore | Médio | Média | Alta | Média |
| Híbrida | Variável | Variável | Alta | Alta |
Critérios para Escolha de Arquitetura e Topologia
A decisão sobre qual arquitetura e topologia adotar em um projeto de rede deve ser fundamentada em uma análise criteriosa dos requisitos técnicos, operacionais e de negócio. Cada ambiente demanda soluções específicas, levando em consideração fatores como escalabilidade, desempenho, custo, segurança, manutenção e aderência às normas.
Principais Critérios Técnicos e Práticos
- Custo de Implantação e Expansão
Avalie não apenas o investimento inicial, mas também o custo total de propriedade (TCO) ao longo do ciclo de vida da rede. Topologias mais robustas podem exigir maior investimento, porém oferecem ganhos em disponibilidade e manutenção. - Escalabilidade
A topologia escolhida deve permitir a expansão futura do ambiente, seja para acréscimo de dispositivos, novas áreas cobertas ou integração com outros sistemas. - Nível de Segurança e Resiliência
Ambientes críticos (como operações industriais, data centers e utilities) demandam topologias que facilitem redundância e isolamento de falhas, além de arquitetura que permita segmentação lógica (VLANs, zonas de segurança, etc). - Facilidade de Manutenção e Diagnóstico
Redes bem planejadas facilitam a identificação e a resolução de falhas, reduzindo o tempo de indisponibilidade e o custo com suporte técnico. - Performance e Latência
A arquitetura e a topologia influenciam diretamente a velocidade, o throughput e a ocorrência de gargalos, impactando a experiência dos usuários e a eficiência dos sistemas críticos. - Compatibilidade Normativa
Adequação às normas nacionais e internacionais, como ABNT NBR 14565, TIA/EIA-568, ISO/IEC 11801, além de requisitos específicos de cada segmento de mercado.
Cenários de Aplicação
- Redes Corporativas: Preferem topologia estrela ou árvore pela facilidade de expansão e centralização do gerenciamento.
- Ambientes Industriais: Demandam híbridos ou malha para máxima disponibilidade e tolerância a falhas.
- Data Centers: Malha e redundância são mandatórias para garantir alta disponibilidade.
- Campi e Instituições de Ensino: Estruturas hierárquicas (árvore) facilitam segmentação e gestão de grandes volumes de dispositivos.
Dica do Especialista
Antes de definir a arquitetura e topologia, elabore um levantamento detalhado das necessidades do cliente, dimensione o tráfego previsto e avalie pontos críticos de falha. Utilize simulações e consulte referências normativas para validar as escolhas.
Impactos na Performance e Confiabilidade DA rede
A escolha da arquitetura e da topologia de rede tem efeito direto sobre o desempenho operacional, a confiabilidade dos serviços e a capacidade de resposta frente a falhas. Projetos de telecomunicações e TI exigem redes capazes de suportar altas demandas, garantir redundância e facilitar a recuperação diante de eventos críticos.
Performance de Rede
- Latência:
Redes com topologia mal planejada podem apresentar atrasos significativos na entrega de pacotes, prejudicando aplicações sensíveis como VoIP, vídeo em tempo real e sistemas de controle industrial. - Throughput:
O volume efetivo de dados transmitidos depende da topologia e do dimensionamento dos enlaces. Gargalos em pontos centrais ou enlaces sobrecarregados podem limitar o desempenho de toda a rede. - Balanceamento de carga:
Topologias como malha ou árvore permitem distribuir o tráfego, minimizando congestionamentos e melhorando o aproveitamento dos recursos.
Confiabilidade e Disponibilidade
- Redundância:
Topologias em malha, anel redundante ou soluções híbridas facilitam a implementação de caminhos alternativos, garantindo funcionamento mesmo em caso de falhas isoladas. - Tolerância a Falhas:
Ambientes críticos exigem resiliência. Uma rede tolerante a falhas pode continuar operando, mesmo que um dispositivo ou enlace seja perdido. - Monitoramento e Diagnóstico:
Arquiteturas bem estruturadas simplificam a detecção de problemas, o isolamento de falhas e a execução de planos de contingência.
Exemplo Prático
Em um data center de missão crítica, a adoção de uma topologia malha total (full mesh) permite que servidores e equipamentos de rede continuem conectados mesmo em caso de múltiplas falhas, evitando paralisação de serviços essenciais.
Dica do Especialista
Ao projetar a rede, inclua métricas de disponibilidade (SLA), testes de falha e simulações de tráfego para antecipar problemas e validar a resiliência do sistema.
Normas e Boas Práticas
A conformidade com normas técnicas e a adoção de boas práticas são essenciais para garantir a segurança, o desempenho e a longevidade das redes de telecomunicações e TI. Além de atender requisitos legais e contratuais, as normas orientam decisões de projeto, instalação, operação e manutenção.
Principais Normas Aplicáveis
- ABNT NBR 14565:
Estabelece os requisitos para sistemas de cabeamento estruturado em edificações comerciais e industriais no Brasil. Define categorias de cabos, conectores, critérios de projeto e teste. - TIA/EIA-568 e ISO/IEC 11801:
Normas internacionais que padronizam topologias, especificações de desempenho e métodos de teste para cabeamento de redes locais (LANs). - Normas complementares:
Dependendo do ambiente, podem ser aplicáveis normas específicas para ambientes industriais (ex: NBR IEC 61000 – compatibilidade eletromagnética), data centers, telecomunicações externas ou ambientes críticos.
Boas Práticas de Projeto e Instalação
- Documentação completa:
Mantenha diagramas, memoriais descritivos, tabelas de endereçamento e registros de testes sempre atualizados. - Padronização:
Utilize identificações padronizadas para cabos, racks e dispositivos, facilitando manutenção e futuras expansões. - Segurança e proteção:
Planeje o aterramento, proteção contra surtos, segregação de cabos de energia e dados e o controle de acesso físico aos ambientes técnicos. - Testes e certificações:
Execute testes de continuidade, desempenho e certificação após a implantação, registrando os resultados para auditorias e garantia de qualidade.
Checklist – Seu Projeto Está em Conformidade?
- Todos os componentes seguem as normas nacionais/internacionais?
- Há documentação técnica e diagramas atualizados?
- As rotas dos cabos evitam interferências e atendem às recomendações de distanciamento?
- Foram realizados testes e certificações em todos os pontos?
- O projeto prevê escalabilidade e manutenção futura?
Box: Erros Comuns e Como Evitar
- Não considerar o distanciamento mínimo entre cabos de dados e energia
- Subdimensionar enlaces e pontos de conexão
- Ignorar documentação e registro de alterações
- Utilizar componentes fora de especificação
- Negligenciar a proteção contra surtos e aterramento
Tendências e Inovações
As demandas de conectividade, automação e segurança impulsionam a evolução constante das redes de telecomunicações. Arquiteturas e topologias tradicionais vêm sendo aprimoradas ou até substituídas por soluções inteligentes e flexíveis, alinhadas à transformação digital e à Indústria 4.0.
Redes Definidas por Software (SDN)
- Conceito:
SDN separa o plano de controle do plano de dados, permitindo que a inteligência da rede seja centralizada em controladores, tornando a configuração e o gerenciamento mais dinâmicos e programáveis. - Impacto:
Maior agilidade para reconfiguração de topologias, automação de políticas de segurança e otimização do tráfego conforme as necessidades do negócio.
Edge Computing e Integração com IoT
- Edge Computing:
Descentraliza o processamento, aproximando-o da origem dos dados (sensores, máquinas, sistemas de controle), reduzindo latência e otimizando o uso da banda. - IoT (Internet das Coisas):
Aumento exponencial de dispositivos conectados exige arquiteturas híbridas e topologias adaptativas para suportar diferentes volumes e tipos de tráfego.
Automação e Monitoramento Inteligente
- Novos recursos:
Ferramentas de automação monitoram desempenho, identificam gargalos, reagem a falhas em tempo real e facilitam o provisionamento de recursos sob demanda. - Inteligência artificial:
Algoritmos preditivos podem antecipar falhas e propor ajustes automáticos de configuração.
Sustentabilidade e Cibersegurança
- Sustentabilidade:
Projetos buscam eficiência energética, redução de desperdícios e otimização de recursos, inclusive em data centers e grandes ambientes industriais. - Cibersegurança:
Arquiteturas segmentadas, controle granular de acesso e monitoramento avançado se tornam padrão para proteção contra ameaças cada vez mais sofisticadas.
Conclusão e Recomendações
Projetar uma rede eficiente, segura e escalável exige domínio dos conceitos de arquitetura e topologia, além de atualização constante frente às inovações tecnológicas e normativas. A correta escolha dessas estruturas é o que garante desempenho, continuidade operacional, facilidade de manutenção e flexibilidade para evolução dos ambientes corporativos, industriais e de missão crítica.
Principais Recomendações Práticas
- Mapeie as necessidades do projeto:
Considere criticidade, volume de tráfego, requisitos de disponibilidade e expansão futura. - Escolha a arquitetura e topologia alinhadas ao cenário:
Avalie custos, facilidade de manutenção, redundância e aderência às normas. - Implemente documentação detalhada e registros de testes:
Facilite auditorias, manutenções futuras e evolução do ambiente. - Esteja atento às tendências:
SDN, edge computing, automação, IoT e cibersegurança já impactam projetos de rede — busque atualizar processos e capacitar equipes. - Consulte normas e boas práticas:
ABNT NBR 14565, TIA/EIA-568, ISO/IEC 11801 e demais referências devem ser seguidas em todas as etapas do projeto.
Convite ao Leitor
Para aprofundar ainda mais seu conhecimento, explore nossos conteúdos complementares sobre cabeamento estruturado, segurança de redes, automação e tendências em TI.
Se deseja suporte para projetos de alta complexidade, conte com a equipe técnica da A3A Engenharia para consultoria e execução.
Nossas sugestões de leitura:
Sistemas de Cabeamento Estruturado
Quando contratar uma Consultoria em Projetos de Cabeamento Estruturado?
Como resolver problemas de estabilidade e desempenho de Rede
Assista o vídeo:
Por que contratar um Projeto de Cabeamento estruturado ?
FAQ — Perguntas Frequentes
1. Qual a diferença entre arquitetura e topologia de rede?
Arquitetura é o modelo lógico e estrutural que define como os elementos da rede interagem e são organizados. Topologia é o desenho físico e/ou lógico das conexões entre os dispositivos.
2. É possível usar diferentes topologias no mesmo projeto?
Sim, especialmente em ambientes complexos e industriais, onde soluções híbridas são recomendadas para combinar desempenho, flexibilidade e resiliência.
3. Como escolher a topologia ideal para meu projeto?
Analise criticidade, escalabilidade, custo, requisitos normativos e manutenção. Considere também o perfil de tráfego e os objetivos do negócio.
4. O que muda na rede com SDN e IoT?
Redes SDN e ambientes IoT demandam topologias adaptativas, maior automação e capacidade de processamento distribuído, ampliando a flexibilidade e a eficiência operacional.
5. Quais são os erros mais comuns em projetos de rede?
Negligenciar normas técnicas, subdimensionar enlaces, documentar de forma incompleta, não prever redundância e ignorar aspectos de segurança e manutenção.
