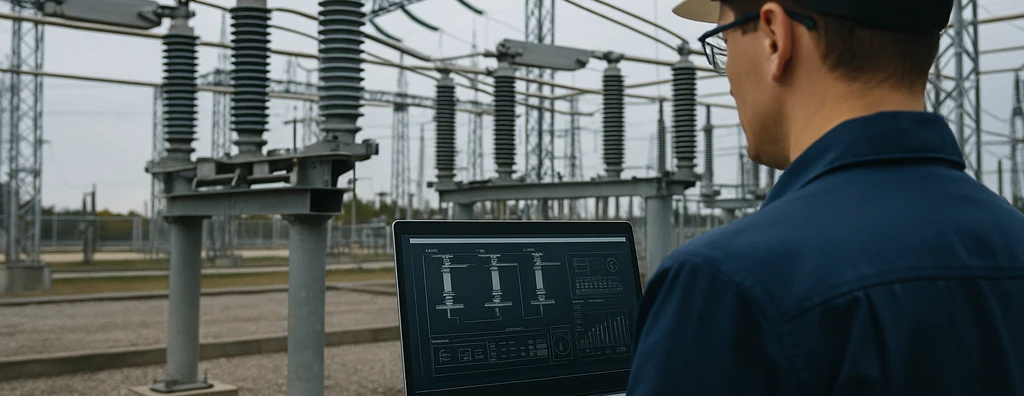

O monitoramento remoto de chaves seccionadoras em subestações representa uma das soluções tecnológicas mais relevantes para a garantia da segurança operacional e a eficiência em processos de manutenção e transferência de carga no setor elétrico. Em ambientes de alta criticidade, como subestações, o controle rigoroso de dispositivos de seccionamento é indispensável para evitar energizações acidentais, garantir o isolamento adequado e viabilizar intervenções técnicas seguras, principalmente em cenários de atendimento à distância, onde a automação e a sinalização remota se fazem essenciais.
Neste artigo, detalham-se os requisitos funcionais, normativos e operacionais para projetos de teleassistência em subestações, com ênfase no monitoramento de chaves seccionadoras. São explanados critérios de segurança, metodologia de automação, especificação de intertravamentos, proteções elétricas associadas, além de rotinas de operação, diagnóstico, manutenção e integração de sistemas supervisórios. O objetivo é fornecer um guia sistematizado para projetos robustos e conformes, aplicáveis a ambientes elétricos críticos e multifuncionais.
Confira!
Princípios Gerais do Monitoramento e Teleassistência em Subestações
A implementação de teleassistência em subestações propicia a operação remota e supervisão contínua do estado de dispositivos de manobra, notadamente das chaves seccionadoras. Esta solução está fundamentada nos seguintes princípios técnicos:
- Detecção de posição: monitoração de estado (aberto/fechado) de cada seccionadora com sensores redundantes;
- Sinalização remota: transmissão das informações para um sistema supervisório central via protocolos industriais de comunicação;
- Bloqueio lógico e físico: implementação de intertravamentos automáticos que impeçam manobras não autorizadas ou perigosas;
- Registro e auditoria: armazenamento de logs detalhados sobre todas as operações realizadas, permitindo rastreabilidade completa;
- Resposta a falhas: detecção imediata de desvios funcionais e geração de alarmes em tempo real, visando pronta intervenção.
Esses elementos garantem a segurança operacional, reduzem o tempo de resposta em falhas e ampliam a disponibilidade dos ativos elétricos.
Requisitos Normativos para Seccionamento e Segurança Operacional
A conformidade com os requisitos normativos é fundamental para a segurança das operações em subestações. Conforme as diretrizes técnicas, destacam-se:
- Devem ser tomadas precauções para evitar acionamentos inadvertidos ou não autorizados dos dispositivos de seccionamento, especialmente chaves para operação sem carga;
- É recomendado o uso de invólucros fechados à chave, travamentos com cadeado ou intertravamento com outros dispositivos próprios para operação sob carga;
- Deve-se garantir que todo o seccionamento seja realizado por dispositivos multipolares sempre que possível, assegurando o isolamento integral da alimentação;
- Precisam ser afixadas placas de advertência e sinais claros nos equipamentos e instalações sobre os riscos de energização e as condições para acesso seguro;
- Normas como a ABNT NBR 5410 orientam sobre dispositivos de seccionamento, seccionamento para manutenção, descarga de energia e etiquetas de alerta diante de múltiplas alimentações.
Estas diretrizes viabilizam projetos de teleassistência que agregam confiabilidade operacional e minimizam riscos ao contingente técnico.
Metodologia e Arquitetura para Monitoramento Remoto de Chaves Seccionadoras
A arquitetura típica de monitoramento remoto em subestações inclui a seguinte estrutura técnica:
- Sensores de posição: acoplados às chaves seccionadoras, fornecem indicação redundante do estado de cada ponto de seccionamento;
- Módulos de interface: realizam o processamento do sinal dos sensores e o envio para o sistema supervisório;
- Rede de comunicação industrial: implementação de protocolos industriais seguros (tipicamente baseados em Ethernet industrial, fibra óptica, ou enlaces redundantes) para transmissão dos dados;
- Unidades de aquisição remota: concentradores de dados locais, capazes de realizar lógicas de bloqueio, intertravamento e proteção automática conforme scripts e lógicas pré-definidas;
- Supervisório central: responsável por toda a visualização, registro histórico, geração de alarmes, comandos remotos e análise de ocorrências.
Os fluxos de informação entre sensores, dispositivos de campo e o centro de controle devem ser duplamente redundantes em subestações críticas, com rotas alternativas de comunicação e fontes independentes de alimentação.
Bloqueios, Intertravamentos e Proteções Associadas
Para prevenção de energizações acidentais e segurança de intervenções, as soluções técnicas devem contemplar um robusto sistema de bloqueios e intertravamentos:
- Bloqueio físico: mecanismos de travamento mecânico ou eletromecânico, impedindo o acionamento manual indevido;
- Intertravamento lógico: lógicas automatizadas que só autorizam manobras quando condições técnicas (voltagem, posição de equipamentos, sinalizações externas) estejam satisfeitas;
- Sinalização visual local e remota: interfaces claras nos painéis de campo e no sistema supervisório para garantir a compreensão do status operacional;
- Dispositivos de proteção: coordenação com relés de proteção, dispositivos de proteção contra surtos (DPS) e integração a barramentos de aterramento, conforme preconizado para sistemas de comando, controle e proteção.
Tais medidas elevam o padrão de segurança das operações e asseguram intervenções com risco minimizado tanto localmente quanto em regime de teleassistência.
Infraestrutura Elétrica de Apoio ao Monitoramento de Chaves
A infraestrutura elétrica que subsidia o monitoramento e teleassistência de chaves seccionadoras deve ser cuidadosamente dimensionada:
- Utilização exclusiva de circuitos dedicados, segregados dos demais consumidores da subestação;
- Implementação de fontes de alimentação redundantes, incluindo sistemas de UPS e bancos de baterias, para continuidade em caso de falha na concessionária;
- Execução de barramentos de aterramento equipotencializados, garantindo proteção aos equipamentos eletrônicos sensíveis contra surtos e descargas atmosféricas, conforme preconizado nas normas técnicas;
- Incorporação de dispositivos de proteção contra surtos (DPS), filtros e transformadores de isolamento em todos os painéis de automação;
- Estruturação de dutos blindados para cablagem sensível e uso de fibra óptica em enlaces críticos para imunidade a ruído eletromagnético e distúrbios.
O atendimento aos requisitos da ABNT NBR 5410 e ABNT NBR 5419 é indispensável para assegurar continuidade operacional e proteção ao pessoal e aos ativos durante qualquer operação remota ou local.
Rotinas de Operação, Diagnóstico e Manutenção
A eficiência de projetos de teleassistência depende extremamente da padronização das rotinas de operação e diagnóstico, as quais devem compreender:
- Abertura e fechamento remotos com dupla confirmação e registro automático de cada ação;
- Testes periódicos de sensores, módulos de interface e circuitos de comunicação;
- Validação frequente das lógicas de intertravamento e bloqueio, simulando falhas e condições extremas de operação;
- Emissão de relatórios automáticos de funcionamento e diagnósticos de falhas em ciclos programados;
- Programação de inspeções e manutenções preventivas de cablagens, conexões, fontes de alimentação e dispositivos de proteção;
- Treinamento recorrente das equipes técnicas quanto às funcionalidades do sistema, condições de emergência e protocolos de segurança.
Essas rotinas produzem confiabilidade sistêmica e permitem rápida resposta a anomalias e demandas de manutenção corretiva ou preditiva.
Integração com Sistemas Supervisórios e Auditoria de Eventos
A integração dos sistemas de monitoramento de chaves seccionadoras com plataformas supervisórias é essencial para o gerenciamento centralizado e auditoria operacional. São práticas destacadas:
- Interfaceamento em tempo real: comunicação bidirecional entre os dispositivos de campo e o centro de operação, com atualização instantânea de status e eventos;
- Geração e arquivamento de registros: logs com carimbo temporal e detalhamento de cada operação manual ou remota, facilitando rastreamento para análises posteriores e atendimento a requisitos regulatórios;
- Alarmística eficiente: programação de alarmes conforme criticidade, direcionando a resposta de equipes para as ocorrências de maior risco;
- Visualização gráfica e dashboards: uso de sinóticos para rápida avaliação da condição operacional, simplificando a tomada de decisão em campo ou remotamente.
Este conjunto de requisitos operacionais respalda a eficiência administrativa, técnica e normativa do projeto.
Conclusão
A implementação de projetos de teleassistência para monitoramento de chaves seccionadoras em subestações eleva consideravelmente o patamar de segurança operacional e eficiência das operações de energia. Ao alinhar normas técnicas rigorosas – como as estabelecidas pela ABNT NBR 5410 e correlatas – com automação, integração de sistemas supervisórios e infraestrutura elétrica robusta, torna-se possível garantir a continuidade elétrica, a integridade das instalações e a proteção dos profissionais envolvidos.
O monitoramento remoto, complementado por rotinas de operação bem estruturadas e mecanismos avançados de bloqueio e intertravamento, reduz riscos, facilita diagnósticos e viabiliza processos de manutenção preditiva e corretiva. Projetos bem-sucedidos são aqueles que integram arquitetonicamente sensores, lógica de automação, comunicação industrial e equipes capacitadas para atuar de acordo com os protocolos mais exigentes.
Considerações Finais
A consolidação de projetos de teleassistência para monitoramento de chaves seccionadoras reafirma o compromisso da engenharia com a segurança, confiabilidade e modernização do setor elétrico. Agradecemos pela leitura deste artigo e convidamos para que acompanhem a A3A Engenharia de Sistemas nas redes sociais, mantendo-se atualizados com as mais recentes tendências e práticas do mercado.
