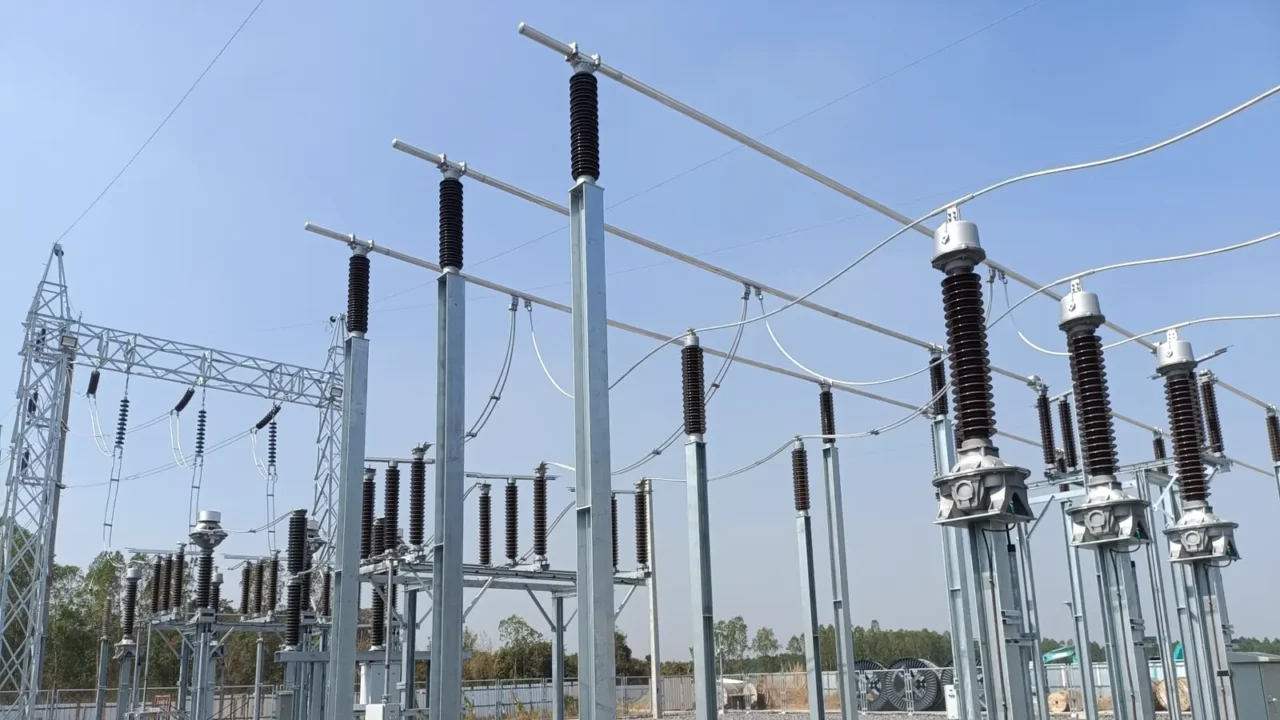

O arranjo de uma subestação define a configuração elétrica dos barramentos, bays e equipamentos de manobra no diagrama unifilar. Em instalações de média e alta tensão, essa configuração determina os caminhos de alimentação, as condições de seccionamento e aterramento, os impactos de falhas, as restrições de manutenção, a flexibilidade operativa e a capacidade de expansão da subestação.
Neste artigo, vamos abordar os critérios de engenharia aplicáveis à seleção de arranjos de barramentos em subestações, considerando função da instalação, nível de tensão, configuração dos bays, relação entre unifilar e arranjo físico, confiabilidade, disponibilidade para manutenção, filosofia de proteção, estudos elétricos, expansibilidade, custo e requisitos regulatórios.
Confira!
O Papel da Subestação no Sistema Elétrico
Uma subestação é um nó elétrico do sistema de potência. Sua função pode envolver transformação de tensão, manobra de circuitos, conexão de linhas de transmissão, conexão de geração, alimentação de cargas industriais, compensação reativa, medição, proteção e controle.
Em uma visão sistêmica, a subestação não é apenas um conjunto de equipamentos. Ela é o ponto onde diferentes partes do sistema elétrico são conectadas, seccionadas, protegidas e operadas. Dessa forma, a topologia da subestação influencia diretamente a continuidade do fornecimento, a capacidade de recomposição após falhas, a segurança de manutenção e a flexibilidade de operação.
Quanto maior a tensão, a potência envolvida e a importância sistêmica da instalação, maior tende a ser a exigência de disponibilidade. Em subestações de distribuição de menor criticidade, arranjos simples podem ser aceitáveis.
Em subestações de transmissão ou pontos estratégicos de conexão, uma falha em barramento, disjuntor ou transformador pode causar perda relevante de carga, restrição operativa ou impacto sistêmico. Nesses casos, topologias mais robustas passam a ser necessárias.
O que é a Topologia de uma Subestação
A topologia de uma subestação é a forma como seus circuitos, barramentos, disjuntores, seccionadoras, transformadores e demais equipamentos primários são eletricamente conectados. Ela define os caminhos possíveis para o fluxo de potência e as condições de isolamento de equipamentos em operação normal, manutenção ou contingência.
Em termos práticos, a topologia responde a perguntas como:
- quantos barramentos existem em cada nível de tensão;
- quantos disjuntores são associados a cada circuito;
- como uma linha, transformador ou alimentador pode ser transferido entre barras;
- o que acontece se um barramento falha;
- o que acontece se um disjuntor falha;
- se é possível retirar um disjuntor de serviço sem desligar o circuito;
- como novos bays poderão ser adicionados no futuro.
A escolha da topologia não é um exercício isolado. Ela se conecta ao projeto básico, aos estudos elétricos, à filosofia de proteção, à automação, ao arranjo físico, à área disponível, ao orçamento e aos requisitos da concessionária, do ONS ou do cliente industrial.
Diagrama unifilar, arranjo de barramento e layout físico
Três conceitos são frequentemente usados juntos, mas não são equivalentes: diagrama unifilar, arranjo de barramento e layout físico.
Diagrama unifilar
O diagrama unifilar representa, de forma simplificada, a conexão elétrica entre linhas, transformadores, barramentos, disjuntores, seccionadoras, TCs, TPs, para-raios e demais equipamentos. Ele é a principal representação da topologia elétrica da subestação.
É no unifilar que se visualiza se uma subestação possui barra simples, barra dupla, anel, disjuntor e meio ou outro arranjo. O unifilar também indica os pontos de medição, proteção, aterramento e seccionamento.
Arranjo de barramento
O arranjo de barramento é a configuração elétrica que define como os circuitos se conectam aos barramentos e aos disjuntores. Ele é uma parte central da topologia da subestação, principalmente em níveis de alta tensão.
Quando se fala em barra simples, barra dupla, barra principal e transferência, barramento em anel ou disjuntor e meio, está-se falando de arranjos de barramento.
Layout físico
O layout físico é a implantação espacial da topologia elétrica. Ele define a disposição real dos equipamentos no pátio, em uma sala de média tensão ou em uma subestação GIS. O layout precisa respeitar distâncias elétricas, acessos, circulação de veículos, áreas de manutenção, retirada de transformadores, drenagem, aterramento, estruturas, canaletas, edificações, rotas de cabos e segurança operacional.
A relação correta entre os três níveis é:
função da subestação → diagrama unifilar → arranjo de barramento → especificação de equipamentos → proteção e controle → layout físico → operação e manutenção.
Elementos que compõem um arranjo de subestação
Antes de comparar topologias, é necessário entender os elementos que compõem o arranjo.
- Barramento: O barramento é o nó comum de conexão entre circuitos de um mesmo nível de tensão. Pode ser rígido ou flexível, isolado a ar, encapsulado em gás, instalado em cubículos de média tensão ou em arranjos híbridos. Do ponto de vista elétrico, o barramento deve suportar a corrente nominal da instalação, as correntes de curto-circuito, os esforços eletrodinâmicos e térmicos, além de atender aos requisitos de isolamento e afastamento.
- Bay: O bay é o conjunto funcional associado a uma entrada ou saída da subestação. Pode ser um bay de linha, bay de transformador, bay de acoplamento de barras, bay de transferência, bay de alimentador, bay de banco de capacitores ou bay de reator. Cada bay normalmente possui equipamentos de manobra, medição, proteção, isolamento e aterramento. A quantidade e a posição desses equipamentos variam conforme a topologia.
- Disjuntor: O disjuntor é o equipamento de interrupção de corrente de carga e corrente de curto-circuito. Em arranjos de alta tensão, a quantidade de disjuntores por circuito é um dos principais fatores de custo e confiabilidade. Em uma barra simples, cada circuito geralmente possui um disjuntor. Em um arranjo disjuntor e meio, há três disjuntores para cada dois circuitos. Em barra dupla com duplo disjuntor, cada circuito possui dois disjuntores.
- Seccionadora: A seccionadora permite isolamento visível ou funcional de equipamentos e trechos do circuito, mas não é projetada para interromper correntes de curto-circuito. Seu uso é essencial para manutenção, transferência de circuitos, seleção de barras e segurança operacional.
- Chave de Aterramento: A chave de aterramento permite aterrar trechos isolados para manutenção. Sua aplicação deve ser compatível com intertravamentos elétricos e mecânicos para evitar manobras indevidas.
- Tranformadores de Corrente (TC) e Potencial (TP): Transformadores de corrente e potencial fornecem grandezas elétricas para medição, proteção, controle e automação. A localização desses transformadores influencia a zona de proteção e deve ser coerente com o arranjo da subestação.
- Para-raios: Os para-raios limitam sobretensões de origem atmosférica e de manobra. Sua posição no arranjo físico e elétrico deve ser definida a partir da coordenação de isolamento e da proteção dos equipamentos principais.
Critérios técnicos para seleção do arranjo
A escolha do arranjo de barramento deve resultar de uma análise multicritério. O menor custo inicial raramente é critério suficiente, principalmente em subestações de transmissão, instalações industriais críticas ou pontos de conexão de geração.
Continuidade de serviço
O primeiro critério é o impacto de uma falha sobre o fornecimento. Em um arranjo simples, uma falha no barramento pode retirar toda a subestação de operação. Em arranjos mais robustos, a falha pode ser limitada a uma seção, um circuito ou até não provocar interrupção permanente.
Segurança operativa
A topologia deve permitir manobras seguras, isolamento de equipamentos, aterramento de trechos em manutenção e recomposição do sistema após contingências. A segurança operativa também depende da clareza do arranjo, da lógica de intertravamento e da simplicidade de operação.
Disponibilidade para manutenção
Um arranjo deve ser avaliado não apenas em condição normal, mas também durante manutenção programada. A pergunta técnica é: quais circuitos precisam ser desligados para retirar um disjuntor, seccionadora, barramento, TC ou transformador de serviço?
Topologias mais sofisticadas surgem justamente para reduzir a indisponibilidade durante manutenção. Em instalações críticas, a possibilidade de manter circuitos energizados enquanto disjuntores ou barras são mantidos pode justificar o aumento de custo.
Flexibilidade operacional
Flexibilidade operacional é a capacidade de transferir circuitos, alterar a configuração de barras, isolar trechos e operar em condição degradada sem perda significativa de carga ou restrição do sistema.
Essa característica é relevante em subestações que podem ter múltiplas fontes, múltiplas saídas, transformadores em paralelo, interligações de transmissão ou expansão futura prevista.
Seletividade e proteção
Arranjos mais complexos exigem esquemas de proteção mais elaborados. A proteção diferencial de barras, proteção de falha de disjuntor, religamento, sincronismo, seletividade entre zonas e lógicas de transferência devem ser compatíveis com a topologia escolhida.
Um arranjo robusto sem proteção adequada pode não entregar o desempenho esperado. Por isso, a topologia e a filosofia de proteção devem ser definidas de forma integrada.
Capacidade de curto-circuito
A topologia influencia os níveis de curto-circuito e os caminhos de contribuição de corrente. A seleção de disjuntores, barramentos, TCs, seccionadoras, malha de terra e estruturas deve considerar os níveis de curto presentes e futuros.
Expansibilidade
Muitas subestações são implantadas em etapas. O arranjo inicial deve permitir evolução para a configuração final sem retrabalho excessivo, indisponibilidades prolongadas ou substituição prematura de equipamentos.
Área disponível e tecnologia construtiva
Subestações AIS demandam maior área e afastamentos. Subestações GIS ou híbridas reduzem espaço, mas aumentam a especialização de projeto, montagem e manutenção. A tecnologia construtiva deve ser analisada em conjunto com a topologia, e não como substituta dela.
Custo total
O custo do arranjo não se resume ao número de disjuntores. Deve incluir seccionadoras, TCs, TPs, estruturas, fundações, barramentos, cabos, proteção, automação, obras civis, área, comissionamento, manutenção e custo da indisponibilidade.
Requisitos normativos e regulatórios aplicáveis
No Brasil, projetos conectados ao sistema de transmissão devem observar requisitos técnicos do ONS, além de normas ABNT, IEC, IEEE e especificações da transmissora, distribuidora ou agente acessante. Em linhas gerais, os requisitos mínimos para subestações tratam o arranjo de barramento como um item de desempenho da instalação.
Para subestações isoladas a ar em determinados níveis de tensão, os documentos do ONS indicam arranjos de referência, como barra dupla com disjuntor simples em 230 kV e barra dupla com disjuntor e meio para tensões iguais ou superiores a 345 kV, admitindo alternativas quando estudos comprovam desempenho igual ou superior em confiabilidade, flexibilidade e disponibilidade.
Essa exigência é relevante porque limita a seleção puramente econômica. Em uma instalação de transmissão, a topologia precisa ser demonstrada por estudos, incluindo fluxo de potência, curto-circuito, capacidade de barramentos, coordenação de isolamento, transitórios de manobra, aterramento, proteção e análise de contingências.
Principais arranjos de barramentos
Os arranjos a seguir são apresentados em ordem crescente de complexidade técnica e, em geral, de custo e disponibilidade.
Barra simples
A barra simples é o arranjo mais básico. Todos os circuitos se conectam a um único barramento, geralmente por meio de um disjuntor e seccionadoras associadas.
Suas principais vantagens são simplicidade, baixo custo, menor área, menor quantidade de equipamentos e operação direta. Por isso, é comum em subestações de menor porte, instalações industriais simples, distribuição e aplicações em que uma interrupção total ou parcial é tecnicamente aceitável.
A limitação principal é a baixa disponibilidade. Uma falha no barramento pode desligar todos os circuitos conectados. Além disso, a manutenção do barramento normalmente exige desligamento total ou significativo da instalação. A manutenção de um disjuntor também pode exigir a retirada do respectivo circuito de operação.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Baixa, pois o barramento é ponto comum de falha. |
| Manutenção | Limitada; intervenções podem exigir desligamentos. |
| Flexibilidade | Baixa. |
| Custo | Menor entre os arranjos clássicos. |
| Aplicação típica | Distribuição, indústria de baixa criticidade e subestações simples. |
Barra simples seccionada
A barra simples seccionada divide o barramento em duas ou mais seções, normalmente por meio de um disjuntor de acoplamento ou seccionamento. Essa divisão reduz o impacto de falhas e permite alguma flexibilidade de operação.
Em caso de falha em uma seção do barramento, a outra pode permanecer em operação, dependendo da seletividade da proteção e da configuração dos circuitos. Além disso, cargas e fontes podem ser distribuídas entre seções para melhorar a continuidade.
Esse arranjo é uma evolução natural da barra simples e costuma ser adotado quando se deseja melhorar disponibilidade sem migrar para uma topologia de maior complexidade.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Média; a falha pode ser limitada a uma seção. |
| Manutenção | Melhor que barra simples, mas ainda limitada. |
| Flexibilidade | Média. |
| Custo | Baixo a médio. |
| Aplicação típica | Distribuição, subtransmissão e instalações industriais com cargas segregáveis. |
Barra principal e transferência
O arranjo de barra principal e transferência adiciona uma barra auxiliar, utilizada para transferir temporariamente um circuito durante a manutenção de seu disjuntor principal. Em geral, existe um disjuntor de transferência que pode assumir a função do disjuntor de um circuito específico.
O ganho técnico está na manutenção de disjuntores. Em vez de desligar o circuito para intervenção no disjuntor, é possível transferi-lo para a barra de transferência e mantê-lo em operação com o disjuntor de transferência.
A limitação é que a barra principal ainda pode ser um ponto crítico. A falha no barramento principal pode afetar múltiplos circuitos. Além disso, as manobras de transferência exigem procedimentos claros e intertravamentos adequados.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Média. |
| Manutenção | Boa para manutenção de disjuntores. |
| Flexibilidade | Média. |
| Custo | Médio. |
| Aplicação típica | Subestações onde a manutenção de disjuntores sem desligamento é relevante, mas não se justifica topologia mais robusta. |
Barra dupla com disjuntor simples
Na barra dupla com disjuntor simples, existem dois barramentos principais e cada circuito possui um disjuntor. Por meio de seccionadoras, o circuito pode ser conectado a uma ou outra barra.
Esse arranjo aumenta a flexibilidade operacional, pois permite distribuir circuitos entre barras e retirar uma barra de operação para manutenção, desde que as manobras sejam devidamente planejadas. Também reduz o impacto de manutenção em barramento quando comparado à barra simples.
A limitação é que cada circuito continua dependente de um único disjuntor. A manutenção do disjuntor do circuito pode exigir sua retirada de serviço, salvo quando o arranjo incorpora recursos adicionais de transferência.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Média a alta, dependendo da filosofia de operação. |
| Manutenção | Boa para barramentos; limitada para disjuntor do circuito. |
| Flexibilidade | Alta. |
| Custo | Médio a alto. |
| Aplicação típica | Subestações de transmissão e subtransmissão, especialmente quando há exigência de flexibilidade entre barras. |
Barra dupla a três chaves e a quatro chaves
As expressões barra dupla a três chaves e barra dupla a quatro chaves indicam variações de arranjo físico e funcional em que cada circuito possui combinações específicas de seccionadoras para conexão aos barramentos, isolamento do disjuntor e, quando aplicável, transferência.
Na prática, a quantidade e a posição das chaves determinam a flexibilidade de manobra, a possibilidade de isolar equipamentos e a segurança durante manutenção. A barra dupla a quatro chaves é especialmente relevante em aplicações de transmissão nas quais se exige maior manobrabilidade e aderência a requisitos de continuidade.
Essas variações devem ser analisadas em conjunto com a filosofia de operação da instalação, a proteção diferencial de barras, os intertravamentos e os procedimentos de manutenção.
Barramento em anel
No barramento em anel, os disjuntores são conectados formando um circuito fechado. Os circuitos de linha, transformador ou alimentador são conectados entre dois disjuntores adjacentes. Assim, cada circuito pode permanecer conectado ao sistema por caminhos alternativos, dependendo da condição de operação.
A principal vantagem do anel é a boa confiabilidade com número relativamente eficiente de disjuntores. A manutenção de um disjuntor pode ser realizada com menor impacto sobre os circuitos, e uma falha pode ser isolada sem perda total da subestação.
Entretanto, o arranjo em anel apresenta limitações de expansão. À medida que o número de circuitos aumenta, o anel se torna operacionalmente mais complexo e pode exigir evolução para outra configuração, como disjuntor e meio.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Alta para número limitado de circuitos. |
| Manutenção | Boa. |
| Flexibilidade | Boa, mas com expansão limitada. |
| Custo | Médio a alto. |
| Aplicação típica | Subestações de transmissão com poucos circuitos e necessidade de continuidade. |
Disjuntor e meio
O arranjo disjuntor e meio é uma das topologias mais utilizadas em subestações de transmissão de alta criticidade. Ele possui dois barramentos principais e três disjuntores para cada dois circuitos. Cada circuito fica associado a um disjuntor próprio e compartilha um disjuntor central com o circuito adjacente.
Essa configuração oferece elevada confiabilidade e flexibilidade. A falha ou manutenção de um barramento não implica, em geral, a perda dos circuitos. A manutenção de um disjuntor também pode ser realizada com menor impacto, desde que a operação seja adequadamente planejada.
O custo é superior ao de arranjos com um disjuntor por circuito, mas inferior ao de barra dupla com duplo disjuntor. Por isso, o disjuntor e meio é frequentemente adotado como solução de equilíbrio entre confiabilidade, custo e complexidade em níveis elevados de tensão.
Do ponto de vista de proteção, o arranjo exige atenção especial às zonas de proteção, à proteção de falha de disjuntor, à medição de correntes nos ramos e à lógica de trip dos disjuntores associados a cada circuito.
| Aspecto | Avaliação Técnica |
| Confiabilidade | Muito alta. |
| Manutenção | Alta disponibilidade durante manutenção. |
| Flexibilidade | Alta. |
| Custo | Alto. |
| Aplicação típica | Subestações de transmissão críticas, especialmente em tensões elevadas. |
Barra dupla com duplo disjuntor
Na barra dupla com duplo disjuntor, cada circuito possui dois disjuntores, normalmente um associado a cada barramento. Essa configuração proporciona alta independência entre barras e circuitos.
A principal vantagem é a máxima disponibilidade. A manutenção de um disjuntor ou de uma barra pode ser realizada com impacto mínimo sobre o circuito. A falha de um barramento também tende a não retirar o circuito de operação, desde que o outro caminho permaneça disponível.
A desvantagem é o custo elevado, devido ao número de disjuntores, TCs, seccionadoras, estruturas, proteção e área. Por isso, é adotada em instalações de altíssima criticidade, usinas, interligações estratégicas ou pontos nos quais a indisponibilidade tem impacto sistêmico ou econômico muito elevado.
| Aspecto | Avaliação técnica |
| Confiabilidade | Máxima entre os arranjos clássicos. |
| Manutenção | Excelente. |
| Flexibilidade | Excelente. |
| Custo | Muito alto. |
| Aplicação típica | Pontos estratégicos, geração crítica e subestações com exigência extrema de continuidade. |
Arranjos em AIS, GIS e soluções híbridas
AIS, GIS e soluções híbridas não são, por si só, arranjos de barramento. Elas são tecnologias construtivas.
Em uma subestação AIS, os equipamentos são isolados a ar e instalados, em geral, em pátio externo. Em uma subestação GIS, os equipamentos são encapsulados e isolados em gás, permitindo grande redução de área. Soluções híbridas combinam módulos compactos com trechos convencionais.
A topologia elétrica pode ser semelhante em AIS ou GIS. Uma subestação GIS pode ter barra dupla, disjuntor e meio ou outra configuração. O que muda são aspectos de área, manutenção, interfaces, custo, disponibilidade de peças, operação, montagem e ensaios.
Comparação técnica entre arranjos
| Arranjo | Confiabilidade | Manutenção | Flexibilidade | Custo relativo | Aplicação típica |
| Barra simples | Baixa | Baixa | Baixa | Muito baixo | Distribuição e indústria simples |
| Barra simples seccionada | Média | Média | Média | Baixo a médio | Distribuição, subtransmissão e cargas segregáveis |
| Barra principal e transferência | Média | Boa para disjuntores | Média | Médio | Subestações com necessidade de manutenção de disjuntores sem desligamento |
| Barra dupla com disjuntor simples | Média a alta | Boa para barramentos | Alta | Médio a alto | Transmissão e subtransmissão |
| Barramento em anel | Alta | Boa | Boa | Médio a alto | Transmissão com poucos circuitos |
| Disjuntor e meio | Muito alta | Alta | Alta | Alto | Transmissão de alta criticidade |
| Barra dupla com duplo disjuntor | Muito alta | Muito alta | Muito Alta | Muito alto | Geração crítica e nós estratégicos |
Essa comparação deve ser usada como referência conceitual. A escolha final depende dos estudos elétricos, da filosofia de operação, dos requisitos regulatórios e da análise econômica do ciclo de vida.
Como escolher o arranjo conforme a aplicação da subestação
Subestações de distribuição
Em subestações de distribuição, a escolha normalmente privilegia simplicidade, custo, facilidade de operação e possibilidade de seccionamento. Barra simples e barra simples seccionada são comuns, especialmente quando há redundância no sistema de distribuição ou possibilidade de transferência de cargas por redes alimentadoras.
Quando a subestação alimenta cargas críticas ou possui múltiplos transformadores, a barra seccionada tende a ser mais adequada, pois permite limitar contingências a uma parte da instalação.
Subestações industriais
Em instalações industriais, a decisão depende do custo da parada de processo. Em plantas contínuas, como mineração, óleo e gás, papel e celulose, siderurgia ou data centers, a indisponibilidade elétrica pode representar perdas superiores ao acréscimo de CAPEX de um arranjo mais robusto.
Nesses casos, a análise deve considerar criticidade das cargas, seletividade, redundância de transformadores, capacidade de transferência, manutenção sem parada e filosofia de recomposição.
Subestações de transmissão
Em transmissão, a topologia deve atender a requisitos de desempenho sistêmico. A escolha é condicionada por tensão, número de circuitos, conexão ao SIN, requisitos do ONS, contingências N-1, falha de disjuntor, manutenção de barramentos e expansão futura.
Em tensões elevadas, arranjos como barra dupla e disjuntor e meio tornam-se mais frequentes porque reduzem o impacto de falhas e permitem maior disponibilidade operacional.
Subestações de geração
Subestações elevadoras de geração devem considerar a indisponibilidade associada à perda de unidades geradoras ou blocos de geração. Em usinas de grande porte, a topologia precisa permitir manutenção de bays, transformadores elevadores, linhas de transmissão e barramentos com mínimo impacto na energia gerada.
Subestações de manobra
Subestações de manobra têm como função principal interligar circuitos e permitir reconfiguração do sistema. Como não há necessariamente transformação de tensão, o arranjo de barramento assume papel ainda mais central. A flexibilidade, a proteção de barras e a possibilidade de recomposição são critérios decisivos.
Estudos necessários para validar a topologia escolhida
A definição do arranjo deve ser comprovada por estudos técnicos. A depender do porte da instalação, esses estudos integram o projeto básico, o processo de acesso, a análise de conformidade e a especificação dos equipamentos.
Fluxo de potência
O estudo de fluxo de potência verifica carregamentos, perfis de tensão, circulação de potência entre barras, transformadores, linhas e compensadores. Ele permite avaliar se a topologia suporta os cenários operativos previstos.
Curto-circuito
O estudo de curto-circuito define as correntes máximas e mínimas de falta, especifica a capacidade de interrupção dos disjuntores, a suportabilidade térmica e dinâmica dos equipamentos e os requisitos da malha de aterramento.
Capacidade de barramentos e equipamentos
Barramentos, seccionadoras, TCs, TPs, cabos, conectores e estruturas devem ser especificados para a corrente nominal, corrente de curta duração, esforços mecânicos e condições ambientais.
Proteção e seletividade
A filosofia de proteção deve ser compatível com a topologia. Em arranjos com múltiplos barramentos ou múltiplos disjuntores por circuito, a definição de zonas de proteção e lógicas de disparo é crítica.
Falha de disjuntor
A análise de falha de disjuntor verifica os efeitos de um disjuntor que não abre quando comandado. Em arranjos como anel e disjuntor e meio, essa avaliação é indispensável para definir quais disjuntores adjacentes devem ser comandados e quais circuitos serão impactados.
Contingências e manutenção
A topologia deve ser testada em cenários de manutenção programada e contingência. A pergunta central é: a instalação continua atendendo seus requisitos quando um barramento, disjuntor, transformador ou linha está indisponível?
Transitórios de manobra e coordenação de isolamento
Manobras de linhas, transformadores, reatores e bancos de capacitores podem gerar sobretensões. O arranjo e a localização dos equipamentos de proteção contra surtos devem ser compatíveis com os estudos de coordenação de isolamento.
Aterramento
A malha de aterramento deve atender às correntes de falta, tensões de toque e passo, potencial transferido e integração com estruturas, cercas, canaletas, cabos para-raios, neutros e blindagens.
Layout e expansão
A validação final precisa verificar se a topologia cabe no terreno, se há acessos para manutenção, se transformadores podem ser removidos, se há espaço para novos bays e se a implantação por etapas é viável.
Erros comuns na definição de arranjos de subestações
Escolher apenas pelo menor CAPEX
O menor custo inicial pode resultar em baixa disponibilidade, maior custo de manutenção e prejuízos elevados por interrupções. O critério correto é custo técnico-econômico, considerando ciclo de vida e impacto da indisponibilidade.
Ignorar expansão futura
Uma topologia adequada para o estágio inicial pode ser inadequada para o estágio final. Quando a expansão não é prevista, a instalação pode exigir intervenções complexas, longas indisponibilidades e substituição de equipamentos.
Subestimar falha de barramento
Falhas de barramento são menos frequentes que falhas em alguns equipamentos, mas seu impacto pode ser severo. A análise deve considerar a extensão da perda de carga e a possibilidade de recomposição.
Não avaliar manutenção de disjuntores
Disjuntores exigem inspeções, ensaios e manutenção. Em arranjos simples, a manutenção pode retirar circuitos de serviço. Em instalações críticas, isso pode ser inaceitável.
Confundir GIS com topologia
GIS é tecnologia construtiva. A topologia elétrica continua precisando ser definida. Uma GIS pode ter barra simples, barra dupla, disjuntor e meio ou outro arranjo.
Não compatibilizar unifilar, proteção e layout
Um diagrama unifilar pode parecer tecnicamente adequado, mas gerar dificuldades no layout, na proteção, na manutenção ou na expansão. A definição deve ser integrada desde as fases iniciais do projeto.
Relação com automação, supervisão e teleassistência
Arranjos de subestação também afetam a automação. Quanto maior a complexidade da topologia, maior a necessidade de estados confiáveis de disjuntores e seccionadoras, intertravamentos, sincronismo, registros de eventos, oscilografia, supervisão remota e integração com sistemas SCADA.
Em subestações modernas, a operação da topologia depende de uma arquitetura de proteção, controle e supervisão capaz de representar corretamente a configuração da instalação em tempo real. Isso inclui alarmes, medições, comandos, bloqueios, permissivos e sequências de manobra.
Para aprofundar a camada de supervisão, veja também o artigo da A3A sobre o que é SCADA no setor elétrico e o conteúdo sobre teleassistência em subestações.
Conclusão
A escolha do arranjo de uma subestação é uma decisão sistêmica. Ela não deve ser feita apenas pela tradição, pelo menor custo ou pela repetição de um padrão. Deve resultar da análise da função da instalação, tensão, criticidade, requisitos normativos, manutenção, falhas prováveis, expansão futura, proteção, automação e custo total.
Em termos técnicos, a evolução dos arranjos segue uma lógica clara: a barra simples privilegia simplicidade e custo; a barra seccionada melhora a continuidade; a barra de transferência reduz impactos de manutenção; a barra dupla aumenta flexibilidade; o anel cria caminhos alternativos; o disjuntor e meio entrega alta disponibilidade com custo equilibrado para transmissão; e o duplo disjuntor maximiza confiabilidade em aplicações críticas.
Assim, o melhor arranjo não é necessariamente o mais robusto, mas aquele que atende ao nível de confiabilidade exigido pelo sistema, permite manutenção segura, suporta expansão futura e se justifica técnica e economicamente.
Referências Técnicas
[1] ONS — Diretrizes para a Elaboração de Projetos Básicos para Empreendimentos de Transmissão
[2] ONS — Procedimentos de Rede, Submódulo 2.6: requisitos mínimos para subestações e seus equipamentos
[3] USDA Rural Utilities Service — RUS Bulletin 1724E-300, Design Guide for Rural Substations
Perguntas Frequentes
O arranjo mais simples é a barra simples. Ele possui baixo custo e operação direta, mas oferece menor disponibilidade, pois uma falha no barramento pode afetar todos os circuitos conectados.
Entre os arranjos clássicos, a barra dupla com duplo disjuntor oferece a maior disponibilidade, pois cada circuito possui dois caminhos de conexão. O disjuntor e meio também apresenta alta confiabilidade e costuma ser mais equilibrado em custo e desempenho para transmissão.
O disjuntor e meio é indicado para subestações de transmissão de alta criticidade, especialmente em níveis elevados de tensão, quando se exige manutenção de disjuntores e barramentos com baixo impacto sobre os circuitos.
Na barra dupla com disjuntor simples, cada circuito possui um disjuntor e pode ser conectado a uma das barras. No disjuntor e meio, há dois barramentos principais e três disjuntores para cada dois circuitos, aumentando a disponibilidade e a flexibilidade operacional.
Não necessariamente. GIS é uma tecnologia construtiva com equipamentos encapsulados e isolados em gás. A topologia elétrica pode continuar sendo barra simples, barra dupla, disjuntor e meio ou outra configuração.
Não. O melhor arranjo é aquele que atende aos requisitos técnicos da instalação com custo justificado. Usar uma topologia excessivamente complexa em uma aplicação simples pode aumentar CAPEX, manutenção e complexidade sem ganho proporcional.
