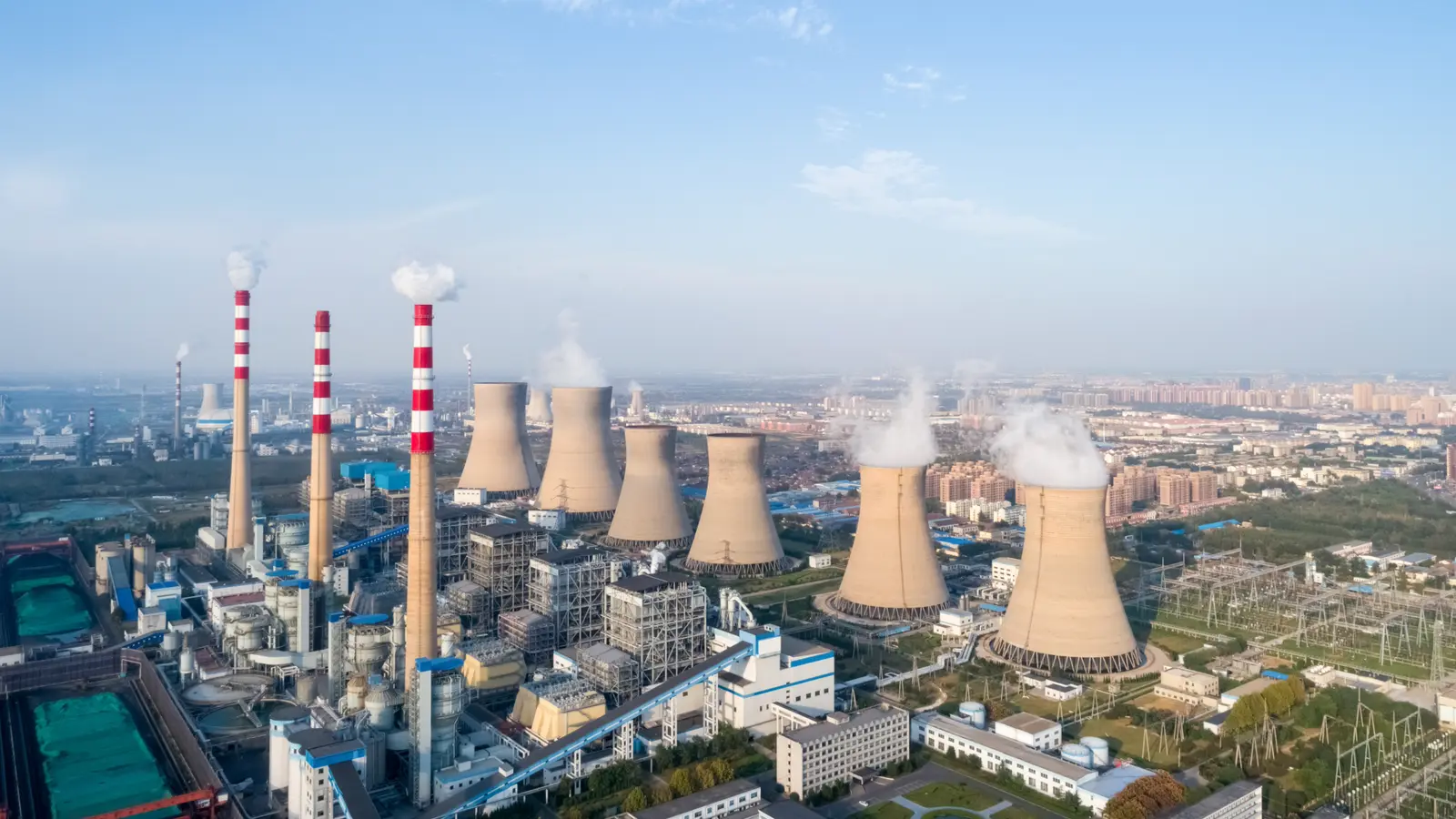

Usinas Termelétricas: automação, energia, redes industriais e segurança operacional

Usinas termelétricas são instalações de geração em que processo térmico, combustível, máquinas rotativas, sistemas elétricos, automação, proteção, utilidades e telecomunicações precisam operar de forma coordenada. Turbinas, motores, geradores, caldeiras, sistemas de combustível, auxiliares, transformadores, subestações e centros de controle formam uma cadeia na qual a falha de um subsistema pode limitar potência, impedir partida ou retirar a unidade de operação.

A engenharia precisa considerar diferentes regimes: partida, sincronização, carga parcial, carga nominal, parada, manutenção e contingência. Cada estado altera necessidades de energia auxiliar, lógica de controle, permissivos, intertravamentos e comunicação. A arquitetura deve ser projetada para que operação e proteção permaneçam previsíveis ao longo dessas transições.

Em plantas existentes, modernizações de DCS, PLCs, proteção, redes e supervisórios exigem migração cuidadosa. Sistemas legados podem continuar controlando partes do processo enquanto novas plataformas são introduzidas, tornando gestão de configuração, testes integrados e rollback elementos essenciais do projeto.

Condicionantes e requisitos de engenharia em usinas termelétricas

Condição operacional	Implicação técnica	Critério de engenharia
Processo térmico contínuo e sequências de partida	Falhas de lógica ou instrumentação podem impedir partida ou causar trips	Intertravamentos, permissivos, sequências, alarmes e testes funcionais
Máquinas rotativas e geração elétrica	Vibração, temperatura e falhas elétricas podem evoluir rapidamente	Proteção, monitoramento de condição, sincronismo e supervisão
Sistemas auxiliares e combustível	Perda de utilidades pode retirar a unidade mesmo sem falha no gerador	Criticidade, redundância, alimentação e contingência por sistema
Integração OT/IT e operação remota	Múltiplas redes e plataformas ampliam dependências e superfície de ataque	Segmentação, cibersegurança, observabilidade e controle de acesso
Ambiente industrial severo	Calor, vibração, ruído elétrico e áreas classificadas condicionam equipamentos	Seleção ambiental, compatibilidade eletromagnética, instalação e manutenção adequadas

Arquitetura elétrica da geração e dos serviços auxiliares

Geradores, transformadores elevadores, barramentos, disjuntores, motores, MCCs, UPS, sistemas DC e painéis de distribuição precisam ser tratados como uma arquitetura única. O projeto deve definir níveis de tensão, correntes, curto-circuito, proteção, aterramento, seletividade e modos de operação.

Serviços auxiliares são especialmente relevantes em termelétricas. Bombas, ventiladores, compressores, sistemas de combustível, tratamento de água, lubrificação, refrigeração e controle podem ser indispensáveis para manter a unidade disponível. A perda de um circuito auxiliar pode provocar trip de geração mesmo quando o gerador e a turbina permanecem eletricamente íntegros.

A arquitetura precisa distinguir cargas essenciais, cargas críticas e cargas que podem ser desligadas durante contingência. Essa classificação orienta fontes alternativas, UPS, geradores auxiliares, transferência e sequenciamento de recuperação.

Média tensão, subestações e coordenação de proteção

Redes de média tensão alimentam motores de grande porte, transformadores e barramentos auxiliares. A solução de instalações elétricas de média tensão deve considerar capacidade de interrupção, suportabilidade, seletividade, intertravamentos, manutenção e condições ambientais.

Estudos de curto-circuito, coordenação e seletividade precisam refletir diferentes configurações da planta. Geração local, fontes externas, acoplamento de barramentos e partida de grandes motores podem alterar correntes e tempos de atuação. Ajustes de proteção devem ser coerentes com a topologia real.

A subestação de conexão integra proteção, medição, telecomando e requisitos externos. Diagramas, ajustes, sinais, teleproteção e interfaces com o sistema elétrico precisam ser documentados e testados de forma coordenada.

DCS, PLCs e automação de processo

O sistema de controle distribuído precisa representar processo, estados, permissivos, intertravamentos e sequências de forma clara. A automação industrial deve definir arquitetura de controladores, redes, I/O, estações de operação, historiadores, redundância e integração com pacotes de terceiros.

Sequências de partida e parada exigem tratamento cuidadoso. Condições prévias, permissivos e temporizações devem ser documentados e testáveis. Alterações de lógica feitas durante partida precisam retornar à documentação e ao controle de versão.

Alarmes precisam apoiar decisão operacional. Eventos repetitivos, mal priorizados ou sem ação definida aumentam carga cognitiva da sala de controle. Filosofia de alarmes, supressão controlada e estados de qualidade contribuem para uma supervisão mais útil.

Instrumentação, medição e monitoramento de condição

Temperatura, pressão, vazão, nível, vibração, composição de gases e variáveis elétricas sustentam controle e proteção. A cadeia de medição inclui sensor, instalação, cabeamento, condicionamento, módulo de entrada, rede e sistema supervisório; falhas em qualquer etapa podem produzir indicação incorreta.

Equipamentos rotativos exigem monitoramento de vibração, mancais e temperaturas compatível com sua criticidade. Tendências podem revelar degradação antes de limites absolutos serem atingidos. A engenharia deve definir quais sinais são utilizados para manutenção, alarme ou trip.

Calibração, faixas, unidades e sincronismo precisam permanecer controlados. Mudanças de instrumento ou escala podem afetar lógica e histórico se não forem propagadas corretamente aos sistemas de controle e documentação.

Redes industriais, telecomunicações e sincronismo

Redes OT interligam DCS, PLCs, relés, servidores, historiadores, sistemas de condição e pacotes auxiliares. A arquitetura deve separar domínios, definir redundância, multicast, sincronismo, gerenciamento e caminhos de manutenção. Requisitos de comunicação precisam ser derivados das aplicações e não apenas da quantidade de portas.

O Projeto de Telecomunicações pode estruturar backbone óptico, salas técnicas, fibras, equipamentos ativos, voz e integrações com centros de operação. Em usinas extensas, rotas físicas precisam considerar áreas de processo, interferência e ambientes agressivos.

Sincronismo permite correlacionar eventos de proteção, controle e processo. Fontes de tempo, distribuição e redundância devem ser monitoradas para evitar registros inconsistentes durante análise de perturbações.

Cibersegurança e segmentação OT/IT

DCS, relés, PLCs e gateways não devem ficar expostos a redes corporativas sem arquitetura de segmentação. Fluxos entre OT e IT precisam ser definidos por função, com autenticação, registro e limites claros. Acesso remoto de fornecedores deve ser governado e auditável.

Atualizações de software e firmware precisam considerar disponibilidade e compatibilidade. Uma correção de segurança pode alterar comunicação ou comportamento de aplicações; por isso, mudanças em sistemas críticos exigem teste e plano de retorno.

Cibersegurança precisa coexistir com capacidade de recuperação. Backups de lógica, configurações e servidores devem ser versionados e testados, permitindo restauração controlada após falha ou intervenção.

Combustível, utilidades e sistemas de processo

O tipo de termelétrica altera profundamente os sistemas auxiliares. Gás natural, óleo, biomassa ou outros combustíveis exigem recebimento, condicionamento, medição e segurança específicos. A automação precisa monitorar parâmetros críticos e controlar intertravamentos associados ao processo.

Tratamento de água, vapor, ar comprimido, refrigeração, lubrificação e exaustão podem ser indispensáveis à operação. A criticidade desses sistemas deve ser analisada pelo impacto sobre a unidade. Uma falha de utilidade aparentemente secundária pode causar redução de carga ou trip.

A engenharia de interfaces precisa garantir que pacotes de fornecedores distintos entreguem sinais, protocolos, alarmes e comandos compatíveis com o DCS e com os critérios de segurança da planta.

Compatibilidade eletromagnética, aterramento e proteção contra surtos

Motores, conversores, geradores, transformadores e chaveamentos criam ambiente eletromagnético severo. Cabos de instrumentação e rede precisam ser roteados com segregação, blindagem e aterramento compatíveis. Erros nessa camada podem gerar sinais espúrios e falhas intermitentes de difícil diagnóstico.

SPDA, aterramento e Medidas de Proteção contra Surtos devem ser coordenados com energia e comunicação. Interfaces metálicas entre edifícios e áreas precisam considerar diferenças de potencial e suportabilidade dos equipamentos.

A equipotencialização deve ser pensada juntamente com segurança elétrica e compatibilidade de sinais. A simples existência de uma malha de terra não garante que todas as conexões e referências estejam adequadas aos sistemas eletrônicos.

Modernização, migração e coexistência de sistemas

Modernizar uma termelétrica em operação exige conhecimento preciso do estado existente. I/O, lógicas, redes, intertravamentos, interfaces de pacotes e dependências de servidores precisam ser levantados antes do cutover. Documentação histórica pode não refletir mudanças executadas ao longo dos anos.

A migração pode ser realizada por unidade, sistema ou janela. Ambientes de staging e FAT ajudam a validar telas, lógica, comunicação e integração antes da intervenção. O plano de rollback precisa ser executável e compatível com o tempo disponível.

Durante coexistência, gateways e interfaces temporárias precisam ser controlados. Soluções provisórias devem possuir prazo e documentação para evitar que permaneçam indefinidamente como parte da arquitetura final.

Procurement técnico e coordenação de pacotes

Turbinas, geradores, caldeiras, DCS, tratamento de água, combustível, proteção e redes podem ser fornecidos em pacotes distintos. A contratação precisa definir claramente I/O, protocolos, alimentação, racks, licenças, servidores, sincronismo e responsabilidade por testes de interface.

A análise técnica de propostas deve verificar desempenho, ambiente, compatibilidade e manutenção. Equivalências precisam considerar interfaces e impacto sistêmico, não apenas especificações individuais de catálogo.

FAT e inspeções de fabricação podem antecipar problemas em painéis, automação e equipamentos críticos. SAT e testes integrados confirmam instalação e desempenho no ambiente real.

Comissionamento, partida e testes integrados

O comissionamento precisa acompanhar a sequência real da planta: energização de auxiliares, testes de motores, instrumentação, malhas de controle, permissivos, partida dos equipamentos, sincronização e entrada em carga. Cada etapa deve possuir condições de início, procedimentos e evidências.

O Comissionamento de Equipamentos pode estruturar FAT, instalação, SAT, partida e aceite. Testes de failover, perda de comunicação e fontes alternativas ajudam a demonstrar resiliência dos sistemas críticos.

A partida costuma gerar ajustes de lógica e parâmetros. Essas alterações precisam retornar ao controle de configuração para que o estado final documentado corresponda à unidade efetivamente operada.

Documentação e gestão de configuração

P&IDs, diagramas elétricos, listas de I/O, lógicas, telas, endereçamento, ajustes de proteção, configurações e inventário precisam permanecer coerentes. Mudanças em um sistema podem afetar vários documentos e fornecedores.

O As-Built de Engenharia deve incorporar modificações da partida e do comissionamento. Backups e versões precisam ser arquivados de forma controlada para permitir recuperação futura.

A gestão de configuração reduz dependência de conhecimento individual e melhora análise de impacto de futuras intervenções. Em plantas com longa vida útil, essa disciplina é essencial para modernizações seguras.

Operação, manutenção e gestão de ativos

Histórico de trips, falhas, alarmes, vibração, temperatura e desempenho ajuda a priorizar manutenção. A gestão de ativos deve combinar criticidade, condição, obsolescência, sobressalentes e consequência operacional.

Indicadores de disponibilidade precisam distinguir falha do equipamento principal, sistemas auxiliares, indisponibilidade externa e manutenção programada. Essa separação melhora análise de causas e decisão de investimento.

Roadmaps de modernização podem coordenar substituição de PLCs, relés, servidores, switches, UPS e instrumentação, evitando projetos isolados que criem novas incompatibilidades.

Considerações de Engenharia

A unidade depende mais que da turbina e do gerador

Utilidades, automação, energia auxiliar e telecomunicações podem retirar a geração mesmo quando o equipamento principal está disponível.

Migração precisa de rollback real

Planos de retorno genéricos não são suficientes. Backups, conexões temporárias e tempo disponível precisam ser compatíveis com a janela operacional.

Alarme sem ação definida reduz a capacidade do operador

Prioridade, contexto e procedimento precisam acompanhar a engenharia de alarmes para evitar excesso de eventos sem resposta.

Aceite deve representar sequências e contingências

Testar equipamentos isoladamente não comprova que a unidade parte, transfere fontes, responde a falhas e recupera a operação de forma integrada.

Handover e operação assistida

O handover deve consolidar P&IDs, diagramas, lógicas, configurações, backups, ajustes, relatórios de teste, garantias e procedimentos de recuperação. A equipe de operação precisa receber uma base coerente com a configuração comissionada.

Após partida ou modernização, operação assistida pode acompanhar alarmes, trips, capacidade, estabilidade e pendências. O encerramento ocorre quando o sistema demonstra comportamento consistente e a operação possui autonomia para manutenção e restauração.

Partida, sincronização e transientes operacionais

O comportamento da usina durante a partida é diferente do regime permanente. Grandes motores, bombas, ventiladores, compressores e sistemas de combustível entram em serviço em sequências determinadas, alterando demanda dos serviços auxiliares e condições de processo. A engenharia precisa verificar se alimentação, proteção, automação e permissivos permanecem adequados durante essas transições.

A sincronização do gerador exige condições de tensão, frequência e ângulo compatíveis com a rede. Sinais, relés, sincronizadores, comandos e intertravamentos precisam estar coerentes e testados. Uma falha de instrumentação ou comunicação pode impedir o fechamento correto ou gerar bloqueios que atrasam a entrada em operação.

Após sincronização, rampas de carga e transientes térmicos também precisam ser respeitados. A lógica de controle deve considerar limites de temperatura, pressão, vibração e estabilidade, e a operação precisa receber alarmes que permitam distinguir condição transitória esperada de anomalia real.

Qualidade de energia e comportamento de grandes cargas

Partidas de motores, conversores de frequência, cargas não lineares e chaveamentos podem introduzir afundamentos, harmônicas e variações de tensão. A qualidade de energia deve ser analisada quando esses fenômenos afetam equipamentos sensíveis, proteção ou desempenho dos serviços auxiliares.

Estudos e medições precisam considerar o ponto de observação. Uma perturbação pode nascer em um grande motor, propagar-se por um barramento e atingir controladores ou fontes eletrônicas. A correlação entre eventos elétricos e falhas de processo ajuda a separar causa e consequência.

A engenharia deve avaliar também fator de potência, carregamento de transformadores e cabos, desequilíbrio e distorção harmônica. O objetivo não é apenas atender limites, mas compreender se o sistema elétrico suporta os diferentes regimes de operação com margem e estabilidade.

Segurança funcional, intertravamentos e causa e efeito

Intertravamentos protegem pessoas, equipamentos e processo ao impedir comandos em condições inadequadas. A matriz de causa e efeito deve documentar entradas, permissivos, trips, alarmes e estados seguros. Essa lógica precisa estar coerente entre P&IDs, narrativas de controle, programação e telas do operador.

Alterações de lógica durante partida precisam ser avaliadas quanto ao efeito em outras sequências. Um ajuste local pode modificar uma dependência de processo ou introduzir condição não prevista. Por isso, mudanças devem passar por controle de versão, teste e atualização documental.

Quando existem sistemas instrumentados de segurança ou funções independentes de proteção de processo, suas fronteiras e interfaces com o DCS devem permanecer claras. A supervisão pode receber estados e alarmes, mas a independência necessária à função de segurança não deve ser perdida por integração inadequada.

Áreas classificadas e condições ambientais

Dependendo do combustível e do processo, determinadas áreas podem exigir equipamentos, instalação e manutenção compatíveis com atmosferas potencialmente explosivas. A classificação de áreas influencia instrumentos, caixas, cabos, prensa-cabos, equipamentos de comunicação e procedimentos de intervenção.

Calor, vibração, poeira, umidade e agentes químicos também afetam confiabilidade. A especificação deve considerar temperatura ambiente, dissipação, invólucro, materiais e acessibilidade. Equipamento adequado em catálogo pode falhar prematuramente quando instalado em condição diferente daquela prevista.

A manutenção precisa preservar as condições de instalação. Substituições de prensa-cabos, tampas, juntas ou componentes precisam respeitar requisitos ambientais e de segurança originalmente definidos.

Planejamento de capacidade, sobressalentes e obsolescência

Usinas termelétricas combinam ativos de longa vida mecânica com plataformas eletrônicas de ciclos mais curtos. Servidores, PLCs, relés, switches, conversores e sistemas operacionais podem perder suporte antes de turbinas e geradores. O planejamento de obsolescência precisa antecipar esse descompasso.

Estoque de sobressalentes deve considerar criticidade, lead time, possibilidade de reparo e compatibilidade. Manter peças para todo equipamento indiscriminadamente pode ser oneroso; não manter componentes de pontos únicos de falha pode prolongar indisponibilidade por semanas.

Roadmaps de renovação permitem coordenar upgrades de automação, rede, proteção e infraestrutura computacional. A estratégia reduz migrações emergenciais e evita que novos sistemas sejam implantados sobre plataformas já próximas do fim de suporte.

Critérios de aceitação e rastreabilidade de requisitos

Requisitos de partida, disponibilidade, autonomia, proteção, comunicação, instrumentação e desempenho precisam ser ligados a evidências. Um requisito pode ser demonstrado por cálculo, inspeção, FAT, SAT ou teste integrado, mas o método precisa estar definido antes do aceite.

A rastreabilidade ajuda a controlar mudanças. Quando um equipamento ou lógica é alterado, a equipe consegue identificar quais documentos, estudos e testes precisam ser revistos. Isso evita que a configuração final se afaste silenciosamente da base de engenharia aprovada.

O fechamento técnico deve consolidar resultados, pendências, desvios aceitos e versões finais. Essa base permite auditoria futura e reduz dependência de memória individual durante manutenção e novas modernizações.

Operação assistida e estabilização pós-partida

Após a partida ou uma grande modernização, a planta pode apresentar alarmes recorrentes, ajustes de malhas, pequenas incompatibilidades de interface e parâmetros que só se revelam em operação real. Um período de operação assistida permite tratar essas ocorrências de forma controlada.

O encerramento deve depender de estabilidade, resolução de pendências, documentação final e transferência de conhecimento. Backups, procedimentos de recuperação e listas de sobressalentes precisam estar disponíveis para que a operação assuma o sistema com autonomia.

Essa fase também fornece uma linha de base para desempenho, disponibilidade e comportamento de alarmes, útil para futuras análises de confiabilidade e manutenção.

Gestão de sobressalentes e recuperação de sistemas

Pontos únicos de falha e componentes com longo prazo de reposição precisam ser identificados. PLCs, módulos de I/O, relés, fontes, switches, servidores e equipamentos especializados podem exigir sobressalentes ou contratos de suporte compatíveis com a criticidade da unidade.

A recuperação depende também de software e informação. Backups de lógica, parâmetros, imagens de servidores, licenças e documentação devem ser mantidos junto da estratégia de reposição. Hardware disponível sem configuração válida não reduz significativamente o tempo de restauração.

Testes periódicos de recuperação ajudam a comprovar que backups e procedimentos continuam utilizáveis após atualizações e mudanças de plataforma.

Planejamento de capacidade e expansão de infraestrutura comum

Redes, servidores, storage, UPS, salas técnicas e serviços auxiliares atendem múltiplos sistemas. Novos analisadores, câmeras, historiadores ou integrações podem consumir capacidade comum sem que isso seja percebido em um projeto isolado.

O planejamento deve acompanhar utilização, reservas e limites. Portas, fibras, processamento, espaço e potência precisam ser tratados como recursos de engenharia, com gatilhos definidos para expansão.

Essa visão reduz intervenções emergenciais e permite que modernizações sucessivas converjam para uma arquitetura planejada, em vez de formar camadas independentes e difíceis de manter.

Reservas técnicas documentadas também facilitam estimativa de investimentos futuros e reduzem o risco de que uma expansão de automação ou monitoramento exija alterações não previstas na infraestrutura básica.
