Terminais e Sistemas de Movimentação de Minério: automação, telecomunicações e operação integrada

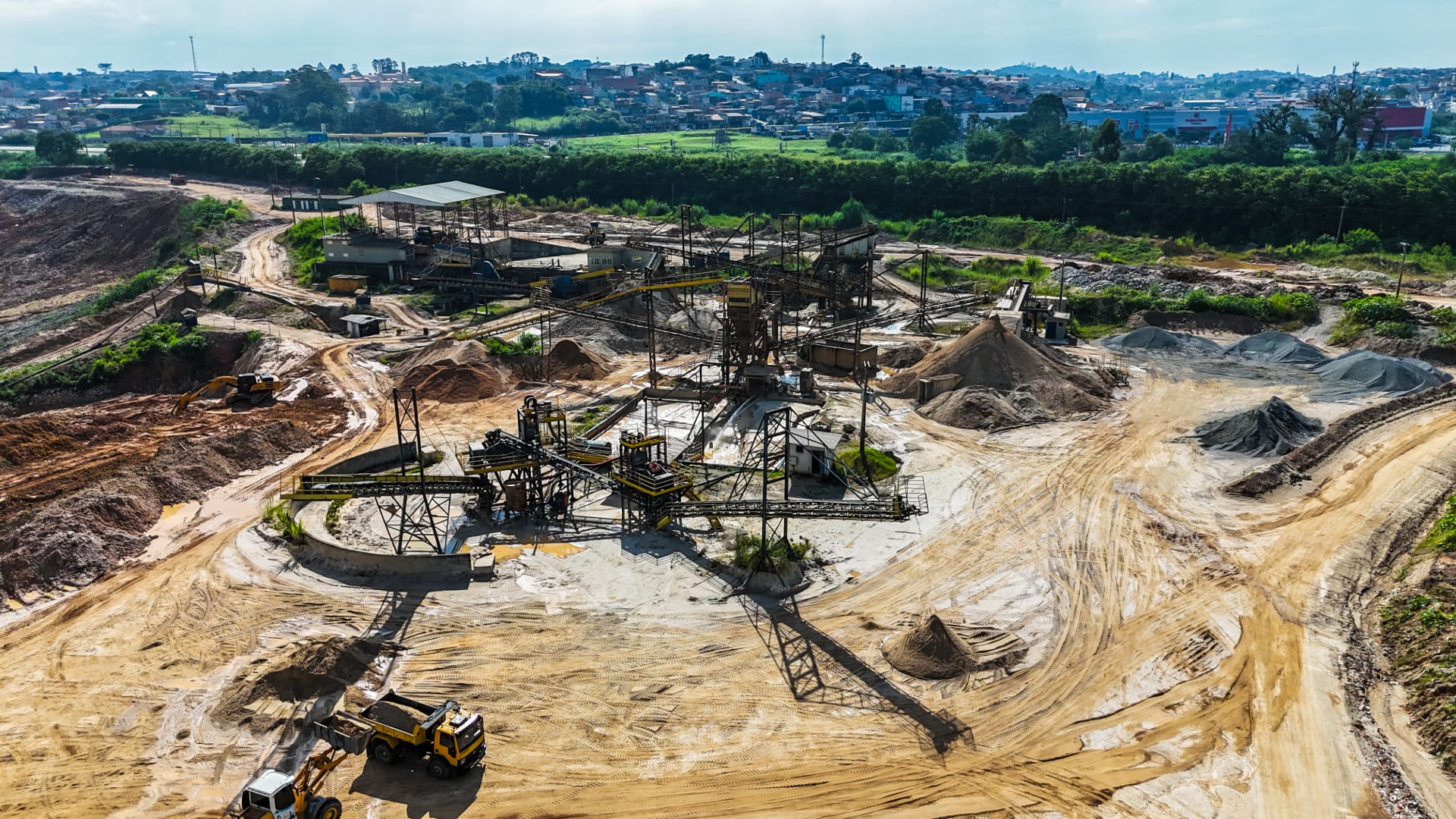

Terminais de minério, pátios de estocagem e sistemas de movimentação conectam produção, beneficiamento, transporte ferroviário e expedição portuária por meio de uma cadeia contínua de equipamentos e infraestrutura distribuída. Correias transportadoras, empilhadeiras, recuperadoras, viradores, carregadores, balanças, chutes e sistemas de amostragem dependem de energia, automação, telecomunicações e segurança operando de forma coordenada.

Esses empreendimentos combinam grandes distâncias, equipamentos móveis, ambientes agressivos e interfaces entre diferentes operadores. Uma falha em rede industrial, alimentação, intertravamento ou supervisão pode interromper trechos inteiros da logística, mesmo quando o equipamento mecânico principal permanece disponível.

Por isso, novos terminais, expansões e retrofits precisam ser tratados como sistemas integrados de movimentação e não como uma coleção de máquinas independentes.

O que torna terminais e sistemas de movimentação tecnicamente críticos

A criticidade está na dependência entre equipamentos em sequência. Uma correia, um chute ou um acionamento indisponível pode impedir o funcionamento de equipamentos a montante e a jusante. A engenharia precisa mapear essas dependências e estabelecer critérios de disponibilidade, redundância e recuperação compatíveis com o fluxo logístico.

Além disso, pátios e terminais operam em ambientes sujeitos a poeira, vibração, intempéries, longas rotas de cabos e grande dispersão física. Isso influencia seleção de equipamentos, meios de comunicação, proteção mecânica, acessibilidade e estratégia de manutenção.

Condição	Risco técnico	Resposta de engenharia
Equipamentos em série	falha local interrompe a cadeia	análise de criticidade, intertravamentos e contingência
Grandes extensões	perda de comunicação ou energia	backbone óptico, redundância e distribuição setorizada
Ambiente agressivo	degradação de dispositivos	especificação ambiental e instalação adequada
Equipamentos móveis	interfaces variáveis	comunicação robusta, sincronismo e gestão de cabos
Retrofit com operação ativa	impacto logístico	migração por etapas, FAT e plano de rollback

Automação, intertravamentos e supervisão da cadeia

PLCs, sistemas supervisórios, sensores de velocidade, desalinhamento, enchimento, posição e demais dispositivos precisam refletir a lógica real da movimentação. O Projeto de Automação Industrial deve organizar permissivos, partidas sequenciais, paradas de emergência, alarmes e intertravamentos conforme a dinâmica do processo.

A lógica precisa evitar tanto partidas indevidas quanto paradas desnecessárias. Em linhas extensas, a análise de causa e efeito ajuda a definir como uma falha deve se propagar e quais trechos podem continuar operando.

Históricos e eventos também devem permitir reconstruir a sequência que levou a uma parada. Sem timestamp confiável e hierarquia de alarmes, o diagnóstico tende a depender de relato operacional.

Energia, acionamentos e telecomunicações distribuídas

Motores, drives e painéis ao longo da rota precisam ser alimentados por uma arquitetura coerente com distância, criticidade e ambiente. Proteção, seletividade, aterramento e qualidade de energia influenciam diretamente a disponibilidade dos acionamentos.

O Projeto de Telecomunicações pode estruturar fibras, switches, POPs e redundância entre áreas produtivas, salas elétricas, pátios e centros de controle. Rotas físicas distintas podem ser necessárias quando a perda de comunicação representa impacto relevante sobre operação.

Equipamentos móveis exigem atenção especial às interfaces de energia e comunicação. A engenharia deve prever movimentação, alcance, proteção mecânica e manutenção sem transformar o enlace em ponto recorrente de falha.

Segurança operacional, CFTV e centros de controle

CFTV industrial pode apoiar observação de transferências, chutes, correias, pontos de carregamento e áreas de risco. O Projeto de Segurança Eletrônica Integrada precisa considerar iluminação, poeira, vibração, rede e posicionamento das câmeras.

Centros de controle devem consolidar processo, alarmes e vídeo com hierarquia suficiente para que o operador identifique condição anormal sem navegar por múltiplas plataformas desconectadas.

Comunicação por voz e sistemas de alarme também fazem parte da resposta operacional, especialmente em áreas externas e extensas.

Modernização, interfaces e comissionamento

Em terminais existentes, o Levantamento Cadastral de Engenharia ajuda a reconciliar redes, painéis, sinais, máquinas e documentação. Essa baseline é especialmente importante quando intervenções precisam ocorrer durante janelas curtas.

Pacotes fornecidos por fabricantes distintos devem ter sinais, protocolos, responsabilidades e critérios de teste formalizados em matriz de interfaces. O Apoio Técnico à Fiscalização pode acompanhar montagem e pendências, enquanto o Comissionamento verifica sequências, permissivos, falhas e integração ponta a ponta.

O aceite deve demonstrar que a cadeia responde corretamente em regime normal e em contingência, e não apenas que cada máquina opera individualmente.

Serviços e entregáveis de engenharia aplicáveis

O escopo pode incluir levantamento, automação, telecomunicações, estudos elétricos, segurança eletrônica, confiabilidade, fiscalização, comissionamento, gestão de ativos e documentação final. A profundidade depende da criticidade da cadeia e das restrições operacionais do terminal.

Entre os entregáveis típicos estão arquitetura de automação, diagramas de rede, listas de sinais, listas de cargas, matrizes de causa e efeito, matrizes de interface, planos de migração, FAT, SAT, roteiros de comissionamento, punch lists e As-Built.

Considerações de Engenharia

Disponibilidade precisa ser avaliada como fluxo. Um ponto único de falha pode interromper toda a cadeia. Ambiente agressivo influencia infraestrutura. Poeira, vibração e intempéries precisam refletir-se em invólucros, conectores e métodos de instalação. Redundância de rede sem diversidade física pode não reduzir risco real.

Conforme o escopo, podem ser aplicáveis normas de instalações elétricas, automação, telecomunicações, segurança de máquinas e infraestrutura industrial, além de requisitos específicos do terminal e da operação logística.

Arquitetura funcional da cadeia de movimentação

Terminais e pátios precisam ser entendidos como cadeias funcionais. Cada correia, chute, alimentador, empilhadeira, recuperadora, virador ou carregador ocupa uma posição no fluxo e depende de permissivos, comunicação, energia e disponibilidade dos equipamentos anteriores e posteriores.

A engenharia deve mapear domínios de falha e pontos únicos de indisponibilidade. Um único switch, alimentação auxiliar, PLC ou trecho de fibra pode retirar vários equipamentos simultaneamente mesmo quando a mecânica permanece disponível.

Essa visão orienta redundância, prioridades de recuperação e estratégia de sobressalentes com base no impacto sobre o fluxo completo.

Correias transportadoras, acionamentos e intertravamentos

Correias de longa extensão exigem coordenação entre motores, drives, freios, sensores de velocidade, desalinhamento, rasgo, enchimento e chaves de emergência. A lógica precisa permitir partidas e paradas sequenciais sem impor esforços inadequados ou causar acúmulo de material.

Intertravamentos devem refletir condição real do processo e possuir comportamento conhecido diante de falha de sensor ou perda de comunicação. Alarmes mal priorizados dificultam diagnóstico e podem atrasar a retomada.

Testes precisam incluir não apenas a partida normal, mas também cenários de parada, rearme, equipamento indisponível e falha de comunicação.

Equipamentos móveis e comunicação industrial

Empilhadeiras, recuperadoras e outros equipamentos móveis exigem soluções específicas para energia, comunicação e posicionamento. Movimento, abrasão, poeira e vibração aumentam a exigência sobre cabos, conectores e interfaces.

Enlaces sem fio, fibras em enroladores ou combinações de tecnologias precisam ser selecionados pela criticidade e pelo perfil de manutenção. A mobilidade não pode transformar a comunicação em ponto recorrente de indisponibilidade.

Posição e estado do equipamento devem chegar ao sistema de controle com qualidade e sincronismo suficientes para suportar permissivos e coordenação da cadeia.

Energia, média tensão e qualidade de energia

Grandes motores e drives distribuídos ao longo da rota exigem estudos de curto-circuito, seletividade, partida e capacidade. Distâncias elevadas influenciam queda de tensão, seções de cabos e distribuição de potência.

Acionamentos eletrônicos podem introduzir harmônicas e distúrbios. A qualidade de energia precisa ser avaliada quando houver aquecimento, falhas de drives, disparos ou interferência sobre equipamentos eletrônicos.

Sistemas auxiliares AC e DC sustentam automação, telecomunicações e segurança e precisam ser incluídos na análise de confiabilidade.

Backbone óptico, redes e sincronismo

Terminais extensos dependem de backbone óptico para interligar áreas de processo, salas elétricas, POPs e centro de controle. A arquitetura precisa definir rotas, redundância, gerenciamento e segmentação.

Diversidade deve ser física, não apenas lógica. Dois enlaces que compartilham o mesmo duto ou sala continuam sujeitos ao mesmo rompimento.

Sincronismo ajuda a reconstruir a sequência de eventos durante falhas e a correlacionar alarmes de diferentes equipamentos e sistemas.

Poeira, abrasão e durabilidade da infraestrutura

Poeira mineral, vibração, intempéries e partículas abrasivas afetam sensores, câmeras, painéis, conectores e equipamentos de rede. Invólucros, vedação, ventilação e materiais precisam ser compatíveis com o ambiente real.

Inspeções periódicas devem verificar acúmulo de material, degradação de vedações e condição de conexões. A confiabilidade depende da preservação dessas condições ao longo da vida útil.

Gestão de configuração e documentação técnica

Diagramas, listas de sinais, topologias, parâmetros de drives, lógicas, inventários e planos de fibra precisam permanecer coerentes com a condição real do terminal. Mudanças feitas durante manutenção ou retrofit precisam retornar à base oficial.

O controle de configuração deve registrar versões, responsáveis e documentos afetados. Essa disciplina reduz o risco de utilizar desenhos ou backups que já não representam o estado de campo.

O As-Built de Engenharia deve consolidar a condição aceita como referência para operação, manutenção e futuras ampliações.

Sobressalentes, manutenção e recuperação

Switches, fontes, módulos de I/O, sensores, drives, PLCs e equipamentos de comunicação podem possuir prazos de reposição incompatíveis com a disponibilidade requerida. A estratégia de sobressalentes deve considerar criticidade e impacto sobre a cadeia.

Backups de configuração, firmware e parâmetros precisam acompanhar o hardware de reposição. Um componente disponível sem configuração válida pode não reduzir significativamente o tempo de recuperação.

Histórico de falhas ajuda a revisar estoque, manutenção preventiva e especificação ambiental dos equipamentos.

Cibersegurança OT e acessos remotos

PLCs, switches, servidores, gateways e estações de engenharia precisam de segmentação e controle de acessos administrativos. Suporte remoto de fabricantes deve ser autorizado, rastreável e limitado ao necessário.

Atualizações de firmware e software precisam considerar disponibilidade e compatibilidade. Mudanças devem possuir plano de retorno quando afetarem sistemas críticos.

Comissionamento integrado da cadeia

O comissionamento deve verificar sequências, permissivos, alarmes, acionamentos, redes, energia e recuperação após falhas. Testes isolados por equipamento não demonstram o comportamento do fluxo completo.

Cenários com correia indisponível, perda de comunicação, falha de alimentação ou equipamento móvel fora de posição ajudam a validar intertravamentos e estados degradados.

Resultados precisam estar vinculados à versão de configuração testada e aos requisitos correspondentes.

Capacidade, gargalos e expansão do terminal

Ampliação de taxa de movimentação pode exigir mais potência, novos drives, reforço de rede, novos pontos de I/O, maior capacidade de servidores e infraestrutura adicional de segurança. O limite da cadeia pode estar fora do equipamento mecânico principal.

Reservas de fibras, portas, espaço em painéis, potência e capacidade de processamento precisam ser conhecidas e atualizadas a cada intervenção.

A análise de capacidade ajuda a identificar gargalos antes que uma nova etapa de expansão seja implantada.

Indicadores operacionais e melhoria contínua

Disponibilidade por equipamento, paradas da cadeia, falhas de rede, alarmes recorrentes, atuação de proteções e tempo de recuperação podem ser acompanhados ao longo do tempo.

A análise deve separar causa mecânica, elétrica, automação, telecomunicações e infraestrutura auxiliar. Essa distinção ajuda a direcionar manutenção e investimentos para as causas que mais afetam throughput e disponibilidade.

Indicadores pós-modernização também permitem verificar se a intervenção produziu ganho real de capacidade e estabilidade.

Operação degradada e contingência

Quando uma correia, equipamento móvel, enlace ou alimentação fica indisponível, o terminal precisa possuir comportamento conhecido. A operação deve saber quais trechos podem continuar, quais precisam parar e quais rotas alternativas estão disponíveis.

Esses estados degradados precisam ser representados no sistema de supervisão e associados a procedimentos de recuperação. Alarmes devem indicar causa provável e impacto sobre a cadeia.

Testes periódicos de contingência ajudam a confirmar que redundâncias, caminhos alternativos e procedimentos permanecem válidos depois de mudanças e manutenções.

Gestão de interfaces entre pacotes e fornecedores

Empilhadeiras, recuperadoras, balanças, viradores e carregadores podem possuir automação própria. A matriz de interfaces deve definir sinais, protocolos, alimentação, permissivos, responsabilidades e critérios de teste.

Resolver essas interfaces antes da implantação reduz pendências durante a janela de parada e evita que incompatibilidades sejam descobertas apenas no comissionamento.

Planejamento de ciclo de vida e obsolescência

Equipamentos mecânicos podem permanecer décadas em operação, enquanto redes, PLCs, servidores, drives e sistemas operacionais possuem ciclos tecnológicos menores. O planejamento deve antecipar obsolescência e perda de suporte.

A prioridade de modernização deve considerar criticidade, condição, disponibilidade de peças e compatibilidade com os sistemas que permanecerão em serviço. A idade isolada não é critério suficiente.

Roadmaps de renovação ajudam a coordenar diferentes disciplinas e aproveitar janelas planejadas de intervenção.

Handover e preservação do conhecimento

O handover deve reunir diagramas, topologias, listas de sinais, configurações, relatórios de teste, garantias e procedimentos de recuperação. A operação precisa receber uma base compatível com o estado efetivamente comissionado.

Essa transferência reduz dependência de equipes específicas e cria referência confiável para futuras expansões, auditorias e manutenções.

Revisão periódica da arquitetura do terminal

Mudanças de capacidade, equipamentos, rotas e tecnologia alteram dependências do sistema. A arquitetura deve ser revista periodicamente para confirmar se energia, redes, automação e contingência continuam adequadas.

A revisão deve gerar prioridades de reforço e modernização, preservando coerência entre projetos executados em ciclos diferentes.

Governança técnica de mudanças e intervenções

Intervenções em terminais precisam ser coordenadas com operação, manutenção, automação, elétrica e telecomunicações. Cada janela deve indicar pré-requisitos, responsáveis, testes, critérios de retorno e condição para liberação do equipamento.

O controle de mudanças deve registrar alterações de lógica, endereçamento, parâmetros de drives, sinais, rotas e configurações. Mudanças locais podem afetar permissivos ou sequências em outros trechos da cadeia.

Essa disciplina reduz o acúmulo de exceções e mantém a arquitetura previsível ao longo de modernizações sucessivas.

Critérios de aceite por função operacional

O aceite precisa demonstrar que cada função responde conforme o processo: partida, parada, intertravamento, comunicação, supervisão e recuperação. Um equipamento energizado ou girando não significa que a integração da cadeia está validada.

Procedimentos devem definir pré-condições, passos, resultados esperados e evidências. Pendências e desvios aceitos precisam permanecer associados à versão de configuração correspondente.

Quando a implantação ocorre por etapas, o aceite por sistema ou trecho reduz acúmulo de problemas para a fase final.

Planejamento de confiabilidade por gargalo

Nem todo equipamento possui o mesmo impacto sobre o throughput. A criticidade deve considerar posição na cadeia, possibilidade de desvio, tempo de reparo e existência de equipamento reserva.

Essa análise ajuda a priorizar sobressalentes, manutenção, redundância e monitoramento para os pontos cuja falha realmente limita a movimentação.

A revisão precisa ser atualizada quando capacidade, layout ou estratégia operacional mudarem.

Integração entre operação, manutenção e engenharia

Decisões de projeto precisam considerar acesso, limpeza, isolamento, diagnóstico e facilidade de reposição. Em equipamentos distribuídos por grandes distâncias, o tempo de deslocamento e a necessidade de meios de acesso também influenciam a disponibilidade real.

A participação das equipes operacionais em revisões e testes ajuda a identificar requisitos práticos e limitações de campo antes da implantação.

Essa integração melhora o handover e reduz dependência de conhecimento informal.

Preparação para futuras ampliações

Antes de aumentar taxa de movimentação ou incluir novos equipamentos, o terminal deve revisar potência, rede, I/O, capacidade de servidores, rotas ópticas e infraestrutura de segurança. A expansão precisa considerar os recursos comuns que sustentam a cadeia.

Quando inventário, reservas e documentação permanecem atualizados, novos projetos partem de uma base confiável e podem concentrar esforço na nova demanda.

Essa governança fecha o ciclo entre projeto, implantação, operação e evolução futura do terminal.

Observabilidade e diagnóstico da cadeia

O centro de controle precisa distinguir falhas de processo, automação, comunicação e energia. Disponibilidade de switches, utilização de enlaces, estado de UPS, alarms de drives e condição dos equipamentos precisam ser apresentados de forma que ajude o diagnóstico e não apenas aumente o volume de eventos.

Eventos com timestamp confiável permitem reconstruir a sequência que levou à parada. Essa capacidade é especialmente importante quando várias correias e máquinas param em cascata e a primeira causa pode ficar mascarada pelos alarmes subsequentes.

A análise de tendências também ajuda a identificar degradações antes da falha, como aumento recorrente de temperatura, vibração ou perda intermitente de comunicação.

Revisão pós-implantação e melhoria contínua

Após modernizações e ampliações, a operação deve comparar disponibilidade, throughput, tempo de recuperação e falhas recorrentes com a situação anterior. Essa revisão ajuda a verificar se o projeto produziu o ganho esperado.

Ações remanescentes, ajustes e novas limitações identificadas durante a operação precisam alimentar o próximo ciclo de engenharia. Assim, o terminal evolui com base em evidências e não apenas em intervenções reativas.

Planejamento de capacidade e reservas técnicas

O aumento de throughput precisa ser confrontado com potência, capacidade de drives, disponibilidade de portas, fibras, espaço em painéis, processamento e armazenamento. A expansão pode exigir reforço de infraestrutura mesmo quando os equipamentos mecânicos principais ainda possuem margem.

Reservas técnicas devem ser registradas e atualizadas após cada intervenção. Recursos aparentemente livres deixam de ser capacidade confiável quando não existe controle sobre seu uso.

Essa gestão permite antecipar gargalos e coordenar investimentos antes que a limitação apareça durante uma expansão.

Operação assistida e estabilização

Após uma modernização, operação assistida permite acompanhar estabilidade de redes, comportamento de intertravamentos, falhas recorrentes e desempenho da cadeia em condição real.

Ajustes feitos nessa fase precisam permanecer sob controle de configuração e retornar à documentação. O encerramento deve ocorrer com pendências tratadas e equipe capaz de diagnosticar e recuperar os sistemas com autonomia.

A revisão técnica periódica deve relacionar throughput, indisponibilidades, tempo de recuperação e capacidade remanescente. Essa leitura ajuda a identificar quando um problema recorrente deixou de ser pontual e passou a indicar necessidade de reforço estrutural.

Com documentação, inventário e indicadores atualizados, a próxima intervenção pode partir de uma baseline confiável e reduzir tempo de levantamento e incerteza de campo.

A combinação entre criticidade, capacidade, condição dos ativos e histórico de falhas permite priorizar investimentos com base em risco real para a cadeia logística.

Essa base também sustenta futuras ampliações com maior controle técnico.

A revisão contínua preserva coerência entre operação, capacidade e documentação e reduz retrabalho em cada nova etapa de modernização.

Isso mantém uma baseline confiável para futuras expansões, auditorias e intervenções.

A rastreabilidade preservada reduz incerteza e melhora a qualidade das decisões técnicas ao longo do ciclo de vida.
