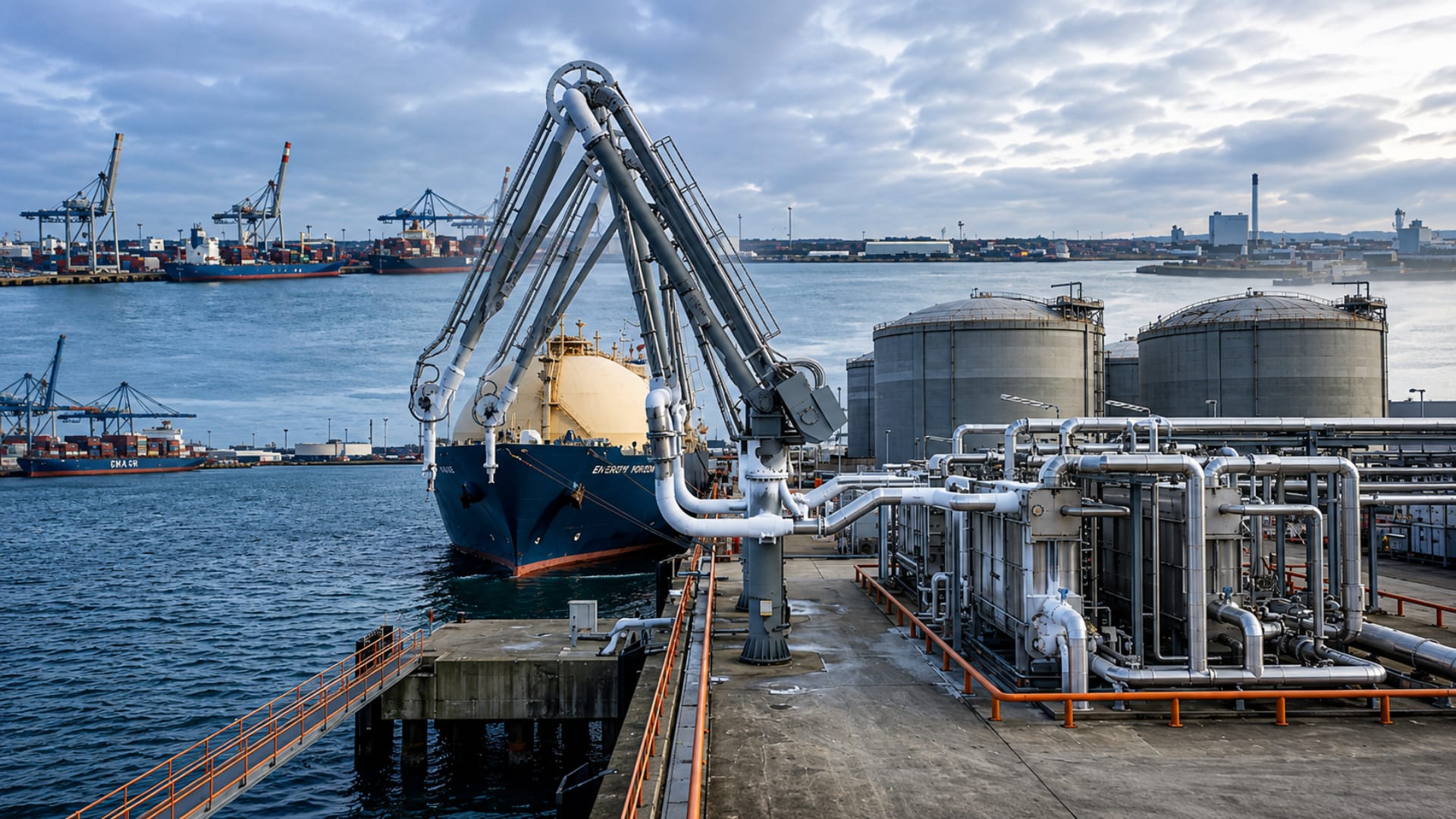

Terminais de GNL e Unidades de Regaseificação: automação, energia e segurança crítica

Terminais de gás natural liquefeito (GNL) e unidades de regaseificação integram recebimento, armazenamento, transferência, vaporização e entrega de gás a sistemas de transporte, distribuição ou consumo. São instalações de elevada criticidade, nas quais processo criogênico, energia, automação, telecomunicações, detecção, segurança eletrônica e resposta a emergências precisam funcionar como uma arquitetura única.

A engenharia desses empreendimentos deve considerar tanto a disponibilidade do processo quanto os riscos associados a inflamáveis, áreas classificadas, interfaces entre pacotes de fornecedores, operação contínua e necessidade de rastreabilidade. Sensores, sistemas de controle, redes OT, painéis, CFTV, controle de acesso, detecção e infraestrutura elétrica não podem ser especificados isoladamente.

Em ampliações e retrofits, a complexidade aumenta porque intervenções precisam coexistir com sistemas em operação, janelas restritas, permissões de trabalho e requisitos rigorosos de gestão de mudanças. Por isso, a baseline do empreendimento, as interfaces e os critérios de teste devem ser estabelecidos antes da implantação.

Desafios de engenharia em terminais de GNL e regaseificação

Condição	Risco ou necessidade	Resposta de engenharia
Processos criogênicos e inflamáveis	falhas de elevada consequência	arquitetura por criticidade, instrumentação, detecção, intertravamentos e critérios de segurança
Áreas classificadas	fontes de ignição e especificação inadequada	classificação, seleção, instalação e documentação compatíveis com a área
Pacotes de fornecedores distintos	interfaces incompletas	matriz de interfaces, requisitos de integração e testes integrados
Operação contínua	impacto de paradas	redundância, contingência e planejamento de intervenções
Perímetro extenso	intrusão e baixa visibilidade	CFTV, controle de acesso, proteção perimetral e resposta
Brownfield	indisponibilidade e incompatibilidade	levantamento, gestão de configuração e migração por etapas

Sistemas, interfaces e confiabilidade operacional

A disponibilidade do terminal depende de cadeias compartilhadas entre processo, automação, energia, telecomunicações e segurança. A análise deve identificar funções críticas, dependências comuns e consequências de falha, evitando interpretar redundância apenas pela duplicação de equipamentos.

Pacotes de processo podem possuir controladores, instrumentos e proteções próprias. Essas fronteiras precisam ser documentadas para definir quem fornece alimentação, sinais, rede, permissivos, alarmes e lógica de integração, além de quem participa dos testes de aceite.

Dados de processo e eventos devem possuir sincronismo e qualidade suficientes para investigação. Quando uma ocorrência envolve controle, energia e segurança simultaneamente, a correlação temporal reduz incerteza e acelera diagnóstico.

Automação, instrumentação e supervisão

Recebimento, transferência, armazenamento, bombeamento e regaseificação dependem de instrumentação confiável e sistemas de controle capazes de tratar estados normais, alarmes, permissivos e condições de falha. O Projeto de Automação Industrial pode estruturar controladores, lógica, instrumentação, interfaces e integração com sistemas SCADA.

Redes industriais e telecomunicações

Redes OT, fibra óptica, comunicação entre áreas, acesso remoto e integração com centros de controle precisam ser projetados segundo criticidade, distância, disponibilidade, segmentação e ambiente. A solução de Redes Industriais e o Projeto de Telecomunicações permitem definir topologias, redundância, meios físicos e interfaces.

Energia crítica, aterramento e proteção

Sistemas de controle, instrumentação, telecomunicações, segurança e servidores dependem de alimentação compatível com a disponibilidade requerida. O Projeto de Sistemas de Energia Crítica e Ininterrupta pode estruturar UPS, autonomia, distribuição, redundância e contingência para cargas selecionadas.

A engenharia elétrica também deve considerar aterramento, equipotencialização, proteção contra surtos e requisitos específicos das áreas classificadas, mantendo coerência entre documentação, equipamentos e condições de campo.

Segurança eletrônica e proteção perimetral

Perímetros, acessos, píeres, áreas de processo, salas técnicas e zonas restritas podem exigir videomonitoramento, controle de acesso, detecção de intrusão e procedimentos de resposta. O Projeto de CFTV IP e Videomonitoramento e o Projeto de Alarme de Intrusão e Proteção Perimetral ajudam a transformar requisitos de segurança em cobertura, zonas, armazenamento, alarmes e integração.

Centro de controle, alarmes e dados operacionais

O centro de controle precisa apresentar informação suficiente para que o operador reconheça condição normal, degradação, falha de instrumento e evento de processo. Alarmes devem possuir prioridade, contexto, tempo de atuação e ação esperada, evitando avalanche de eventos durante uma ocorrência.

Históricos de processo, eventos e mudanças de estado precisam manter sincronismo e retenção compatíveis com investigação técnica. A correlação entre automação, energia, segurança e telecomunicações é particularmente importante quando uma mesma ocorrência produz efeitos em várias disciplinas.

Dashboards de disponibilidade podem acompanhar falhas de comunicação, canais indisponíveis, equipamentos inibidos, condição de UPS e alarmes recorrentes. Essa camada ajuda a identificar degradações antes que se transformem em perda de função.

Alterações em telas, prioridades de alarmes e lógica de apresentação também devem ser controladas. A interface homem-máquina faz parte da configuração operacional e precisa acompanhar a baseline do sistema, especialmente após ajustes realizados durante partida e operação assistida.

Áreas classificadas, proteção e integridade da instalação

Classificação de áreas deve permanecer coerente com equipamentos, métodos de instalação, documentação e alterações de campo. O risco aumenta quando substituições ou ampliações são tratadas como equivalentes sem verificar certificação, temperatura, invólucros, prensa-cabos e demais condições de aplicação.

Inspeção e manutenção fazem parte do ciclo de vida. A condição instalada precisa ser verificável ao longo do tempo, especialmente após intervenções que mudam equipamentos, cabos, caixas, painéis ou arranjos de processo.

Áreas classificadas e segurança da instalação

Em locais onde atmosferas explosivas podem estar presentes, a classificação de áreas influencia seleção, montagem, inspeção e manutenção de equipamentos elétricos e eletrônicos. A engenharia precisa manter coerência entre desenhos de classificação, especificação de equipamentos, certificados, métodos de instalação e alterações realizadas durante o ciclo de vida.

Esse controle é especialmente importante em modernizações. Substituições aparentemente equivalentes podem alterar o tipo de proteção Ex, interfaces de cabos ou condições de instalação. A gestão de configuração deve preservar a rastreabilidade da solução aprovada.

Detecção, alarmes e matriz de causa e efeito

Detecção de gás, fogo e condições anormais precisa estar relacionada a alarmes, permissivos, intertravamentos e ações de resposta. A matriz de causa e efeito deve indicar claramente quais eventos geram alarme, bloqueio, parada ou outra ação operacional.

Essas funções devem ser verificadas em testes integrados, considerando perda de comunicação, falha de alimentação e retorno dos sistemas. A evidência precisa permitir rastrear requisito, sinal, lógica e resultado de teste.

Dependências comuns e continuidade

Energia, rede, instrumentação, servidores e painéis compartilhados podem concentrar risco. Uma função duplicada deixa de ser realmente redundante quando seus canais dependem do mesmo ponto de alimentação, comunicação ou ambiente físico.

A análise de criticidade deve orientar segregação, autonomia e estratégia de recuperação, considerando consequência da indisponibilidade e tempo necessário para restabelecer cada função.

Engenharia ao longo do ciclo de vida

Levantamento e diagnóstico

Em instalações existentes, o Levantamento Cadastral de Engenharia permite confrontar documentos, painéis, redes, equipamentos, rotas, áreas técnicas e interfaces com a condição real de campo.

Projeto e definição de interfaces

O projeto deve consolidar requisitos funcionais, arquitetura, listas de sinais, redes, energia, segurança, responsabilidades e limites de fornecimento. Quando há múltiplos pacotes, uma matriz de interfaces reduz lacunas e sobreposições entre EPCistas, integradores e fabricantes.

Implantação, fiscalização e gestão de mudanças

Durante a execução, alterações de campo precisam ser avaliadas quanto a impacto em segurança, disponibilidade, documentação e testes. O Apoio Técnico à Fiscalização pode controlar interfaces, evidências, pendências e conformidade.

Comissionamento e aceite integrado

O aceite não deve se limitar ao funcionamento individual dos equipamentos. Testes precisam verificar perda de comunicação, falta de energia, alarmes, intertravamentos, redundância, recuperação e integração com sistemas de segurança. O Comissionamento de Equipamentos e o Recebimento Técnico transformam esses requisitos em evidências.

Escopo, aplicações e entregáveis de engenharia

O escopo precisa consolidar requisitos funcionais, interfaces, documentação, critérios de inspeção e testes. Em empreendimentos com múltiplos pacotes, essa estrutura reduz lacunas entre processo, elétrica, automação, telecomunicações e segurança.

Entregáveis devem formar uma baseline utilizável pela operação: diagramas, listas de sinais, redes, endereçamento, certificados, configurações, matrizes de causa e efeito, registros de teste e documentação As-Built precisam refletir a condição efetivamente entregue.

Serviços de engenharia aplicáveis

• Levantamento Cadastral de Engenharia;
• Projeto de Automação Industrial;
• Projeto de Telecomunicações;
• Projeto de Sistemas de Energia Crítica;
• Projeto de CFTV IP e Videomonitoramento;
• Apoio Técnico à Fiscalização;
• Comissionamento de Equipamentos;
• Recebimento Técnico.

Aplicações e subambientes

• terminais terrestres de GNL;
• unidades de regaseificação e interfaces com FSRUs;
• áreas de transferência e recebimento;
• tanques, bombas, vaporizadores e utilidades;
• salas elétricas e de automação;
• centros de controle;
• redes OT e telecomunicações;
• programas de expansão e retrofit.

Considerações de Engenharia

Redundância deve seguir a função crítica

Duplicar componentes isolados não garante continuidade se alimentação, rede, instrumentação ou lógica permanecerem com pontos únicos de falha.

Área classificada é requisito de ciclo de vida

A conformidade não termina no projeto. Alterações, manutenção, substituição de equipamentos e As-Built precisam preservar a coerência com a classificação e os métodos de proteção adotados.

Interfaces precisam ter dono e critério de teste

Quando dois pacotes se conectam, a documentação deve definir sinais, protocolos, limites, responsabilidades e evidências necessárias ao aceite.

Modernização exige estratégia de migração

Trocas de controladores, redes, painéis ou sistemas de segurança em planta ativa precisam prever coexistência temporária, rollback, contingência e janelas de intervenção.

Confiabilidade, capacidade e readiness operacional

Terminais de GNL precisam ser avaliados pela capacidade de manter funções críticas disponíveis em diferentes estados operacionais. Bombas, vaporizadores, utilidades, automação, energia, comunicação e segurança podem possuir redundâncias próprias, mas o desempenho do terminal depende de suas dependências comuns.

A engenharia deve identificar gargalos e pontos únicos de falha entre sistemas. Alimentação compartilhada, redes comuns, instrumentação crítica ou interfaces de pacotes podem limitar a disponibilidade mesmo quando os principais equipamentos de processo possuem reserva instalada.

Capacidade e interfaces de processo

Capacidade nominal de equipamentos não representa automaticamente capacidade operacional do terminal. Restrições de utilidades, energia, transferência, armazenamento e sistemas a jusante podem limitar o throughput efetivo. Essas interfaces precisam ser consideradas em expansões e mudanças de processo.

Quando há interface com FSRU, sistemas externos ou operadores distintos, limites de responsabilidade, comunicação, permissivos, medição e contingência devem ser formalizados para que cada parte saiba como o sistema se comporta em condições normais e degradadas.

Procurement técnico e revisão de pacotes

Pacotes de processo e sistemas auxiliares devem ser revisados quanto às interfaces de energia, automação, telecomunicações, áreas classificadas e manutenção. A aprovação técnica deve verificar compatibilidade com a arquitetura do empreendimento, e não apenas o desempenho isolado do equipamento.

Submittals, listas de sinais, certificados e desenhos de fornecedores precisam permanecer rastreáveis até o aceite. Alterações aprovadas durante fabricação ou instalação devem atualizar a documentação antes da entrada em operação.

FAT, SAT e testes integrados

FAT deve antecipar lógica, alarmes, comunicação e comportamento de pacotes sempre que possível. SAT confirma montagem, alimentação, endereçamento, interfaces e condições de campo. Os testes integrados verificam o comportamento do terminal diante de falhas, contingências e transições operacionais.

Roteiros precisam relacionar requisitos a evidências. Falhas de comunicação, perda de alimentação, indisponibilidade de canal, atuação de alarmes e recuperação devem ser testadas de forma controlada, reduzindo incerteza no handover.

Readiness, handover e operação assistida

Prontidão operacional exige mais do que concluir montagem e testes. Procedimentos, sobressalentes, backups, documentação, treinamento e responsabilidades de manutenção precisam estar disponíveis antes da transferência para operação.

Durante a operação assistida, alarmes, tendências e ocorrências devem ser acompanhados para identificar ajustes necessários. Toda modificação realizada após os testes finais precisa ser incorporada à baseline e aos documentos de encerramento.

Manutenção, inspeção e preservação da conformidade

A manutenção precisa preservar requisitos técnicos e de segurança adotados no projeto. Substituições de equipamentos, cabos, caixas e componentes em áreas classificadas devem manter compatibilidade com a solução aprovada e ser refletidas na documentação.

Histórico de falhas, inspeções e intervenções ajuda a priorizar ativos críticos e detectar degradações recorrentes. O objetivo é impedir que pequenas mudanças acumuladas reduzam gradualmente a confiabilidade ou a rastreabilidade da instalação.

Referências técnicas e requisitos aplicáveis

Terminais de GNL e unidades de regaseificação devem observar requisitos aplicáveis a inflamáveis, instalações elétricas, áreas classificadas, segurança ocupacional e sistemas de proteção. Entre as referências presentes no acervo técnico da A3A estão a NR-20, a NR-10 e a série ABNT NBR IEC 60079, incluindo requisitos para instalações elétricas em atmosferas explosivas.

A relação definitiva de normas deve ser estabelecida pelo escopo, classificação das áreas, tecnologia empregada e requisitos do operador, conectando cada referência às decisões de projeto, instalação, inspeção e aceite.

Modernização, expansão e gestão de configuração

Projetos brownfield exigem uma estratégia explícita de convivência entre sistemas antigos e novos. Intervenções podem demandar redes temporárias, alimentação provisória, bypasses controlados ou operação em configuração degradada por períodos definidos. Cada condição precisa ter responsável e prazo para eliminação.

Antes da janela de corte, o máximo possível deve ser pré-testado. FAT, simulações, validação de lógica e preparação de cabos ou painéis reduzem atividades de descoberta durante uma parada de alto custo.

Modernização e expansão em ambiente operacional

Projetos brownfield precisam equilibrar evolução tecnológica e preservação da operação. A estratégia pode incluir implantação por etapas, sistemas provisórios, testes antecipados, janelas de corte, migração controlada e atualização progressiva da documentação.

Diagramas, listas de sinais, redes, endereçamento, configurações, certificados, matrizes de causa e efeito, registros de testes e As-Built devem formar uma baseline confiável para manutenção e futuras ampliações.

Gestão de mudanças e atualização da baseline

Alterações de firmware, parâmetros, lógica, equipamentos Ex, endereçamento ou interfaces precisam ser avaliadas quanto ao impacto e incorporadas à documentação. A gestão de mudanças evita que a instalação real se afaste progressivamente do projeto e dos critérios de segurança.

Backups e configurações devem ser tratados como parte do ativo. A recuperação precisa ser testável e associada à versão correta dos equipamentos e softwares em operação.

Operação assistida e prontidão operacional

Após a entrada em serviço, a operação assistida permite observar alarmes, tendências, estabilidade das comunicações e comportamento dos sistemas sob carga real. Ajustes necessários precisam retornar à baseline e aos documentos de encerramento.

A transferência para operação deve incluir procedimentos de contingência, inventário, responsabilidades, sobressalentes e critérios para futuras intervenções. A prontidão depende da combinação entre instalação, configuração, documentação e capacidade das equipes.
