Detecção e Alarme de Incêndio: projeto, integração, supervisão e conformidade

Detecção e Alarme de Incêndio é a solução destinada a identificar sinais de incêndio em estágio inicial, sinalizar a ocorrência, comunicar ocupantes e integrar respostas automáticas ou supervisionadas. A arquitetura pode combinar detectores, acionadores manuais, módulos, sirenes, sinalizadores, painéis, laços, supervisão, interfaces e lógica de causa e efeito.

O desempenho depende da adequada seleção do método de detecção, do posicionamento dos dispositivos, da setorização, da supervisão elétrica, da lógica de alarmes, das interfaces com outros sistemas e dos testes de aceitação.

O projeto deve partir dos riscos, ocupação, geometria, processos, ventilação, materiais e estratégia de emergência. Não existe uma única tecnologia de detector adequada a todos os ambientes.

Necessidade	Risco	Resposta de engenharia
Detecção precoce	Incêndio evolui sem identificação	Sensoriamento compatível com o fenômeno esperado
Alarmes localizados	Resposta lenta	Endereçamento, setorização e identificação clara
Evacuação	Ocupantes não recebem aviso	Sinalização audiovisual e integração com emergência
Integrações	Sistemas atuam de forma desconectada	Matriz de causa e efeito
Falhas ocultas	Dispositivos indisponíveis sem percepção	Supervisão de laços e circuitos

Arquitetura da solução

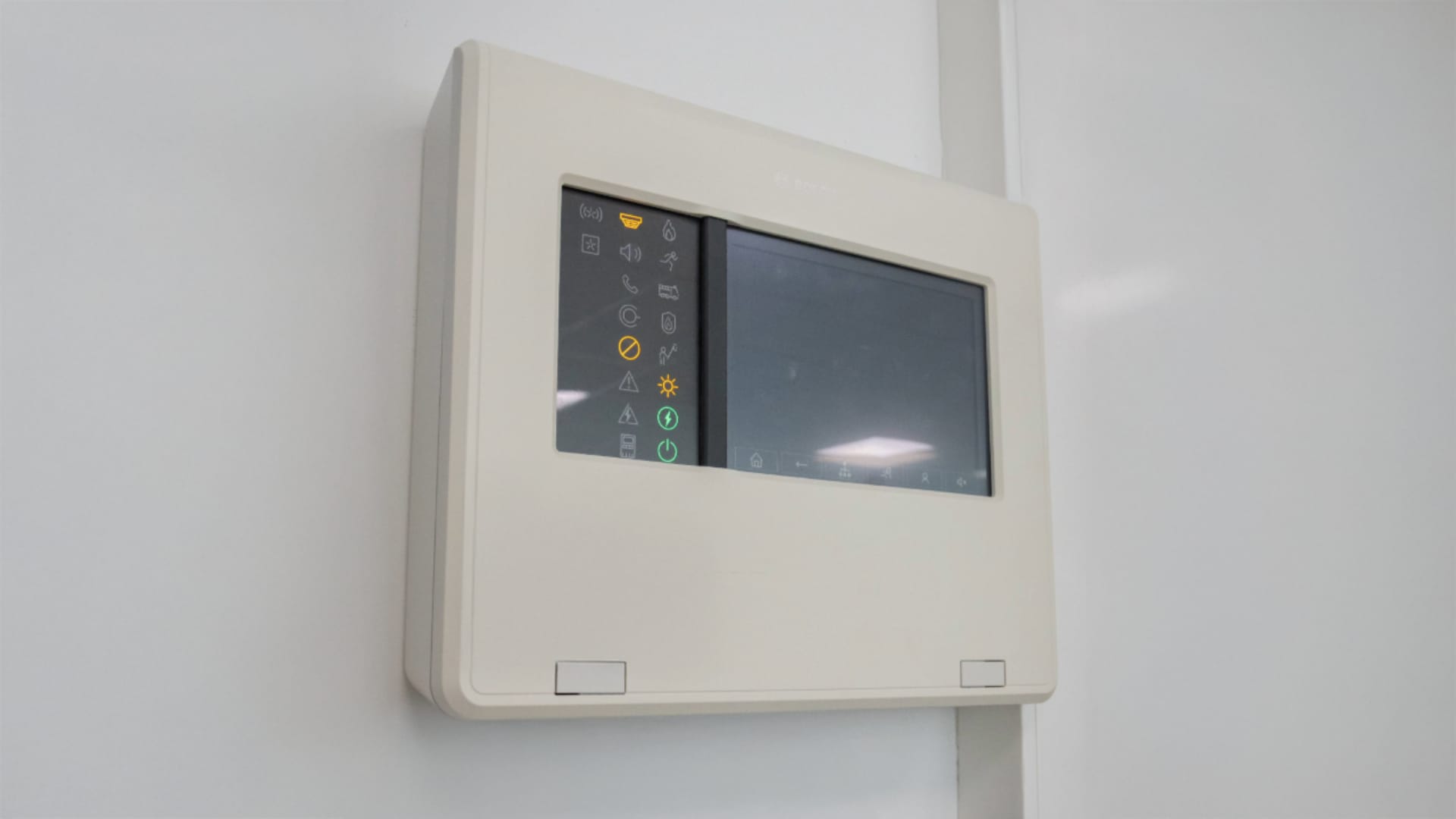

Painel de alarme de incêndio

Centraliza laços, eventos, supervisão, alarmes e interfaces. Capacidade, redundância, número de endereços, fontes e comunicação precisam ser compatíveis com a escala.

Detectores

Detectores de fumaça, temperatura, chama, aspiração e outras tecnologias devem ser selecionados conforme risco e ambiente.

Acionadores e sinalização

Acionadores manuais, sirenes e sinalizadores permitem intervenção humana e comunicação aos ocupantes. Cobertura e audibilidade/visibilidade precisam ser verificadas.

Módulos e interfaces

Módulos monitoram ou comandam equipamentos externos, permitindo integração com portas, elevadores, HVAC, sistemas de supressão e supervisão.

Tecnologias e critérios de detecção

É adequada a muitos cenários de combustão com geração de partículas. Correntes de ar, poeira e processo podem exigir seleção e posicionamento específicos.

Detecção térmica. Pode ser utilizada onde fumaça é inadequada ou onde a condição térmica representa o fenômeno mais relevante. Resposta é normalmente mais tardia que detecção de fumaça.

Detecção por aspiração. Sistemas aspirados podem detectar concentrações muito baixas e são úteis em Data Centers, salas técnicas e ambientes com necessidade de detecção precoce.

Detecção de chama e aplicações especiais. Detectores de chama podem ser adequados a riscos de combustão rápida ou líquidos inflamáveis. Campo de visão e interferências precisam ser analisados.

Setorização e endereçamento. A identificação do evento precisa permitir localizar rapidamente origem e condição. Sistemas endereçáveis oferecem granularidade e diagnóstico superiores em instalações maiores.

Laços, circuitos e supervisão. Laços e circuitos precisam ser supervisionados contra abertura, curto e falha de alimentação conforme a arquitetura. Isoladores podem limitar propagação de falhas.

Integrações, resposta e causa e efeito

A matriz define qual evento produz qual resposta: alarme, liberação de portas, parada ou comando de HVAC, atuação de elevadores, sinalização, supressão ou comunicação.

Essa lógica precisa ser documentada e testada ponta a ponta.

Integração com HVAC e pressurização. O SDAI pode comandar ou supervisionar sistemas relacionados à fumaça e evacuação. A interface deve ser claramente definida entre disciplinas.

Integração com controle de acesso e elevadores. Portas e elevadores podem precisar assumir estados específicos em emergência. O comportamento deve ser coordenado e validado com todas as disciplinas envolvidas.

Alimentação e autonomia. Fontes e baterias precisam sustentar o sistema conforme requisitos de projeto. Consumo em supervisão e alarme deve ser considerado separadamente.

Cabeamento e integridade de circuitos. Cabos, rotas e métodos de instalação precisam ser compatíveis com a função e a condição de incêndio considerada. Segregação e proteção física são relevantes.

Supervisão e operação. Alarmes, falhas, desabilitações e testes precisam ser claramente diferenciados. O operador deve reconhecer o estado do sistema e agir conforme procedimento.

Especificação e contratação

A especificação deve definir arquitetura, detectores, painéis, laços, sinalização, interfaces, autonomia, lógica, testes e documentação.

Comissionamento, operação e ciclo de vida

O ciclo começa pela análise de risco e estratégia de detecção. Depois são definidos dispositivos, zonas, painéis, interfaces e matriz de causa e efeito.

Na implantação, endereçamento, lógica, laços e sinalização são configurados. Durante a operação, testes periódicos e gestão de desabilitações precisam preservar confiabilidade.

Verificação, testes e critérios de aceite. O aceite deve testar detectores, acionadores, sinalização, falhas, laços, módulos, interfaces e cada lógica da matriz de causa e efeito.

Testes precisam registrar dispositivo, evento, resposta esperada e resposta observada.

Documentação e rastreabilidade. O dossiê deve registrar plantas, endereços, laços, zonas, dispositivos, fontes, interfaces, matriz de causa e efeito, resultados de testes e as built.

Confiabilidade e considerações de engenharia

Mais sensibilidade não significa melhor sistema

Falsos alarmes recorrentes reduzem confiança e podem comprometer resposta.

A matriz de causa e efeito é parte central do projeto

Integrações sem lógica documentada dificultam teste e operação.

Falha supervisionada é diferente de falha silenciosa

A arquitetura deve permitir identificar indisponibilidades relevantes.

Critérios de seleção do método de detecção. A tecnologia deve ser escolhida conforme o fenômeno esperado no estágio inicial do incêndio. Fumaça, calor e chama possuem comportamentos distintos e podem ser influenciados por ventilação, altura, processo e geometria.

Ambientes com poeira, vapor, aerossóis ou variações térmicas podem exigir estratégias específicas para evitar alarmes indesejados.

Altura, geometria e estratificação. Pé-direito elevado, mezaninos, forros e estratificação de fumaça podem alterar o tempo de chegada aos detectores. A posição precisa considerar o comportamento esperado do fluxo térmico.

Galpões, átrios e áreas de grande volume podem exigir métodos de detecção diferentes dos utilizados em salas convencionais.

Detecção em Data Centers e salas técnicas. Ambientes com alta criticidade podem utilizar detecção precoce por aspiração, associada a detectores convencionais e integração com supressão quando aplicável. Fluxos de ar elevados precisam ser considerados.

Piso elevado, forro e corredores podem formar volumes independentes de detecção conforme o risco e a estratégia adotada.

Detecção em ambientes industriais. Processos industriais podem produzir fumaça, poeira, calor, vapor ou radiação que interfere em sensores convencionais. A tecnologia precisa ser selecionada considerando a assinatura normal do processo.

Detectores de chama, temperatura linear, aspiração ou tecnologias especiais podem ser mais adequados em determinadas aplicações.

Alarmes, pré-alarmes e níveis de resposta. Algumas arquiteturas permitem múltiplos níveis de sensibilidade ou pré-alarme. Isso pode apoiar investigação antecipada antes de uma condição de alarme geral.

A operação precisa compreender claramente a diferença entre pré-alarme, alarme, falha, supervisão e desabilitação.

Audibilidade, inteligibilidade e sinalização visual. Sirenes e sinalizadores devem alcançar ocupantes nas condições reais de ruído, layout e iluminação. Ambientes industriais ou com barreiras acústicas podem exigir soluções diferenciadas.

Quando existe evacuação por voz, a integração entre detecção e sistema de áudio precisa ser coordenada para evitar mensagens conflitantes.

Integração com supressão. Quando o SDAI participa do disparo ou da confirmação de sistemas de supressão, a lógica deve incluir critérios de confirmação, temporização, abort e intertravamentos conforme o risco.

A atuação automática precisa ser verificada por testes funcionais seguros e documentação detalhada da causa e efeito.

Desabilitações e bypass controlado. Manutenção pode exigir desabilitação temporária de dispositivos ou zonas. Esse estado precisa ser visível, autorizado e acompanhado por procedimento compensatório quando necessário.

Desabilitações esquecidas representam risco significativo e devem ser tratadas por governança operacional.

Manutenção e testes periódicos. Detectores, acionadores, sirenes, módulos, fontes e baterias precisam de inspeções e testes ao longo da vida útil. Contaminação e envelhecimento podem alterar sensibilidade.

O histórico de falhas e manutenção ajuda a identificar dispositivos recorrentes e zonas problemáticas.

Redundância e continuidade de supervisão. Em instalações críticas, falhas de painel, laço, comunicação ou alimentação podem exigir arquitetura que limite o impacto a uma região controlada.

Isoladores, painéis distribuídos, redes redundantes ou supervisão remota podem aumentar resiliência conforme a criticidade.

Interface com brigada e plano de emergência. O sistema precisa apoiar procedimentos reais de emergência. A identificação apresentada no painel deve ser compreensível para brigada, segurança e manutenção.

Mapas, nomenclatura de zonas e procedimentos de resposta devem permitir localizar rapidamente o evento e verificar sua condição.

Integração com supervisão predial. Eventos do SDAI podem ser compartilhados com BMS ou plataformas de supervisão, desde que a função primária de segurança permaneça preservada. A integração deve ser monitorada e não criar dependência indevida.

Falhas de comunicação entre plataformas precisam ser identificadas sem mascarar o estado real do painel de incêndio.

Endereçamento e nomenclatura operacional. Endereços técnicos precisam ser associados a descrições físicas claras. Mensagens como “Detector 127” têm pouco valor operacional se não indicarem ambiente, pavimento ou setor.

Padronizar nomenclatura melhora testes, manutenção, treinamento e resposta a eventos.

Testes integrados de causa e efeito. Além do teste unitário dos dispositivos, o comissionamento deve validar cenários completos. Um detector em alarme pode precisar gerar sinalização, liberar portas, comandar ventilação e registrar evento em sistemas externos.

O teste deve registrar condição inicial, estímulo, sequência de respostas, temporizações e resultado final.

Indicadores operacionais e confiabilidade. Falhas recorrentes, dispositivos contaminados, alarmes espúrios, zonas desabilitadas e baterias degradadas devem ser acompanhados como indicadores de confiabilidade.

Tendências permitem atuar antes que a disponibilidade do sistema seja comprometida.

Operação assistida após comissionamento. Após a entrada em operação, um período de acompanhamento ajuda a verificar estabilidade de detectores, alarmes indevidos, falhas recorrentes e entendimento da equipe sobre mensagens e procedimentos.

Ajustes de sensibilidade ou lógica só devem ser realizados de forma controlada, mantendo a rastreabilidade do projeto e sem reduzir a cobertura prevista.

Gestão de mudanças. Alterações de layout, divisórias, climatização, ocupação ou processo podem modificar a dinâmica de fumaça e a cobertura. O sistema precisa ser reavaliado sempre que o ambiente mudar de forma relevante.

Novos dispositivos, mudanças de laço e alterações de causa e efeito devem atualizar desenhos, programação e documentação de testes.

Aceite documental e treinamento. O recebimento não se encerra nos testes. A equipe de operação precisa receber diagramas, matriz de causa e efeito, lista de endereços, procedimentos e treinamento compatível com as funções que executará.

Documentação incompleta transforma manutenção e resposta em atividade dependente do fornecedor ou de conhecimento informal.

Aplicações e ambientes

Detecção e alarme de incêndio pode ser aplicada em edifícios corporativos, hospitais, Data Centers, indústrias, logística, aeroportos, campi e infraestrutura crítica.

Serviços que materializam a solução

A estruturação pode envolver Projeto de Detecção e Alarme de Incêndio, Projeto Executivo e Integração de Sistemas.

Na entrega, Ensaios e Testes Técnicos, Comissionamento, Recebimento Técnico e As-Built de Engenharia consolidam funcionamento e evidências.
