Usinas Eólicas: infraestrutura elétrica, automação, telecomunicações e operação

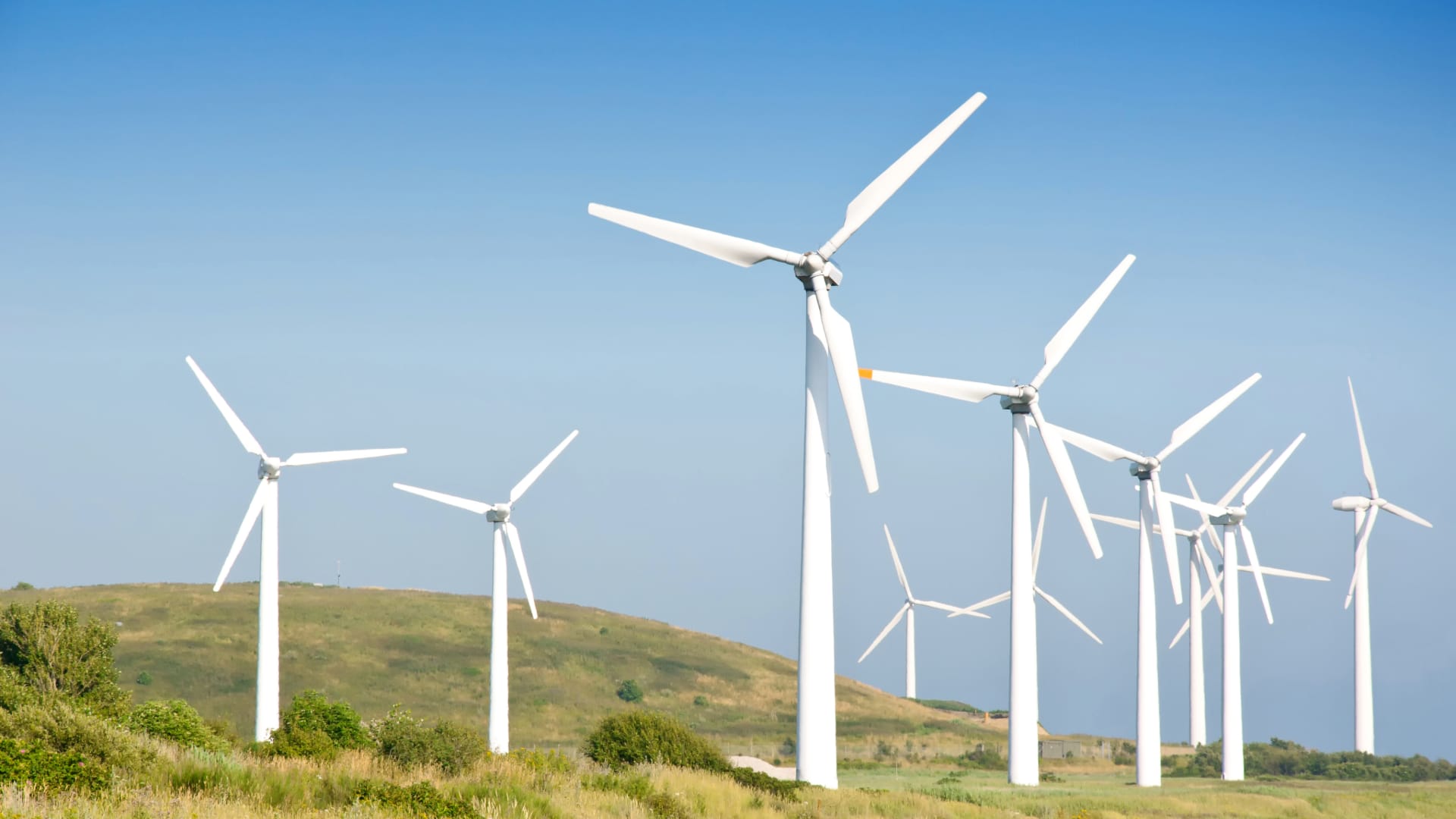

Usinas eólicas são sistemas de geração distribuídos em grandes áreas, formados por aerogeradores, redes coletoras de média tensão, subestações, sistemas auxiliares, telecomunicações, supervisão e infraestrutura de segurança. A disponibilidade do empreendimento depende da integração entre equipamentos eletromecânicos, proteção, automação, rede óptica, energia auxiliar e centros de operação.

O ambiente de implantação adiciona condicionantes relevantes: estruturas elevadas e expostas, incidência de descargas atmosféricas, vento, maresia em regiões costeiras, acesso remoto, longas distâncias entre ativos e dificuldade logística para manutenção. A engenharia precisa considerar essas condições desde o projeto para reduzir indisponibilidade e preservar capacidade de diagnóstico.

Em parques novos, a integração entre fornecedores deve ser organizada antes da construção. Em parques existentes, modernizações exigem levantamento preciso do estado atual, avaliação de obsolescência e estratégia de migração. Em ambos os casos, proteção, SCADA, telecomunicações, subestação e documentação precisam representar a mesma arquitetura técnica.

Condicionantes e requisitos de engenharia em parques eólicos

Condição do parque	Implicação técnica	Critério de engenharia
Aerogeradores distribuídos em extensa área	Falhas de comunicação ou energia podem afetar conjuntos de ativos	Backbone resiliente, segmentação por trechos, supervisão e documentação de rotas
Torres e estruturas expostas	Maior exposição a descargas atmosféricas e surtos	SPDA, equipotencialização, DPS e coordenação de proteção
Operação remota	Falhas precisam ser diagnosticadas antes do deslocamento de equipe	SCADA, telemetria, alarmes, acesso remoto controlado e gestão de ativos
Rede coletora de média tensão	Falhas podem retirar múltiplos aerogeradores	Seletividade, proteção, seccionamento e localização de defeitos
Ambiente severo e acesso restrito	Manutenção possui maior tempo e custo logístico	Criticidade, sobressalentes, monitoramento de condição e planejamento de intervenção

Arquitetura elétrica e rede coletora

A energia produzida pelos aerogeradores é coletada por circuitos de média tensão que convergem para subestações do parque. Cabos, terminações, emendas, cubículos, transformadores e dispositivos de proteção precisam ser dimensionados para corrente, curto-circuito, isolamento, ambiente e regime de operação.

A solução de instalações elétricas de média tensão precisa considerar seletividade e capacidade de isolar falhas com o menor impacto possível. Um defeito em um trecho da rede coletora não deve retirar uma parcela maior da geração que o necessário quando a topologia permite seccionamento.

A subestação elevadora concentra transformação, medição, proteção, comando e interface com o sistema elétrico. Diagramas unifilares, estudos, ajustes de relés e lógicas de intertravamento precisam permanecer coerentes com a configuração real do parque.

Proteção elétrica, seletividade e conexão ao sistema

Proteções de aerogeradores, transformadores, alimentadores e subestações precisam formar uma filosofia coordenada. Funções, zonas, tempos e bloqueios devem ser definidos a partir dos estudos elétricos e das exigências de conexão. Alterações na topologia ou nos equipamentos podem exigir revisão dos ajustes.

A geração eólica utiliza conversores eletrônicos e possui comportamento específico diante de faltas e distúrbios. Estudos precisam representar corretamente as características dos equipamentos instalados. A simples aplicação de premissas de máquinas síncronas convencionais pode produzir conclusões inadequadas para proteção e estabilidade.

Medição e telecomando também fazem parte da interface de conexão. Estados, grandezas, alarmes e comandos precisam chegar aos centros responsáveis com sincronismo e qualidade adequados.

SCADA, controle e supervisão dos aerogeradores

O SCADA deve permitir acompanhar estado, potência, alarmes, disponibilidade, condições ambientais e eventos dos aerogeradores. A plataforma precisa distinguir perda de comunicação, falha do equipamento e condição operacional normal. Sem estados de qualidade, ausência de dados pode ser interpretada incorretamente.

Alarmes precisam possuir prioridade e contexto. Uma falha de yaw, temperatura elevada, indisponibilidade de comunicação ou perda de alimentação auxiliar têm consequências diferentes e devem orientar respostas distintas. Histórico e sequência de eventos ajudam a identificar falhas recorrentes e tendências.

Comandos remotos precisam respeitar permissivos e estados seguros. A integração entre sistemas do fabricante, SCADA do parque e centro de operação deve definir claramente quem envia comandos, quem confirma execução e como falhas de comunicação são tratadas.

Telecomunicações e backbone óptico do parque

O backbone de fibra óptica interliga aerogeradores, subestações, torres meteorológicas e centros de operação. Topologia, reservas, caixas de emenda, DIOs e rotas precisam ser documentados de forma que a manutenção consiga localizar rapidamente qualquer interrupção.

Redundância lógica deve ser analisada juntamente com o caminho físico. Dois enlaces no mesmo cabo ou duto permanecem sujeitos ao mesmo rompimento. Quando a operação exige alta disponibilidade, rotas e pontos de concentração precisam ser avaliados por domínio de falha.

O Projeto de Telecomunicações deve considerar endereçamento, segmentação, gerenciamento, sincronismo, serviços auxiliares e integração com sistemas externos. A rede precisa transportar dados de supervisão e manutenção com desempenho previsível.

SPDA, MPS, DPS e equipotencialização

Aerogeradores são estruturas elevadas e naturalmente expostas a descargas atmosféricas. A proteção precisa considerar captação, descidas, caminhos de corrente, equipotencialização e medidas de proteção contra surtos para sistemas elétricos e eletrônicos.

DPS deve ser coordenado ao longo das zonas de proteção e interfaces. Energia, comunicação, sensores e sinais podem conduzir sobretensões para equipamentos sensíveis. A estratégia de Medidas de Proteção contra Surtos precisa considerar suportabilidade, nível de proteção, proteção de retaguarda e comprimentos de conexão.

Equipotencialização e aterramento também influenciam segurança e compatibilidade eletromagnética. Continuidade das ligações, corrosão e qualidade das conexões precisam ser verificadas ao longo do ciclo de vida.

Monitoramento de condição e manutenção dos aerogeradores

Vibração, temperatura, lubrificação, estado de rolamentos, gearbox, gerador, conversores e sistemas hidráulicos podem indicar degradação antes da falha funcional. O monitoramento de condição precisa produzir dados confiáveis e comparáveis ao longo do tempo.

Tendências são tão importantes quanto limites absolutos. Um componente pode permanecer dentro da faixa admissível e ainda apresentar evolução anormal. A análise deve considerar histórico, condição ambiental e comportamento de equipamentos semelhantes.

A criticidade deve orientar manutenção e sobressalentes. Componentes com grande impacto e longo prazo de reposição exigem estratégia diferente de itens substituíveis rapidamente. A gestão de ativos deve relacionar falha, energia não gerada, tempo de reparo e custo de intervenção.

Energia auxiliar e continuidade dos sistemas de controle

Aerogeradores e sites de comunicação possuem circuitos auxiliares responsáveis por controle, iluminação, bombas, sistemas eletrônicos e telecomunicações. A perda dessa alimentação pode retirar capacidade de supervisão ou impedir retorno automático à operação.

UPS, baterias e fontes DC devem ser dimensionadas por função, autonomia e ambiente. Temperaturas internas, envelhecimento e ciclos de descarga influenciam desempenho das baterias. Alarmes de perda de rede, baixa tensão e falha de carregador precisam ser enviados ao centro de operação.

A manutenção deve permitir isolar circuitos sem retirar funções desnecessariamente. Essa característica depende de seccionamento, identificação e distribuição adequados desde o projeto.

Estações meteorológicas e qualidade dos dados

Velocidade e direção do vento, temperatura, pressão e outras variáveis meteorológicas são importantes para operação e análise de desempenho. Sensores precisam ser instalados, calibrados, sincronizados e mantidos de forma compatível com sua função.

Dados inválidos podem afetar diagnóstico e comparação de performance. A plataforma deve identificar valores congelados, perda de comunicação e medições fora de faixa. Qualidade do dado é parte da engenharia de supervisão.

Segurança física e acesso a ativos remotos

Subestações, centros de controle, almoxarifados e acessos ao parque exigem níveis de segurança diferentes. Controle de acesso, videomonitoramento e proteção perimetral devem ser dimensionados conforme riscos e capacidade de resposta.

Em áreas extensas, câmeras precisam considerar topografia, iluminação, distância, energia e telecomunicações. A integração com alarmes deve apresentar contexto suficiente para que a operação reconheça a área afetada e acione a resposta adequada.

Cibersegurança e acesso remoto de manutenção

Aerogeradores, relés, switches, SCADA e gateways possuem interfaces digitais que precisam ser segmentadas e governadas. Acesso remoto de fabricantes deve ser controlado, registrado e compatível com a política operacional do empreendimento.

Atualizações de firmware e software exigem análise de compatibilidade e rollback. Alterações realizadas em campo ou remotamente precisam ser registradas para que a configuração oficial permaneça atualizada.

Backups de parâmetros, lógicas e servidores devem ser armazenados de forma controlada e periodicamente verificados. Recuperação é parte da segurança e da disponibilidade.

Implantação, inspeção e controle de qualidade

Parques eólicos repetem padrões em dezenas ou centenas de aerogeradores. Detalhes típicos de fibra, aterramento, painéis, identificação e energia ajudam a reduzir variabilidade. Entretanto, condições de cada local podem exigir exceções controladas.

Inspeções devem acompanhar execução em vez de se concentrar apenas no final. Terminações, fusões, identificação, continuidade de aterramento, organização de painéis e proteção mecânica podem ser verificados progressivamente.

Alterações de campo precisam retornar ao projeto e ao as built. Sem controle de mudanças, a documentação perde rapidamente a capacidade de representar a planta instalada.

Procurement técnico e interfaces entre fornecedores

Aerogeradores, subestação, SCADA, rede óptica, segurança e sistemas auxiliares podem pertencer a contratos distintos. A matriz de interfaces precisa definir protocolos, fibras, alimentação, módulos ópticos, sinais, licenças, servidores, sincronismo e responsabilidades de teste.

A análise técnica de propostas deve avaliar aderência aos requisitos e impacto no ciclo de vida. Mudanças de equipamento podem alterar dissipação, consumo, protocolo, gerenciamento ou suporte. Equivalência precisa ser sistêmica, não apenas comercial.

Comissionamento e testes integrados

O comissionamento deve verificar rede coletora, proteção, comandos, telecomunicações, SCADA, alarmes, sincronismo e segurança. Ensaios ópticos precisam ser rastreáveis às fibras e enlaces correspondentes.

Testes de contingência ajudam a comprovar a arquitetura. Perda de enlace, equipamento de rede, alimentação auxiliar ou servidor deve produzir comportamento conhecido quando existe redundância prevista.

O Comissionamento de Equipamentos deve relacionar procedimentos, requisitos e evidências. O aceite final consolida pendências e confirma que a documentação representa a configuração testada.

Modernização, obsolescência e repotenciação

Parques existentes podem exigir substituição de switches, servidores, relés, sistemas de supervisão ou equipamentos auxiliares antes do fim da vida estrutural dos aerogeradores. O planejamento precisa considerar obsolescência, suporte e compatibilidade.

Repotenciação ou substituição de aerogeradores pode alterar potência, curto-circuito, rede coletora, proteção e telecomunicações. O impacto deve ser analisado antes da implantação para evitar que infraestrutura comum se torne limitante.

Roadmaps de modernização ajudam a coordenar projetos em anos diferentes e preservar uma arquitetura de referência coerente.

Documentação, gestão de configuração e ativos

Diagramas, planos de fibras, endereçamento, ajustes de proteção, configurações e inventário precisam permanecer sincronizados. O As-Built de Engenharia deve refletir o estado efetivamente aceito.

A gestão de ativos deve relacionar cada equipamento a localização, versão, garantia, histórico e criticidade. Essa base ajuda a priorizar manutenção e renovação por consequência operacional.

Considerações de Engenharia

Redundância de rede precisa considerar a rota física

Dois caminhos lógicos no mesmo cabo permanecem sujeitos ao mesmo rompimento. Diversidade precisa ser analisada de ponta a ponta.

Dados confiáveis são parte da disponibilidade

Uma turbina pode estar operando e ainda assim permanecer invisível à operação se comunicação, sincronismo ou sensores estiverem degradados.

SPDA e MPS precisam ser coordenados

A exposição das torres exige tratar caminhos de corrente, equipotencialização e proteção dos sistemas eletrônicos como uma arquitetura única.

Manutenção começa no projeto

Identificação, acesso, sobressalentes, telemetria e documentação determinam quanto tempo uma falha leva para ser localizada e corrigida.

Desempenho, disponibilidade e análise de perdas

O desempenho do parque deve ser analisado distinguindo disponibilidade técnica, limitações externas, indisponibilidades programadas, curtailment e condições meteorológicas. Agrupar todas as perdas em um único indicador reduz a capacidade de identificar causas e priorizar ações.

A análise pode comparar aerogeradores submetidos a condições semelhantes, observando potência, vento, temperatura e estados operacionais. Desvios persistentes ajudam a identificar degradação, parametrização inadequada ou necessidade de manutenção. Essa leitura depende de dados sincronizados e de qualidade.

Falhas de comunicação precisam ser tratadas separadamente de falhas do equipamento. Quando o SCADA perde visibilidade de uma turbina, a geração pode continuar, mas a capacidade de diagnóstico e controle fica reduzida. Esse estado precisa ser reconhecido e contabilizado adequadamente.

Infraestrutura civil, acessos e condicionantes de manutenção

A disponibilidade também é influenciada por acesso físico. Estradas internas, plataformas, drenagem e áreas de manobra condicionam o tempo de chegada de equipes e equipamentos. Em regiões sujeitas a chuvas intensas ou terrenos difíceis, manutenção pode depender diretamente da condição da infraestrutura civil.

Salas, abrigos e pontos de concentração precisam permitir intervenção segura. Espaço, iluminação, ventilação, identificação e organização de cabos reduzem tempo de diagnóstico. A engenharia deve considerar manutenção desde o layout, e não apenas após a entrada em operação.

Em parques costeiros, corrosão e maresia podem acelerar degradação de estruturas, gabinetes, conexões e equipamentos externos. Materiais, tratamentos e rotina de inspeção precisam refletir a exposição real.

Capacidade de rede, crescimento e infraestrutura comum

Backbone, servidores, storage, sincronismo, serviços auxiliares e subestação atendem vários ativos simultaneamente. Expansões de sensores, câmeras, sistemas de condição ou novas integrações podem consumir recursos comuns sem alterar diretamente a potência instalada do parque.

Portas, fibras, processamento, armazenamento, licenças e potência auxiliar precisam ser acompanhados como capacidade de engenharia. Reservas não documentadas deixam de ser confiáveis e podem desaparecer em expansões pontuais.

O planejamento deve estabelecer limites e gatilhos para reforço. Isso permite antecipar investimentos e evita que uma futura modernização seja condicionada por recursos comuns já saturados.

Gestão de requisitos e controle de mudanças

Requisitos de proteção, telecomunicações, disponibilidade, sincronismo, segurança e documentação precisam permanecer ligados às evidências que os comprovam. Uma alteração de equipamento ou configuração deve indicar quais estudos, diagramas, parâmetros e testes precisam ser revistos.

Durante a implantação e a operação, mudanças de firmware, endereçamento, lógica ou topologia podem afetar interfaces existentes. O controle de mudanças evita que essas alterações permaneçam apenas na configuração de campo e se percam da base documental.

Em parques com fornecedores distintos, uma arquitetura de referência ajuda a preservar padrões de identificação, rede, documentação e integração. Novas soluções devem demonstrar aderência ou registrar formalmente as exceções.

Aceite por blocos e entrada progressiva em operação

Empreendimentos extensos podem ser comissionados por circuitos, grupos de aerogeradores ou etapas. A aceitação progressiva permite identificar problemas enquanto equipes ainda estão mobilizadas e reduz o acúmulo de pendências para o final.

Cada etapa deve registrar quais ativos foram testados, quais configurações estavam vigentes e quais interfaces permanecem temporárias. Quando o parque assume operação parcial, limites e contingências precisam estar claros para evitar que soluções provisórias se tornem permanentes sem avaliação.

Handover e operação assistida

O handover deve reunir diagramas, ajustes, planos de fibras, inventário, configurações, backups, relatórios de ensaio, garantias e procedimentos de recuperação. A equipe de operação precisa receber informação suficiente para localizar falhas e restaurar sistemas sem depender do conhecimento informal da implantação.

Um período de operação assistida pode acompanhar alarmes, estabilidade das redes, desempenho dos aerogeradores, falhas recorrentes e pendências documentais. O encerramento deve ocorrer quando a configuração estiver consolidada e a equipe responsável possuir autonomia para operar e manter a infraestrutura.

Critérios de aceitação e rastreabilidade técnica

Requisitos de disponibilidade, proteção, comunicação, desempenho e segurança precisam ser vinculados às evidências que os comprovam. Um requisito pode ser demonstrado por cálculo, inspeção, ensaio, FAT, SAT ou teste integrado, mas o método precisa estar definido antes do aceite.

Essa rastreabilidade facilita o controle de mudanças. Quando um equipamento, rota ou configuração é alterado, a equipe consegue identificar quais documentos, estudos e testes precisam ser revisados. Isso evita que a configuração final se afaste silenciosamente da base de engenharia aprovada.

O fechamento técnico deve consolidar resultados, pendências, desvios aceitos e versões finais. Essa base sustenta auditoria, manutenção e futuras modernizações do parque.

Operação assistida e revisão de desempenho

Após entrada em operação ou modernização, um período assistido permite acompanhar alarmes, estabilidade da rede, comportamento de redundância, qualidade dos dados e falhas recorrentes. Ajustes realizados nessa fase precisam permanecer sob controle de configuração.

O encerramento deve ocorrer com documentação revisada, backups válidos e equipe de operação capaz de diagnosticar e restaurar os sistemas com autonomia.

Inspeções periódicas e preservação da confiabilidade

SPDA, aterramento, fibras, fontes auxiliares e sistemas de redundância precisam ser inspecionados ao longo da vida útil. Conexões podem degradar, baterias envelhecem e rotas podem ser alteradas por obras. A confiabilidade projetada precisa ser preservada por manutenção verificável.

Resultados de inspeções devem alimentar a gestão de ativos e orientar prioridades. Uma anomalia em componente comum a vários aerogeradores pode justificar intervenção antes de falhas individuais menos críticas.

Essa abordagem reduz manutenção puramente reativa e melhora previsibilidade de indisponibilidade e logística de campo.

Padronização entre aerogeradores e exceções de campo

A repetição de ativos favorece padrões para rede, identificação, fibra, aterramento, painéis e documentação. A padronização reduz variação de execução e simplifica treinamento e manutenção.

Entretanto, topografia, distância, acesso e condições ambientais podem exigir exceções. Essas diferenças precisam ser registradas e aprovadas para que não se tornem improvisações desconhecidas da operação.

O as built deve indicar claramente essas exceções e preservar a rastreabilidade entre cada aerogerador, sua rota de comunicação, alimentação auxiliar e equipamentos associados.

A repetição de ativos favorece critérios comuns de identificação, rede, fibra, aterramento e documentação. Padrões bem definidos reduzem variação entre aerogeradores e simplificam manutenção.

Condições locais podem exigir exceções, mas essas diferenças precisam ser registradas para que a operação conheça rotas, equipamentos e particularidades de cada posição.

O as built deve preservar essa rastreabilidade e permitir comparar ativos semelhantes ao investigar falhas recorrentes ou desempenho diferente entre unidades.

Esses registros também ajudam a planejar futuras ampliações e a identificar quando reservas de fibras, portas ou capacidade de supervisão precisam ser reforçadas.

A base de engenharia precisa acompanhar essas evoluções e manter coerência entre configuração, documentação e critérios de manutenção, permitindo que futuras expansões ocorram sem perda de rastreabilidade.

Essa coerência reduz retrabalho, melhora o diagnóstico e preserva a capacidade de evolução técnica do parque ao longo do ciclo de vida.

Isso mantém previsibilidade para operação e manutenção futuras.

O resultado é uma base técnica mais estável para futuras ampliações, modernizações e análises de desempenho.
