Sistemas de Armazenamento de Energia (BESS): integração elétrica, controle e segurança

Sistemas de Armazenamento de Energia em Baterias — BESS — integram baterias, conversores, transformadores, proteção, climatização, detecção, automação, telecomunicações e sistemas de gestão de energia. A engenharia precisa coordenar essas disciplinas como um sistema único para garantir segurança, disponibilidade e desempenho.

A criticidade do BESS está nas interfaces entre tecnologia eletroquímica, infraestrutura elétrica, controle e condições ambientais. Falhas de comunicação, proteção, refrigeração ou lógica podem reduzir capacidade, interromper operação ou aumentar risco.

Em projetos conectados à rede, requisitos de conexão, seletividade, controle de potência e integração com SCADA ou EMS também precisam ser considerados desde o início.

Desafios de engenharia em sistemas BESS

Condição	Risco ou necessidade	Resposta de engenharia
Alta densidade energética	risco térmico e propagação	detecção, compartimentação, climatização e resposta
Conversores e cargas não lineares	harmônicas e distúrbios	estudos elétricos e qualidade de energia
Múltiplos sistemas de controle	interfaces inconsistentes	integração entre BMS, PCS, EMS e SCADA
Conexão à rede	requisitos de proteção e operação	coordenação, seletividade e critérios de conexão
Condições ambientais	degradação e perda de desempenho	HVAC, monitoramento e gestão térmica
Expansão modular	gargalos de infraestrutura	planejamento de capacidade e interfaces

Arquitetura elétrica e conexão

Transformadores, painéis, PCS, barramentos e alimentadores precisam ser dimensionados conforme potência, tensão, regime de operação e estratégia de conexão à rede.

Proteção, seletividade e coordenação

Falhas precisam ser isoladas sem comprometer desnecessariamente o sistema completo. Estudos de proteção e coordenação devem considerar conversores, transformadores, fontes auxiliares e diferentes modos operacionais.

BMS, PCS, EMS e SCADA

BMS monitora condições da bateria; PCS controla conversão de potência; EMS coordena estratégias energéticas; SCADA integra supervisão. As interfaces entre esses sistemas precisam ter sinais, estados e responsabilidades claramente definidos.

Telecomunicações e redes OT

O Projeto de Telecomunicações pode estruturar redes, redundância, sincronismo e integração remota. Segmentação e gerenciamento são relevantes para confiabilidade e segurança.

Gestão térmica e climatização

Temperatura influencia desempenho, vida útil e segurança. HVAC, sensores e controle precisam manter as condições previstas e gerar alarmes coerentes em falhas.

Detecção, alarme e segurança operacional

Monitoramento de temperatura, fumaça, gases e outras condições deve ser compatibilizado com compartimentação e procedimentos de resposta. Interfaces com desligamento, ventilação e acesso precisam ser testadas.

Aterramento, surtos e equipotencialização

Aterramento e proteção contra surtos contribuem para segurança e integridade de equipamentos eletrônicos, especialmente em sistemas distribuídos e ambientes externos.

Qualidade de energia e harmônicas

Conversores podem introduzir componentes harmônicas e interações com a rede. Estudos devem avaliar impactos sobre equipamentos, proteção e desempenho.

Cibersegurança e acesso remoto

Acesso a BMS, PCS, EMS e SCADA precisa ser controlado e rastreável. Segmentação, autenticação, logging e recuperação devem respeitar a disponibilidade operacional.

FAT, SAT e comissionamento integrado

Testes em fábrica validam parte da configuração, mas não substituem testes do site. O Comissionamento deve verificar comunicação, proteção, falhas, transferência de modos e respostas de contingência.

Expansão e gestão do ciclo de vida

Capacidade futura depende de infraestrutura elétrica, área, redes, climatização e sistemas auxiliares. Expansões devem considerar compatibilidade entre gerações de equipamentos.

Engenharia ao longo do ciclo de vida

Definição de requisitos

Potência, energia, perfil de uso, disponibilidade e conexão orientam a arquitetura.

Projeto e integração

Elétrica, controle, telecomunicações, segurança e infraestrutura precisam ser compatibilizados.

Fiscalização e implantação

O Apoio Técnico à Fiscalização acompanha instalação, documentação e pendências.

Comissionamento e operação

Testes integrados demonstram comportamento em regime normal, falha e recuperação.

Serviços de engenharia aplicáveis

• Levantamento Cadastral;
• Projeto de Automação Industrial;
• Projeto de Telecomunicações;
• Engenharia de Confiabilidade;
• Gerenciamento de Riscos;
• Apoio Técnico à Fiscalização;
• Comissionamento;
• As-Built.

Entregáveis típicos

Podem incluir arquitetura elétrica e de controle, matriz de interfaces, listas de sinais, diagramas de rede, critérios de proteção, especificações, planos de testes, FAT, SAT, roteiros de comissionamento e As-Built.

Considerações de Engenharia

Potência nominal não define desempenho completo

Disponibilidade, resposta, eficiência e limites térmicos também precisam ser considerados.

Interfaces digitais são parte da função energética

Falhas de comunicação podem impedir modos de operação mesmo com hardware íntegro.

Segurança depende de detecção e resposta integrada

Alarmes sem lógica de resposta adequada não reduzem risco por si só.

Expansão deve considerar compatibilidade tecnológica

Novas baterias ou conversores podem não se integrar de forma transparente à arquitetura existente.

Normas e referências técnicas

Conforme o projeto, podem ser aplicáveis normas e requisitos de instalações elétricas, armazenamento de energia, automação, telecomunicações, proteção, segurança contra incêndio e cibersegurança, além de requisitos da conexão e do operador do sistema.

Arquitetura funcional do BESS

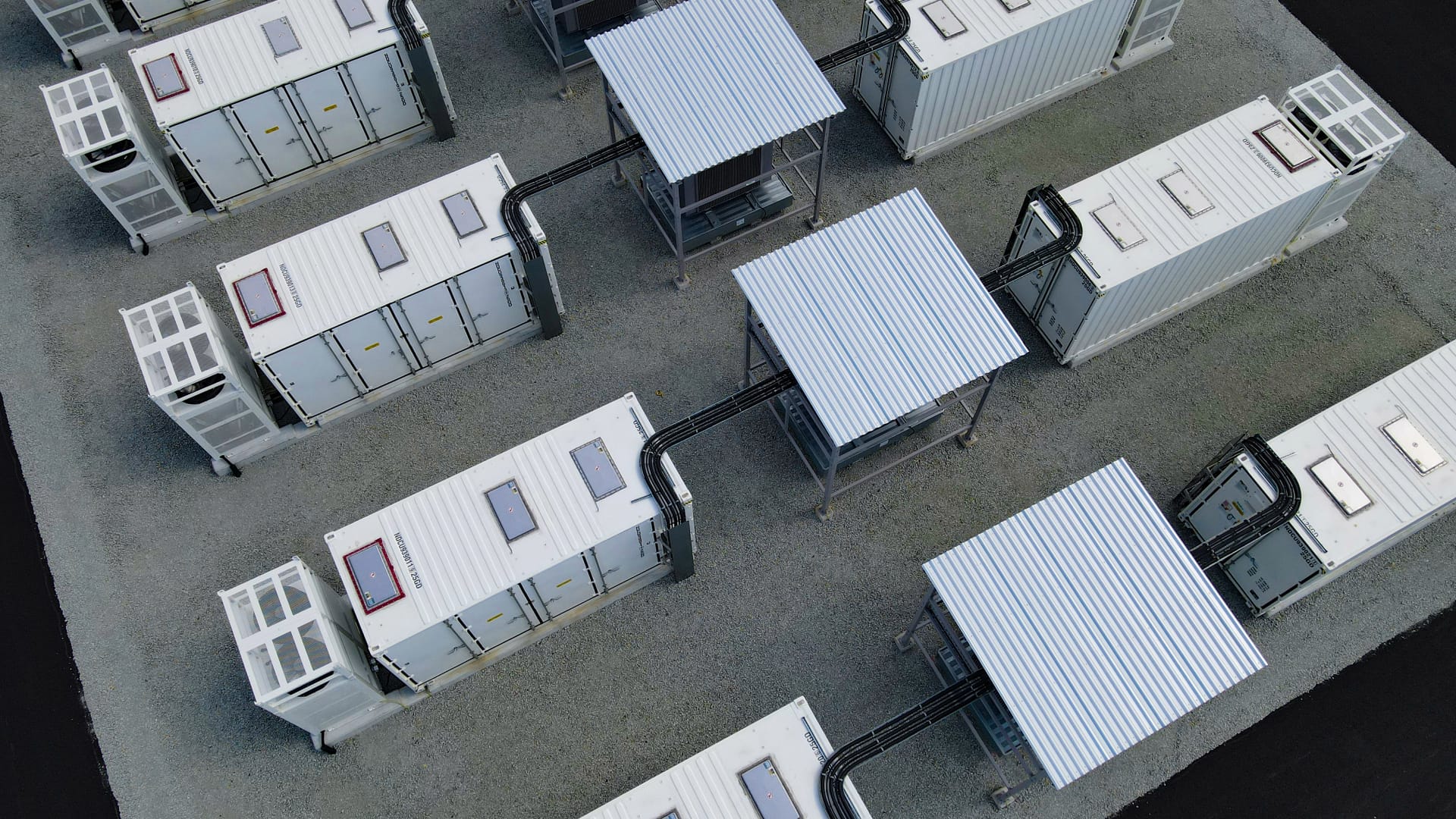

Um sistema BESS combina módulos ou racks de baterias, BMS, PCS, transformadores, painéis, proteção, HVAC, detecção, telecomunicações, EMS e integração com a rede. A arquitetura precisa definir claramente as fronteiras entre esses subsistemas e as responsabilidades de cada fornecedor.

O desempenho depende da interação entre potência, energia, estado de carga, temperatura, limites de corrente e estratégia de despacho. A engenharia deve transformar esses parâmetros em requisitos verificáveis de operação e proteção.

Em soluções modulares, a capacidade agregada pode esconder dependências comuns de supervisão, climatização, comunicação ou alimentação auxiliar. Esses pontos precisam ser analisados como domínios de falha.

Dimensionamento por aplicação e perfil de uso

Potência nominal e energia armazenada não são suficientes para definir o projeto. Serviços de peak shaving, arbitragem, backup, suporte à rede, integração renovável ou controle de demanda possuem perfis de carga e descarga distintos.

A estratégia de operação influencia ciclos, profundidade de descarga, temperatura, envelhecimento e disponibilidade. O dimensionamento deve considerar não apenas capacidade inicial, mas degradação esperada e margem ao longo da vida útil.

Quando o sistema precisa atender múltiplas funções, prioridades e limites devem ser definidos para evitar que uma estratégia comprometa outra.

PCS, conversão de potência e interação com a rede

O PCS controla a troca de potência entre baterias e sistema elétrico. Seu comportamento em regime normal, faltas, ilhamento e limites de corrente precisa ser considerado nos estudos de proteção e conexão.

Conversores podem introduzir harmônicas e responder de forma diferente de fontes síncronas tradicionais. Estudos de qualidade de energia, curto-circuito e coordenação precisam usar modelos adequados à tecnologia efetivamente instalada.

Parâmetros de potência ativa, reativa, rampas e limites operacionais devem ser coerentes entre PCS, EMS e requisitos do ponto de conexão.

BMS, estado de carga e proteção eletroquímica

O BMS monitora tensão, corrente, temperatura, estado de carga, balanceamento e condições de segurança das células ou módulos. Alarmes, limites e estados precisam ser integrados à lógica de operação do sistema.

A engenharia deve definir como o BMS interage com PCS, EMS e sistemas de segurança. Um alarme de temperatura, por exemplo, pode reduzir potência, bloquear carga ou descarga e, em situações críticas, provocar desligamento.

Estados de comunicação e qualidade do dado também precisam ser tratados. Perda de telemetria não pode ser interpretada como condição normal da bateria.

EMS, estratégias de despacho e integração operacional

O EMS coordena objetivos energéticos e limites do sistema. Estratégias de carga e descarga precisam considerar tarifas, demanda, geração renovável, estado de carga e restrições da conexão.

Interfaces entre EMS, SCADA e sistemas externos devem definir claramente quem possui autoridade de comando e quais limites não podem ser ultrapassados. Conflitos entre diferentes camadas de controle precisam ser evitados.

Testes devem verificar mudanças de modo, prioridades e comportamento diante de perda de comunicação ou comando inválido.

Gestão térmica, HVAC e degradação

Temperatura influencia desempenho, segurança e envelhecimento das baterias. O sistema de HVAC precisa manter condições compatíveis com a tecnologia e distribuir o ar de forma adequada entre racks ou containers.

Falhas de climatização precisam gerar alarmes e, quando necessário, limitar a operação antes que temperaturas atinjam níveis críticos. Sensores redundantes ou estratégias de comparação podem ser relevantes em sistemas de alta criticidade.

O planejamento de manutenção deve considerar filtros, ventiladores, condensadores e demais componentes que sustentam a condição térmica do sistema.

Detecção, propagação térmica e resposta a eventos

Segurança em BESS exige estratégia integrada de detecção e resposta. Temperatura, fumaça, gases e outros sinais podem ser utilizados conforme a tecnologia e o projeto. A simples presença de sensores não garante redução de risco se alarmes e ações não estiverem coordenados.

Compartimentação, ventilação, desligamentos, restrição de acesso e procedimentos de emergência precisam ser compatibilizados com a arquitetura elétrica e de controle.

O projeto deve definir o comportamento do sistema diante de diferentes níveis de anomalia e evitar que ações automáticas criem condições adicionais de risco.

Qualidade de energia, harmônicas e compatibilidade

PCS e cargas auxiliares podem introduzir harmônicas e interações com a rede. A qualidade de energia deve ser analisada quando houver requisitos de conexão ou risco de impacto sobre equipamentos existentes.

Filtros, transformadores, cabos e proteções precisam ser avaliados de forma integrada. Uma solução que atende potência nominal pode não atender limites de distorção ou comportamento em transientes.

Proteção, seletividade e modos de operação

A proteção precisa considerar diferentes modos: carga, descarga, standby, manutenção e falha. Correntes e direções de potência mudam conforme o estado do sistema, o que pode influenciar ajustes e funções direcionais.

Falhas internas e externas precisam ser isoladas com seletividade. A coordenação deve incluir transformadores, alimentadores, PCS, serviços auxiliares e dispositivos de seccionamento.

Intertravamentos e permissivos devem estar documentados e testados ponta a ponta.

Telecomunicações, redes OT e sincronismo

BMS, PCS, EMS, SCADA, medidores e sistemas de segurança dependem de comunicação. A arquitetura de rede deve definir segmentação, redundância, endereçamento, gerenciamento e sincronismo.

Perda de comunicação precisa ser tratada explicitamente. O sistema deve indicar quais funções permanecem locais, quais comandos são bloqueados e como a operação reconhece o estado degradado.

O Projeto de Telecomunicações pode estruturar backbone, equipamentos ativos e interfaces remotas de forma coerente com a criticidade do BESS.

Cibersegurança e acesso remoto

BMS, EMS, PCS e gateways frequentemente possuem acesso remoto para suporte e atualização. Esses acessos precisam ser controlados, registrados e limitados conforme a função.

Segmentação entre redes corporativas, operação e fornecedores reduz exposição. Mudanças de firmware e software devem ser planejadas com teste de compatibilidade e rollback.

Backups de configuração, licenças e versões são parte da capacidade de recuperação e precisam ser mantidos de forma controlada.

Serviços auxiliares e continuidade do controle

Controles, switches, sensores, detecção e sistemas de segurança dependem de alimentação auxiliar. UPS, fontes DC e circuitos de serviço precisam ser dimensionados de acordo com a criticidade e o tempo de recuperação esperado.

A perda de energia auxiliar pode retirar supervisão antes de afetar a capacidade eletroquímica. Por isso, alarmes e autonomia precisam ser tratados como parte da disponibilidade do sistema.

Dependências comuns devem ser mapeadas: dois controladores redundantes alimentados pelo mesmo circuito continuam sujeitos ao mesmo evento.

Integração com geração renovável e microrredes

Quando o BESS opera com geração solar, eólica ou microrredes, a estratégia de despacho precisa coordenar produção, carga, estado de carga e limites da conexão. O sistema pode assumir funções distintas conforme disponibilidade das fontes e condições da rede.

Essas integrações exigem sinais confiáveis, sincronismo e critérios claros de prioridade. Comandos conflitantes entre EMS local e sistemas externos precisam ser evitados.

Testes de transição entre modos ajudam a comprovar comportamento durante perda de rede, retorno de alimentação e mudanças de estratégia operacional.

Expansão modular e compatibilidade entre gerações

Uma das vantagens de muitos sistemas BESS é a possibilidade de expansão modular. Entretanto, ampliar capacidade exige verificar limites de transformadores, barramentos, cabos, proteção, HVAC, rede e licenciamento.

Novos módulos ou containers podem utilizar versões diferentes de BMS, PCS ou firmware. A compatibilidade precisa ser analisada antes da aquisição para evitar arquiteturas fragmentadas.

Reservas físicas e elétricas precisam ser documentadas para que o crescimento seja previsível e não dependa de adaptações emergenciais.

Degradação, garantia e capacidade ao longo da vida útil

Baterias perdem capacidade com idade, ciclos, temperatura e perfil de operação. A engenharia deve considerar como a degradação afeta a capacidade útil e os compromissos de desempenho ao longo do contrato.

Critérios de garantia precisam ser compatíveis com a estratégia de despacho. Operações fora das condições previstas podem acelerar desgaste ou limitar cobertura contratual.

Indicadores de SOH, SOC, eficiência e indisponibilidade ajudam a acompanhar o ativo e planejar reposição ou reforço de capacidade.

Procurement técnico e avaliação de propostas

Fornecimentos BESS normalmente combinam tecnologia proprietária, integração elétrica e software. A especificação deve estabelecer desempenho, interfaces, condições ambientais, critérios de segurança, documentação e testes.

A análise técnica precisa comparar não apenas potência e energia, mas eficiência, degradação, limites térmicos, interoperabilidade, garantias, suporte e requisitos de manutenção.

Equivalências entre tecnologias devem considerar o ciclo de vida completo e não apenas características nominais de catálogo.

FAT, SAT e comissionamento integrado

FAT pode validar lógicas, comunicação, alarmes, interfaces e parte do comportamento do sistema antes da entrega. SAT confirma instalação e integração no site. O comissionamento integrado precisa exercitar modos de operação, transições e contingências.

Testes devem incluir perda de comunicação, falha de HVAC, alarmes do BMS, bloqueios, comandos de carga e descarga, proteção e interação com SCADA ou EMS.

Resultados precisam ser rastreáveis à versão de software, firmware e configuração testada para que futuras mudanças possam ser avaliadas corretamente.

Documentação, configuração e As-Built

Diagramas, topologias, listas de sinais, endereçamento, parâmetros, versões e lógicas precisam permanecer sob controle de revisão. Mudanças feitas durante comissionamento devem retornar à documentação oficial.

O As-Built de Engenharia deve registrar a configuração efetivamente aceita, incluindo interfaces, endereços, ajustes e capacidades instaladas.

Operação, manutenção e gestão de ativos

Histórico de alarmes, temperatura, falhas, eficiência e disponibilidade ajuda a priorizar manutenção. Baterias, PCS, HVAC, switches e sensores possuem ciclos de vida diferentes e precisam ser gerenciados conforme criticidade.

Peças sobressalentes, módulos de reposição e contratos de suporte devem considerar tempo de obtenção e impacto da falha. Backups e licenças são tão importantes quanto hardware para reduzir tempo de restauração.

Critérios de aceite e rastreabilidade de requisitos

Requisitos de potência, energia, eficiência, disponibilidade, segurança, comunicação e resposta precisam estar vinculados a evidências. O aceite não deve se limitar a confirmar que o sistema energiza e entrega potência nominal.

Testes precisam demonstrar desempenho em regimes relevantes e comportamento diante de falhas. Essa rastreabilidade reduz discussões subjetivas e cria base para operação e garantia.

Operação assistida e revisão de desempenho

Após a entrada em serviço, um período assistido pode acompanhar estabilidade, eficiência, alarmes, temperaturas, degradação inicial e desempenho das integrações. Ajustes realizados nessa fase precisam ser controlados e documentados.

O encerramento deve ocorrer com pendências tratadas, documentação finalizada e equipe de operação capaz de diagnosticar e recuperar o sistema com autonomia.

Planejamento de capacidade e expansão do BESS

Expansões futuras precisam considerar potência disponível, capacidade dos transformadores, barramentos, cabos, HVAC, telecomunicações e espaço físico. A modularidade do sistema não elimina limites da infraestrutura comum.

Reservas devem ser conhecidas e documentadas para que novas etapas sejam integradas sem comprometer seletividade, desempenho térmico ou capacidade de comunicação.

A revisão de capacidade também deve considerar envelhecimento das baterias e eventual necessidade de reposição ou reforço para manter os requisitos energéticos ao longo do ciclo de vida.

Governança técnica e gestão de mudanças

Alterações de firmware, parâmetros, estratégia de despacho ou arquitetura de rede podem afetar desempenho e segurança. Toda mudança relevante precisa ser avaliada, registrada e associada às versões de configuração correspondentes.

Essa governança reduz o risco de divergência entre documentação, software e estado real do sistema, especialmente em empreendimentos com múltiplos fornecedores.

Monitoramento de desempenho e indicadores operacionais

Eficiência, disponibilidade, temperatura, estado de carga, estado de saúde, ciclos, alarmes e indisponibilidades precisam ser acompanhados de forma coerente. Esses indicadores ajudam a identificar degradação e desvios operacionais antes que comprometam os requisitos contratuais.

A análise deve distinguir falhas de bateria, PCS, HVAC, comunicação e serviços auxiliares. Agrupar indisponibilidades sem causa definida reduz a utilidade da informação para manutenção e gestão de garantias.

Indicadores de longo prazo também apoiam decisões de repotenciação, substituição de módulos e revisão da estratégia de despacho.

Handover técnico e preservação do conhecimento

O handover deve reunir diagramas, topologias, listas de sinais, configurações, versões, relatórios de teste, garantias e procedimentos de recuperação. A operação precisa receber uma base compatível com o estado efetivamente comissionado.

Essa documentação é essencial em sistemas proprietários, nos quais mudanças de versão e dependência do fabricante podem afetar futuras manutenções. Preservar conhecimento técnico reduz risco de perda de informação ao longo do ciclo de vida.

O encerramento deve deixar claro quais parâmetros são ajustáveis pela operação, quais exigem validação do fornecedor e quais alterações demandam nova análise de engenharia.

Revisão periódica de risco e desempenho

O perfil de risco do BESS muda com degradação, alterações de software, expansão e novos modos de operação. A arquitetura deve ser revisada periodicamente para confirmar se proteção, HVAC, detecção, telecomunicações e procedimentos continuam adequados.

Indicadores operacionais, incidentes e mudanças de tecnologia devem alimentar essa revisão. O objetivo é antecipar limitações e preservar segurança e desempenho ao longo da vida útil.

A revisão deve registrar ações corretivas, limites de operação e necessidades futuras de expansão ou reposição, mantendo o sistema tecnicamente governado ao longo do tempo.

Essa disciplina melhora previsibilidade de manutenção, garantia e desempenho.

A base técnica resultante também facilita futuras auditorias, ampliações e análises de desempenho.

Quando novas estratégias de despacho ou ampliações forem introduzidas, requisitos, limites e procedimentos de teste devem ser revisados para manter coerência com a configuração efetiva.

Isso preserva segurança, disponibilidade e previsibilidade ao longo do ciclo de vida do sistema.

Essa revisão também sustenta decisões de manutenção, garantia, expansão e substituição de componentes críticos.

Com base técnica rastreável.
