Inspeção, Diagnóstico e Adequação de DPS e MPS

A Inspeção, Diagnóstico e Adequação de DPS e MPS avalia se a proteção contra surtos instalada continua tecnicamente capaz de cumprir a função prevista. O serviço vai além de verificar se existe um DPS no quadro: confronta documentação, condição física, parâmetros de seleção, proteção de retaguarda, curto-circuito, aterramento, equipotencialização, coordenação entre dispositivos, linhas de sinal e a arquitetura de Medidas de Proteção contra Surtos.

A ABNT NBR 5419-4:2026 estabelece que a inspeção das MPS compreende conferência documental, inspeção visual e ensaios. Também determina verificações durante a instalação, antes da liberação para uso, periodicamente, após modificações que alterem o As-Built e após suspeita de descarga atmosférica direta na estrutura ou na instalação.

Na A3A Engenharia, o diagnóstico é estruturado para produzir evidências e uma matriz objetiva de necessidades. Quando a correção exige redefinição da arquitetura, o resultado serve de base para o Projeto de Medidas de Proteção contra Surtos (MPS).

Quando a inspeção é recomendada

• DPS com indicador vermelho, sinalização de fim de vida ou alarme remoto;
• DPS sem indicador de estado ou sem procedimento conhecido de verificação;
• queima recorrente de equipamentos, fontes, placas, switches, CLPs ou interfaces;
• instalação com SPDA sem diagnóstico dos sistemas internos;
• quadros antigos ou submetidos a ampliações sucessivas;
• DPS sem memória de seleção, coordenação ou proteção de retaguarda;
• alteração de transformador, gerador, UPS, QGBT ou potência instalada;
• mudança de esquema de aterramento ou reformas elétricas;
• novos sistemas de CFTV, automação, telecomunicações ou TI;
• suspeita de descarga atmosférica direta ou ocorrência de danos após tempestade;
• auditoria, due diligence, retrofit ou plano diretor de instalações elétricas;
• necessidade de comprovar condição técnica antes de manutenção ou investimento.

O que a inspeção procura responder

O diagnóstico deve responder questões de engenharia, e não apenas produzir um checklist visual:

• os DPS instalados são adequados à tensão e ao esquema de aterramento?
• os modos de proteção necessários estão cobertos?
• a classe de ensaio é compatível com a fonte de dano?
• Uc, Up, In e Iimp são coerentes com a instalação?
• o nível de proteção efetivo Up/f continua compatível com a suportabilidade dos equipamentos?
• o ISCCR e a proteção de retaguarda são compatíveis com o curto-circuito disponível?
• os dispositivos em sequência estão coordenados?
• as conexões são curtas, retilíneas e corretamente equipotencializadas?
• energia e sinal são protegidos de forma coordenada?
• alterações de campo criaram novos caminhos de surto?
• o estado dos DPS pode ser verificado e mantido?
• a documentação corresponde ao executado?

Problemas que a inspeção precisa diferenciar

O mesmo sintoma pode ter causas completamente diferentes. Um DPS atuado pode representar desgaste normal, solicitação acima da capacidade, sobretensão temporária, proteção de retaguarda inadequada ou consequência de uma arquitetura incompleta. Por isso, a correção deve partir do diagnóstico da causa e não apenas do componente visivelmente afetado.

Sintoma ou condição	Problema possível	Como a engenharia verifica
DPS com indicador de fim de vida	desgaste normal, solicitação excessiva ou TOV	estado, histórico, Uc, modo de proteção, eventos e condição da instalação
DPS novo volta a falhar	seleção inadequada, retaguarda incorreta ou causa externa não tratada	Uc, In/Iimp, ISCCR, curto-circuito, proteção de retaguarda e topologia
Equipamentos queimam mesmo com DPS instalado	Up efetivo elevado, conexões longas, falta de coordenação ou caminho de surto não protegido	Up/Up/f, comprimentos, estágios, linhas de sinal, ZPR e equipotencialização
Somente equipamentos de dados, automação ou CFTV falham	proteção limitada à alimentação elétrica	interfaces metálicas de sinal, blindagem, aterramento e DPS específicos
Disjuntor ou fusível associado ao DPS atua	incompatibilidade com curto-circuito ou comportamento de falha	ISCCR, dispositivo de retaguarda, capacidade de interrupção e corrente presumida
Instalação cresceu por ampliações sucessivas	coordenação original perdida e novas fronteiras sem proteção	As-Built, novos quadros, alimentadores, linhas externas e ZPR
DPS aparentemente correto, mas proteção insuficiente	montagem física compromete o nível de proteção	trajeto dos condutores, laços, distância até a carga e equipotencialização

Escopo do serviço

Análise documental

A primeira camada confronta a condição prevista com a instalação atual. São analisados, quando disponíveis:

• diagramas unifilares e multifilares;
• plantas elétricas e de infraestrutura;
• projeto de SPDA e análise de risco;
• projeto de aterramento e equipotencialização;
• projeto ou memorial de MPS;
• listas de DPS e fichas técnicas;
• As-Built;
• estudos de curto-circuito;
• coordenação de proteção;
• registros de inspeção e manutenção;
• histórico de substituição de módulos;
• registros de falhas, surtos e queimas de equipamentos.

A ausência de documentação não é preenchida por suposição. Ela é registrada como lacuna e orienta o nível de levantamento necessário.

Inventário de DPS e pontos de proteção

Cada dispositivo relevante é cadastrado por quadro, circuito e modo de conexão. O inventário pode incluir:

• fabricante e modelo;
• classe de ensaio;
• Uc;
• Up;
• In;
• Iimp;
• Imax, quando declarado;
• ISCCR;
• Ifi, quando aplicável;
• ITotal, quando aplicável;
• número de polos e modos de proteção;
• indicador de estado;
• contato remoto;
• dispositivo de proteção de retaguarda;
• posição física e circuito protegido;
• estado aparente e evidências fotográficas.

O inventário permite diferenciar situações que visualmente parecem semelhantes, mas possuem comportamento elétrico e capacidade de proteção distintos.

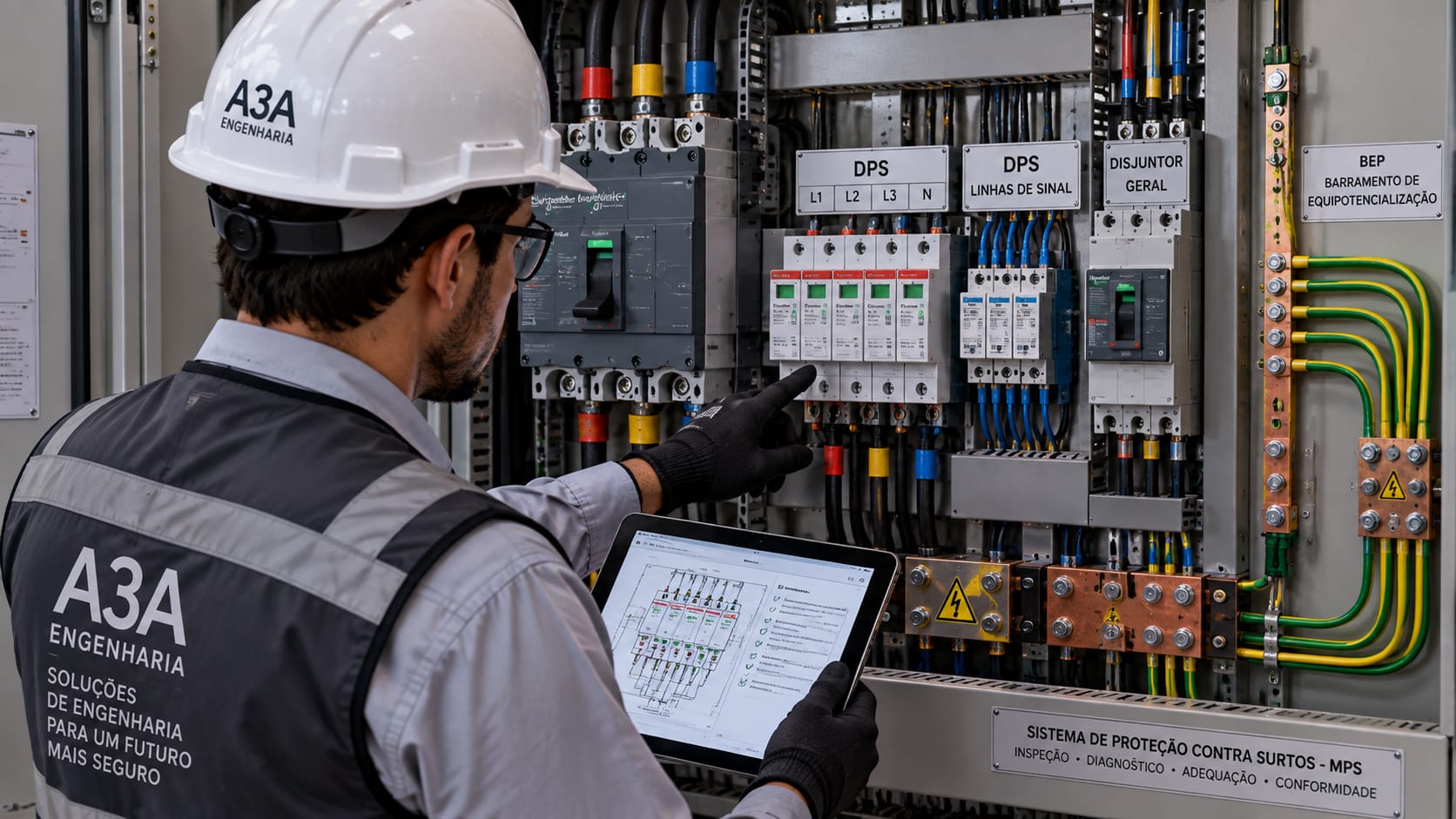

Verificação do estado dos DPS

A NBR 5419-4:2026 determina a verificação de indícios de dano ou fim de vida. Quando o DPS possui indicador visual ou remoto, seu estado é registrado. Quando não possui, a inspeção considera as instruções do fabricante e a possibilidade de verificações adicionais.

Também são avaliados:

• descoloração, aquecimento ou deformação;
• cartuchos soltos ou danificados;
• evidência de arco ou carbonização;
• terminais frouxos;
• corrosão;
• fusível ou disjuntor de retaguarda atuado;
• falta de módulo em DPS multipolar;
• indicação remota desconectada;
• substituições por modelos não equivalentes.

Compatibilidade da Uc e das sobretensões temporárias

A Uc é confrontada com a tensão do modo de proteção efetivamente utilizado, com o esquema TN, TT ou IT e com as condições de TOV que podem ocorrer. Essa verificação identifica dispositivos que operam excessivamente próximos à tensão normal ou que, no extremo oposto, apresentam Uc alta em prejuízo da proteção.

O diagnóstico não classifica automaticamente 175 V ou 275 V como correto ou incorreto. Primeiro identifica a tensão fase-neutro, fase-PE, neutro-PE ou fase-fase correspondente à ligação real.

Up, Up/f e distância até o equipamento

O valor de Up do DPS é apenas uma parte da proteção. O diagnóstico avalia se os comprimentos e a geometria das ligações aumentam significativamente o nível de proteção efetivo Up/f.

A NBR 5419-4:2026 considera a queda indutiva dos condutores e chama atenção para os efeitos de propagação em circuitos longos. Por isso, são registradas:

• distância entre DPS e equipamento;
• comprimento dos condutores do ramal do DPS;
• trajeto até a barra PE/BEP/BEL;
• formação de laços;
• roteamento conjunto ou separado dos condutores;
• presença de blindagem ou duto metálico;
• existência de DPS adicional próximo à carga.

Em sistemas críticos, essa avaliação permite identificar casos em que o dispositivo está “correto no catálogo”, mas a montagem física compromete a proteção.

In, Iimp, classe e solicitação esperada

São verificados classe de ensaio e parâmetros de corrente em relação ao ponto de instalação. Um DPS Classe I é analisado por Iimp e pela existência de solicitação associada a corrente direta de descarga; um DPS Classe II é avaliado por In e pelas condições de surtos induzidos; dispositivos Classe III são verificados dentro da coordenação local e da proximidade com a carga.

A inspeção evita comparar dispositivos apenas pelo maior número de kA. A forma de onda, a localização, a fonte de dano e a energia prevista precisam ser compatíveis.

Curto-circuito, ISCCR e proteção de retaguarda

O DPS pode falhar em curto-circuito, razão pela qual o conjunto precisa possuir capacidade compatível com a corrente presumida no ponto. A inspeção verifica:

• ISCCR declarado;
• fusível ou disjuntor externo exigido pelo fabricante;
• corrente nominal máxima permitida;
• capacidade de interrupção;
• seção dos condutores;
• posição do dispositivo de retaguarda;
• existência de sinais de atuação;
• compatibilidade com o estudo de curto-circuito disponível.

Quando não há estudo ou informação confiável da corrente de falta, o relatório aponta a necessidade de levantamento ou avaliação elétrica complementar, em vez de assumir conformidade.

Coordenação entre DPS

Em instalações com DPS na entrada, QGBT, quadros setoriais e cargas locais, a inspeção verifica se existe lógica de coordenação. São analisados:

• fabricantes e famílias utilizadas;
• orientações de coordenação disponíveis;
• distância entre estágios;
• Up de cada dispositivo;
• classes e capacidade de corrente;
• proteção incorporada nos equipamentos;
• eventuais elementos de desacoplamento;
• situações de sobreposição ou lacuna de proteção.

Quando a coordenação não pode ser demonstrada documentalmente, isso é registrado como incerteza técnica e pode gerar recomendação de projeto.

DPS e dispositivos DR

A posição dos DPS em relação aos dispositivos diferenciais residuais é verificada em conjunto com o esquema de aterramento. O objetivo é garantir que a falha do DPS não comprometa a proteção contra choques e que o DR possua comportamento adequado frente aos impulsos esperados.

A inspeção não aplica uma regra universal “DPS antes ou depois do DR”. Ela avalia a topologia existente e a compatibilidade com os critérios da NBR 5410.

Aterramento e equipotencialização

São verificados os caminhos de retorno e equalização de potencial associados aos DPS e à MPS. O escopo pode incluir:

• BEP e BEL existentes;
• interligação de PE e barras;
• gabinetes e racks;
• eletrocalhas e dutos metálicos;
• blindagens de cabos;
• partes metálicas nas fronteiras de ZPR;
• continuidade aparente das ligações;
• comprimentos e seções;
• corrosão ou conexões deficientes.

Quando a continuidade não pode ser confirmada visualmente, a NBR 5419-4 prevê medição de continuidade conforme os métodos aplicáveis da Parte 3. Esses ensaios podem ser incorporados ao escopo de campo conforme necessidade.

ZPR e fronteiras de proteção

Quando a instalação está inserida em uma MPS conforme NBR 5419-4, a inspeção verifica se as fronteiras das ZPR continuam coerentes com a instalação atual. Ampliações podem criar novas passagens de cabos, equipamentos ou tubulações que atravessam uma fronteira sem equipotencialização ou DPS correspondente.

São avaliados:

• entradas de energia;
• entradas de sinal;
• pontos de equipotencialização;
• DPS nas fronteiras;
• blindagens;
• roteamento;
• interfaces isolantes;
• novos equipamentos externos.

Linhas de sinal, telecomunicações e automação

O diagnóstico percorre os caminhos metálicos capazes de levar surtos aos equipamentos. CFTV, controle de acesso, automação, instrumentação, telefonia e redes de dados podem permanecer vulneráveis mesmo quando a alimentação elétrica está protegida.

Para cada interface relevante podem ser verificados:

• existência de DPS;
• tensão de operação;
• tipo de sinal;
• largura de banda;
• blindagem;
• aterramento;
• ponto de entrada;
• proteção da outra extremidade;
• interligação entre estruturas;
• possibilidade de substituição por fibra óptica sem elementos metálicos.

Blindagem e roteamento

A inspeção verifica se reformas ou expansões aumentaram a área dos laços de indução ou romperam estratégias de blindagem. São observados percursos de energia e sinal, proximidade com elementos metálicos equipotencializados, continuidade de dutos e blindagens e posição de sistemas sensíveis.

Em estruturas existentes, esse levantamento é particularmente importante porque a NBR 5419-4 reconhece que certas medidas ideais podem ser inviáveis e recomenda combinar alternativas exequíveis para elevar a eficácia da proteção.

Alterações, ampliações e As-Built

A documentação deve refletir fielmente a instalação. Após intervenções que alterem a condição inicial de projeto, a NBR 5419-4 requer revisão documental. O diagnóstico compara o campo ao As-Built e registra:

• novos quadros;
• novos alimentadores;
• DPS substituídos;
• proteções removidas;
• mudanças de rota;
• novos cabos externos;
• mudanças na equipotencialização;
• novos sistemas eletrônicos;
• alterações no SPDA ou aterramento.

Etapas do serviço

Etapa	Atividade	Resultado
1. Enquadramento	entendimento dos sintomas, histórico, criticidade e documentação disponível	plano de inspeção e prioridades
2. Baseline documental	projetos, diagramas, SPDA, aterramento, MPS, curto-circuito, As-Built e histórico	referência técnica para confronto com campo
3. Levantamento e inventário	cadastro dos DPS, quadros, circuitos, interfaces e evidências físicas	inventário rastreável
4. Verificações elétricas	Uc, Up/Up/f, In, Iimp, ISCCR, retaguarda, DR, coordenação e conexões	diagnóstico de seleção e aplicação
5. Verificação das MPS	aterramento, equipotencialização, ZPR, linhas de sinal, blindagem e roteamento	diagnóstico da arquitetura de proteção
6. Classificação	correlação entre achado, consequência, criticidade e causa provável	matriz priorizada de necessidades
7. Encaminhamento	separação entre manutenção, correção local, ensaio complementar e necessidade de projeto	plano de adequação e contratação

Classificação técnica dos achados

Os achados são organizados por consequência e necessidade de ação, evitando uma lista indiferenciada de observações. A matriz pode separar:

Classe	Exemplo de condição	Encaminhamento
Crítica	Condição capaz de comprometer segurança ou tornar o conjunto incompatível com curto-circuito	Correção prioritária/imediata conforme risco
Alta	DPS inoperante, ausência de proteção necessária, conexão que inviabiliza o nível de proteção	Adequação de curto prazo
Média	Coordenação não demonstrada, documentação divergente, proteção incompleta em interfaces	Planejar intervenção
Melhoria	Supervisão remota, padronização, melhoria de rastreabilidade	Incorporar ao plano de modernização

A classificação final depende do contexto da instalação, da consequência de falha e das premissas contratuais do diagnóstico.

Metodologia

A metodologia busca separar sintoma, evidência, causa provável, risco e ação recomendada. O objetivo é evitar que uma falha visível conduza diretamente a uma substituição sem que a vulnerabilidade do sistema seja compreendida.

Diagnóstico orientado por evidências

Cada conclusão é relacionada ao ativo, quadro, circuito, fotografia, documento, parâmetro ou medição que a sustenta. Ausência de dados é registrada como lacuna e não convertida automaticamente em conformidade.

Verificação por interfaces

O DPS é analisado junto ao sistema em que está instalado: fonte, aterramento, proteção contra sobrecorrente, carga protegida, condutores, outras etapas de DPS, linhas de sinal e caminhos equipotenciais.

Causa antes da correção

A recomendação diferencia desgaste normal, erro de seleção, erro de aplicação, deficiência de instalação, ausência de coordenação, mudança de condição do sistema e lacuna de arquitetura. Isso reduz substituições repetitivas que não resolvem a origem do problema.

Separação entre manutenção e projeto

Ajustes previstos na documentação existente podem seguir como manutenção ou correção local. Mudanças de classe, coordenação, ZPR, esquema de DPS, proteção de novas linhas ou alterações de equipotencialização são tratadas como decisão de engenharia e podem exigir projeto.

Rastreabilidade para o ciclo de vida

O diagnóstico deve permitir comparação futura. Inventário, evidências, estado, parâmetros, intervenções e recomendações são estruturados para apoiar manutenção, inspeções periódicas, novos retrofits e atualização de As-Built.

Entregáveis

• relatório técnico de inspeção e diagnóstico;
• inventário de DPS por quadro e circuito;
• registro fotográfico e evidências;
• identificação de Uc, Up, In, Iimp, Imax e ISCCR quando disponíveis;
• levantamento de proteção de retaguarda;
• avaliação de curtos-circuitos e lacunas de dados;
• avaliação de coordenação entre DPS;
• verificação de conexões, comprimentos e seções;
• avaliação de aterramento e equipotencialização;
• mapa de entradas de energia e sinal;
• avaliação das ZPR, quando aplicável;
• registro de divergências de As-Built;
• matriz de não conformidades e necessidades;
• classificação de criticidade;
• recomendações de correção;
• separação entre ajustes locais e itens que exigem projeto;
• base técnica para orçamento e contratação de adequações.

Modelos de contratação

O serviço pode ser dimensionado conforme a extensão da instalação, o volume de quadros e interfaces, a disponibilidade documental e a necessidade de medições ou ensaios complementares.

Modelo	Aplicação
Inspeção pontual	quadro, sistema ou conjunto específico com sintoma conhecido
Diagnóstico de instalação	levantamento abrangente dos DPS e MPS em uma unidade
Campanha por ativos	múltiplos prédios, plantas, sites ou unidades operacionais
Due Diligence / retrofit	avaliação para formar baseline antes de investimento ou modernização
Escopo com ensaios	continuidade, aterramento ou outras verificações complementares necessárias ao diagnóstico
Inspeção + projeto de adequação	quando os achados exigem redefinição da arquitetura de proteção
Serviço continuado	gestão periódica de DPS/MPS, alterações, falhas e atualização documental

Ciclo de vida da MPS e plano de adequação

Relatório de inspeção

A NBR 5419-4:2026 estabelece que o relatório de inspeção contenha informações suficientes para orientar intervenções de manutenção e inspeções futuras. Devem constar a situação geral e localização das MPS, divergências em relação à documentação, resultados das verificações e ensaios, comentários e conclusão.

O relatório da A3A busca transformar essas exigências em um registro operacional: cada achado é relacionado ao ativo, à evidência, à consequência e à recomendação correspondente.

Periodicidade das inspeções

A frequência não deve ser definida por um intervalo genérico. A NBR 5419-4 determina que o projeto executivo considere o ambiente local e o tipo de medidas empregadas, respeitando os limites associados às inspeções do SPDA. Atmosferas agressivas, corrosão, vibração, alta incidência de surtos ou criticidade operacional podem justificar frequências mais conservadoras.

DPS sujeitos a desgaste também precisam ser incorporados ao plano de manutenção, especialmente quando não existe supervisão remota ou histórico estruturado de substituições.

Após descarga atmosférica ou evento anormal

Após suspeita de descarga direta, danos em equipamentos, atuação de contador de descargas ou evidências físicas, a inspeção deve avaliar não apenas o DPS visivelmente danificado, mas o conjunto de MPS. A corrente pode ter afetado desligadores, conexões, blindagens, equipotencialização e outros dispositivos em diferentes pontos.

A recomendação pode incluir inspeção extraordinária, substituição de módulos, ensaios de continuidade, revisão dos registros e atualização do As-Built.

Da inspeção ao plano de adequação

O diagnóstico separa intervenções simples de questões que exigem projeto. Exemplos de correções locais podem incluir substituição por item equivalente já previsto, reaperto, identificação ou correção de um dispositivo de retaguarda conforme especificação existente. Já a mudança de classe, arquitetura de ZPR, redistribuição de DPS, novo BEP/BEL ou proteção de linhas não contempladas normalmente exige engenharia de projeto.

Nesses casos, a sequência recomendada é:

1. inspeção e levantamento;
2. diagnóstico e matriz de necessidades;
3. projeto de adequação de MPS;
4. contratação da implantação;
5. comissionamento e aceite;
6. atualização de As-Built;
7. inclusão no plano de inspeção periódica.

Aplicações e ambientes

A inspeção pode ser aplicada tanto em instalações convencionais quanto em ambientes nos quais indisponibilidade, perda de dados ou falha de sistemas eletrônicos tenha impacto operacional relevante.

• indústrias e plantas de processo;
• Data Centers, CPDs e ambientes de missão crítica;
• hospitais e instalações de saúde;
• edifícios corporativos, públicos e institucionais;
• subestações, QGBT, UPS, geradores e sistemas de distribuição;
• saneamento, energia, telecomunicações e utilities;
• automação, instrumentação, CFTV e controle de acesso;
• centros logísticos, galpões e instalações com grande extensão de cabos;
• retrofits, ampliações e instalações com documentação histórica incompleta.

Interfaces com outros serviços

Quando a demanda ultrapassa o recorte de MPS, o diagnóstico pode ser integrado à Inspeção de Instalações Elétricas, à Inspeção de SPDA, ao Laudo de Aterramento, ao estudo de curto-circuito e ao comissionamento.

Essa integração evita diagnosticar um DPS isoladamente quando o problema real está no esquema de aterramento, no curto-circuito disponível, no roteamento ou em uma interface externa não protegida.

Considerações de Engenharia

DPS presente não significa proteção comprovada

A existência física do dispositivo não demonstra que Uc, Up, classe, corrente de impulso, curto-circuito, retaguarda, coordenação e conexão sejam adequados ao ponto em que ele está instalado.

Trocar o módulo não necessariamente elimina a causa

Quando a falha decorre de TOV, seleção inadequada, curto-circuito, coordenação deficiente ou arquitetura incompleta, a substituição pode apenas reiniciar o ciclo de falha.

A proteção de energia não cobre automaticamente os caminhos de sinal

Equipamentos conectados simultaneamente à alimentação e a redes metálicas podem receber surtos por caminhos distintos. CFTV, automação, controle de acesso, instrumentação e telecomunicações precisam ser avaliados pelas suas interfaces reais.

Ligação física altera o nível de proteção

Comprimentos, laços e roteamento entre o DPS, condutores ativos e PE/BEP influenciam o nível de proteção efetivo. Um dispositivo corretamente especificado pode ter desempenho prejudicado por uma montagem inadequada.

Ampliação de instalação pode invalidar a arquitetura original

Novos quadros, alimentadores, equipamentos externos, redes e mudanças de aterramento podem criar fronteiras e caminhos que não existiam quando a MPS foi projetada.

Base normativa e referências técnicas

• ABNT NBR 5419-4:2026 Versão Corrigida:2026 — inspeção, manutenção, documentação, ZPR, coordenação de DPS e MPS;
• ABNT NBR 5419-3:2026 Versão Corrigida:2026 — continuidade, aterramento, SPDA e ensaios associados;
• ABNT NBR 5410:2004, versão corrigida 2008 — seleção e instalação de DPS, proteção de retaguarda, DR, conexões e verificação de instalações;
• ABNT NBR IEC 61643-11:2021, versão corrigida 2022 — requisitos dos DPS, indicadores, desligadores, ISCCR e comportamento de falha;
• IEC 61643-12 e IEC 61643-22 — critérios de aplicação e coordenação em energia e sinal.

Diagnóstico antes da substituição indiscriminada

Trocar um DPS vermelho por outro de mesma tensão e kA pode restabelecer o dispositivo sem corrigir a causa da vulnerabilidade. A inspeção identifica se o problema é desgaste normal, seleção inadequada, TOV, coordenação inexistente, curto-circuito incompatível, conexão longa, aterramento, ausência de proteção em sinal ou alteração da própria instalação.

Para compreender o sistema completo, consulte Medidas de Proteção contra Surtos. Para aprofundar a seleção do componente, consulte Dispositivos de Proteção contra Surtos (DPS).

O que enviar para análise

• diagramas elétricos e As-Built disponíveis;
• projeto ou documentação de SPDA, aterramento e MPS;
• lista, fichas técnicas ou fotografias dos DPS existentes;
• estudo de curto-circuito e coordenação de proteção, quando disponíveis;
• histórico de falhas, módulos substituídos, queimas ou eventos atmosféricos;
• informações sobre ampliações, novos quadros ou mudanças recentes;
• identificação dos sistemas críticos e equipamentos mais afetados;
• quantidade aproximada de quadros, edificações ou unidades a inspecionar.
