Artigo técnico sobre a atuação elétrica dos principais componentes usados em dispositivos de proteção contra surtos: centelhadores, tubos de descarga a gás, varistores de óxido metálico, diodos TVS/avalanche e topologias híbridas.

Confira!

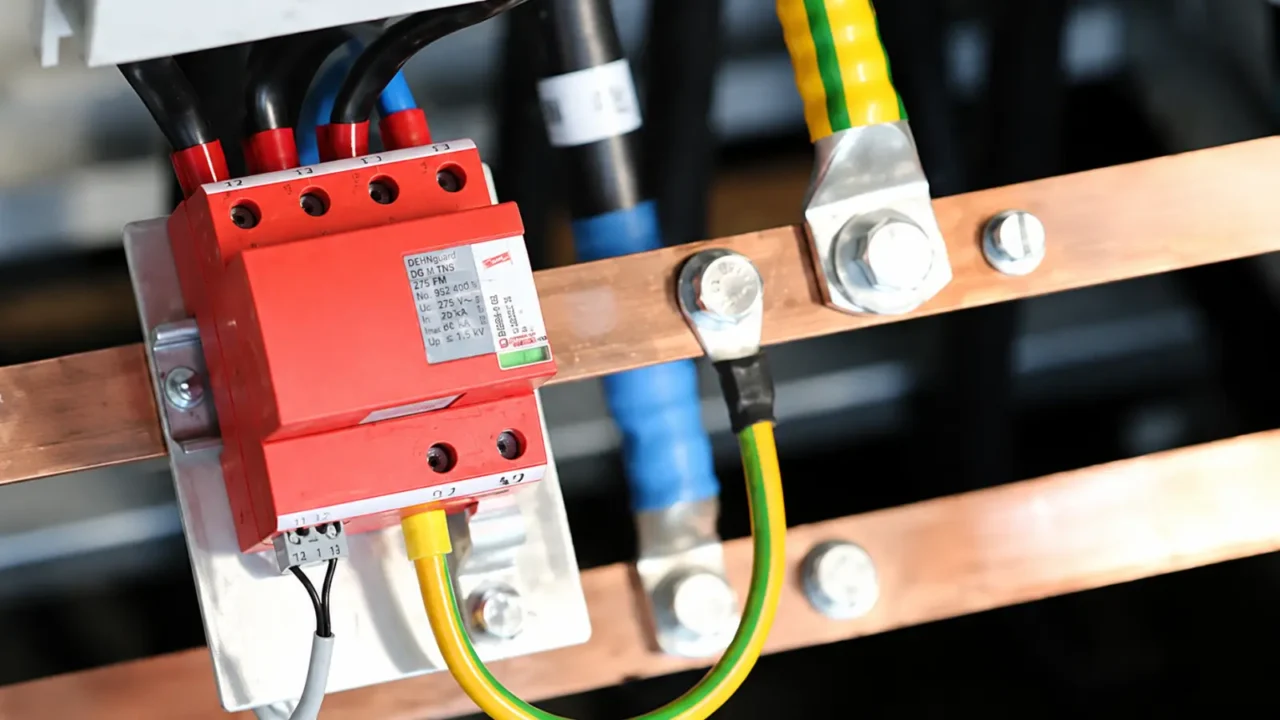

Dispositivos de proteção contra surtos (DPS) são componentes de fronteira: em regime normal devem parecer quase invisíveis para a instalação; durante um transitório, devem mudar de estado em microssegundos, conduzir correntes elevadas e limitar a tensão aplicada ao equipamento protegido. Essa aparente simplicidade esconde mecanismos físicos diferentes: arco elétrico em centelhadores, ionização em tubos de descarga a gás, condução não linear em varistores de óxido metálico e avalanche controlada em junções semicondutoras.

Este artigo analisa, em nível de engenharia elétrica, como atuam os principais elementos internos usados em DPS de baixa tensão e em proteção fina de sinais: centelhadores, GDTs, varistores MOV, diodos TVS/avalanche e arranjos híbridos. A abordagem é funcional e física, conectando o comportamento do componente aos parâmetros normativos usados em projeto e ensaio, como Uc, Up, Iimp, In, Uoc, TOV e coordenação energética.

O que o DPS realmente faz no circuito

Um DPS é, em essência, um caminho controlado para corrente transitória. Ele é instalado em paralelo com o circuito ou equipamento a proteger, entre condutores ativos, entre condutor ativo e PE, entre neutro e PE, ou entre linhas de sinal e referência, conforme o modo de proteção pretendido. Em regime permanente, o DPS deve apresentar alta impedância, corrente de fuga baixa e suportar a tensão máxima contínua da rede. Durante um surto, sua impedância cai de forma abrupta ou progressiva, criando um desvio para a corrente impulsiva.

O objetivo não é “absorver” toda a energia do raio no sentido simplista do termo. O objetivo é limitar a diferença de potencial nos terminais do equipamento protegido a um valor compatível com sua suportabilidade dielétrica e conduzir a corrente de surto por um caminho de baixa impedância e baixa indutância até a equipotencialização, o PE, o barramento de terra ou outro condutor de referência.

Do ponto de vista de ensaio e especificação, três formas de onda são recorrentes:

  • 10/350 µs: associada a esforços de corrente de raio direto ou parcial, usada para avaliar DPS de classe I / tipo 1 e o parâmetro Iimp.
  • 8/20 µs: associada a surtos induzidos e manobras, usada para classe II / tipo 2 e o parâmetro In.
  • 1,2/50 µs combinada com 8/20 µs: usada em ensaios de onda combinada, típica de DPS classe III / tipo 3 e do parâmetro Uoc.

Na prática, o DPS deve responder a surtos em modo comum, quando a sobretensão aparece entre condutores ativos e terra, e em modo diferencial, quando aparece entre condutores ativos entre si, como fase-neutro ou par de sinal.

Duas famílias de comportamento: comutação e limitação

Os componentes internos de um DPS podem ser classificados por seu comportamento elétrico durante o surto.

Componentes comutadores de tensão

Centelhadores e tubos de descarga a gás são dispositivos de voltage switching. Antes do disparo, apresentam impedância muito alta. Quando a tensão ultrapassa determinada condição de ruptura, passam rapidamente para um estado condutivo, muitas vezes com tensão residual relativamente baixa, sustentada por arco ou descarga gasosa. Esse comportamento lembra uma chave que fecha durante o surto.

A vantagem é a elevada capacidade de condução de corrente impulsiva, especialmente para aplicações de entrada de instalação e DPS tipo 1. A desvantagem é a necessidade de controlar a corrente subsequente da rede, isto é, a corrente em frequência industrial que pode continuar fluindo depois que o surto terminou. Por isso, parâmetros como capacidade de extinção de corrente subsequente, coordenação com proteção a montante e suportabilidade a curto-circuito são críticos.

Componentes limitadores de tensão

Varistores MOV e diodos TVS/avalanche são dispositivos de voltage limiting. Eles não “fecham” como uma chave ideal. Sua corrente cresce de forma fortemente não linear quando a tensão atinge uma região de condução. O resultado é o grampeamento da tensão em um patamar dependente da corrente, da energia do pulso, da temperatura e da tecnologia do componente.

A vantagem é a velocidade de resposta e a ausência, em regra, de corrente subsequente sustentada como nos centelhadores. A desvantagem é que esses componentes dissipam energia internamente e envelhecem por estresse térmico, pulsos repetitivos e sobretensões temporárias.

Centelhadores: ruptura dielétrica e arco controlado

O centelhador é o elemento mais clássico de proteção contra surtos de alta energia. Ele consiste em dois ou mais eletrodos separados por um meio dielétrico, geralmente ar ou gás, com geometria projetada para suportar a tensão de operação contínua e disparar quando o campo elétrico ultrapassa a rigidez dielétrica do meio.

Em regime normal, a distância entre eletrodos impede condução significativa. Durante um surto, o campo elétrico no espaçamento cresce. Ao atingir a condição de ruptura, elétrons livres são acelerados, colidem com moléculas neutras e geram ionização adicional. Esse processo de multiplicação forma um canal condutor. A partir daí, a tensão entre eletrodos colapsa para uma tensão de arco relativamente baixa, enquanto a corrente impulsiva passa pelo centelhador.

A dinâmica do centelhador pode ser dividida em quatro fases:

  1. Pré-ruptura: campo elevado, mas sem canal condutivo estável.
  2. Ruptura: formação rápida de avalanche de portadores e início da descarga.
  3. Arco: canal ionizado de baixa impedância conduz a corrente de surto.
  4. Extinção: o canal perde ionização e o dispositivo retorna ao estado isolante.

O ponto sensível é a extinção. Em uma instalação de baixa tensão, depois do impulso, a própria rede pode alimentar a descarga. Essa corrente subsequente não é o surto; é corrente da fonte de alimentação sustentando o arco. Por isso, centelhadores modernos incorporam câmaras de extinção, geometrias que alongam ou dividem o arco, materiais resistentes à erosão e mecanismos de limitação da corrente subsequente.

Em DPS tipo 1, o centelhador é valioso porque pode conduzir correntes com forma de onda 10/350 µs, de alta carga e energia específica. Em contrapartida, sua coordenação com fusíveis, disjuntores, RCDs e DPS a jusante precisa ser verificada, não presumida.

Tubos de descarga a gás, GDTs

O tubo de descarga a gás, ou GDT, é um centelhador encapsulado. Dois ou três eletrodos são selados em uma cápsula cerâmica ou vítrea contendo gás em pressão e composição controladas. Enquanto a tensão permanece abaixo da tensão de disparo, o GDT apresenta altíssima resistência de isolamento e capacitância muito baixa. Por isso, é comum em linhas de telecomunicações, dados, instrumentação e proteção de sinais, onde a capacitância parasita não pode degradar a transmissão.

Quando a tensão aplicada excede o limiar de ignição, o gás ioniza e o componente entra em condução. A tensão nos terminais cai para a tensão de arco ou de descarga luminescente, permitindo condução de correntes impulsivas relativamente altas para o volume físico do dispositivo.

Há três características importantes:

  • Tensão de disparo dinâmica: quanto maior a inclinação da frente de onda, maior pode ser a tensão instantânea necessária para disparo. Isso ocorre porque a ionização requer tempo finito.
  • Baixa capacitância: torna o GDT atraente para sinais de alta frequência quando comparado a muitos semicondutores de proteção.
  • Corrente subsequente: em circuitos capazes de fornecer corrente contínua ou alternada suficiente, o GDT pode permanecer conduzindo após o surto, exigindo coordenação ou elementos auxiliares.

Por essas razões, GDTs frequentemente aparecem em arranjos híbridos: o GDT conduz a parcela de alta energia e baixa capacitância, enquanto MOVs ou TVS reduzem a tensão residual e melhoram a velocidade de grampeamento.

Varistores MOV: condução não linear em óxido metálico

O varistor de óxido metálico, usualmente baseado em ZnO, é o elemento mais comum em DPS de baixa tensão tipo 2 e em muitas proteções tipo 3. Seu comportamento decorre da microestrutura cerâmica. O material é formado por grãos semicondutores de óxido de zinco separados por regiões de contorno de grão com características de barreira. Ele não se comporta como um resistor linear; sua curva tensão-corrente é altamente não ôhmica.

Uma aproximação clássica para a região de condução é:

I = k · V^α

em que α é o coeficiente de não linearidade. Quanto maior α, mais abrupta é a transição entre o estado de baixa fuga e o estado condutivo. Em regime normal, a corrente de fuga é pequena. Durante o surto, múltiplas barreiras de grão entram em condução, a corrente cresce rapidamente e a tensão é limitada a uma tensão residual dependente da corrente impulsiva.

O MOV tem resposta muito rápida, mas a energia é dissipada no próprio volume cerâmico. O aquecimento ocorre por efeito Joule e pode ser agravado por repetição de pulsos, sobretensão temporária, envelhecimento das barreiras e aumento progressivo da corrente de fuga. O modo de falha crítico é a instabilidade térmica: a temperatura aumenta, a corrente de fuga aumenta, a dissipação aumenta e o processo pode se realimentar.

Por esse motivo, DPS baseados em MOV normalmente incorporam desligadores térmicos, indicadores de estado e, dependendo do projeto, coordenação com proteção contra sobrecorrente. A norma de produto trata explicitamente do comportamento sob sobrecarga, desligadores, indicadores, TOV e modos de falha.

Em termos de aplicação, o MOV é excelente para limitar surtos 8/20 µs e para compor DPS tipo 2. Também pode aparecer em DPS tipo 1 combinados, mas, quando a aplicação exige condução de corrente parcial de raio com forma 10/350 µs, a arquitetura precisa ser projetada e ensaiada especificamente para isso.

Diodos TVS e avalanche: proteção fina de semicondutor

Diodos TVS, frequentemente chamados de diodos avalanche em aplicações de surto, usam uma junção semicondutora projetada para operar de modo controlado na região de ruptura reversa. Quando a tensão reversa excede o valor especificado, a junção passa a conduzir intensamente e limita a tensão aplicada ao circuito protegido.

O mecanismo pode envolver efeito Zener, avalanche ou uma transição entre ambos, conforme a tensão de ruptura e o perfil de dopagem. Em tensões mais baixas, o tunelamento Zener é mais relevante; em tensões mais altas, domina a multiplicação por avalanche, na qual portadores acelerados pelo campo elétrico geram novos pares elétron-lacuna por ionização de impacto.

O TVS é extremamente rápido e oferece tensão residual baixa quando comparado a GDTs e muitos MOVs. Por isso, é adequado para proteção fina de interfaces eletrônicas, alimentação de baixa energia, linhas de comunicação, entradas de sensores e circuitos digitais. A limitação é a energia suportável. Um TVS não substitui um DPS de entrada contra correntes de raio; ele é um estágio final de proteção.

Três parâmetros devem ser observados em circuitos de sinal:

  • Tensão reversa máxima de trabalho: deve ficar acima da máxima tensão normal do circuito.
  • Capacitância: pode degradar sinais rápidos, barramentos diferenciais e RF.
  • Tensão de grampeamento: deve ser compatível com a suportabilidade da interface protegida.

Em proteções de dados, é comum combinar GDT para energia maior, impedância série ou elemento de desacoplamento, e TVS próximo ao equipamento para reduzir a tensão residual final.

Arquiteturas híbridas: por que combinar tecnologias

Nenhum componente resolve todos os requisitos simultaneamente. O centelhador suporta alta energia, mas tem disparo menos preciso e pode exigir controle de corrente subsequente. O GDT tem baixa capacitância, mas pode ter tensão de disparo dinâmica alta. O MOV é rápido e robusto, mas envelhece por energia e TOV. O TVS é muito rápido e preciso, mas suporta menos energia.

Por isso, muitos DPS reais são híbridos. Um arranjo típico distribui funções:

  • Primeiro estágio: centelhador ou GDT para escoar alta corrente.
  • Estágio intermediário: MOV para limitar a tensão em nível compatível com a instalação.
  • Estágio fino: TVS para proteger semicondutores sensíveis.
  • Desacoplamento: indutâncias, resistências, impedâncias de linha ou separação física para garantir coordenação energética.

A coordenação energética significa que cada estágio deve conduzir apenas a parcela de energia para a qual foi projetado. Se o estágio fino atuar antes do estágio de potência, ele pode ser destruído. Se o estágio de potência tiver tensão residual muito alta, o equipamento protegido pode falhar. Se não houver desacoplamento suficiente, os dispositivos podem competir entre si em vez de cooperar.

Parâmetros elétricos que conectam componente e norma

A seleção técnica de DPS não deve se basear apenas em “kA” no catálogo. Os parâmetros relevantes descrevem diferentes limitações físicas e normativas.

  • Uc: tensão máxima contínua que pode permanecer aplicada ao DPS sem que ele entre em condução indevida ou envelhecimento acelerado.
  • Up: nível de proteção de tensão nos terminais do DPS durante ensaio especificado. É a grandeza que deve ser comparada à suportabilidade do equipamento e à categoria de sobretensão.
  • Iimp: corrente de impulso 10/350 µs, associada a DPS tipo 1 e corrente parcial de raio.
  • In: corrente nominal de descarga 8/20 µs, associada a DPS tipo 2 e ensaios repetitivos.
  • Uoc: tensão de circuito aberto do gerador de onda combinada, associada a DPS tipo 3.
  • ISCCR: capacidade de suportar corrente de curto-circuito presumida em coordenação com a proteção a montante.
  • TOV: suportabilidade a sobretensões temporárias em frequência industrial, condição crítica para MOVs e segurança de falha.
  • Corrente subsequente: relevante para centelhadores e GDTs, pois indica a capacidade de interromper a corrente da própria rede após o impulso.

Em instalações reais, a indutância dos condutores de conexão pode aumentar a tensão efetivamente vista pelo equipamento. Mesmo um DPS com bom Up pode entregar proteção ruim se instalado com cabos longos, laços grandes ou aterramento/equipotencialização inadequados. Em surtos com alta taxa de subida de corrente, poucos centímetros de condutor já adicionam queda indutiva relevante.

Modos de falha e envelhecimento

Todo DPS deve ser tratado como componente sujeito a envelhecimento. Os mecanismos variam conforme a tecnologia.

MOVs tendem a degradar por pulsos repetidos, TOV, aquecimento e aumento de corrente de fuga. O projeto deve prever desligamento térmico ou modo de falha seguro.

Centelhadores sofrem erosão de eletrodos, alteração de geometria de disparo e desgaste por arco. A capacidade de extinção e a suportabilidade a múltiplos impulsos são pontos críticos.

GDTs podem sofrer alteração da tensão de disparo por envelhecimento, contaminação interna, desgaste dos eletrodos e número acumulado de descargas.

TVS pode falhar por curto, abertura ou alteração paramétrica quando submetido a energia acima da especificação. Em interfaces críticas, proteção em cascata é mais segura que depender exclusivamente do semicondutor.

Indicadores visuais, contatos remotos, inspeções periódicas e ensaios apropriados são parte da estratégia de disponibilidade. Em sistemas críticos, a proteção contra surtos deve ser mantida como subsistema de segurança e continuidade operacional, não como acessório descartável.

Integração com LPZ, aterramento e equipotencialização

O conceito de zonas de proteção contra raios, LPZ, organiza a instalação em fronteiras de severidade eletromagnética. Nas fronteiras entre zonas, condutores metálicos, linhas de energia e linhas de sinal devem ser equipotencializados direta ou indiretamente por DPS adequados. Essa lógica evita que o surto atravesse a instalação procurando caminho pelos equipamentos.

A proteção efetiva depende de três pilares:

  • DPS correto: tecnologia, classe de ensaio e parâmetros compatíveis com o ponto de instalação.
  • Coordenação: estágios tipo 1, tipo 2 e tipo 3 atuando em sequência energética coerente.
  • Instalação física: conexões curtas, equipotencialização adequada, baixa indutância e respeito ao esquema de aterramento.

Sem equipotencialização adequada, o DPS pode até conduzir corrente, mas não necessariamente limitar a diferença de potencial no ponto que importa. Em proteção contra surtos, o layout elétrico é parte do componente.

Conclusão

O DPS é um sistema de engenharia condensado em poucos centímetros: física de descargas, semicondutores, materiais cerâmicos, coordenação de isolamento, compatibilidade eletromagnética, aterramento e normas de ensaio convergem no mesmo dispositivo.

Centelhadores e GDTs atuam por ruptura dielétrica e formação de canal ionizado, sendo adequados para altas correntes e estágios de entrada. Varistores MOV atuam por condução não linear em barreiras de grão, oferecendo boa capacidade de limitação em baixa tensão, mas exigindo controle de envelhecimento e TOV. Diodos TVS/avalanche protegem o nível mais sensível, com resposta muito rápida e baixa tensão residual, porém com menor capacidade energética.

A proteção robusta raramente depende de um único componente. Ela nasce da coordenação entre tecnologias, do atendimento aos parâmetros normativos e de uma instalação que preserve baixa impedância impulsiva. Em surtos, o detalhe físico decide o desempenho elétrico.

Referências técnicas consultadas

  • DEHN + SÖHNE. Lightning Protection Guide, 3rd updated edition, 2014. Fonte no acervo: Livros/lpg-2015-e-complete.pdf.
  • Phoenix Contact. Lightning and surge protection basics. Fonte no acervo: Materiais_Ricos/Phoenix Contact/5131327_TT_Basics_EN.pdf.
  • ABNT NBR IEC 61643-11:2021. Dispositivos de proteção contra surtos de baixa tensão — Parte 11: Dispositivos de proteção contra surtos conectados aos sistemas de baixa tensão — Requisitos e métodos de ensaio.
  • ABNT NBR 5419, partes 1 a 4. Proteção contra descargas atmosféricas.
  • ABNT NBR 5410. Instalações elétricas de baixa tensão.

Nota técnica: o dimensionamento e a instalação de DPS em quadros energizados devem ser realizados por profissional habilitado, com avaliação do esquema de aterramento, corrente de curto-circuito presumida, categoria de sobretensão, coordenação com proteções a montante e requisitos normativos aplicáveis.
