Usinas Hidrelétricas: automação, telecomunicações, energia e segurança operacional

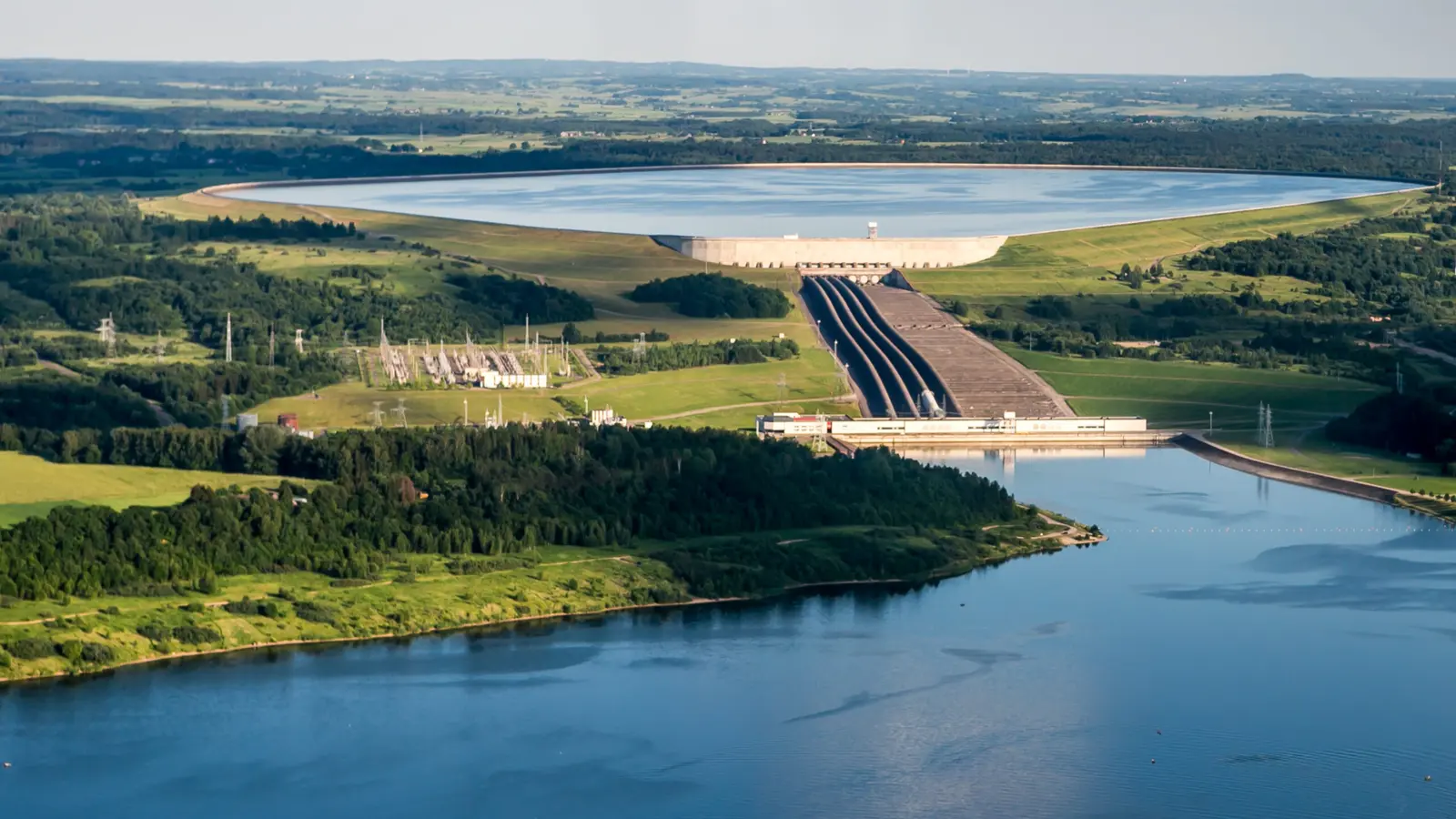

Usinas hidrelétricas são instalações críticas do sistema elétrico que integram unidades geradoras, sistemas de excitação e regulação, transformadores elevadores, subestações, serviços auxiliares, automação, proteção, telecomunicações e estruturas civis distribuídas. A continuidade da geração depende da coordenação entre essas camadas e da capacidade de detectar, isolar e recuperar falhas sem ampliar indevidamente seu impacto.

Casa de força, barragem, vertedouro, tomada d’água, galerias, subestações, salas de controle e áreas remotas possuem perfis distintos de criticidade e ambiente. A engenharia precisa transformar essas diferenças em requisitos de disponibilidade, alimentação, comunicação, proteção, segurança, manutenção e aceite.

Em usinas existentes, modernizações adicionam complexidade: sistemas legados podem permanecer ativos enquanto novos relés, redes, supervisórios e equipamentos de automação são implantados. Migração, compatibilidade de protocolos, sincronismo, gestão de configuração e testes por etapa devem ser planejados antes da intervenção.

Condicionantes e requisitos de engenharia em usinas hidrelétricas

Condição operacional	Implicação técnica	Critério de engenharia
Unidades geradoras e sistemas auxiliares críticos	Falhas podem retirar potência relevante ou impedir partida e operação segura	Redundância, seletividade, supervisão, contingência e manutenção planejada
Estruturas distribuídas	Barragem, vertedouro, subestação e áreas remotas dependem de comunicação confiável	Backbone resiliente, diversidade de rota, autonomia de sites e observabilidade
Integração entre proteção, controle e supervisão	Interfaces incorretas podem gerar comandos inadequados ou perda de informação	Matriz de sinais, sincronismo, lógica documentada e testes ponta a ponta
Modernização de sistemas legados	Coexistência tecnológica amplia risco de migração	Faseamento, staging, rollback, gestão de configuração e testes por etapa
Ambientes úmidos, galerias e áreas de potência	Condições ambientais e interferência eletromagnética afetam equipamentos e cabos	Seleção ambiental, segregação, aterramento, blindagem e compatibilidade eletromagnética

Arquitetura elétrica e sistemas de geração

A cadeia de geração envolve geradores, sistemas de excitação, transformadores elevadores, barramentos, disjuntores, serviços auxiliares e conexão à subestação. O projeto precisa definir diagramas, modos de operação, níveis de curto-circuito, seccionamento, intertravamentos e filosofia de proteção de forma coerente com a operação da usina.

Sistemas auxiliares AC e DC sustentam proteção, comando, automação, iluminação de emergência, telecomunicações e sistemas essenciais. A perda de um barramento auxiliar pode não interromper imediatamente a geração, mas pode retirar capacidade de supervisão ou comando. Por isso, criticidade, redundância e autonomia precisam ser avaliadas por função.

A arquitetura deve considerar estados de partida, parada, operação normal, manutenção e emergência. Equipamentos e lógicas podem assumir funções distintas em cada condição, e os critérios de proteção precisam refletir esses modos.

Proteção elétrica, seletividade e sincronismo

Relés de proteção precisam atuar de forma coordenada com geradores, transformadores, barramentos e linhas associadas. Funções, ajustes, zonas de proteção e intertravamentos devem ser rastreáveis aos estudos elétricos e aos diagramas aprovados. Alterações de equipamento ou topologia exigem revisão dos estudos quando modificam níveis de falta ou condições de operação.

Sincronismo temporal é essencial para análise de eventos. Relés, registradores de perturbação, SCADA e equipamentos de automação precisam compartilhar referência de tempo coerente quando a investigação depende da sequência precisa de ocorrências. Fontes de sincronismo, distribuição, redundância e alarmes devem fazer parte da arquitetura.

O comissionamento deve verificar não apenas parametrização, mas lógica de atuação e comunicação. Testes funcionais precisam demonstrar sinais, trips, permissivos, bloqueios e interações entre proteção e controle.

Automação, SCADA e sistemas de controle

O sistema de automação deve representar estados de unidades geradoras, equipamentos auxiliares, comportas, vertedouros, sistemas hidráulicos, transformadores e subestações de forma consistente. A automação industrial precisa definir arquitetura, controladores, redes, protocolos, sinais, comandos, redundância e estratégias de operação local e remota.

Alarmes precisam possuir prioridade e contexto. Uma falha de lubrificação, perda de comunicação, abertura de disjuntor, anomalia de temperatura ou perda de alimentação auxiliar possuem impactos distintos. A filosofia de alarmes deve ajudar a operação a reconhecer condição, consequência e ação esperada.

Em sistemas redundantes, o projeto deve verificar como ocorre a transferência entre controladores, servidores, estações e caminhos de rede. Redundância nominal sem teste de failover pode esconder dependências comuns ou tempos de recuperação incompatíveis com a função.

Redes industriais e telecomunicações operacionais

Redes de automação, proteção, voz, vídeo e serviços corporativos podem compartilhar infraestrutura física, mas precisam de segmentação e requisitos próprios. O backbone óptico deve interligar casa de força, subestação, barragem, vertedouro e áreas remotas com rotas, reservas e capacidade compatíveis com a criticidade.

O Projeto de Telecomunicações deve definir topologia, fibras, equipamentos ativos, sincronismo, endereçamento, segmentação e gerenciamento. Quando aplicações OT dependem da rede, requisitos de latência, multicast, disponibilidade e recuperação precisam ser derivados da função operacional.

Redundância lógica não substitui diversidade física. Rotas ópticas no mesmo duto ou galeria permanecem sujeitas ao mesmo evento. Em empreendimentos críticos, a engenharia deve identificar pontos comuns de falha e justificar onde a diversidade é necessária.

Compatibilidade eletromagnética, aterramento e proteção contra surtos

Usinas hidrelétricas concentram máquinas elétricas, barramentos, transformadores, cabos de potência e sistemas eletrônicos sensíveis. A compatibilidade eletromagnética deve ser tratada no roteamento, segregação, blindagem, aterramento e escolha dos meios de comunicação.

SPDA, equipotencialização e Medidas de Proteção contra Surtos precisam considerar estruturas externas, linhas de energia, telecomunicações e equipamentos eletrônicos. DPS deve ser coordenado com o sistema de aterramento e com a suportabilidade dos equipamentos, não selecionado isoladamente.

Diferenças de potencial entre áreas podem afetar interfaces metálicas. Em enlaces entre edifícios ou zonas com condições distintas, fibra óptica pode reduzir acoplamentos galvânicos, mas os equipamentos de terminação continuam sujeitos às condições elétricas locais.

Barragem, vertedouro e estruturas remotas

Barragens e vertedouros dependem de instrumentação, comunicação, energia e acesso para manutenção. Sensores, câmeras, controladores e sistemas de supervisão instalados em estruturas remotas precisam ter alimentação, proteção ambiental e conectividade coerentes com sua criticidade.

Quando a perda de comunicação impede supervisão, a lógica local precisa possuir comportamento seguro e previsível. A operação deve saber diferenciar indisponibilidade do sensor, falha de comunicação e alteração real do processo. Essa distinção depende de diagnósticos e estados de qualidade bem definidos.

Galerias e ambientes úmidos exigem atenção a materiais, invólucros, condensação, corrosão e acessibilidade. A especificação deve considerar o ambiente real de instalação e a frequência de manutenção possível.

Subestações, média tensão e integração com transmissão

A subestação elevadora concentra transformação, manobra, proteção, medição e telecomunicações. A solução de instalações elétricas de média tensão precisa ser coordenada com os sistemas de proteção e controle e com a interface de transmissão.

Intertravamentos, comando local e remoto, sinalização, oscilografia e teleproteção precisam estar documentados e testados. Alterações em relés, disjuntores ou equipamentos de comunicação podem impactar funções que atravessam os limites físicos da usina.

A engenharia deve garantir coerência entre diagramas unifilares, funcionais, listas de sinais, lógicas, ajustes e configurações. Divergências entre esses documentos aumentam risco de erro durante manutenção e comissionamento.

Modernização e migração de sistemas legados

Muitas hidrelétricas operam por décadas e acumulam diferentes gerações de automação, proteção e telecomunicações. Modernizar exige mapear o estado atual com precisão. Protocolos, cabos, painéis, I/O, lógicas e integrações existentes devem ser levantados antes da definição da arquitetura futura.

A migração pode exigir operação paralela, interfaces temporárias e substituição por etapas. Cada janela precisa possuir pré-requisitos, backups, critério de sucesso e rollback. O retorno ao estado anterior deve ser tecnicamente possível dentro da janela disponível.

Staging e FAT ajudam a reduzir risco ao validar configurações, lógica e comunicação antes da intervenção. Quanto maior a integração com sistemas existentes, maior o valor de reproduzir interfaces críticas em ambiente controlado.

Cibersegurança de sistemas OT

Relés, PLCs, servidores, HMIs e gateways possuem cada vez mais interfaces digitais. A arquitetura deve controlar fluxos entre domínios, acessos remotos, contas administrativas e caminhos de manutenção. Segmentação precisa refletir criticidade e função.

Acesso remoto de fornecedores deve ser governado e auditável. Atualizações de firmware e software precisam considerar impacto operacional e compatibilidade. Mudanças não controladas podem afetar lógica, comunicação e disponibilidade.

Cibersegurança não deve ser tratada de forma separada da confiabilidade. O desenho precisa permitir manutenção e recuperação sem criar atalhos informais, ao mesmo tempo em que reduz exposição desnecessária dos sistemas de controle.

Procurement técnico e gestão de interfaces

Proteção, automação, telecomunicações, painéis, servidores e equipamentos eletromecânicos podem ser fornecidos por contratos diferentes. A contratação precisa definir sinais, protocolos, alimentação, pontos de demarcação, licenças, sincronismo e responsabilidades de teste.

A análise de propostas deve verificar aderência aos requisitos e impacto sobre a arquitetura existente. Substituições de equipamentos precisam preservar funções, interfaces, desempenho e condições ambientais, e não apenas apresentar características nominais semelhantes.

FAT, SAT e testes integrados devem ser previstos conforme criticidade. O objetivo é encontrar incompatibilidades antes da entrada em operação e manter rastreabilidade entre requisito, configuração e evidência.

Comissionamento e testes integrados

O comissionamento deve verificar montagem, sinais, proteção, automação, comunicação, redundância, sincronismo, alarmes e intertravamentos. Testes precisam ser planejados por sistema e posteriormente ponta a ponta, especialmente quando uma função atravessa vários fornecedores.

O Comissionamento de Equipamentos pode incluir FAT, instalação, SAT, partida e aceite. Em sistemas de alta criticidade, cenários de falha e failover ajudam a demonstrar a arquitetura de contingência.

Resultados devem ser rastreáveis aos requisitos e à versão de configuração testada. Alterações posteriores precisam ser controladas para que a evidência de aceite continue representando o sistema em operação.

Documentação, configuração e gestão de ativos

Diagramas, listas de sinais, planos de fibras, endereçamento, lógicas, ajustes de relés, configurações e inventário precisam permanecer sincronizados. A gestão de configuração evita que diferentes equipes trabalhem com versões incompatíveis.

O As-Built de Engenharia deve registrar o estado final aceito, incluindo remanejamentos, substituições e mudanças de campo. A documentação precisa apoiar diagnóstico, manutenção e futuras modernizações.

A gestão de ativos pode correlacionar criticidade, idade, falhas, obsolescência e desempenho. Isso ajuda a planejar modernizações por risco e consequência operacional, evitando substituições apenas por calendário.

Considerações de Engenharia

Redundância precisa ser testada

Sistemas redundantes podem compartilhar energia, rede ou configuração. O failover precisa ser demonstrado em condições controladas e documentado.

Modernização sem levantamento transfere risco para a janela

Interfaces não conhecidas surgem durante a intervenção e ampliam indisponibilidade. O estado atual precisa ser tratado como dado de engenharia.

Sincronismo é parte da capacidade de diagnóstico

Eventos sem referência temporal coerente dificultam reconstruir a sequência de uma perturbação e podem comprometer análise de causa.

Aceite deve comprovar comportamento em falha

Operação normal não demonstra disponibilidade. Perda de controlador, enlace, servidor ou alimentação precisa ser testada quando a arquitetura prevê recuperação automática.

Handover e operação assistida

O handover deve reunir documentação, backups, ajustes, configurações, relatórios de teste, garantias e procedimentos de recuperação. A operação precisa receber uma base coerente com o estado efetivamente comissionado.

Após modernizações, um período de operação assistida ajuda a acompanhar estabilidade, alarmes, failovers e pendências. O encerramento deve ocorrer quando a equipe responsável possui condições de diagnosticar e restaurar o sistema sem dependência excessiva das equipes de implantação.

Instrumentação de condição e monitoramento de ativos

Unidades geradoras, mancais, transformadores, sistemas hidráulicos e equipamentos auxiliares produzem sinais de temperatura, vibração, pressão, nível e estado que podem indicar degradação antes da falha funcional. O sistema de monitoramento precisa garantir qualidade da medição, sincronismo, identificação do ponto e histórico suficiente para análise de tendência.

Alarmes absolutos e tendências possuem funções diferentes. Um valor pode permanecer dentro de limite nominal e ainda apresentar desvio relevante em relação ao histórico do equipamento. A engenharia deve definir quais sinais são apenas informativos, quais exigem manutenção e quais precisam acionar lógica de proteção ou parada.

A confiabilidade do diagnóstico depende da própria cadeia de instrumentação. Sensor, cabo, módulo de entrada, rede, servidor e banco de dados podem introduzir falhas ou perda de informação. Estados de qualidade e diagnósticos ajudam a evitar que um defeito da instrumentação seja interpretado como condição real do equipamento.

Serviços auxiliares, sistemas DC e continuidade de comando

Sistemas de corrente contínua, bancos de baterias, carregadores, UPS e quadros auxiliares sustentam relés, PLCs, telecomunicações e comandos essenciais. Autonomia, seletividade, supervisão e manutenção desses sistemas devem ser tratadas de acordo com a consequência de sua perda.

Uma arquitetura com alimentação redundante pode continuar vulnerável se ambos os ramos dependem do mesmo banco, quadro ou sala. A análise deve identificar dependências comuns e verificar se a transferência entre fontes ocorre automaticamente ou exige ação operacional.

Alarmes de baixa tensão, falha de carregador, isolamento, temperatura e estado de bateria precisam chegar à operação com antecedência suficiente para intervenção. A manutenção deve possuir procedimentos que permitam isolar equipamentos sem retirar funções críticas de forma desnecessária.

Planejamento de capacidade e obsolescência tecnológica

Usinas com longa vida útil acumulam plataformas com ciclos tecnológicos diferentes. Relés, PLCs, servidores, switches, conversores de protocolo e sistemas operacionais podem alcançar obsolescência em momentos distintos. O planejamento precisa considerar suporte, disponibilidade de sobressalentes, compatibilidade e risco operacional.

A substituição deve ser priorizada por criticidade e dependência. Um equipamento antigo pode permanecer aceitável quando existe estoque e baixa consequência de falha; outro pode exigir modernização antecipada quando representa ponto único de falha ou já não possui suporte do fabricante.

Roadmaps de modernização ajudam a coordenar upgrades de rede, automação, proteção e servidores para evitar investimentos incompatíveis. A arquitetura futura precisa considerar interfaces de transição para que projetos executados em anos diferentes converjam para um estado coerente.

Gestão de requisitos e rastreabilidade de mudanças

Requisitos de proteção, disponibilidade, sincronismo, automação, telecomunicações e documentação precisam ser vinculados aos projetos e aos testes correspondentes. Uma alteração em lógica, equipamento ou topologia deve indicar quais documentos, configurações e procedimentos de ensaio são afetados.

Essa rastreabilidade reduz o risco de que ajustes realizados durante FAT, SAT ou partida permaneçam apenas em equipamentos e não retornem aos documentos oficiais. O estado aceito da usina deve ser reproduzível a partir dos registros de engenharia.

Em modernizações por etapas, a gestão de configuração precisa distinguir claramente o estado legado, o estado temporário de transição e o estado final. Isso é essencial para operação e manutenção durante períodos em que diferentes gerações de tecnologia coexistem.

Critérios de aceitação para sistemas críticos

O aceite deve combinar inspeção física, testes funcionais, testes de comunicação e cenários de contingência. Um relé configurado corretamente pode falhar na interface com SCADA; uma rede redundante pode não convergir dentro do tempo esperado; um sistema DC pode não sustentar a autonomia especificada. O ensaio precisa representar a função.

Procedimentos devem definir pré-condições, passos, resultados esperados e evidências. Pendências e desvios autorizados precisam ser registrados e ligados ao equipamento ou função afetada. Isso permite que o fechamento técnico seja auditável e reduz discussões subjetivas no final da obra.

Operação assistida após modernizações

Após uma migração de automação, proteção ou telecomunicações, a operação assistida permite observar estabilidade, alarmes, sincronismo, failover e comportamento das interfaces em condições reais. O período deve possuir critérios objetivos de acompanhamento e encerramento.

Pendências de configuração, documentação ou integração precisam ser tratadas antes da desmobilização. A equipe de operação deve receber backups, procedimentos de recuperação e conhecimento suficiente para administrar o novo ambiente sem depender permanentemente do fornecedor.

Esse acompanhamento também ajuda a validar se os requisitos de disponibilidade e manutenção definidos em projeto permanecem adequados após a entrada em serviço.

Planejamento de manutenção e sobressalentes críticos

A estratégia de manutenção precisa considerar consequência de falha, tempo de reposição e possibilidade de operação degradada. Relés, módulos de I/O, switches, fontes, controladores e equipamentos de sincronismo podem exigir sobressalentes estratégicos quando não existe alternativa rápida de substituição.

O estoque deve ser gerenciado juntamente com compatibilidade de firmware e configuração. Uma peça fisicamente disponível pode não restaurar o sistema se depender de versão, licença ou parametrização que não esteja documentada.

Planos de manutenção também precisam definir testes periódicos de baterias, fontes, redundância e enlaces, preservando a capacidade de recuperação prevista em projeto.

Capacidade de rede, processamento e expansão futura

Modernizações acrescentam pontos, eventos, históricos e tráfego às redes existentes. O planejamento deve acompanhar utilização de enlaces, portas, fibras, servidores, armazenamento e licenças para evitar que a infraestrutura comum se torne restrição a novos sistemas.

Reservas precisam ser conhecidas e administradas. Fibras livres sem identificação, portas não documentadas ou servidores próximos do limite não constituem capacidade confiável. A engenharia deve estabelecer métricas e gatilhos para expansão.

Essa análise também ajuda a coordenar projetos futuros. Uma renovação de automação pode ser oportunidade para reforçar backbone e sincronismo, enquanto uma mudança isolada pode consumir recursos que seriam necessários a uma etapa posterior.

Inspeção, testes periódicos e preservação da confiabilidade

Disponibilidade projetada precisa ser preservada por inspeções e testes ao longo da vida útil. Bancos de baterias, fontes redundantes, caminhos de comunicação, intertravamentos e sistemas de backup podem degradar sem produzir falha imediata perceptível.

Testes periódicos de redundância, autonomia e recuperação ajudam a confirmar que a contingência continua funcional após anos de mudanças. Resultados devem alimentar manutenção e gestão de ativos, permitindo corrigir degradações antes que um evento real exija o recurso de backup.

A preservação dessas condições precisa ser acompanhada por registros de teste, histórico de manutenção e atualização documental, mantendo a confiabilidade verificável ao longo do tempo.

Quando uma modernização altera arquitetura, criticidade ou modo de operação, o plano de manutenção deve ser revisado para refletir novas dependências e novos recursos de contingência.

A mesma lógica deve ser aplicada às interfaces com subestação, sistemas auxiliares e centros de operação, garantindo que cada mudança mantenha coerência entre configuração, documentação e critérios de contingência.

Essa disciplina reduz risco técnico durante intervenções futuras e preserva a capacidade de diagnóstico da usina ao longo de sua vida operacional.
