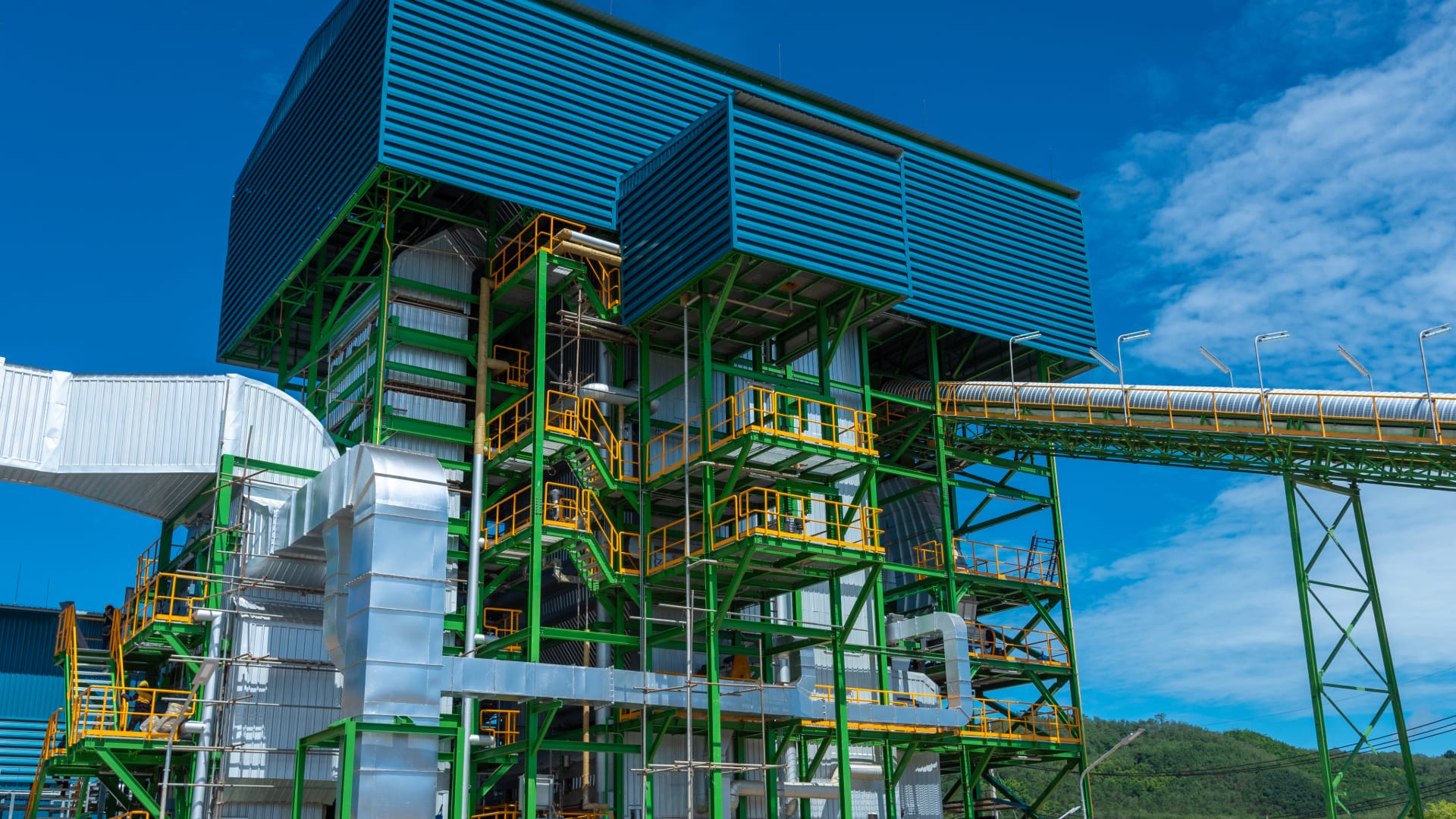

Usinas de biomassa e sistemas de cogeração integram recebimento e preparação de combustível, geração de vapor, produção elétrica, fornecimento térmico ao processo, utilidades e conexão com o sistema elétrico. A operação depende da coordenação entre processo industrial, caldeiras, turbinas, geradores, subestações, automação, telecomunicações e sistemas ambientais.
Na cogeração, a geração elétrica não pode ser analisada isoladamente. Demanda térmica, disponibilidade de combustível, eficiência da caldeira, regime da turbina, consumo interno e condições de exportação ou importação de energia influenciam continuamente a estratégia operacional.
Em plantas existentes, modernizações exigem atenção a sistemas legados, janelas de parada, obsolescência de controladores, capacidade elétrica e necessidade de manter produção. Uma baseline confiável e uma estratégia de migração são essenciais para evitar que a intervenção introduza novos riscos.
Desafios de engenharia em usinas de biomassa e cogeração
| Condição | Risco ou necessidade | Resposta de engenharia |
|---|---|---|
| Integração entre geração elétrica e processo térmico | perda de eficiência ou restrição produtiva | balanço energético, supervisão integrada e critérios de despacho |
| Caldeiras, turbinas e sistemas auxiliares | falhas com alto impacto operacional | instrumentação, automação, proteção e análise de criticidade |
| Combustível com variabilidade | alterações de desempenho e combustão | medição, controle, tendências e ajuste operacional |
| Cargas elétricas relevantes | distúrbios, seletividade inadequada e indisponibilidade | estudos elétricos, proteção, qualidade de energia e monitoramento |
| Redes OT e sistemas legados | baixa interoperabilidade e risco de obsolescência | arquitetura, segmentação, migração e gestão de configuração |
| Retrofit em planta produtiva | paradas prolongadas e perda de produção | pré-montagem, testes antecipados, janela de parada e rollback |
Em cogeração, disponibilidade elétrica e térmica fazem parte do mesmo problema de engenharia.
Uma falha na automação, no combustível, na subestação ou em uma utilidade pode limitar simultaneamente produção e geração. A Engenharia Consultiva pode mapear dependências, criticidades e prioridades antes da modernização.
Processo térmico, geração e integração elétrica
O desempenho da cogeração depende da integração entre combustível, geração de vapor, turbina, gerador e consumo térmico do processo. Uma restrição em qualquer elo pode reduzir simultaneamente produção elétrica e disponibilidade térmica, por isso capacidade e contingência precisam ser avaliadas como sistema.
O balanço energético deve considerar diferentes regimes de operação: carga parcial, indisponibilidade de equipamentos auxiliares, variação da biomassa e condições de exportação ou importação de energia. Essas situações precisam ser conhecidas para orientar operação e definir prioridades de modernização.
Em expansões, a engenharia deve verificar capacidade residual de caldeiras, turbinas, transformadores, barramentos, auxiliares e sistemas de combustível. A simples disponibilidade de espaço ou potência nominal não garante margem operacional quando existem restrições térmicas, elétricas ou de processo.
Combustível, preparação e alimentação de caldeiras
Biomassa pode apresentar variações de umidade, granulometria, densidade e poder calorífico. Sistemas de recebimento, armazenagem, transporte e alimentação precisam ser dimensionados para lidar com essa variabilidade sem comprometer estabilidade de combustão e disponibilidade.
Instrumentação de nível, velocidade, peso, temperatura e estados de equipamentos pode apoiar supervisão e manutenção. Intertravamentos precisam considerar bloqueios, falta de combustível, falhas de transportadores e condições de segurança.
A engenharia de automação deve manter rastreabilidade entre lógica de controle, estados de campo e procedimentos operacionais, evitando dependência de conhecimento informal durante falhas.
Caldeiras, vapor e sistemas auxiliares
Caldeiras conectam processo térmico, geração de vapor e segurança operacional. Pressão, temperatura, nível, fluxo de combustível, ar de combustão e qualidade do vapor precisam ser monitorados com instrumentação adequada e lógicas coerentes com o processo.
Bombas, ventiladores, tratamento de água, sistemas de alimentação, exaustão e demais auxiliares também participam da disponibilidade da planta. A análise deve identificar pontos únicos de falha que podem indisponibilizar uma caldeira mesmo quando o equipamento principal permanece íntegro.
A NR-13 é uma referência central quando aplicável a caldeiras, vasos de pressão e tubulações, devendo ser considerada junto aos requisitos de projeto, inspeção, operação e documentação.
Turbinas, geradores e integração elétrica
Turbinas e geradores exigem coordenação entre controle de processo, proteção elétrica, sincronismo, excitação, medição e sistemas auxiliares. Condições de partida, rejeição de carga, ilhamento, retorno e parada precisam ser conhecidas e testadas conforme a arquitetura da planta.
O Projeto de Subestação de Média Tensão pode estruturar conexão, transformação, proteção e distribuição quando aplicável. Estudos de curto-circuito, seletividade e coordenação são relevantes para avaliar comportamento das proteções após expansões ou mudanças de carga.
A solução de Elétrica de Média Tensão pode apoiar uma visão integrada entre subestações, painéis, proteção e ciclo de vida da infraestrutura elétrica.
Automação, telecomunicações e arquitetura OT
Automação, redes e sistemas supervisórios precisam representar a lógica operacional da planta e suas prioridades. DCS, PLCs, relés, analisadores, medidores e plataformas de supervisão podem coexistir, mas devem compartilhar uma arquitetura documentada e com responsabilidades claras.
Sincronismo de tempo, qualidade de dados, severidade de alarmes e histórico de eventos são fundamentais para análise de ocorrências. Uma falha elétrica pode aparecer como perda de comunicação, reset de controlador ou atuação de proteção, exigindo correlação entre disciplinas.
Conexões com TI, acesso remoto e fornecedores devem ser governadas. Inventário, backups, versões, contas e políticas de comunicação precisam integrar a baseline da planta para que manutenção e cibersegurança não dependam de conhecimento informal.
Automação, DCS, PLC e supervisão
Caldeiras, turbinas, combustível, utilidades e sistemas elétricos podem utilizar plataformas de automação distintas. O Projeto de Automação Industrial organiza controladores, I/O, redes, intertravamentos, alarmes, telas e interfaces.
A solução de Sistemas SCADA pode consolidar supervisão, históricos, tendências e dados energéticos. Em plantas com DCS e PLCs coexistindo, limites de responsabilidade e troca de sinais precisam estar claramente documentados.
Alarmes devem apoiar ação. Filosofia de severidade, supressão de eventos repetitivos e definição de procedimentos reduzem fadiga do operador e melhoram diagnóstico durante instabilidades.
Redes industriais, fibra e cibersegurança OT
Controladores, servidores, relés, analisadores, inversores e estações de operação dependem de redes industriais previsíveis. A solução de Redes Industriais pode estruturar topologias, protocolos, redundância, segmentação e integração OT.
O Projeto de Telecomunicações pode organizar backbones ópticos, racks, enlaces entre áreas e comunicação com centros de operação ou instalações remotas.
Conexões entre OT, TI, acesso remoto e fornecedores devem ter regras específicas. Inventário, contas, backups, versões e políticas de acesso fazem parte da baseline necessária para manutenção e segurança.
Desempenho elétrico, eficiência e capacidade
O sistema elétrico deve ser analisado tanto pela proteção quanto pelo efeito sobre processo e geração. Alterações de transformadores, geradores, grandes motores ou inversores podem mudar níveis de curto-circuito, seletividade, fluxo de potência e comportamento de cargas sensíveis.
Eficiência energética precisa ser relacionada ao balanço térmico e ao consumo auxiliar. Melhorar apenas um equipamento pode não aumentar a eficiência global se perdas de vapor, consumo interno ou restrições de processo continuarem dominantes.
Dados confiáveis são parte dessa análise. Medição de energia, vapor, combustível e grandezas de processo precisa ter origem e referência temporal consistentes para que indicadores representem o comportamento real da usina.
Qualidade de energia, proteção e cargas auxiliares
Motores, inversores, geradores e cargas não lineares podem influenciar fator de potência, harmônicas, afundamentos e comportamento das proteções. O Diagnóstico da Qualidade de Energia pode correlacionar distúrbios com ocorrências de processo e automação.
Alterações de capacidade ou topologia exigem revisão de curto-circuito, seletividade e proteção. Uma expansão que aumenta geração ou modifica transformadores pode alterar níveis de falta e tempos de atuação em diferentes pontos da instalação.
Aterramento, equipotencialização e proteção contra surtos precisam ser compatibilizados com instrumentação, telecomunicações e sistemas de controle.
Eficiência energética e balanço entre energia elétrica e térmica
O desempenho de uma planta de cogeração depende de como produção elétrica e aproveitamento térmico se relacionam. A eficiência global pode cair mesmo quando o gerador opera bem, caso o vapor útil, condensado, perdas térmicas ou consumo auxiliar não estejam adequadamente considerados.
Históricos de geração, consumo interno, exportação, produção de vapor, combustível e condições de processo podem apoiar análises de desempenho. O objetivo é identificar restrições reais e oportunidades de melhoria sem comprometer disponibilidade ou segurança.
Indicadores precisam ter origem de dados confiável. Medidores sem calibração, grandezas com horários incoerentes ou bases desconectadas podem produzir conclusões erradas sobre eficiência.
Segurança, confiabilidade e gestão de ativos
Segurança e disponibilidade precisam ser analisadas sobre as mesmas dependências. Equipamentos principais podem possuir redundância enquanto sistemas auxiliares, combustível, água, rede ou alimentação permanecem como pontos únicos de falha.
A criticidade deve orientar sobressalentes, redundância, manutenção e prioridade de modernização. Componentes eletrônicos obsoletos podem representar risco elevado mesmo quando ainda operam normalmente, principalmente quando reposição e suporte são limitados.
Condições ambientais, acesso para manutenção e requisitos de segurança precisam ser considerados no ciclo de vida. Uma solução tecnicamente adequada, mas difícil de inspecionar ou substituir, aumenta tempo de recuperação e exposição durante intervenções.
Segurança operacional e infraestrutura de proteção
Áreas de combustível, caldeiras, subestações e salas técnicas possuem riscos distintos. CFTV, controle de acesso e alarmes podem apoiar operação e investigação quando associados a procedimentos claros.
O projeto deve considerar também incêndio, atmosferas específicas do processo, calor, poeira e condições ambientais. Equipamentos e invólucros precisam ser adequados à área e à manutenção prevista.
Confiabilidade, manutenção e gestão de ativos
A Engenharia de Confiabilidade e Disponibilidade pode classificar ativos por consequência de falha, identificar modos críticos e orientar redundância, manutenção e sobressalentes.
A Gestão de Ativos de Engenharia ajuda a organizar condição, obsolescência, documentação, histórico e horizonte de substituição. Em automação, componentes obsoletos podem continuar funcionando, mas representar risco elevado pela falta de suporte ou reposição.
Engenharia ao longo do ciclo de vida
Levantamento e diagnóstico
O Levantamento Cadastral de Engenharia valida redes, painéis, sistemas, equipamentos e documentação antes de uma modernização.
Projeto e estratégia de migração
A arquitetura futura deve definir o que permanece, o que será substituído, interfaces, fases de execução, condições de rollback e critérios de liberação.
Fiscalização e janela de parada
O Apoio Técnico à Fiscalização pode controlar pré-montagem, documentação, interfaces, execução e pendências antes e durante a parada.
Comissionamento e retorno à produção
O Comissionamento de Equipamentos deve validar intertravamentos, comunicação, proteção, falhas de energia, alarmes, sequências de partida e integração entre processo e geração.
A janela de parada deve ser tratada como requisito de projeto.
Pré-montagem, testes antecipados, sequência de corte, checkpoints, rollback e critérios de liberação precisam estar planejados antes da intervenção para reduzir exposição da produção.
Escopo, entregáveis e estratégia de implantação
O escopo deve ligar levantamento, requisitos, projeto, procurement, implantação e comissionamento à mesma baseline. Em retrofit, isso é essencial para que decisões de campo não se afastem da arquitetura aprovada e dos limites operacionais da planta.
Entregáveis de engenharia precisam refletir configuração física e lógica: diagramas, redes, listas de I/O, ajustes, alarmes, parâmetros, estudos, planos de migração e registros de teste fazem parte da mantenabilidade e do retorno seguro à produção.
Serviços de engenharia aplicáveis
- Levantamento Cadastral;
- Projeto de Automação Industrial;
- Projeto de Telecomunicações;
- Projeto de Subestação de Média Tensão;
- Diagnóstico da Qualidade de Energia;
- Engenharia de Confiabilidade e Disponibilidade;
- Gestão de Ativos de Engenharia;
- Apoio Técnico à Fiscalização;
- Comissionamento de Equipamentos.
Entregáveis típicos de engenharia
Dependendo do escopo, os entregáveis podem incluir levantamento e reconciliação documental, arquitetura de automação e redes, listas de I/O, diagramas elétricos, estudos de proteção, mapas de comunicação, matriz de interfaces, lista de alarmes, especificações, plano de migração, FAT, SAT, roteiros de comissionamento e registros de aceite.
Em retrofit, o plano de parada deve registrar pré-requisitos, atividades antecipáveis, sequência de desligamento, contingências, critérios de rollback e evidências exigidas para retorno à produção.
Considerações de Engenharia
Eficiência global é diferente de eficiência do gerador
Cogeração precisa considerar simultaneamente eletricidade, vapor útil, consumo interno e desempenho do processo.
Obsolescência é risco operacional
Um controlador ainda funcionando pode ser crítico se não houver suporte, peças ou backup compatível.
Qualidade de energia pode aparecer como falha de automação
Resets, perda de comunicação e atuação de proteções podem ter origem elétrica e exigem diagnóstico multidisciplinar.
Redundância deve considerar auxiliares
Equipamento principal duplicado não garante disponibilidade se combustível, água, alimentação ou comunicação dependem de um único ponto.
Documentação é parte da mantenabilidade
Backups, parâmetros, versões, listas de sinais, diagramas e testes precisam acompanhar a configuração instalada.
Normas e referências técnicas
Conforme o escopo, podem ser aplicáveis NR-13 para caldeiras, vasos de pressão e tubulações, NR-10 para segurança em instalações elétricas, ABNT NBR 5410 para baixa tensão, ABNT NBR 14039 para média tensão e IEC 62443 para sistemas de automação e controle industrial.
Requisitos da concessionária, regras de conexão, procedimentos operacionais e normas específicas de geração, proteção, meio ambiente e segurança devem ser incorporados conforme a planta. A relação final deve estar ligada aos requisitos efetivamente projetados e testados.
Modernização e roadmap de investimentos
O roadmap deve considerar dependências entre projetos. Modernizar supervisão sem revisar redes, energia, instrumentação ou controladores pode apenas deslocar o risco. A sequência de investimentos deve reduzir exposição e preparar interfaces para as etapas seguintes.
Procurement técnico e integração de pacotes
Caldeiras, turbinas, sistemas de combustível, painéis e pacotes auxiliares podem chegar de fornecedores diferentes. Submittals precisam ser confrontados com requisitos de energia, automação, telecomunicações, segurança e manutenção antes da fabricação e instalação.
Matrizes de interface devem registrar sinais, protocolos, alimentação, permissivos, intertravamentos e responsabilidades de teste. Essa disciplina reduz adaptações tardias durante parada e comissionamento.
FAT, SAT e testes integrados
FAT pode antecipar lógica, alarmes, comunicação e sequências antes da janela de intervenção. SAT confirma montagem, endereçamento, proteção e integração no ambiente real. Os testes integrados devem reproduzir partida, falhas, rejeição de carga, perda de comunicação e recuperação controlada.
Critérios de go/no-go e rollback precisam ser definidos antes da parada. A decisão de prosseguir ou retornar não deve depender apenas da pressão de cronograma no momento da intervenção.
Operação assistida e estabilização
Após o retorno à produção, um período de operação assistida ajuda a verificar alarmes, qualidade dos dados, comportamento elétrico e estabilidade dos sistemas sob carga real. Ajustes realizados nessa fase precisam atualizar documentos, backups e parâmetros.
Lições aprendidas devem retroalimentar o próximo lote de modernização, reduzindo a repetição de problemas e melhorando continuamente padrões, testes e sequências de implantação.
O roadmap pode priorizar obsolescência, indisponibilidade, risco de segurança, eficiência, capacidade e dificuldade de manutenção. Projetos devem ser ordenados considerando dependências: modernizar SCADA sem revisar redes, energia ou instrumentação pode apenas transferir o gargalo.
Cada etapa deve atualizar a baseline da planta, consolidando As-Built, versões, backups, listas de ativos, parâmetros, endereçamento, matriz de interfaces e registros de testes.
