Plantas Híbridas de Geração: integração energética, controle e continuidade operacional

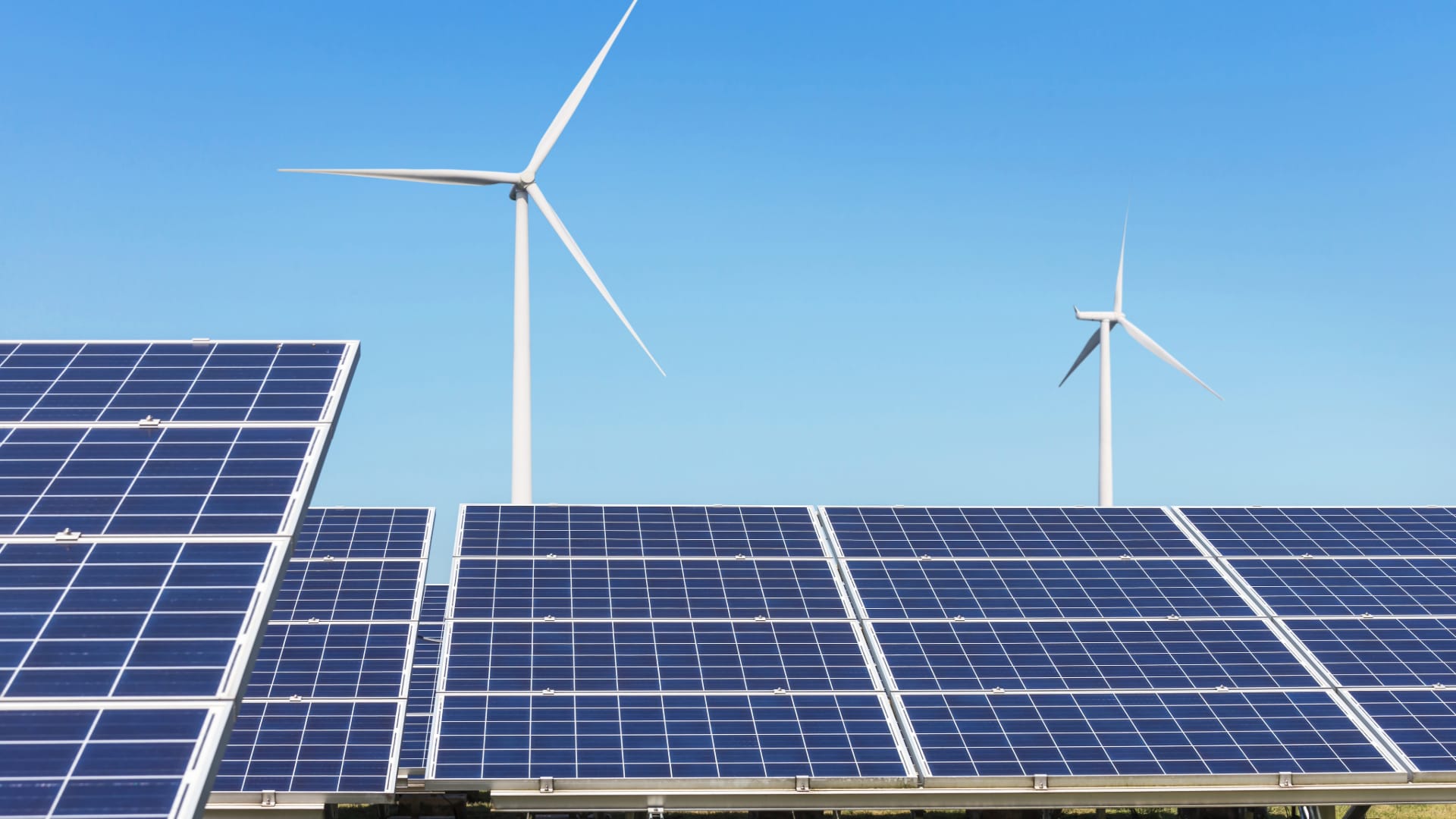

Plantas híbridas de geração combinam diferentes fontes e recursos energéticos — como solar, eólica, biomassa, geração térmica e sistemas de armazenamento — dentro de uma mesma arquitetura de conexão, controle e operação. O desempenho do empreendimento depende de como essas fontes interagem entre si e com a rede elétrica.

A engenharia deve coordenar proteção, medição, despacho, armazenamento, automação, telecomunicações, sincronismo e subestações, considerando perfis de geração distintos e modos operacionais que podem mudar ao longo do dia ou conforme condições da rede.

Quando diferentes fornecedores entregam blocos independentes, aumenta o risco de incompatibilidades de comunicação, proteção e controle. Por isso, matriz de interfaces, critérios de desempenho e estratégia de comissionamento precisam ser definidos antes da integração final.

Desafios de engenharia em plantas híbridas de geração

Condição	Risco ou necessidade	Resposta de engenharia
Fontes com perfis de geração diferentes	variação rápida de potência e despacho	controle coordenado, medição e estratégia operacional
Integração com BESS	limites de carga, descarga e estado de carga	EMS/PPC, proteção, lógica de operação e monitoramento
Conexão ao sistema elétrico	requisitos de tensão, frequência e proteção	estudos elétricos, subestação, medição e conformidade de conexão
Múltiplos fornecedores	interfaces incompletas	matriz de interfaces, requisitos comuns e testes integrados
Telecomunicações e controle remoto	perda de supervisão ou comando	redes redundantes, sincronismo e contingência
Expansão futura	arquitetura tornar-se limitante	reservas, escalabilidade e gestão de configuração

Arquitetura elétrica, fontes e armazenamento

A arquitetura de uma planta híbrida precisa ser definida como um sistema único, mesmo quando os ativos de geração e armazenamento são contratados em pacotes diferentes. Barramentos, transformadores, linhas, subestações, BESS e sistemas auxiliares disputam capacidade e compartilham restrições que não aparecem quando cada bloco é analisado isoladamente.

O balanço entre capacidade instalada, potência efetivamente exportável e limites do ponto de conexão deve ser explícito desde a concepção. Essa visão evita superdimensionamentos locais que não agregam geração vendável e também revela reservas que podem ser utilizadas em futuras expansões sem reconstruir a infraestrutura comum.

Em empreendimentos por fases, a engenharia deve prever estados intermediários de operação. Uma subestação ou sistema de controle pode precisar atender a primeira fonte antes da entrada das demais, sem criar lógicas temporárias difíceis de remover depois. Diagramas, ajustes e filosofia operacional precisam identificar claramente cada estágio.

Arquitetura elétrica e ponto de conexão

Fontes distintas podem compartilhar barramentos, transformadores, subestações e ponto de conexão. O Projeto de Subestação de Média Tensão pode estruturar transformação, manobra, medição e proteção quando aplicável.

Alterações de capacidade ou inclusão de novos recursos podem modificar níveis de curto-circuito, fluxo de potência e coordenação das proteções. O Estudo de Curto-Circuito, Seletividade e Coordenação ajuda a revisar comportamento do sistema após mudanças.

A solução de Elétrica de Média Tensão amplia a visão para ciclo de vida, proteção e operação da infraestrutura elétrica.

Integração de geração solar, eólica e outras fontes

Cada fonte possui dinâmica própria. A geração solar varia com irradiância; a eólica, com condições de vento; biomassa ou geração térmica podem ter maior controlabilidade. A arquitetura de controle precisa considerar essas diferenças para atingir objetivos de potência, estabilidade e despacho.

O Projeto de Sistema Fotovoltaico pode integrar geração solar à infraestrutura elétrica, proteção e medição do empreendimento.

A solução de Energia Renovável pode apoiar uma visão mais ampla sobre integração de geração e eficiência.

BESS, armazenamento e gestão de energia

Sistemas de armazenamento introduzem variáveis como estado de carga, limites térmicos, potência disponível, degradação e modos de carga/descarga. A estratégia operacional precisa definir quando o BESS absorve ou entrega energia e como se comporta em falhas ou restrições.

EMS, PPC e controladores locais devem ter papéis bem definidos. Comandos conflitantes ou prioridades mal estabelecidas podem produzir comportamento imprevisível.

O Guia de Engenharia para BESS aprofunda aspectos de dimensionamento, segurança, comissionamento e operação.

Controle, telecomunicações e dados operacionais

Em plantas híbridas, a camada digital é responsável por transformar ativos com comportamentos distintos em uma operação coordenada. Isso exige definir autoridade de comando, prioridade entre controladores e tratamento de falhas antes da implementação. PPC, EMS, SCADA, controladores de inversores, BMS do BESS e sistemas de proteção não podem possuir fronteiras ambíguas.

A matriz de sinais deve diferenciar medições informativas, permissivos, intertravamentos e comandos. Também precisa registrar origem, destino, protocolo, qualidade esperada, atualização, fallback e comportamento na perda de comunicação. Essa disciplina reduz dependência de conhecimento tácito dos integradores.

Dados históricos devem ser suficientes para reconstruir eventos e comparar desempenho entre fontes. Sincronismo de tempo, retenção, resolução e qualidade do dado influenciam diretamente investigação de falhas, comprovação de disponibilidade e otimização de despacho.

Automação, PPC, EMS e SCADA

O Projeto de Automação Industrial pode estruturar controladores, sinais, intertravamentos, lógica de operação e integração entre fontes.

A solução de Sistemas SCADA permite consolidar supervisão, alarmes, históricos e comandos, enquanto PPC e EMS tratam estratégias específicas de controle de potência e energia.

Fronteiras entre esses sistemas devem ser documentadas para evitar duplicidade de lógica e ambiguidades em contingências.

Telecomunicações, sincronismo e operação remota

Subestações, inversores, turbinas, BESS e estações meteorológicas podem estar distribuídos por grandes áreas. O Projeto de Telecomunicações pode estruturar fibra, rádios, rotas, redundância e integração com centros de operação.

O sincronismo de tempo é relevante para sequência de eventos, proteção, medição e investigação de falhas. Fontes, distribuição e comportamento em perda de referência precisam ser definidos.

Redes de operação devem ser segmentadas e monitoradas, especialmente quando existe acesso remoto de fornecedores.

Proteção, conexão e desempenho elétrico

A integração de recursos baseados em inversores com geração síncrona ou outras tecnologias altera correntes de falta, resposta dinâmica e contribuição para suporte de tensão e frequência. Estudos elétricos precisam representar os modos reais de operação e não apenas um caso nominal com todos os ativos disponíveis.

Critérios de conexão, curvas de proteção e limites de qualidade de energia devem ser transformados em parâmetros verificáveis de projeto e comissionamento. Sempre que um estudo alterar setpoints de PPC, proteção, inversor ou BESS, essa mudança precisa retornar à baseline de configuração para evitar divergência entre relatório e campo.

Expansões futuras devem reavaliar a coordenação. A inclusão de potência, novos transformadores ou uma tecnologia diferente pode mudar níveis de curto-circuito, fluxo de potência, harmônicas e seletividade. Preservar os estudos como parte viva da configuração reduz risco de utilizar premissas superadas.

Proteção, seletividade e qualidade de energia

A combinação de fontes baseadas em inversores, geração síncrona e armazenamento pode alterar comportamento durante faltas e condições transitórias. Proteções precisam ser verificadas para os modos operacionais previstos.

O Diagnóstico da Qualidade de Energia pode avaliar harmônicas, variações de tensão e outros fenômenos relevantes após a entrada de novos recursos.

Aterramento e equipotencialização devem considerar áreas extensas, estruturas metálicas, equipamentos eletrônicos e proteção contra surtos.

Medição, dados e desempenho energético

Uma planta híbrida precisa medir geração por fonte, consumo auxiliar, energia armazenada, potência no ponto de conexão e demais grandezas necessárias para operação e análise de desempenho.

Dados devem ter origem, unidade, timestamp e qualidade conhecidos. Históricos coerentes permitem avaliar disponibilidade, eficiência e cumprimento de estratégias operacionais.

Cibersegurança OT e acesso de fornecedores

Controladores, inversores, BESS, SCADA e gateways de fabricantes podem exigir conectividade remota. A arquitetura deve estabelecer zonas, regras de acesso, autenticação, logs e responsabilidades.

A IEC 62443 pode apoiar a estruturação de requisitos de segurança para sistemas de automação e controle, quando aplicável.

Comissionamento por camadas e testes integrados

O comissionamento deve evoluir de equipamentos individuais para subsistemas e, por fim, para a planta integrada. FAT, SAT e testes de comunicação reduzem risco antes da energização completa.

O Comissionamento de Equipamentos pode organizar evidências, enquanto o aceite final deve verificar modos de operação, contingências, perda de comunicação, resposta de proteção e transições de controle.

Engenharia ao longo do ciclo de vida

Concepção e definição de requisitos

Objetivos de geração, conexão, armazenamento, despacho e expansão devem ser traduzidos em requisitos técnicos antes da contratação.

Projeto e gestão de interfaces

Diagramas, listas de sinais, protocolos, responsabilidades e critérios de teste precisam permanecer consistentes entre fornecedores.

Implantação e fiscalização

O Apoio Técnico à Fiscalização pode acompanhar execução, documentação, interfaces e pendências.

Operação e gestão de configuração

Parâmetros, versões, lógicas, ajustes de proteção e diagramas precisam acompanhar cada mudança da planta.

Escopo, entregáveis e rastreabilidade de engenharia

Em uma planta híbrida, o escopo de engenharia precisa ser organizado por requisitos e interfaces, e não apenas por disciplinas. Elétrica, automação, telecomunicações, proteção e comissionamento se encontram nos mesmos pontos de decisão. Uma matriz de requisitos ajuda a vincular cada necessidade a desenho, memorial, especificação, fornecedor, teste e evidência de aceite.

Essa rastreabilidade é particularmente importante quando o empreendimento é entregue por múltiplos contratos. O documento final deve permitir identificar quem projetou, quem forneceu, quem configurou, quem testou e qual versão permaneceu em operação. Isso reduz ambiguidades durante garantia, manutenção e futuras ampliações.

Serviços de engenharia aplicáveis

• Projeto de Sistema Fotovoltaico
• Projeto de Subestação de Média Tensão
• Estudos de Proteção e Seletividade
• Projeto de Automação Industrial
• Projeto de Telecomunicações
• Diagnóstico da Qualidade de Energia
• Projeto de Aterramento
• Comissionamento de Equipamentos
• Apoio Técnico à Fiscalização

Entregáveis típicos de engenharia

Podem incluir diagrama unifilar, estudos de proteção, arquitetura de controle, lista de sinais, mapas de comunicação, requisitos de sincronismo, matriz de interfaces, filosofia de operação, plano de comissionamento, roteiros de testes e registros de aceite.

Em expansões futuras, a documentação deve indicar capacidade residual, reservas de I/O, portas, fibras, espaço e limites elétricos para evitar que a próxima etapa seja tratada como um projeto isolado.

Considerações de Engenharia

Capacidade instalada não é igual a potência disponível no ponto de conexão

Limites elétricos, armazenamento, despacho e requisitos de rede podem restringir a operação simultânea de todos os ativos.

BESS precisa ser tratado como sistema dinâmico

Estado de carga, temperatura e degradação influenciam potência e disponibilidade ao longo do tempo.

Interfaces precisam ser testáveis

Cada troca de sinal ou comando deve ter origem, destino, comportamento e critério de aceite conhecidos.

Gestão de configuração é crítica

Ajustes de proteção, firmware e lógicas alteram o comportamento da planta e precisam ser controlados.

Filosofia operacional, disponibilidade e gestão de interfaces

A planta deve possuir uma filosofia operacional comum que descreva condições normais, restrições, contingências e transições. Essa filosofia conecta estudos elétricos, lógica de controle, procedimentos de operação e roteiros de teste. Sem ela, cada fornecedor tende a interpretar prioridades de forma independente.

Disponibilidade deve ser avaliada por função. A perda de um inversor pode reduzir apenas parte da geração, enquanto uma falha no PPC, na subestação ou na telecomunicação comum pode limitar todo o empreendimento. A criticidade precisa orientar redundância, sobressalentes, arquitetura e tempos de recuperação.

Interfaces entre contratos merecem governança própria. Itens como alimentação auxiliar, fibra, protocolo, sincronismo, endereçamento, sinais de trip e responsabilidades de teste devem ter responsável e evidência de fechamento. Pendências de interface normalmente aparecem tarde, quando o custo de correção é maior.

Modos operacionais e filosofia de controle da planta

Uma planta híbrida pode operar com diferentes combinações de fontes ao longo do dia. A filosofia de controle precisa definir prioridades, limites, rampas, condições de entrada e saída de cada recurso e comportamento diante de restrições do ponto de conexão.

Esses modos devem ser documentados de forma suficientemente clara para orientar lógica, operação e testes. A ausência de uma filosofia comum tende a transferir decisões para configurações específicas de fabricantes, dificultando manutenção e futuras alterações.

Estudos de desempenho e conformidade de conexão

Além de curto-circuito e seletividade, o empreendimento pode exigir estudos de fluxo de potência, qualidade de energia, comportamento dinâmico e atendimento a requisitos do sistema ao qual será conectado. A necessidade e o nível de detalhamento dependem da potência, tecnologia e regras aplicáveis ao ponto de conexão.

Os resultados desses estudos devem retroalimentar ajustes de proteção, limites de controle e parâmetros de operação. Estudos não devem permanecer como documentos isolados da configuração real da planta.

Disponibilidade, manutenção e criticidade dos ativos

A combinação de fontes pode aumentar flexibilidade, mas também adiciona equipamentos, interfaces e softwares. A Engenharia de Confiabilidade e Disponibilidade pode identificar quais falhas reduzem geração total, quais apenas limitam uma fonte e quais comprometem a conexão completa.

Essa análise orienta sobressalentes, redundância, manutenção e priorização de alarmes. Componentes compartilhados — como subestação, comunicação ou PPC — podem ter criticidade superior à de ativos individuais de geração.

Gestão de interfaces entre fornecedores

Inversores, BESS, subestação, SCADA, PPC, estação meteorológica e telecomunicações podem vir de fornecedores distintos. A matriz de interfaces deve registrar alimentação, sinais, protocolos, responsabilidades, documentos e critérios de teste para cada fronteira.

O controle dessas interfaces reduz conflitos durante FAT, SAT e energização e cria uma base objetiva para tratar desvios e pendências.

Capacidade, expansão e gestão de configuração

O planejamento de uma planta híbrida deve separar capacidade física instalada de capacidade operacional disponível. Limites de conexão, potência dos transformadores, capacidade dos barramentos, envelopes térmicos do BESS e restrições de despacho podem impedir que todos os ativos utilizem simultaneamente sua potência nominal. Essa diferença precisa aparecer no modelo técnico e econômico do empreendimento.

Reservas de capacidade devem ser documentadas por disciplina. Espaço em painéis, entradas em PLC, fibras, portas de rede, posições de cubículos e capacidade de transformação precisam ser quantificados, porque “previsão para expansão” sem reserva verificável tende a desaparecer durante as primeiras mudanças de projeto.

Expansão por fases e condições intermediárias

Quando novas fontes são incorporadas ao longo do tempo, a planta passa por configurações intermediárias que também precisam ser seguras e comissionáveis. O sistema de proteção, a filosofia de controle e o PPC podem operar de forma diferente antes da entrada do BESS ou de uma segunda fonte. Cada fase deve possuir diagramas, ajustes e critérios de teste próprios.

Interfaces provisórias devem ter prazo e responsável. Soluções temporárias de telecomunicações, bypasses ou lógicas especiais não podem permanecer indefinidamente sem serem incorporadas formalmente à baseline. O risco de configuração temporária tornar-se permanente é elevado em empreendimentos que continuam gerando enquanto novas etapas são construídas.

Configuração, versões e rastreabilidade

Firmware de inversores, BMS, PPC, relés de proteção e equipamentos de comunicação pode alterar o comportamento da planta mesmo sem mudança física. A gestão de configuração deve registrar versão, data, justificativa, responsável e evidência de teste após cada alteração relevante.

Parâmetros críticos também precisam de controle. Rampas, limites de potência, prioridades de carga e descarga, setpoints de proteção e permissivos de operação devem ser tratados como dados de engenharia, e não apenas como ajustes de comissionamento. Backups, listas de parâmetros e histórico de mudanças permitem comparar o estado atual com o aprovado.

Essa rastreabilidade facilita investigação de eventos e manutenção futura. Quando uma falha ocorre meses após a energização, a equipe precisa saber quais versões e ajustes estavam ativos naquele instante. Sem esse histórico, a análise fica dependente de memória de integradores ou de arquivos dispersos em notebooks de campo.

A mesma lógica deve ser aplicada à documentação. Diagramas, listas de sinais, mapas de rede, estudos e procedimentos precisam acompanhar a configuração operacional. Um As-Built que não reflete firmware, ajustes e lógicas vigentes representa apenas parte da instalação e não é suficiente para governar uma planta digitalizada.

Procurement técnico, comissionamento e operação assistida

Equipamentos principais e sistemas de controle devem ser contratados com interfaces claramente especificadas. Submittals de inversores, transformadores, relés, BESS, PPC e telecomunicações precisam ser avaliados em conjunto, porque uma alteração aparentemente local pode afetar proteção, protocolo, sincronismo ou capacidade da planta.

FAT deve verificar funções que podem ser reproduzidas em fábrica, enquanto SAT confirma instalação, endereçamento, comunicação e comportamento no campo. Testes integrados devem exercitar transições entre fontes, perda de comunicação, indisponibilidade do BESS, restrição de potência e retorno à condição normal.

Após a energização, operação assistida ajuda a estabilizar alarmes, limites, sequências e relatórios. Ajustes realizados nesse período devem ser incorporados à baseline de engenharia, evitando que a configuração efetiva permaneça diferente dos documentos entregues.

A equipe de operação precisa receber não apenas manuais, mas também filosofia operacional, procedimentos de contingência e critérios para alteração de parâmetros. Isso reduz dependência do integrador e permite que mudanças futuras sejam tratadas como engenharia de configuração, e não como ajustes informais de campo.

Normas e referências técnicas

Conforme o escopo, podem ser aplicáveis IEC 61850 para automação e comunicação de sistemas elétricos, IEC 62443 para segurança de automação e controle, ABNT NBR 5410 e ABNT NBR 14039 para instalações elétricas e requisitos específicos de conexão definidos pelo agente ou operador aplicável.

Regras de conexão, medição, proteção e desempenho devem ser incorporadas aos documentos de projeto e aos roteiros de comissionamento.
