Método da Esfera Rolante no SPDA: Como Funciona e quando Aplicar Segundo a NBR 5419

Neste artigo, vamos analisar o método da esfera rolante como critério técnico de definição do volume protegido no SPDA externo, explicando como ele identifica pontos suscetíveis ao impacto direto de descargas atmosféricas, em quais situações sua aplicação é mais indicada e quais cuidados devem ser considerados na compatibilização com captação, descidas, aterramento, distância de segurança, SPDA interno e MPS.

Confira!

O que é o Método da Esfera Rolante no SPDA?

O método da esfera rolante considera uma esfera fictícia, com raio definido pelo nível de proteção do SPDA, que é rolada sobre e ao redor da estrutura em todas as direções relevantes.

Os pontos tocados pela esfera são considerados suscetíveis ao impacto direto da descarga atmosférica. Portanto, eles devem ser protegidos por elementos do subsistema de captação, como hastes, cabos, condutores em malha, captores isolados ou componentes naturais que atendam aos critérios normativos.

De forma simplificada, a lógica é a seguinte:

• se a esfera toca um ponto da estrutura, esse ponto pode estar exposto ao impacto direto;
• se a esfera toca apenas os elementos de captação, o ponto analisado está dentro do volume protegido;
• se um equipamento em cobertura é tocado pela esfera, ele não deve ser considerado protegido apenas por estar próximo de uma haste ou malha;
• se um elemento está dentro do volume protegido, ainda assim devem ser avaliados descidas, aterramento, distância de segurança, equipotencialização e MPS.

Fundamentação Técnica do Método da Esfera Rolante

A fundamentação do método da esfera rolante está no modelo eletrogeométrico da descarga atmosférica. Em uma descarga nuvem-solo, o líder descendente se propaga da nuvem em direção ao solo de forma escalonada.

À medida que esse líder se aproxima da superfície terrestre ou de uma estrutura, o campo elétrico local aumenta. Quando a rigidez dielétrica do ar é superada, pode se formar um líder ascendente a partir de um ponto da estrutura, do solo ou de um elemento saliente. O ponto a partir do qual esse líder ascendente se conecta ao líder descendente define o ponto final de impacto da descarga.

A menor distância entre a cabeça do líder descendente e o ponto de origem do líder ascendente é chamada de distância final de salto, ou distância final de conexão. No método da esfera rolante, essa distância é representada pelo raio da esfera. Portanto, a esfera rolante não é uma construção gráfica arbitrária: ela representa, de forma normativa e simplificada, a distância física associada à conexão final da descarga atmosférica.

A relação aproximada entre a corrente de pico da descarga e a distância final de salto pode ser expressa por:

r = 10 · I^0,65

em que:

r = raio da esfera, em metros
I = corrente de pico da descarga, em kA

Essa relação mostra que o raio da esfera está associado à corrente mínima que o sistema de captação deve ser capaz de interceptar dentro de determinado nível de proteção. Quanto menor a corrente considerada, menor é a distância final de salto e, portanto, menor é o raio da esfera. Por isso, níveis de proteção mais rigorosos utilizam raios menores.

Nível de Proteção e o Raio da Esfera Rolante

A classificação em níveis de proteção estabelece raios normalizados para aplicação prática do método:

Nível de proteção do SPDA	Raio da esfera rolante	Corrente mínima associada
I	20 m	3 kA
II	30 m	5 kA
III	45 m	10 kA
IV	60 m	16 kA

A interpretação técnica é que o nível de proteção I, por utilizar uma esfera de raio menor, identifica um número maior de pontos potencialmente expostos e, portanto, exige uma captação mais restritiva.

O nível IV, com raio maior, corresponde a uma exigência menos severa. A escolha do nível de proteção não deve ser feita visualmente; ela deve decorrer da análise de risco.

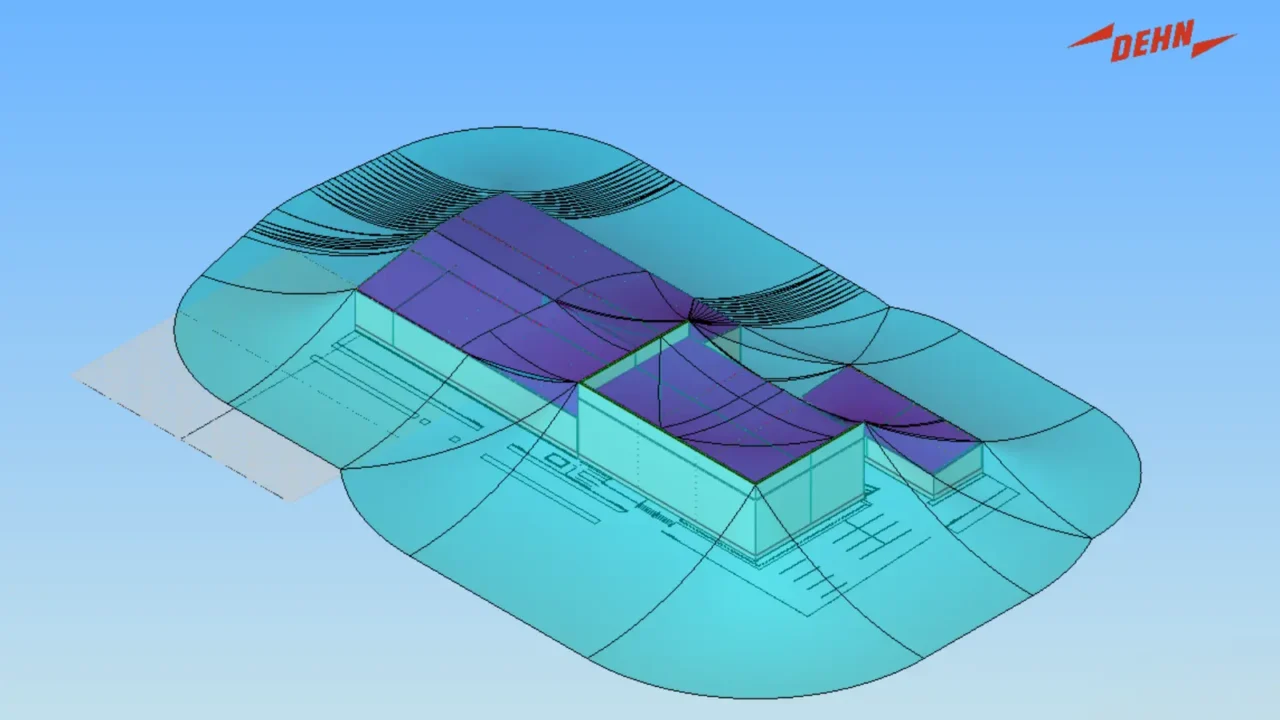

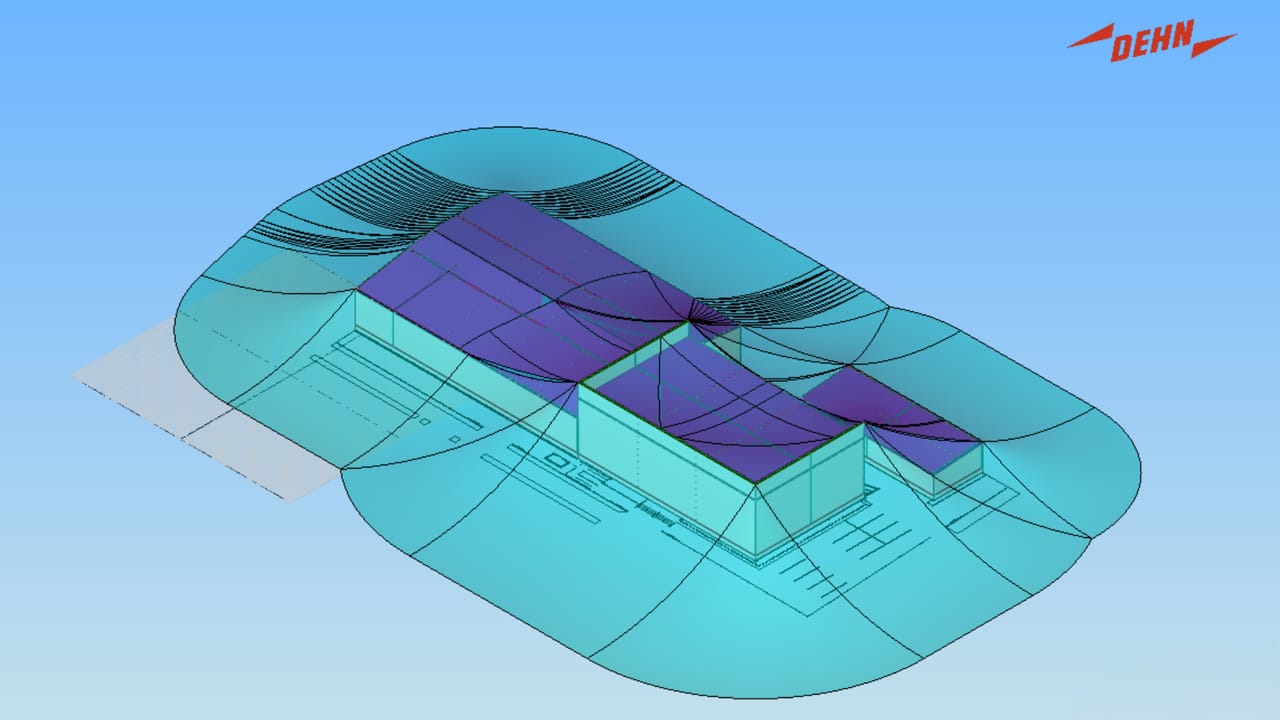

Na aplicação prática, a esfera deve ser rolada ao redor e sobre a estrutura a proteger. Todos os pontos tocados pela esfera são considerados pontos potenciais de impacto direto. Esses pontos devem ser protegidos por elementos do subsistema de captação, como hastes, cabos, condutores em malha, mastros ou componentes naturais que atendam aos requisitos normativos.

O centro da esfera representa, conceitualmente, a posição da cabeça do líder descendente. Os pontos da estrutura que a esfera toca representam locais a partir dos quais um líder ascendente poderia se desenvolver e estabelecer a conexão final com a descarga. Assim, o método permite identificar regiões ameaçadas por impacto direto e determinar onde os captores devem ser instalados.

Quando a esfera é aplicada sobre uma estrutura irregular, ela pode tocar diferentes pontos da edificação: bordas, cantos, platibandas, coberturas, torres, fachadas superiores e equipamentos salientes. Isso demonstra por que o método é relevante para edificações com geometria complexa. Uma superfície aparentemente protegida por uma malha ou por captores periféricos pode conter elementos que continuam expostos à esfera rolante.

O método também permite identificar volumes naturalmente protegidos. Em alguns casos, partes da própria geometria da edificação ou estruturas vizinhas podem impedir que a esfera toque determinadas regiões. Nesses pontos, a instalação de captores adicionais pode não ser necessária. Porém, essa conclusão só é válida quando a análise geométrica confirma que a esfera não alcança o ponto avaliado.

Um aspecto importante é a penetração da esfera entre captores. Quando dois condutores ou duas hastes estão afastados, a esfera pode penetrar entre eles. Essa penetração, também chamada de flecha ou sag da esfera, influencia diretamente a altura necessária dos captores para proteger equipamentos localizados entre eles.

Para dois captores ou dois condutores paralelos, a profundidade de penetração pode ser calculada pela relação geométrica:

p = r - √(r² - (d/2)²)

em que:

p = profundidade de penetração da esfera
r = raio da esfera rolante
d = distância entre os captores ou condutores paralelos

A altura dos captores deve ser maior que a penetração calculada, considerando também a altura do objeto a proteger. Caso contrário, a esfera poderá tocar o equipamento ou a estrutura entre os captores, indicando que o ponto permanece exposto ao impacto direto.

Esse ponto é crítico em coberturas técnicas. Equipamentos como domos de iluminação, exaustores, casas de máquinas, chillers, antenas, câmeras, sistemas fotovoltaicos e unidades de ventilação podem estar localizados entre captores. Mesmo que existam hastes ou condutores próximos, a esfera pode “afundar” entre esses elementos e tocar o equipamento. Portanto, o dimensionamento deve considerar não apenas a presença dos captores, mas também sua altura, espaçamento e posição relativa.

O método da esfera rolante também ajuda a demonstrar que uma esfera de raio menor, associada a um nível de proteção mais rigoroso, tocará todos os pontos que uma esfera maior tocaria e ainda poderá tocar pontos adicionais. Em outras palavras, quando se passa de um nível de proteção menos rigoroso para outro mais rigoroso, novas regiões da estrutura podem passar a ser consideradas expostas e exigir captação adicional.

O método do ângulo de proteção deriva do mesmo modelo eletrogeométrico. O ângulo é uma simplificação geométrica associada ao raio da esfera. Ele pode ser útil para estruturas simples, captores isolados e determinadas alturas, mas não possui a mesma capacidade de representar geometrias complexas. Por isso, em estruturas irregulares, com múltiplos níveis ou equipamentos salientes, a esfera rolante tende a ser tecnicamente mais adequada.

O método das malhas, por sua vez, consiste na instalação de uma rede de condutores sobre a cobertura, com dimensões de malha definidas conforme o nível de proteção. Para fins simplificados, assume-se que a penetração da esfera é nula na malha, desde que a malha esteja corretamente dimensionada e aplicada dentro de seu campo de validade. Ainda assim, elementos que se projetam acima da malha devem ser avaliados separadamente.

A principal conclusão técnica é que o método da esfera rolante transforma o comportamento físico da descarga atmosférica em um critério geométrico aplicável ao projeto. Ele permite identificar pontos prováveis de impacto, definir o volume protegido e orientar o posicionamento dos captores. Entretanto, ele não substitui o projeto completo do SPDA. A captação definida pela esfera deve ser integrada às descidas, ao aterramento, à distância de segurança, à equipotencialização e às medidas de proteção contra surtos e LEMP.

Como aplicar o método da esfera rolante em uma edificação

Na aplicação prática, o projetista deve avaliar a estrutura como um volume tridimensional. A esfera deve ser considerada em contato com o solo, fachadas, bordas, coberturas, elementos salientes e captores propostos.

O objetivo é garantir que os pontos vulneráveis da edificação estejam no volume protegido. Isso pode exigir hastes captoras, condutores elevados, malhas de cobertura, captores isolados, utilização de componentes naturais ou combinação de soluções.

Pontos tocados pela esfera

Todo ponto da estrutura tocado pela esfera deve ser tratado como potencial ponto de impacto direto. Isso não significa que uma descarga necessariamente ocorrerá ali, mas indica que o ponto não está protegido pelo arranjo de captação analisado.

Penetração da esfera entre captores

Um erro comum é imaginar que basta posicionar hastes altas em alguns pontos da cobertura. Entre captores afastados, a esfera pode penetrar no espaço intermediário. Quanto maior a distância entre os captores, maior tende a ser essa penetração e maior o risco de um equipamento intermediário permanecer exposto.

Por esse motivo, altura e espaçamento dos captores devem ser avaliados em conjunto. A análise deve verificar se a esfera toca apenas os captores ou se também toca a estrutura e os equipamentos que se pretendia proteger.

Altura e espaçamento dos captores

A altura de uma haste pode ampliar o volume protegido, mas não deve ser aumentada de forma arbitrária. Hastes mais altas exigem verificação mecânica, fixação adequada, resistência ao vento, estabilidade e manutenção da distância de segurança em relação a partes metálicas e sistemas internos.

Em coberturas técnicas, muitas vezes a solução mais adequada não é simplesmente aumentar a altura do captor, mas redistribuir captores, usar condutores elevados, aplicar captação isolada ou combinar métodos.

Quando aplicar o método da esfera rolante?

O método da esfera rolante é aplicável à determinação do volume protegido do SPDA externo e é especialmente útil quando a geometria da edificação não é simples. Ele deve ser considerado com atenção nos seguintes casos:

Situação	Por que exige atenção
Casas de máquinas em cobertura	Podem ultrapassar o plano da cobertura e ficar fora da proteção por malhas periféricas.
Antenas, mastros e telecomunicações	São elementos elevados e geralmente possuem cabos conectados ao interior da edificação.
Câmeras CFTV e sistemas de segurança	Podem ficar em mastros, fachadas ou bordas expostas, com cabos de dados e alimentação.
Chillers, exaustores e equipamentos HVAC	Possuem carcaças metálicas, alimentação elétrica e sistemas de controle.
Painéis fotovoltaicos	Alteram a geometria da cobertura e introduzem estruturas metálicas e cabos CC/CA.
Platibandas e bordas elevadas	Podem se tornar pontos de impacto se não estiverem corretamente protegidas.
Telhados metálicos	Exigem avaliação de continuidade, espessura, risco de perfuração e função como componente natural.
Edificações altas	Podem exigir análise de descargas laterais e proteção em níveis superiores.

Coberturas técnicas: onde o método da esfera rolante mais agrega valor

Coberturas de edifícios corporativos, indústrias, hospitais, data centers, subestações e condomínios técnicos raramente são superfícies simples. Elas costumam concentrar equipamentos de climatização, automação, telecomunicações, energia, segurança e manutenção.

Nesses casos, o método da esfera rolante ajuda a identificar pontos que poderiam passar despercebidos em uma análise simplificada por malhas ou ângulo de proteção.

Equipamentos em cobertura: proteger contra impacto direto não basta

Um equipamento pode estar dentro do volume protegido contra impacto direto e, ainda assim, exigir medidas adicionais. Isso ocorre porque muitos equipamentos possuem conexões elétricas, metálicas ou de comunicação com o interior da edificação.

Se a distância de segurança não for respeitada, podem ocorrer centelhamentos perigosos entre o SPDA externo e partes condutivas internas. Além disso, correntes parciais da descarga podem ser conduzidas por cabos de energia, dados, controle ou aterramento funcional.

Elemento em cobertura	Erro comum	Avaliação correta
Antena	Conectar ao SPDA sem avaliar correntes parciais.	Verificar volume protegido, captação isolada, equipotencialização e DPS nos cabos.
Câmera CFTV	Assumir que o mastro protege a câmera.	Avaliar captor acima do equipamento e proteção nos cabos de dados e alimentação.
Chiller ou exaustor	Considerar apenas a carcaça metálica.	Avaliar alimentação elétrica, automação, distância de segurança e equipotencialização.
Painéis fotovoltaicos	Instalar módulos sem revisar o SPDA existente.	Verificar volume protegido, distâncias, ligação equipotencial e proteção contra surtos.
Casa de máquinas	Proteger apenas o perímetro da laje.	Avaliar a geometria elevada e possíveis pontos tocados pela esfera.

Captação isolada: quando considerar?

A captação isolada deve ser considerada quando se deseja proteger um equipamento contra impacto direto sem permitir que a corrente da descarga seja conduzida por sua estrutura, carcaça, cabos ou suportes.

Isso é comum em antenas, sistemas de telecomunicação, CFTV, equipamentos de cobertura, sistemas fotovoltaicos e instalações com elevada criticidade operacional. A solução pode envolver hastes isoladas, mastros, condutores elevados ou arranjos que mantenham a distância de segurança necessária.

A decisão entre captação isolada e não isolada depende do projeto. O ponto essencial é que a esfera rolante indica a exposição ao impacto direto, mas a escolha da solução precisa considerar também a condução da corrente, as correntes parciais, o aterramento, o SPDA interno e as medidas de proteção contra surtos.

Telhados metálicos, platibandas e componentes naturais

Estruturas metálicas podem participar do SPDA como componentes naturais, desde que atendam aos critérios normativos aplicáveis. Porém, não se deve presumir que qualquer chapa metálica, platibanda ou cobertura metálica funciona automaticamente como captor adequado.

Em telhados metálicos, o projetista deve avaliar continuidade elétrica, espessura, permanência, conexões, risco de perfuração, aquecimento no ponto de impacto e consequências de dano à cobertura. Quando a perfuração, fusão ou perda de estanqueidade não é aceitável, a captação deve ser posicionada de modo que a esfera rolante não toque a superfície que se pretende preservar.

Esse cuidado é particularmente relevante em galpões industriais, centros logísticos, plantas com risco de incêndio, instalações com processos críticos e edificações nas quais a cobertura integra sistemas de impermeabilização, isolamento térmico ou proteção ambiental.

Distância de segurança: o cuidado que a esfera rolante não resolve sozinha

A aplicação da esfera rolante mostra onde a captação precisa atuar. Porém, depois que a descarga é interceptada, a corrente precisa ser conduzida até o aterramento sem provocar centelhamentos perigosos para partes metálicas, cabos, tubulações ou sistemas internos.

A distância de segurança é o critério usado para evitar aproximações perigosas entre o SPDA externo e partes condutivas da edificação. Em coberturas técnicas, esse ponto é crítico porque há muitos equipamentos conectados ao interior da estrutura por cabos de energia, controle, comunicação, hidráulica, ventilação ou suportes metálicos.

Quando a distância de segurança não pode ser mantida, o projeto deve avaliar alternativas como captação isolada, condutores isolados apropriados, equipotencialização, alteração de rota de cabos, redistribuição de descidas ou adoção de medidas específicas de SPDA interno e MPS.

Erros comuns ao aplicar o método da esfera rolante

Erro	Por que é crítico	Como evitar
Escolher o raio da esfera visualmente	O raio depende do nível de proteção definido pela análise de risco.	Documentar o nível de proteção e usar o raio correspondente.
Tratar a esfera como SPDA completo	O método só define captação e volume protegido.	Integrar captação, descidas, aterramento, SPDA interno e MPS.
Ignorar equipamentos novos na cobertura	Retrofits podem criar novos pontos expostos.	Reavaliar o volume protegido após alterações de cobertura.
Usar malha e presumir proteção total	Equipamentos acima da malha podem ficar fora do volume protegido.	Verificar saliências e equipamentos pela esfera rolante.
Aumentar haste sem avaliar mecânica	Vento, deflexão e fixação podem comprometer a solução.	Verificar estabilidade, manutenção e distância de segurança.
Conectar equipamentos ao SPDA sem critério	Pode conduzir correntes parciais para sistemas internos.	Avaliar captação isolada, equipotencialização e DPS.
Considerar telhado metálico sempre como captor	Há risco de perfuração, fusão e perda de estanqueidade.	Verificar requisitos normativos e consequências do impacto.

Como documentar a aplicação do método no projeto de SPDA

Em projetos profissionais, a aplicação da esfera rolante deve ser demonstrável. Isso é importante para revisão técnica, compatibilização, inspeção, manutenção e emissão de laudos.

Item de documentação	Finalidade
Nível de proteção adotado	Justifica o raio da esfera e demais parâmetros de captação.
Memória de análise de risco	Demonstra o critério usado para definir o nível de proteção.
Planta de cobertura com captores	Mostra a localização dos elementos de captação.
Cortes ou modelo tridimensional	Facilita a validação do volume protegido em geometrias complexas.
Identificação de equipamentos em cobertura	Permite verificar antenas, HVAC, CFTV, PV e casas de máquinas.
Verificação de distância de segurança	Controla risco de centelhamentos perigosos.
Integração com descidas e aterramento	Confirma continuidade da condução da corrente.
Interfaces com SPDA interno e MPS	Indica necessidade de equipotencialização, DPS e proteção de sistemas internos.

Durante inspeções, adequações ou emissão de laudo de SPDA, essa documentação ajuda a identificar se a edificação permanece compatível com o projeto original ou se alterações em cobertura exigem reavaliação.

Conclusão

O método da esfera rolante é uma ferramenta técnica essencial para definir o volume protegido do SPDA externo. Sua aplicação é especialmente relevante em edificações com geometrias complexas, coberturas técnicas e elementos salientes, onde métodos simplificados podem não evidenciar todos os pontos expostos.

Ao mesmo tempo, o método não deve ser tratado como solução completa de proteção contra descargas atmosféricas. Ele orienta a captação, mas o desempenho do SPDA depende da integração com descidas, aterramento, equipotencialização, distância de segurança, SPDA interno e MPS.

Em indústrias, condomínios corporativos, data centers, subestações e edificações críticas, a análise correta do volume protegido deve ser feita junto com a análise de risco e com a avaliação dos sistemas internos conectados à cobertura.
