A proteção contra surtos não termina no quadro de baixa tensão. Em edifícios corporativos, condomínios, plantas industriais, data centers, subestações, portos, hospitais e ambientes de missão crítica, uma parte relevante do risco está nas linhas de dados, CFTV, automação e telecomunicações. Câmeras IP, switches, rádios, CLPs, IHMs, controladoras de acesso, centrais de alarme, gateways, servidores e equipamentos de telecom podem ser danificados por surtos conduzidos ou induzidos mesmo quando a alimentação elétrica possui DPS instalado.
Esse ponto é especialmente importante porque muitos equipamentos eletrônicos modernos estão conectados simultaneamente a dois ou mais serviços: energia, Ethernet, PoE, serial, coaxial, telefonia, antena, sensores ou rede de automação. Quando apenas a alimentação é protegida, as portas de comunicação podem continuar expostas a sobretensões, sobrecorrentes e diferenças de potencial entre massas, estruturas e sistemas de aterramento.
Entenda como especificar DPS para linhas de dados, CFTV, automação e telecomunicações, integrando MPS, ZPR, aterramento, equipotencialização, blindagem e coordenação de proteção.
Confira!
DPS para linhas de dados é o dispositivo usado para limitar surtos transitórios em interfaces de comunicação, automação, CFTV, controle de acesso, redes de dados, telecomunicações e sistemas eletrônicos sensíveis. Diferentemente do DPS aplicado apenas em circuitos de energia, esse tipo de proteção precisa considerar o tipo de sinal, o conector, a banda passante, a tensão nominal da interface, o aterramento, a blindagem e a equipotencialização.
Em uma instalação real, a proteção contra surtos não termina no quadro elétrico. Descargas atmosféricas, manobras, induções eletromagnéticas e diferenças de potencial podem atingir cabos metálicos de dados, cabos coaxiais, pares trançados, cabos de controle, enlaces seriais, centrais de alarme, controladoras de acesso, switches, NVRs, câmeras IP e equipamentos de automação.
Por isso, a proteção contra surtos em dados, CFTV, automação e telecomunicações deve ser tratada como parte do projeto de engenharia, e não como acessório instalado ao final da obra. Para revisar a base de aterramento e equipotencialização aplicada a esses sistemas, consulte o hub Aterramento elétrico e o eBook Aterramento Elétrico.
Por que linhas de dados também precisam de proteção contra surtos
Sistemas de baixa tensão de sinal costumam ter interfaces eletrônicas sensíveis. Um surto que não causa dano visível em um cabo de energia pode ser suficiente para queimar uma porta Ethernet, danificar uma controladora, travar um equipamento de automação ou reduzir a vida útil de uma câmera ou switch.
O risco aumenta quando cabos percorrem áreas externas, interligam edificações, passam próximos a estruturas metálicas, compartilham rotas com energia, sobem para coberturas, alimentam câmeras em postes ou conectam equipamentos em ambientes sujeitos a descargas atmosféricas e surtos induzidos.
Precisa proteger CFTV, automação, controle de acesso e telecom contra surtos?
A A3A Engenharia estrutura Medidas de Proteção contra Surtos com análise de DPS de energia, DPS para linhas de dados, aterramento, equipotencialização, SPDA e documentação técnica.
Diferença entre DPS de energia e DPS para dados
O DPS de energia é especificado para circuitos de alimentação elétrica. Já o DPS para dados precisa respeitar as características elétricas e funcionais da interface protegida. Em uma linha de dados, não basta escolher um dispositivo “mais robusto”: ele precisa ser compatível com o protocolo, a velocidade, a impedância, o nível de tensão, o tipo de cabo e o conector.
Em redes Ethernet, por exemplo, o dispositivo precisa suportar a categoria e a taxa de transmissão aplicável. Em CFTV analógico ou coaxial, a impedância e o tipo de conector são relevantes. Em automação e controle, é necessário observar RS-485, RS-232, laços de sinal, entradas digitais, saídas analógicas e outros padrões de comunicação.
MPS, ZPR e proteção de sistemas internos
A proteção de sistemas internos deve ser pensada dentro do conceito de medidas de proteção contra surtos. Em edificações com SPDA, a NBR 5419-4 trata da proteção de sistemas elétricos e eletrônicos internos, considerando zonas de proteção contra raios, roteamento, blindagem, equipotencialização, DPS e coordenação entre medidas.
O uso de ZPR ajuda a organizar o raciocínio: equipamentos em zonas mais expostas exigem maior atenção ao ponto de entrada das linhas metálicas, à equipotencialização e à transição entre ambientes. Linhas que entram na edificação, cruzam zonas ou conectam equipamentos externos devem ser avaliadas de forma específica.
Equipotencialização e aterramento
O desempenho de um DPS depende da qualidade da conexão à rede de equipotencialização. Condutores longos, laços, conexões improvisadas, barramentos mal interligados ou aterramentos isolados podem aumentar a tensão residual percebida pelo equipamento.
Em sistemas de dados, isso é ainda mais crítico porque as interfaces eletrônicas têm suportabilidade limitada. Por isso, racks, eletrocalhas, blindagens, barramentos, salas técnicas, equipamentos de CFTV e telecomunicações devem estar integrados a uma referência de potencial coerente.
Seu sistema possui racks, câmeras externas ou interligações metálicas?
A A3A Engenharia integra aterramento e equipotencialização a redes, CFTV, automação, telecomunicações e sistemas críticos, reduzindo riscos de diferença de potencial e surtos induzidos.

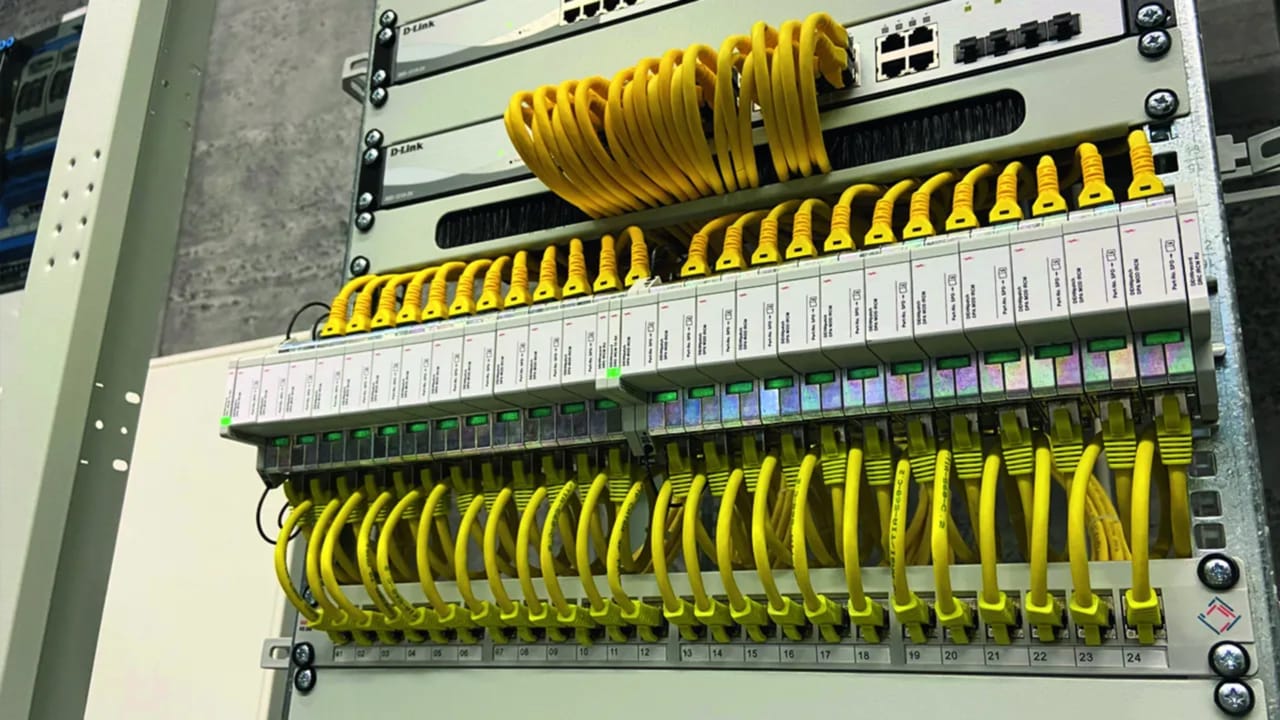

DPS para redes Ethernet e cabeamento estruturado
Em redes Ethernet, o DPS deve ser compatível com a categoria do cabeamento, com a velocidade de transmissão e com o uso de PoE quando aplicável. Em câmeras IP, pontos de acesso, interfonia IP e dispositivos IoT, o PoE é um ponto crítico porque dados e alimentação passam pelo mesmo cabo.
A instalação incorreta pode degradar desempenho, gerar perdas, limitar a velocidade da rede ou comprometer a alimentação do equipamento. Por isso, o DPS deve ser especificado com base na arquitetura da rede e não apenas no tipo de conector.
DPS para CFTV
Em CFTV, a necessidade de DPS pode aparecer em câmeras IP, câmeras analógicas, enlaces coaxiais, postes, perímetros, portarias, estacionamentos, fachadas e áreas externas. O risco é maior quando cabos metálicos saem da edificação ou interligam equipamentos em pontos expostos.
Além da proteção da linha de sinal, é necessário avaliar alimentação, aterramento local, equipotencialização, proteção do rack, proteção do switch, proteção do NVR e roteamento dos cabos. A proteção só é efetiva quando o sistema é analisado como conjunto.
DPS para automação, controle de acesso e telecomunicações
Sistemas de automação e controle de acesso frequentemente utilizam barramentos, pares metálicos, controladoras, leitoras, laços de sinal, sensores, atuadores e fontes distribuídas. Em muitos casos, um surto pode entrar por uma linha de campo e atingir controladoras ou equipamentos centrais.
Em telecomunicações, a proteção precisa considerar racks, DIOs, distribuidores, cabos metálicos, blindagens, interligações entre ambientes e referências de terra. A especificação deve ser compatível com o tipo de sinal e com a arquitetura da instalação.
Onde instalar DPS para linhas de dados
O ponto de instalação depende da origem do risco e da arquitetura do sistema. Em geral, linhas metálicas que entram na edificação devem ser protegidas no ponto de entrada ou na transição de zona. Linhas que seguem para equipamentos externos podem exigir proteção em mais de um ponto, especialmente quando há grandes distâncias ou exposição.
Em racks, o DPS deve ser pensado junto com barramentos de equipotencialização, organização do cabeamento, aterramento do rack, proteção de energia e segregação entre cabos de energia e sinal.
Coordenação entre DPS de energia e DPS de dados
A proteção de linhas de dados não substitui a proteção da alimentação elétrica. Um equipamento pode ser danificado pela porta de energia, pela porta de dados ou pela diferença de potencial entre sistemas. Por isso, DPS de energia, DPS de dados, aterramento e equipotencialização precisam ser coordenados.
Quando há SPDA, DPS classe I ou classe II no quadro elétrico, racks de telecom, switches, NVRs e equipamentos de automação, a análise deve considerar caminhos de corrente, referências de potencial e suportabilidade dos equipamentos protegidos.
Erros comuns na proteção de linhas de dados
Entre os erros comuns estão instalar DPS sem aterramento adequado, usar dispositivo incompatível com a interface, ignorar PoE, proteger apenas um lado do enlace, não proteger alimentação, instalar cabos longos de conexão ao barramento, criar laços, não equipotencializar racks e não documentar os pontos protegidos.
Também é comum tratar DPS de dados como “acessório” de compra, sem análise de risco, sem compatibilização com SPDA e sem integração com o projeto elétrico e de telecomunicações.
Checklist técnico para especificação
A especificação deve levantar tipo de linha, protocolo, tensão nominal, corrente, banda passante, conector, PoE, comprimento do enlace, ambiente, exposição externa, presença de SPDA, zona de proteção, aterramento, equipotencialização, proteção de energia, criticidade do equipamento e documentação da instalação.
Também é necessário registrar onde o DPS será instalado, como será conectado ao barramento, qual equipamento protege, qual cabo chega ao ponto e como será feita a manutenção ou substituição futura.
Conclusão
DPS para linhas de dados, CFTV, automação e telecomunicações deve ser especificado como parte de uma estratégia integrada de proteção contra surtos. A seleção correta depende do tipo de sinal, da interface, do aterramento, da equipotencialização, da blindagem, das zonas de proteção e da coordenação com DPS de energia.
Em sistemas críticos, a proteção efetiva exige projeto, documentação e integração entre elétrica, telecomunicações, segurança eletrônica, automação e SPDA. Sem essa visão sistêmica, o DPS pode ser instalado, mas não necessariamente proteger o equipamento na condição real de surto.
Referências técnicas
[1] ABNT. ABNT NBR 5410: Instalações elétricas de baixa tensão. Rio de Janeiro: Associação Brasileira de Normas Técnicas.
[2] ABNT. ABNT NBR 5419-4: Proteção contra descargas atmosféricas — Parte 4: Sistemas elétricos e eletrônicos internos na estrutura. Rio de Janeiro: Associação Brasileira de Normas Técnicas.
[3] ABNT. ABNT NBR 17040: Cabeamento estruturado — Equipotencialização da infraestrutura de telecomunicações. Rio de Janeiro: Associação Brasileira de Normas Técnicas.
[4] IEC. IEC 61643-21: Low-voltage surge protective devices — Surge protective devices connected to telecommunications and signalling networks. Geneva: International Electrotechnical Commission.
[5] TIA. ANSI/TIA-607: Generic Telecommunications Bonding and Grounding (Earthing) for Customer Premises. Telecommunications Industry Association.
Perguntas frequentes
É um dispositivo de proteção contra surtos aplicado em interfaces de comunicação, como Ethernet, CFTV, automação, controle de acesso e telecomunicações, respeitando as características do sinal protegido.
Não necessariamente. Um equipamento pode ser danificado pela alimentação elétrica, pela linha de dados ou pela diferença de potencial entre sistemas. Por isso, energia e dados devem ser analisados em conjunto.
Em muitos casos, sim. Câmeras externas, postes, perímetros e cabos metálicos expostos podem estar sujeitos a surtos induzidos e diferenças de potencial, exigindo análise específica de proteção.
Sim. O desempenho depende da conexão à equipotencialização e ao aterramento. Conexões longas, improvisadas ou isoladas podem reduzir a eficácia da proteção.
Pode afetar se for especificado incorretamente. O dispositivo precisa ser compatível com a categoria do cabeamento, velocidade de transmissão, PoE e características da interface.
