Entenda como especificar materiais para aterramento, incluindo hastes, cabos, conectores, barramentos e critérios normativos para projetos elétricos, SPDA e subestações.
Confira!

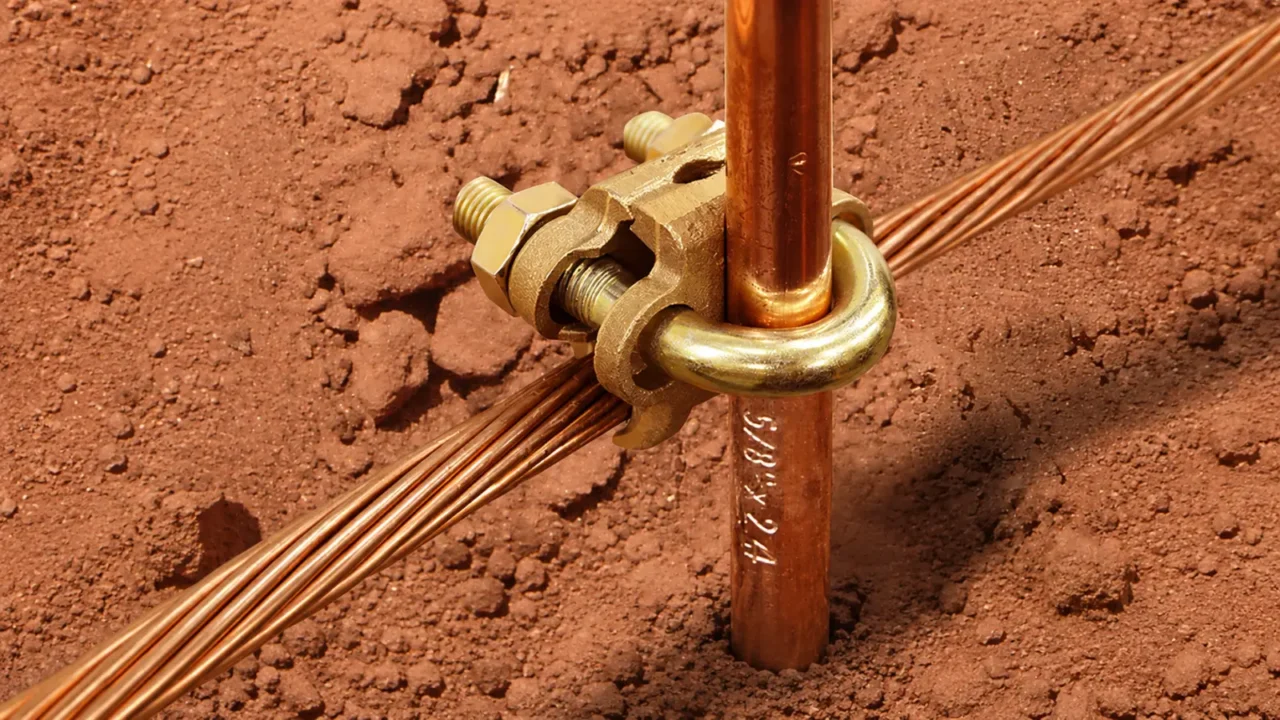

A especificação de materiais para aterramento não deve ser tratada como uma simples lista de compra. Em sistemas elétricos, SPDA, subestações, infraestrutura crítica e instalações industriais, a escolha de hastes, cabos, conectores e barramentos influencia diretamente a continuidade elétrica, a segurança das pessoas, a durabilidade do sistema e a confiabilidade das medições.
Na prática, um sistema de aterramento pode falhar não apenas por resistência elevada, mas também por corrosão, conexão mal executada, incompatibilidade entre metais, ausência de inspeção ou uso de componentes sem referência normativa. Por isso, a especificação precisa considerar o tipo de instalação, as condições do solo, os esforços elétricos e mecânicos, a agressividade ambiental e as normas técnicas aplicáveis.
Este artigo apresenta os principais materiais usados em sistemas de aterramento e os critérios técnicos que devem orientar sua seleção em projetos, memoriais descritivos, compras técnicas, fiscalização e manutenção.
Por que a escolha dos materiais influencia o desempenho do aterramento
O objetivo do aterramento não é apenas obter um valor de resistência em uma medição pontual. O sistema precisa manter continuidade elétrica, suportar correntes de falta ou de descarga atmosférica, resistir à corrosão e permanecer inspecionável ao longo da vida útil da instalação.
Materiais inadequados podem gerar aumento de impedância, aquecimento em conexões, perda de seção metálica, rompimento mecânico e dificuldade de manutenção. Em instalações sujeitas a correntes elevadas, surtos, descargas atmosféricas ou ambientes agressivos, esses efeitos podem comprometer o desempenho global do sistema.
Também é importante diferenciar aterramento, equipotencialização e proteção contra descargas atmosféricas. O aterramento estabelece a conexão elétrica com a terra; a equipotencialização reduz diferenças de potencial entre massas, estruturas e sistemas; e o SPDA possui requisitos próprios de captação, descida, aterramento e proteção interna. Em muitos projetos, esses temas se encontram, mas não devem ser especificados de forma genérica.
Para complementar este ponto, vale relacionar o tema com os artigos sobre esquemas de aterramento TN, TT e IT, NBR 5410 e pontos críticos da proteção contra descargas atmosféricas segundo a NBR 5419.
Principais materiais usados em sistemas de aterramento
Hastes de aterramento
As hastes de aterramento são eletrodos verticais utilizados para estabelecer contato elétrico com o solo. Em muitas aplicações, são especificadas hastes de aço revestidas de cobre, combinando resistência mecânica do núcleo de aço com a proteção e a condutividade proporcionadas pelo revestimento de cobre.
A escolha da haste deve considerar comprimento, diâmetro, tipo e espessura de revestimento, método de instalação, agressividade do solo e compatibilidade com os conectores. A especificação genérica de “haste de aterramento” é insuficiente para compra técnica e fiscalização, pois não indica o desempenho mínimo esperado nem a referência normativa aplicável.
Em projetos mais exigentes, como instalações industriais, subestações, áreas externas e locais sujeitos a corrosão, a haste deve ser tratada como componente crítico do sistema, e não como item secundário de orçamento.
Cabos e condutores nus
Cabos e condutores nus são usados em malhas de aterramento, interligações entre eletrodos, condutores de equipotencialização, descidas de SPDA e conexões com barramentos. Entre os materiais mais comuns estão o cobre nu, o aço revestido de cobre e algumas soluções bimetálicas.
O cobre nu é amplamente empregado por sua condutividade elétrica e resistência à corrosão em muitas condições de instalação. Pode aparecer em fios, cabos encordoados, malhas e interligações enterradas. A especificação deve indicar seção nominal, formação, têmpera quando aplicável, norma de referência e função no sistema.
Condutores de aço revestido de cobre podem ser utilizados em situações em que se busca maior resistência mecânica ou uma alternativa ao cobre maciço, desde que atendam aos requisitos técnicos e normativos do projeto. Já os materiais bimetálicos exigem atenção especial quanto à aplicação, ao ambiente e à compatibilidade com conectores e demais metais do sistema.
Conectores, grampos e emendas
As conexões são um dos pontos mais críticos em sistemas de aterramento. Um condutor corretamente dimensionado pode ter seu desempenho comprometido por um conector inadequado, mal instalado, sujeito à corrosão ou sem contato elétrico permanente.
Conectores mecânicos, grampos, emendas, terminais e conexões permanentes devem ser escolhidos conforme a função, a seção dos condutores, os materiais envolvidos, o ambiente de instalação e a necessidade de inspeção. Em muitos casos, conexões enterradas ou expostas à umidade exigem requisitos mais rigorosos de durabilidade.
Em subestações e sistemas de maior criticidade, a confiabilidade das conexões é determinante para a segurança da malha de aterramento, especialmente quando há correntes de curto-circuito e riscos de potenciais de passo e toque.
Barramentos de equipotencialização
Os barramentos de equipotencialização organizam a conexão de condutores de proteção, condutores de aterramento, massas metálicas, blindagens, infraestrutura de telecomunicações e outros sistemas que precisam operar em referência comum de potencial.
Em instalações prediais, industriais, hospitalares, data centers e ambientes de telecomunicações, os barramentos de equipotencialização principal e local ajudam a reduzir diferenças de potencial perigosas e facilitam inspeção, manutenção e expansão futura.
Barras e perfis de cobre são frequentemente utilizados nesses pontos por sua condutividade e facilidade de conexão. A especificação deve prever dimensões, furação, identificação, fixação, proteção mecânica, acessibilidade e integração com o sistema de aterramento da instalação.
Materiais galvanizados, inoxidáveis e bimetálicos
Materiais galvanizados, inoxidáveis e bimetálicos podem aparecer em suportes, ferragens, elementos estruturais, conectores especiais e soluções específicas de projeto. A aplicação desses materiais deve ser avaliada com base na corrosão, na compatibilidade galvânica e no contato com cobre, aço cobreado, alumínio ou outros metais.
A mistura de metais sem análise técnica pode acelerar processos corrosivos, especialmente em ambientes úmidos, industriais, marítimos ou quimicamente agressivos. Por isso, a escolha do material não deve observar apenas condutividade ou custo, mas também vida útil e estabilidade eletroquímica do conjunto.
Normas técnicas aplicáveis aos materiais de aterramento
A norma central para o tema é a ABNT NBR 16254 — Materiais para sistema de aterramento — Requisitos gerais. Ela deve ser usada como referência principal para tratar de materiais empregados no sistema de aterramento.
Além dela, outras normas ajudam a especificar componentes e aplicações específicas:
- ABNT NBR 13571: trata de hastes de aterramento de aço revestidas de cobre.
- ABNT NBR 5111 e ABNT NBR 5349: apoiam a especificação de fios e cabos nus de cobre para fins elétricos.
- ABNT NBR 8120 e ABNT NBR 8121: tratam de fios e cabos de aço revestidos de cobre.
- ABNT NBR 5370: referência para conectores de cobre em sistemas de potência.
- ABNT NBR 16462: aplicável a barras e perfis de cobre para aplicações elétricas.
- ABNT NBR 5410: referência para instalações elétricas de baixa tensão, incluindo aterramento, condutores de proteção e equipotencialização.
- ABNT NBR 14039: referência para instalações elétricas de média tensão.
- ABNT NBR 5419: referência para proteção contra descargas atmosféricas e interfaces com aterramento e equipotencialização.
- ABNT NBR 7117-1: trata de parâmetros do solo para projetos de aterramento.
- ABNT NBR 15749: referência para medição de resistência de aterramento e potenciais na superfície do solo.
- ABNT NBR 15751: aplicável a sistemas de aterramento de subestações.
- ABNT NBR 16527: aplicável a aterramento em sistemas de distribuição.
- IEEE Std 80: guia internacional para segurança em aterramento de subestações em corrente alternada.
- IEEE 837: referência internacional para conexões permanentes em subestações.
A edição vigente de cada norma deve ser confirmada no momento do projeto, da contratação ou da emissão do memorial descritivo. Em especial, normas de SPDA, instalações elétricas e sistemas de potência podem passar por atualizações que afetam critérios de projeto e documentação.
Critérios para especificar materiais de aterramento
Tipo de instalação
O primeiro critério é o tipo de instalação. Uma edificação residencial, uma planta industrial, um data center, uma subestação, uma rede de distribuição e um sistema de telecomunicações não possuem o mesmo perfil de risco, manutenção e disponibilidade.
Em instalações de baixa tensão, a integração com condutores de proteção, barramentos de equipotencialização e esquemas de aterramento é essencial. Em média tensão e subestações, entram em cena correntes de falta, potenciais de passo e toque, malhas enterradas e requisitos mais rigorosos de continuidade. Em SPDA, a especificação dos materiais deve estar coerente com captores, descidas, anéis, equipotencialização e proteção interna contra surtos.
Condições do solo
O solo influencia o desempenho elétrico e a durabilidade dos materiais. Resistividade, umidade, composição química, presença de sais, pH, temperatura e variações sazonais afetam tanto a resistência de aterramento quanto o processo de corrosão.
Por isso, o projeto não deve partir apenas de soluções padronizadas. A avaliação de resistividade do solo e a análise do ambiente permitem definir profundidade, arranjo de eletrodos, tipo de material e necessidade de proteção adicional contra corrosão.
Correntes de falta e solicitações térmicas
O material deve suportar as solicitações térmicas e eletrodinâmicas previstas. Em sistemas sujeitos a curto-circuito, descargas atmosféricas ou surtos, o dimensionamento da seção dos condutores e a capacidade das conexões são decisivos para evitar danos, aquecimento excessivo ou perda de continuidade.
Em subestações, esse critério ganha ainda mais importância, pois a malha de aterramento precisa operar como parte do sistema de segurança da instalação, reduzindo riscos associados a tensões perigosas durante faltas.
Compatibilidade entre metais
A compatibilidade entre metais é um critério frequentemente negligenciado. A conexão direta entre materiais diferentes, em presença de umidade ou eletrólitos, pode favorecer corrosão galvânica. Isso afeta especialmente pontos de transição entre cobre, aço, aço galvanizado, alumínio e materiais bimetálicos.
O projeto deve especificar conectores compatíveis, tratamentos adequados e soluções de proteção para cada ambiente. Quando houver dúvida, a seleção deve privilegiar sistemas ensaiados, materiais compatíveis e componentes com aplicação comprovada para aterramento.
Vida útil, inspeção e manutenção
Um sistema de aterramento precisa ser verificável. A especificação deve prever caixas de inspeção, acesso a conexões relevantes, identificação de condutores, pontos de medição e documentação técnica. Componentes enterrados, inacessíveis ou sem rastreabilidade dificultam ensaios e aumentam o risco de falhas ocultas.
A manutenção também deve considerar reaperto de conexões mecânicas, inspeção visual, medição periódica quando aplicável e atualização da documentação do sistema. Em ambientes críticos, o aterramento deve ser tratado como ativo de engenharia, não apenas como item de instalação inicial.
Tabela comparativa de materiais para aterramento
| Material | Aplicação típica | Vantagem | Ponto de atenção | Referências técnicas |
|---|---|---|---|---|
| Cobre nu | Malhas, interligações, condutores de proteção e equipotencialização | Alta condutividade e boa resistência à corrosão em muitas aplicações | Custo, risco de furto e necessidade de especificar seção e formação | NBR 5111, NBR 5349 |
| Aço revestido de cobre | Hastes, fios e cabos para aterramento | Combina resistência mecânica com revestimento condutivo | Qualidade e continuidade do revestimento são essenciais | NBR 13571, NBR 8120, NBR 8121 |
| Conectores de cobre | Emendas, derivações, terminais e conexões com eletrodos | Favorecem continuidade elétrica quando corretamente especificados e instalados | Corrosão, torque, compatibilidade e instalação inadequada | NBR 5370, IEEE 837 |
| Barras e perfis de cobre | BEP, BEL, quadros, painéis e pontos de equipotencialização | Facilitam organização, inspeção e expansão do sistema | Dimensionamento, fixação, identificação e acessibilidade | NBR 16462, NBR 5410 |
| Aço galvanizado | Suportes, ferragens e componentes auxiliares | Boa resistência mecânica e proteção superficial | Compatibilidade com cobre e corrosão em ambientes agressivos | NBR 6323 |
| Aço inoxidável | Ambientes agressivos e aplicações específicas | Alta resistência à corrosão em condições adequadas | Custo, classe do inox e compatibilidade com outros metais | NBR 5601 |
| Materiais bimetálicos | Condutores e componentes especiais | Podem equilibrar desempenho elétrico, peso e custo | Exigem análise de aplicação, conexão e corrosão galvânica | NBR 16219, NBR 16362 |
Erros comuns na especificação de materiais de aterramento
Alguns problemas aparecem com frequência em projetos, memoriais e compras técnicas. Entre os principais estão:
- Especificar apenas “cabo de cobre” sem seção, formação, norma e aplicação.
- Comprar haste de aterramento sem indicar revestimento, dimensão e referência normativa.
- Usar conectores incompatíveis com os condutores ou com o ambiente de instalação.
- Enterrar conexões mecânicas sem prever inspeção ou proteção adequada.
- Desconsiderar a corrosão do solo e a agressividade ambiental.
- Misturar cobre, aço galvanizado, alumínio e outros metais sem avaliar corrosão galvânica.
- Confundir aterramento de proteção, aterramento funcional, equipotencialização e aterramento do SPDA.
- Não prever pontos de medição e inspeção.
- Tratar materiais de aterramento como itens de baixo impacto no orçamento, sem controle de qualidade.
Esses erros podem gerar retrabalho, não conformidades, medições inconsistentes e aumento de risco operacional. Em obras públicas, industriais e instalações críticas, a especificação técnica precisa reduzir ambiguidades para evitar propostas incompatíveis entre si.
Checklist para projeto e compra técnica
Antes de emitir um memorial, contratar uma obra ou aprovar uma compra, é recomendável validar os seguintes pontos:
- O tipo de instalação foi identificado corretamente?
- As normas aplicáveis foram indicadas no memorial?
- A seção dos condutores foi definida por cálculo ou critério técnico?
- As hastes possuem dimensão, material e revestimento especificados?
- Os conectores são compatíveis com os condutores e com o ambiente?
- Há risco de corrosão galvânica entre metais diferentes?
- As conexões críticas serão inspecionáveis?
- O projeto prevê pontos de medição e caixas de inspeção?
- A interface com SPDA, DPS, PE, PEN, BEP e BEL foi verificada?
- O sistema foi documentado para manutenção futura?
Esse checklist também ajuda a alinhar projetista, comprador, instalador e fiscal de obra. Quanto mais objetiva for a especificação, menor a margem para substituições indevidas de materiais ou execução fora do desempenho esperado.
Integração com SPDA, DPS e segurança elétrica
Em instalações com proteção contra descargas atmosféricas, os materiais de aterramento devem ser compatíveis com o sistema de captação, descidas, anéis, malhas, equipotencialização e proteção interna. O desempenho do SPDA depende da continuidade entre essas partes e da integração com os demais sistemas elétricos da edificação.
Os dispositivos de proteção contra surtos também dependem de conexões curtas, condutores adequados e referência de potencial bem executada. Um DPS corretamente selecionado pode ter seu desempenho prejudicado por aterramento mal especificado ou por conexões com alta impedância. Esse tema se conecta ao artigo sobre componentes internos dos DPS.
Do ponto de vista de segurança, a documentação, a inspeção e a gestão do sistema devem dialogar com práticas exigidas em instalações elétricas. Para uma visão mais ampla, consulte também o artigo sobre NR-10 e segurança em instalações elétricas.
Conclusão
Materiais para aterramento devem ser especificados por função, ambiente, norma e desempenho esperado. Hastes, cabos, conectores e barramentos formam um conjunto técnico integrado, no qual a falha de um componente pode comprometer todo o sistema.
Em projetos de engenharia, a melhor especificação não é necessariamente a mais extensa, mas a mais precisa: define materiais, seções, normas, conexões, proteção contra corrosão, critérios de inspeção e interface com os demais sistemas da instalação.
Ao tratar o aterramento como sistema — e não como item isolado — o projeto ganha confiabilidade, segurança e maior previsibilidade na execução, na fiscalização e na manutenção.
Perguntas frequentes sobre materiais para aterramento
Qual material é mais usado em sistemas de aterramento?
O cobre nu e o aço revestido de cobre estão entre os materiais mais usados. A escolha depende da aplicação, do solo, da agressividade ambiental, das correntes previstas e das normas aplicáveis.
Quando usar haste de aço cobreado?
A haste de aço cobreado é comum em eletrodos verticais de aterramento, especialmente quando se busca resistência mecânica associada a revestimento condutivo. A especificação deve observar dimensões, revestimento e requisitos normativos.
Cabo de cobre nu é sempre a melhor opção?
Não necessariamente. O cobre nu possui excelente aplicação em muitos sistemas, mas a melhor opção depende do projeto, do ambiente, do risco de corrosão, do custo, da disponibilidade e da função do condutor.
Por que os conectores são críticos no aterramento?
Porque a continuidade elétrica do sistema depende das conexões. Um conector mal especificado, mal instalado ou corroído pode aumentar a impedância, gerar aquecimento e comprometer o desempenho do aterramento.
Quais normas consultar para especificar materiais de aterramento?
A principal referência é a ABNT NBR 16254. Conforme a aplicação, também podem ser relevantes NBR 13571, NBR 5111, NBR 5349, NBR 8120, NBR 8121, NBR 5370, NBR 5410, NBR 5419, NBR 7117-1, NBR 15749, NBR 15751, NBR 16527, IEEE Std 80 e IEEE 837.
Como evitar corrosão em sistemas de aterramento?
É necessário avaliar o solo, evitar combinações inadequadas de metais, especificar materiais compatíveis, proteger conexões críticas e prever inspeção. Em ambientes agressivos, a análise de corrosão deve fazer parte do critério de projeto.
Referências técnicas consideradas
- ABNT NBR 16254 — Materiais para sistema de aterramento — Requisitos gerais.
- ABNT NBR 13571 — Haste de aterramento de aço revestida de cobre.
- ABNT NBR 5111 — Fios de cobre nus para fins elétricos.
- ABNT NBR 5349 — Cabos nus de cobre mole para fins elétricos.
- ABNT NBR 5370 — Conectores de cobre para condutores elétricos em sistemas de potência.
- ABNT NBR 8120 e ABNT NBR 8121 — Fios e cabos de aço revestidos de cobre.
- ABNT NBR 16462 — Barras e perfis de cobre para aplicações elétricas.
- ABNT NBR 5410 — Instalações elétricas de baixa tensão.
- ABNT NBR 14039 — Instalações elétricas de média tensão.
- ABNT NBR 5419 — Proteção contra descargas atmosféricas.
- ABNT NBR 7117-1 — Parâmetros do solo para projetos de aterramentos elétricos.
- ABNT NBR 15749 — Medição de resistência de aterramento e de potenciais na superfície do solo.
- ABNT NBR 15751 — Sistemas de aterramento de subestações.
- ABNT NBR 16527 — Aterramento para sistemas de distribuição.
- IEEE Std 80 — Guide for Safety in AC Substation Grounding.
- IEEE 837 — Standard for Qualifying Permanent Connections Used in Substation Grounding.
