Veja os principais pontos críticos da NBR 5419:2026 para análise de risco, definição do nível de proteção, SPDA externo e interno, aterramento, equipotencialização, MPS, inspeção e documentação.
Confira!
A aplicação da NBR 5419:2026 exige uma visão sistêmica. O erro mais comum é tratar a proteção contra descargas atmosféricas como um conjunto de componentes isolados — captores, descidas, aterramento e DPS — sem conectar essas decisões à análise de risco, ao nível de proteção, à estrutura, aos sistemas internos e à documentação.
Os pontos críticos de um projeto de proteção contra descargas atmosféricas aparecem justamente nas interfaces entre as quatro partes da norma. A Parte 1 estabelece os princípios gerais; a Parte 2 trata da análise de risco; a Parte 3 define os requisitos do SPDA e da proteção contra danos físicos e perigos à vida; e a Parte 4 trata das medidas de proteção dos sistemas elétricos e eletrônicos internos.
A série NBR 5419 deve ser aplicada de forma integrada
A edição 2026 atualizou tecnicamente as quatro partes da série. A leitura fragmentada tende a produzir projetos incompletos porque cada parte responde a uma pergunta diferente.
| Parte | Responsabilidade principal |
| NBR 5419-1:2026 | princípios gerais, fontes de dano, níveis de proteção e arquitetura da proteção |
| NBR 5419-2:2026 | análise de risco e frequência de danos |
| NBR 5419-3:2026 | SPDA externo e interno, inspeção, aterramento e perigos à vida |
| NBR 5419-4:2026 | sistemas elétricos e eletrônicos internos e medidas de proteção contra surtos |
A proteção completa contra descargas atmosféricas é mais ampla que o SPDA externo. Ela envolve o SPDA, a equipotencialização, a distância de segurança e as medidas de proteção contra surtos aplicáveis aos sistemas internos.
A análise de risco vem antes da escolha das medidas
Na edição 2026, a Parte 2 é denominada Análise de risco. Ela estabelece o procedimento para determinar quando a proteção é necessária e quais medidas devem ser adotadas.
O cálculo considera componentes associados às diferentes fontes de dano, probabilidades de ocorrência e consequências. O risco deve ser comparado ao risco tolerável aplicável, e as medidas de proteção são selecionadas para reduzir o resultado a níveis aceitáveis.
A edição 2026 também introduz de forma explícita a análise da frequência de danos F, particularmente relevante para a disponibilidade de sistemas e serviços. Isso amplia a decisão de engenharia além do dano físico imediato.
Fontes S1–S4 e danos D1–D3 precisam estar corretamente separados
A NBR 5419-1:2026 organiza as fontes de dano de acordo com a posição da descarga:
- S1: descarga atmosférica na estrutura;
- S2: descarga atmosférica próxima da estrutura;
- S3: descarga em linha elétrica ou tubulação metálica conectada à estrutura;
- S4: descarga próxima de linha elétrica ou tubulação metálica conectada à estrutura.
A partir dessas fontes, a norma considera três tipos básicos de dano:
- D1: danos a pessoas por choque elétrico;
- D2: danos físicos, como incêndio, explosão, destruição mecânica ou liberação de produtos perigosos;
- D3: falhas de sistemas internos associadas ao LEMP.
Misturar fonte de dano, tipo de dano e tipo de perda leva a erros na análise de risco e na seleção das medidas de proteção.
O nível de proteção define parâmetros do projeto
A série NBR 5419 trabalha com quatro níveis de proteção, NP I a NP IV. Cada nível está associado a parâmetros máximos e mínimos de corrente da descarga atmosférica.
Esses parâmetros afetam decisões como raio da esfera rolante, geometria do subsistema de captação, espaçamento das descidas, dimensionamento dos componentes, distância de segurança e requisitos dos DPS e das MPS.
O nível de proteção não deve ser escolhido por preferência do projetista. Ele precisa decorrer da análise de risco e das condições do empreendimento.
SPDA externo, SPDA interno e MPS não são a mesma coisa

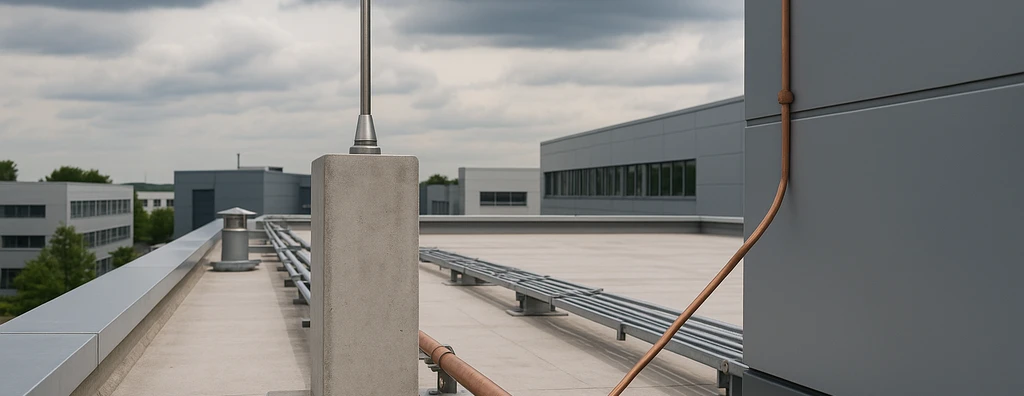

O SPDA externo é composto pelos subsistemas de captação, descida e aterramento. Suas funções são interceptar a descarga, conduzir a corrente de forma segura e dispersá-la no solo.
O SPDA interno tem outra função: evitar centelhamentos perigosos no interior da estrutura. Isso é obtido principalmente por ligações equipotenciais ou por isolação elétrica mediante distância de segurança.
As medidas de proteção contra surtos (MPS) tratam da proteção dos sistemas elétricos e eletrônicos contra sobretensões e efeitos do LEMP e são desenvolvidas principalmente na NBR 5419-4.
O aterramento deve ser projetado pela geometria e pela integração
A NBR 5419-3:2026 determina que a resistência seja considerada e calculada no projeto, mas destaca a importância da geometria e das dimensões do subsistema de aterramento para o comportamento frente às correntes impulsivas.
A norma considera preferível uma infraestrutura de aterramento integrada por estrutura, comum às instalações de energia, sinal, serviços e proteção contra descargas atmosféricas. Entre os arranjos preferenciais estão armaduras de fundação eletricamente contínuas e condutor em anel. Hastes verticais são tratadas como eletrodos complementares e não como solução universal.
Na inspeção, a integridade do eletrodo é verificada por ensaio de continuidade elétrica. A medição de resistência, isoladamente, não comprova a conformidade do SPDA.
A captação deve ser resultado de método, não de distribuição visual
A posição dos elementos captores deve seguir os métodos previstos na NBR 5419-3:2026, conforme o nível de proteção e a geometria da estrutura. Os métodos normativos incluem esfera rolante, ângulo de proteção e malhas.
A simples distribuição de hastes ou cabos no telhado sem verificação geométrica não caracteriza um projeto de captação completo. Estruturas com volumes complexos, equipamentos externos, coberturas metálicas, sistemas fotovoltaicos ou elementos salientes exigem compatibilização específica.
Distância de segurança e equipotencialização são pontos de projeto
Um SPDA pode conduzir corretamente a corrente para o solo e ainda assim criar centelhamentos perigosos para elementos metálicos ou sistemas internos próximos.
A NBR 5419-3:2026 trata esse risco por duas estratégias principais: isolação elétrica mediante distância de segurança e ligações equipotenciais. Essa decisão deve aparecer no projeto.
DPS precisa fazer parte de uma estratégia coordenada
A instalação de DPS de forma isolada não representa uma MPS completa. A NBR 5419-4 trata de um conjunto de medidas que pode envolver sistema coordenado de DPS, equipotencialização, interfaces isolantes, roteamento e segregação de linhas, blindagens espaciais ou de cabos e zonas de proteção contra raios.
Os DPS devem ser selecionados conforme o ponto de instalação, a corrente esperada, o nível de tensão de proteção e a suportabilidade dos equipamentos protegidos. A coordenação com a instalação elétrica de baixa tensão e com os dispositivos de sobrecorrente também é indispensável.
Zonas de proteção contra raios estruturam a proteção dos sistemas internos
As ZPR representam volumes nos quais o ambiente eletromagnético associado à descarga é caracterizado. A NBR 5419-1:2026 distingue ZPR 0A, ZPR 0B e ZPR 1, 2 e superiores, nas quais correntes de surto e campos podem ser progressivamente atenuados por medidas de proteção.
O conceito é especialmente relevante em instalações com automação, telecomunicações, instrumentação, data centers e outros sistemas eletrônicos sensíveis.
Inspeção precisa verificar projeto, condição física e continuidade
A inspeção de SPDA não deve ser reduzida a uma medição de aterramento. Ela deve verificar a conformidade com o projeto, a condição física dos componentes, continuidade elétrica, conexões, alterações realizadas na estrutura e manutenção da proteção interna.
Mudanças de uso, reformas, novos equipamentos na cobertura, sistemas fotovoltaicos, novas tubulações ou alterações em fachadas podem modificar o cenário de proteção e exigir revisão do projeto.
As Built e rastreabilidade fazem parte da segurança do sistema
Um SPDA sem documentação confiável se torna difícil de inspecionar e manter. O conjunto documental deve permitir identificar critérios da análise de risco, nível de proteção, captação, descidas, aterramento, elementos naturais, equipotencialização, distâncias de segurança, DPS/MPS e resultados de inspeções e ensaios.
Em instalações existentes, o As Built e o levantamento cadastral são essenciais para verificar se a condição real ainda corresponde ao projeto e aos requisitos de proteção.
O ponto crítico é a coerência entre todas as etapas
A qualidade de um projeto segundo a NBR 5419 não depende de um componente isolado. Ela depende da coerência entre análise de risco, nível de proteção, captação, descidas, aterramento, equipotencialização, MPS, inspeção e documentação.
Quando essas etapas são tratadas como um único sistema de engenharia, torna-se possível reduzir riscos de forma rastreável e manter a proteção ao longo do ciclo de vida da instalação.
Referências técnicas
[1] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5419-1:2026 — Proteção contra descargas atmosféricas — Parte 1: Princípios gerais.
[2] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5419-2:2026 — Proteção contra descargas atmosféricas — Parte 2: Análise de risco.
[3] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5419-3:2026 — Proteção contra descargas atmosféricas — Parte 3: Danos físicos a estruturas e perigos à vida.
[4] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5419-4:2026 — Proteção contra descargas atmosféricas — Parte 4: Sistemas elétricos e eletrônicos internos na estrutura.
Perguntas frequentes
A caracterização da estrutura e a análise de risco são fundamentais para determinar a necessidade de proteção, os componentes de risco e as medidas adequadas.
Não de forma absoluta. A proteção completa inclui SPDA externo e interno e também medidas de proteção dos sistemas elétricos e eletrônicos contra surtos e LEMP.
Não. Na edição 2026, a Parte 2 é intitulada Análise de risco e inclui também a avaliação da frequência de danos.
Não. O projeto deve considerar geometria, resistividade, integração e sobretensões; a inspeção deve verificar também continuidade, condição física e conformidade com o projeto.
Mudanças de uso, reformas, alterações construtivas, novos sistemas na cobertura, novas linhas ou modificações que possam afetar a proteção podem exigir reavaliação técnica.
