Projeto de SPDA: NBR 5419, análise de risco, aterramento e DPS

Um Projeto de SPDA – Sistema de Proteção contra Descargas Atmosféricas, transforma requisitos de segurança, análise de risco, proteção de estruturas, continuidade operacional e proteção de sistemas elétricos e eletrônicos em uma solução técnica executável, documentada e preparada para o ciclo de vida da edificação.

Mais do que definir captores ou para-raios, o projeto estabelece a necessidade de proteção, o nível de proteção contra descargas atmosféricas, o sistema de captação, as descidas, o aterramento, a equipotencialização, as zonas de proteção contra raios, os dispositivos de proteção contra surtos, as interfaces com instalações elétricas, telecomunicações, automação, segurança eletrônica e sistemas críticos.

Escopo do serviço

A A3A Engenharia desenvolve projetos de SPDA com foco em conformidade normativa, análise de risco, segurança das pessoas, proteção patrimonial, redução de danos físicos, mitigação de surtos, previsibilidade de implantação e segurança técnica para tomada de decisão. O resultado é uma base objetiva para contratar, executar, fiscalizar, inspecionar, documentar e manter o sistema com controle e rastreabilidade.

O escopo do Projeto de SPDA pode ser ajustado conforme o tipo de estrutura, a ocupação, a criticidade dos sistemas internos, o nível de risco, a existência de instalações elétricas e eletrônicas sensíveis e a fase do empreendimento, abrangendo desde análise de risco e estudo preliminar até projeto executivo completo, apoio à contratação, inspeção e documentação final.

Levantamento técnico e diagnóstico

• Reuniões com stakeholders de engenharia, elétrica, facilities, manutenção, segurança, operação, TI e patrimônio
• Levantamento de requisitos do empreendimento, uso da edificação, criticidade operacional e requisitos de seguro, auditoria ou conformidade
• Análise de plantas, cortes, fachadas, cobertura, arquitetura, estrutura, instalações elétricas e documentação técnica disponível
• Vistoria em campo para identificação de altura da edificação, geometrias, coberturas, telhados, platibandas, antenas, equipamentos externos e estruturas metálicas
• Identificação de subestações, quadros elétricos, entrada de energia, telecomunicações, automação, CFTV, controle de acesso, sistemas de segurança e data centers
• Avaliação de SPDA existente, estado de conservação, documentação, medições, inspeções anteriores e não conformidades
• Registro de premissas, restrições, interferências, riscos operacionais e pontos críticos para o projeto

Análise de risco conforme ABNT NBR 5419

O projeto de SPDA deve partir da análise de risco. A necessidade de proteção, o nível de proteção e as medidas aplicáveis dependem das características da estrutura, ocupação, localização, linhas de entrada, sistemas internos, perdas possíveis e risco tolerável.

• Identificação das fontes de dano associadas às descargas atmosféricas
• Identificação dos tipos de dano e tipos de perdas aplicáveis ao empreendimento
• Cálculo dos componentes de risco conforme características da estrutura e sistemas atendidos
• Avaliação do risco tolerável e necessidade de medidas de proteção
• Definição da necessidade de SPDA e de medidas de proteção contra surtos
• Definição do nível de proteção contra descargas atmosféricas
• Análise de risco à vida humana, à operação, aos serviços essenciais e ao patrimônio
• Avaliação de perdas econômicas, quando aplicável ao escopo do projeto
• Registro das premissas, parâmetros adotados e memória de cálculo da análise de risco

Definição do nível de proteção e estratégia do SPDA

• Definição do nível de proteção contra descargas atmosféricas e eficiência requerida
• Escolha da estratégia de proteção externa e interna
• Definição de SPDA isolado ou não isolado, conforme características da edificação
• Avaliação de componentes naturais da estrutura, como armaduras, estruturas metálicas, telhados, fachadas e elementos condutivos
• Definição da relação entre captação, descidas, aterramento, equipotencialização e DPS
• Compatibilização com ocupação, manutenção, arquitetura, instalações elétricas e sistemas eletrônicos internos
• Definição de premissas para inspeção, manutenção e ciclo de vida do sistema

Projeto do subsistema de captação

O subsistema de captação deve interceptar a descarga atmosférica de forma controlada e conduzi-la aos subsistemas de descida e aterramento, protegendo a estrutura e seus elementos expostos. A definição entre captor Franklin, malha de captação, gaiola de Faraday, captores naturais ou solução combinada deve ser feita no projeto técnico; veja também o artigo Captor Franklin no SPDA: para-raios, gaiola de Faraday e sistema de captação.

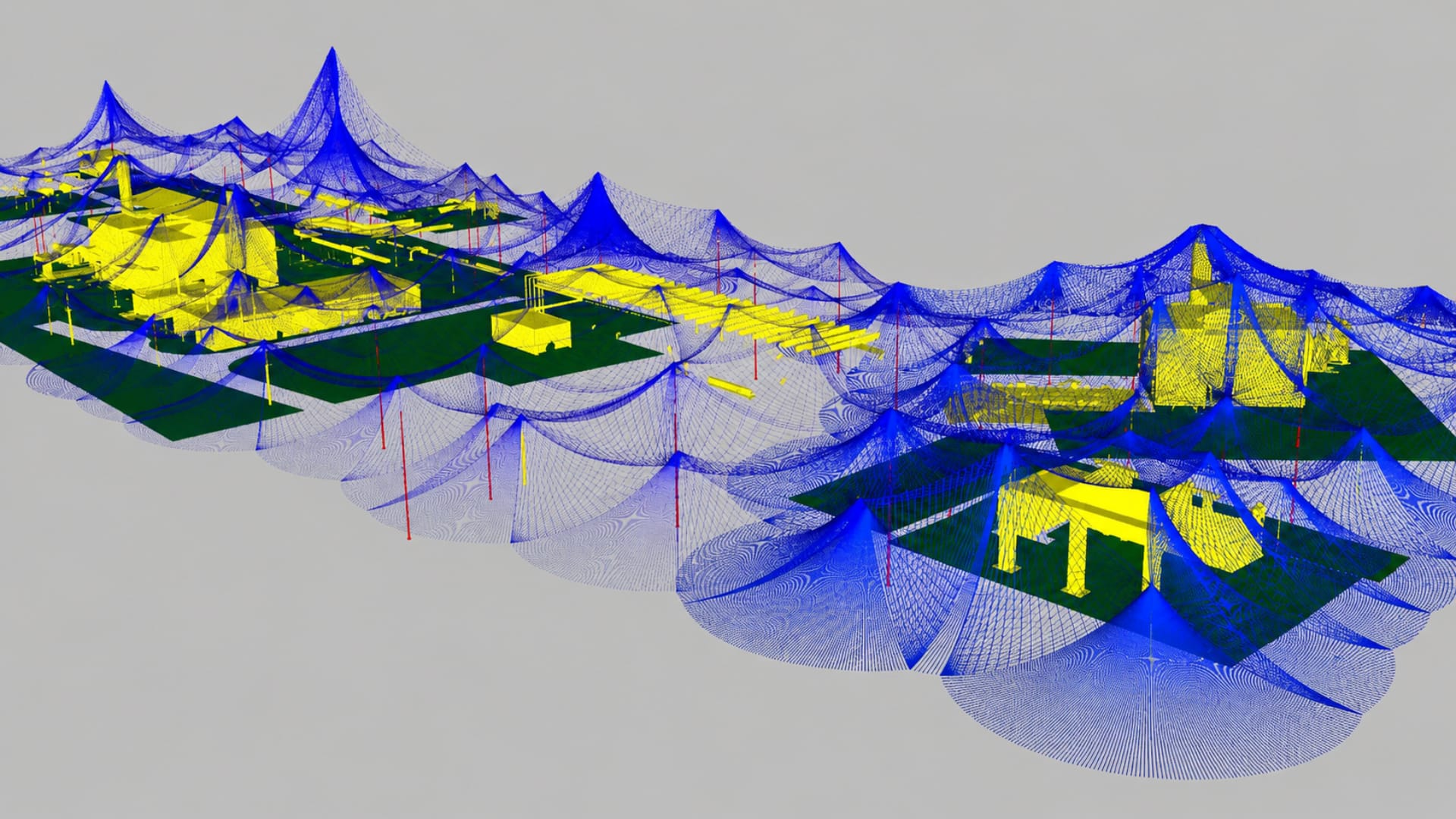

• Definição do método de proteção, incluindo esfera rolante, malhas ou ângulo de proteção, conforme aplicável
• Projeto de captores horizontais, hastes captoras, condutores de cobertura e captores naturais
• Proteção de coberturas, telhados, platibandas, lajes técnicas e áreas expostas
• Proteção de antenas, torres, painéis solares, condensadoras, exaustores, equipamentos externos e estruturas metálicas
• Análise de zonas protegidas e pontos vulneráveis da cobertura
• Detalhamento de fixação, suportes, conexões, materiais e proteção contra corrosão
• Compatibilização com impermeabilização, manutenção, acesso técnico e arquitetura da cobertura

Projeto do subsistema de descidas

As descidas conduzem a corrente da descarga atmosférica do subsistema de captação ao aterramento. Seu posicionamento, quantidade, continuidade e integração com a estrutura influenciam diretamente a confiabilidade e a segurança do SPDA.

• Definição do número e posicionamento de descidas
• Projeto de condutores de descida externos, embutidos ou aparentes
• Avaliação de uso de componentes naturais da estrutura
• Verificação de continuidade elétrica de estruturas metálicas e elementos condutivos
• Definição de condutores isolados quando aplicável ao tipo de proteção
• Previsão de proteção mecânica, conexões de inspeção e pontos de medição
• Avaliação de distância de segurança e risco de centelhamento perigoso
• Compatibilização com arquitetura, fachadas, esquadrias, revestimentos, acessos e manutenção

Projeto do subsistema de aterramento

O aterramento é parte essencial da proteção contra descargas atmosféricas. Ele deve ser integrado à estratégia geral do SPDA, às instalações elétricas, aos sistemas eletrônicos e à equipotencialização da edificação.

• Definição de malha de aterramento, eletrodos horizontais, hastes verticais, anéis de aterramento ou aterramento de fundação
• Integração com aterramento elétrico, subestações, telecomunicações, automação, TI e sistemas críticos
• Especificação de materiais, condutores, hastes, conectores, barramentos, caixas de inspeção e acessórios
• Definição de conexões exotérmicas ou mecânicas conforme aplicação, ambiente e manutenção
• Previsão de continuidade elétrica, inspeção, medições e acessibilidade
• Avaliação de resistência de aterramento e requisitos de escoamento de correntes de surto
• Compatibilização com fundações, piso, áreas externas, infraestrutura enterrada e sistemas existentes
• Documentação dos pontos de inspeção, conexões, interligações e critérios de manutenção

Equipotencialização principal e suplementar

A equipotencialização reduz diferenças de potencial perigosas e integra massas metálicas, aterramento, instalações elétricas, telecomunicações e sistemas eletrônicos à estratégia de proteção contra descargas atmosféricas.

• Definição de barramento de equipotencialização principal e barramentos locais
• Integração com PE, BEP, BELT, BEPT ou barramentos equivalentes, conforme o sistema
• Equipotencialização de massas metálicas, tubulações metálicas, estruturas metálicas, quadros, racks, gabinetes e eletrocalhas
• Interfaces com telecomunicações, cabeamento estruturado, CFTV, controle de acesso, automação, BMS e data centers
• Definição de condutores de equipotencialização, conexões, identificação e pontos de inspeção
• Documentação das conexões e responsabilidades de execução
• Compatibilização com aterramento, SPDA externo, instalações elétricas e sistemas eletrônicos internos

SPDA interno e proteção contra surtos

Em edificações modernas, a proteção contra descargas atmosféricas não se limita à estrutura. Sistemas elétricos, eletrônicos, telecomunicações, automação, segurança eletrônica, data centers e equipamentos sensíveis exigem medidas coordenadas de proteção contra surtos e efeitos eletromagnéticos.

• Definição de zonas de proteção contra raios e fronteiras entre zonas
• Análise das linhas que entram e saem da estrutura
• Proteção de energia, telecomunicações, dados, controle, CFTV, automação, acesso, BMS, IoT e sistemas críticos
• Seleção de DPS classe I, II e III conforme aplicação, localização e coordenação necessária
• Coordenação de DPS em quadros principais, quadros secundários, interfaces externas e equipamentos sensíveis
• Definição de blindagem, roteamento de cabos, segregação de linhas e redução de laços
• Compatibilização com painéis elétricos, infraestrutura existente, aterramento e equipotencialização
• Critérios para proteção de sistemas críticos e continuidade operacional

Interface com instalações elétricas de baixa e média tensão

O projeto de SPDA precisa ser compatibilizado com as instalações elétricas da edificação, especialmente em pontos de entrada de energia, quadros gerais, subestações, aterramento, proteção contra sobretensões e operação segura.

• Compatibilização com instalações elétricas de baixa tensão
• Compatibilização com instalações de média tensão quando houver subestações, entradas de energia ou sistemas de 1,0 kV a 36,2 kV
• Integração com quadros gerais, quadros de distribuição, painéis, dispositivos de proteção e seccionamento
• Compatibilidade entre SPDA, aterramento elétrico, condutor de proteção e DPS
• Definição de proteção contra sobretensões em circuitos de energia e comando
• Interface com sistemas de emergência, geradores, UPS, data centers e cargas críticas
• Requisitos de segurança de operação e manutenção em instalações e serviços com eletricidade

Compatibilização com sistemas eletrônicos e infraestrutura crítica

Sistemas eletrônicos e de tecnologia são especialmente sensíveis a surtos e efeitos eletromagnéticos. O projeto deve considerar as interfaces entre SPDA, aterramento, equipotencialização, roteamento, DPS e proteção de linhas de energia, sinal e dados.

• Compatibilização com telecomunicações, cabeamento estruturado, data centers, CFTV, controle de acesso, alarmes e automação predial
• Proteção de BMS, sistemas industriais, OT, IoT, sensores externos, antenas, redes e sistemas de missão crítica
• Avaliação de rotas de cabos, blindagem, segregação, aterramento e equipotencialização de racks e salas técnicas
• Definição de DPS para energia, sinal, dados, telecomunicações e interfaces externas
• Integração com salas técnicas, salas de TI, racks, eletrocalhas, leitos, quadros e infraestrutura de telecomunicações
• Redução de risco de indisponibilidade, perda de dados, danos a equipamentos e falhas operacionais

Especificação de materiais e componentes

A especificação de materiais deve considerar desempenho, compatibilidade eletroquímica, corrosão, ambiente de instalação, acessibilidade, manutenção, vida útil e conformidade normativa.

• Especificação de captores, condutores, hastes, barras chatas, cabos, conectores, grampos, suportes e isoladores
• Especificação de caixas de inspeção, soldas exotérmicas, conectores mecânicos, barramentos e eletrodos de aterramento
• Especificação de DPS, bases, sinalização, proteção auxiliar e acessórios de instalação
• Definição de proteção mecânica, fixação, identificação e acesso para inspeção
• Compatibilização de materiais com ambientes agressivos, áreas externas, coberturas, fachadas e áreas industriais
• Padronização para execução, manutenção, inspeção e reposição de componentes
• Definição de requisitos mínimos para aceitação de materiais durante a execução

Ensaios, medições, inspeção e critérios de aceitação

O projeto deve estabelecer como o SPDA será verificado, medido, inspecionado e aceito. Isso evita que a entrega dependa apenas de instalação visual, sem rastreabilidade técnica ou comprovação de conformidade.

• Inspeção visual de captores, descidas, aterramento, conexões, DPS e equipotencialização
• Verificação de continuidade elétrica e conexões de equipotencialização
• Medição de resistência de aterramento quando aplicável ao escopo de aceitação
• Verificação de caixas de inspeção, barramentos, conexões, suportes, fixações e proteção mecânica
• Verificação de distância de segurança, roteamento, segregação e interfaces com sistemas internos
• Inspeção de DPS, sinalização, coordenação e documentação dos dispositivos
• Relatório de inspeção, registro fotográfico, identificação de não conformidades e recomendações
• Definição de periodicidade de inspeção, critérios de aceitação e documentação para manutenção

Etapas

1. Diagnóstico e levantamento de requisitos

A etapa inicial consolida características da edificação, ocupação, criticidade, documentação existente, instalações elétricas, sistemas eletrônicos, infraestrutura de aterramento, histórico de falhas, riscos operacionais e premissas técnicas.

2. Análise de risco e diretrizes técnicas

Com base no diagnóstico, são avaliadas fontes de dano, tipos de perdas, componentes de risco, risco tolerável, necessidade de proteção, nível de proteção, medidas de proteção e interfaces com sistemas elétricos e eletrônicos.

3. Projeto básico

O projeto básico define a solução conceitual, o nível de proteção, a arquitetura do SPDA, os subsistemas de captação, descidas, aterramento, equipotencialização, DPS, interfaces principais, quantitativos preliminares e subsídios para aprovação e contratação.

4. Projeto executivo

O projeto executivo detalha a implantação com plantas, cortes, diagramas, memoriais, detalhes de instalação, lista de materiais, especificações, cálculo de risco, desenhos de captação, descidas, aterramento, DPS, equipotencialização, inspeções e critérios de aceite.

5. Apoio à contratação

Quando contratado, o projeto pode apoiar o processo de aquisição com escopo técnico, termo de referência, equalização de propostas, matriz de responsabilidades, critérios de medição, requisitos mínimos, documentação exigida e respostas técnicas a fornecedores.

6. Suporte à implantação, inspeção e comissionamento

Durante a implantação, a A3A Engenharia pode apoiar esclarecimentos técnicos, validação de materiais, análise de desvios, compatibilização em campo, acompanhamento de medições, inspeção, tratamento de pendências, documentação final e recomendações de manutenção.

Entregáveis

Os entregáveis são definidos conforme o escopo contratado, a fase do empreendimento e o nível de detalhamento necessário para contratação, execução, fiscalização, inspeção e manutenção. Em projetos executivos completos, podem incluir:

• Relatório de levantamento técnico e diagnóstico do sistema existente, quando houver
• Análise de requisitos, premissas, restrições e critérios de projeto
• Análise de risco conforme ABNT NBR 5419
• Definição do nível de proteção contra descargas atmosféricas
• Memorial descritivo e memorial técnico
• Memória de cálculo e registro das premissas adotadas
• Plantas de captação, descidas, aterramento e equipotencialização
• Plantas de DPS e proteção contra surtos
• Diagramas unifilares relacionados à proteção contra surtos
• Diagramas de zonas de proteção contra raios
• Detalhes típicos de instalação, fixação, conexões e pontos de inspeção
• Detalhes de caixas de inspeção e barramentos de equipotencialização
• Especificação de materiais, componentes, condutores, conectores, DPS e acessórios
• Lista de materiais, quantitativos e orçamento estimativo
• Cronograma físico de referência
• Plano de inspeção, medições e critérios de aceitação
• Matriz normativa e matriz de responsabilidades
• Documentação para contratação e execução
• ART/RRT quando aplicável ao escopo contratado
• Documentação as built, quando incluída no escopo de apoio à implantação

Aplicações e ambientes

O Projeto de SPDA é aplicável a empreendimentos novos, expansões, retrofits, regularizações, adequações normativas e ambientes que precisam proteger pessoas, estruturas, instalações elétricas, sistemas eletrônicos e operações críticas contra os efeitos das descargas atmosféricas.

• Edifícios corporativos e condomínios empresariais
• Indústrias, plantas produtivas e galpões logísticos
• Data centers, salas técnicas, salas de TI e ambientes de missão crítica
• Hospitais, clínicas, universidades, escolas e edifícios públicos
• Shopping centers, hotéis, centros comerciais e empreendimentos multiusuário
• Aeroportos, portos, terminais, utilities e infraestruturas críticas
• Subestações, usinas, plantas de energia e instalações de média tensão
• Telecomunicações, torres, antenas e estruturas elevadas
• Ambientes com sistemas eletrônicos sensíveis, automação, CFTV, controle de acesso e sistemas de segurança
• Empreendimentos novos, expansões, retrofits, regularizações e adequações de sistemas existentes

Considerações de Engenharia

Executar SPDA sem projeto é transferir decisões de engenharia, risco e segurança para o campo. Essa prática aumenta a chance de soluções incompletas, materiais inadequados, ausência de análise de risco, descidas mal distribuídas, aterramento improvisado, falta de equipotencialização, DPS não coordenados e dificuldade de inspeção futura.

O projeto reduz incertezas antes do investimento, organiza a contratação, permite comparar propostas, define critérios de qualidade, evita compras indevidas, reduz aditivos, melhora a fiscalização e estabelece uma base objetiva para inspeção e aceite técnico do sistema.

Para o cliente, isso se traduz em maior previsibilidade de prazo, custo, conformidade, segurança e manutenção. Para a execução, significa menos improviso e mais clareza sobre o que deve ser instalado, medido, inspecionado e documentado.

Análise de risco antes da solução

O projeto deve partir da análise de risco. A necessidade de SPDA, o nível de proteção e as medidas aplicáveis dependem das características da estrutura, ocupação, localização, linhas de entrada, sistemas internos, perdas possíveis e risco tolerável.

SPDA externo e proteção física da estrutura

O subsistema de captação, descidas e aterramento deve ser tratado como uma solução coordenada. Captores isolados, descidas mal distribuídas ou aterramento sem integração podem reduzir a confiabilidade do sistema e dificultar inspeção e manutenção.

SPDA interno e proteção de sistemas eletrônicos

Em edificações modernas, a proteção contra descargas atmosféricas não se limita à estrutura. Sistemas elétricos, telecomunicações, automação, CFTV, controle de acesso, data centers e equipamentos eletrônicos exigem equipotencialização, zonas de proteção, roteamento adequado e DPS coordenados.

Aterramento e equipotencialização

O aterramento deve ser integrado à estratégia geral de proteção. A equipotencialização reduz diferenças de potencial perigosas e melhora a proteção de pessoas, equipamentos e sistemas internos.

Compatibilização multidisciplinar

O projeto de SPDA precisa ser compatibilizado com arquitetura, estrutura, elétrica, telecomunicações, automação, segurança eletrônica, hidráulica, incêndio, fachadas, coberturas e manutenção. Essa compatibilização reduz interferências, retrabalho e soluções improvisadas em campo.

Inspeção, manutenção e rastreabilidade

Um SPDA precisa ser inspecionável. O projeto deve prever caixas, conexões, pontos de medição, documentação, identificação, critérios de inspeção e condições de manutenção ao longo do ciclo de vida.

Contratabilidade e fiscalização

O projeto deve permitir que a execução seja contratada com escopo claro, quantitativos rastreáveis, materiais especificados, critérios de medição, inspeções obrigatórias e aceite técnico objetivo. Isso torna propostas comparáveis e reduz ambiguidades contratuais.

Metodologia

A metodologia da A3A Engenharia combina levantamento técnico, análise de risco, engenharia normativa, compatibilização multidisciplinar, especificação técnica, documentação executiva, inspeção e visão de ciclo de vida do sistema de proteção contra descargas atmosféricas.

Entendimento da edificação e da operação

• Compreensão do uso da edificação, ocupação, criticidade, riscos à vida e continuidade operacional
• Identificação de sistemas essenciais, sistemas eletrônicos sensíveis e infraestrutura crítica
• Levantamento de requisitos de seguro, auditoria, conformidade, manutenção e operação

Levantamento técnico

• Vistorias, análise de documentação e levantamento de cobertura, fachadas, estrutura e instalações existentes
• Avaliação de SPDA existente, aterramento, quadros elétricos, telecomunicações e sistemas eletrônicos
• Registro de interferências, restrições, pontos críticos, não conformidades e oportunidades de melhoria

Engenharia normativa

• Aplicação da ABNT NBR 5419 e referências complementares aplicáveis
• Análise de risco, definição de necessidade de proteção e definição do nível de proteção
• Aplicação de critérios para SPDA externo, SPDA interno, aterramento, equipotencialização, DPS e inspeção
• Compatibilização com referências de baixa tensão, média tensão, aterramento, telecomunicações e segurança em eletricidade

Compatibilização

• Coordenação com arquitetura, estrutura, elétrica, subestações, telecomunicações, cabeamento estruturado e automação
• Compatibilização com segurança eletrônica, CFTV, data centers, fachadas, coberturas, hidráulica, incêndio e manutenção
• Tratamento de interferências e definição de soluções executáveis, inspecionáveis e documentáveis

Projeto e especificação

• Elaboração de plantas, memoriais, cálculos, análise de risco, diagramas, detalhes e listas de materiais
• Definição de captação, descidas, aterramento, equipotencialização, DPS, zonas de proteção e critérios de inspeção
• Preparação de base técnica para contratação, execução, fiscalização, inspeção e manutenção

Apoio à implantação e entrega técnica

• Suporte a dúvidas técnicas, equalização, fiscalização e análise de desvios
• Validação de materiais, acompanhamento de inspeções, análise de medições e tratamento de não conformidades
• Consolidação de documentação final, recomendações de manutenção e critérios de inspeção periódica

Normas e referências técnicas

O projeto pode ser desenvolvido com base em normas nacionais, referências internacionais e boas práticas aplicáveis ao ambiente, à finalidade da estrutura, ao nível de risco e aos requisitos do cliente. Entre as principais referências técnicas estão:

• ABNT NBR 5419-1 – Proteção contra descargas atmosféricas – Parte 1: Princípios gerais
• ABNT NBR 5419-2 – Proteção contra descargas atmosféricas – Parte 2: Análise de risco
• ABNT NBR 5419-3 – Proteção contra descargas atmosféricas – Parte 3: Danos físicos a estruturas e perigos à vida
• ABNT NBR 5419-4 – Proteção contra descargas atmosféricas – Parte 4: Sistemas elétricos e eletrônicos internos à estrutura
• ABNT NBR 5410 – Instalações elétricas de baixa tensão
• ABNT NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV
• ABNT NBR 15751 – Sistemas de aterramento de subestações
• ABNT NBR 16254 – Materiais para sistema de aterramento
• ABNT NBR 16527 – Aterramento para sistemas de distribuição
• ABNT NBR 17040 – Equipotencialização da infraestrutura de cabeamento para telecomunicações e cabeamento estruturado
• ABNT NBR IEC 60898-2 e ABNT NBR IEC 60898-3 – Disjuntores para proteção contra sobrecorrentes
• ABNT NBR IEC 60947-1 e ABNT NBR IEC 60947-2 – Dispositivos de manobra e comando de baixa tensão
• NR-10 – Segurança em instalações e serviços em eletricidade
• IEC 62305, quando aplicável como referência internacional
• Boas práticas de proteção contra surtos, aterramento, equipotencialização, inspeção, manutenção e documentação técnica
