MPTL: o que é Modular Plug Terminated Link e quando usar no cabeamento estruturado

Neste artigo, você vai entender o que é MPTL, quando usar enlaces terminados com plugue modular em cabeamento estruturado, suas aplicações em câmeras IP, access points Wi-Fi, PoE, controle de acesso e os cuidados de projeto, instalação e certificação.

Confira!

O que é MPTL?

MPTL significa Modular Plug Terminated Link, ou, em tradução técnica, enlace terminado com plugue modular. O conceito descreve um enlace de cabeamento estruturado em que uma das extremidades é terminada em um plugue modular macho, em vez de terminar em uma tomada de telecomunicações fêmea.

Em uma instalação tradicional, o cabo horizontal sai do distribuidor de piso, termina em uma tomada de telecomunicações e, a partir dela, um patch cord conecta o equipamento final. No MPTL, o cabo é terminado diretamente em um plugue modular compatível e conectado ao dispositivo fixo.

Essa configuração é especialmente útil quando a flexibilidade de uma tomada tradicional não é necessária, como em equipamentos instalados em pontos fixos: câmeras de videomonitoramento, pontos de acesso sem fio, leitores de controle de acesso, sensores, displays, painéis, controladores e dispositivos IoT.

O ponto central é que MPTL deve ser tratado como uma configuração projetada de cabeamento estruturado. Ele deve usar componentes adequados, respeitar limites de desempenho, ser identificado e passar por certificação apropriada.

Como o MPTL se diferencia do cabeamento horizontal tradicional?

A diferença mais visível entre o modelo tradicional e o MPTL está na forma de terminação do ponto junto ao dispositivo. Ambos podem fazer parte do contexto do cabeamento horizontal, mas têm finalidades e implicações diferentes.

Modelo tradicional com tomada de telecomunicações

No modelo tradicional, o cabo horizontal termina em uma tomada de telecomunicações. O equipamento final é conectado por meio de um patch cord. Essa abordagem é flexível e adequada para áreas de trabalho, posições de usuário, mesas, ilhas, salas de reunião e locais onde os equipamentos podem mudar com frequência.

De forma simplificada, o fluxo é:

Distribuidor de piso → cabo horizontal → tomada de telecomunicações → patch cord → equipamento

Modelo MPTL com terminação direta em plugue modular

No MPTL, o enlace termina diretamente em um plugue modular conectado ao equipamento fixo. Isso reduz uma conexão intermediária e elimina o patch cord na extremidade do dispositivo, mas também reduz a flexibilidade de troca e exige mais cuidado na terminação e na certificação.

De forma simplificada, o fluxo é:

Distribuidor de piso → cabo horizontal → plugue modular → equipamento fixo

Essa diferença parece simples, mas tem impacto direto na instalação, na documentação, na manutenção e no método de teste do enlace.

Onde o MPTL se encaixa no cabeamento estruturado?

O MPTL se relaciona principalmente com o subsistema de cabeamento horizontal, pois normalmente atende dispositivos posicionados a partir do distribuidor de piso ou da sala de telecomunicações. Ele aparece com frequência em pontos de rede instalados fora da área de trabalho convencional, como tetos, corredores, áreas técnicas, fachadas internas, salas de equipamentos, entradas, recepções e ambientes industriais.

Em normas e práticas internacionais de cabeamento, esse tipo de aplicação se conecta ao conceito de dispositivos fixos, áreas de cobertura e pontos horizontais de conexão. O objetivo não é substituir o modelo tradicional em todos os casos, mas oferecer uma alternativa técnica para situações em que a tomada de telecomunicações e o patch cord não agregam flexibilidade operacional.

Por isso, o MPTL deve ser especificado no projeto. O projetista precisa indicar localização, categoria de desempenho, tipo de cabo, tipo de plugue modular, método de identificação, proteção mecânica, compatibilidade com PoE e critério de certificação.

Quando usar MPTL?

O MPTL é indicado principalmente para dispositivos fixos, em locais onde não há necessidade de manobra frequente pelo usuário final. Nesses cenários, a tomada convencional pode introduzir uma conexão adicional, ocupar espaço, exigir caixa ou acabamento desnecessário e criar mais um ponto sujeito a falha ou intervenção indevida.

Access points Wi-Fi

Access points corporativos costumam ser instalados no teto, em corredores, áreas comuns, salas de reunião e ambientes de alta densidade de usuários. Nesses locais, a instalação de uma tomada aparente e um patch cord pode ser pouco prática, visualmente inadequada ou mais vulnerável a desconexões.

Com MPTL, o enlace pode terminar diretamente no equipamento, desde que haja previsão de manutenção, identificação e certificação. A infraestrutura física do ponto Wi-Fi continua sendo parte essencial do projeto de rede sem fio. Para uma visão conceitual sobre a relação entre infraestrutura cabeada e sem fio, veja também o artigo Redes Cabeadas vs. Redes Wireless.

Câmeras IP

Câmeras IP são uma das aplicações mais comuns para MPTL. Elas normalmente ficam em posições fixas, como corredores, fachadas, áreas perimetrais, recepções, docas, salas técnicas, estacionamentos e ambientes de monitoramento. Muitas delas também usam PoE, recebendo dados e alimentação pelo mesmo cabo.

Nesses casos, o MPTL pode reduzir conexões intermediárias e simplificar a instalação, mas exige cuidado com ambiente, proteção do conector, raio de curvatura, identificação e certificação. Para aplicações de vídeo em rede, consulte também o artigo sobre infraestrutura de rede para sistemas de CFTV IP.

Controle de acesso

Controladoras, leitores biométricos, leitores RFID, painéis de porta e dispositivos de autenticação também podem se beneficiar de enlaces terminados diretamente no equipamento, especialmente quando instalados em caixas técnicas, portas, recepções e áreas controladas.

Nesses pontos, o projeto deve considerar a interface entre cabeamento de dados, alimentação, segurança física, manutenção e disponibilidade do sistema. O uso de MPTL deve ser compatível com a forma de instalação do equipamento e com os requisitos de rastreabilidade da infraestrutura.

Sensores, IoT e automação predial

Sensores, controladores, módulos de automação, dispositivos IoT e equipamentos inteligentes de edifícios podem demandar pontos fixos de rede. Em projetos de edifícios conectados, o cabeamento estruturado passa a atender não apenas usuários, mas também sistemas de operação predial, segurança, supervisão e automação.

O MPTL pode ser uma alternativa adequada quando o dispositivo é fixo, a conexão precisa ser compacta e a presença de uma tomada tradicional não agrega flexibilidade. Ainda assim, é necessário avaliar manutenção, substituição futura, proteção mecânica, documentação e certificação.

Ambientes industriais e áreas técnicas

Em áreas técnicas e industriais, o MPTL pode ser aplicado em dispositivos fixos de rede, supervisão, automação e segurança. Nesses ambientes, fatores como vibração, poeira, temperatura, umidade, interferência eletromagnética, exposição mecânica e acesso restrito devem ser avaliados no projeto.

Quando o ambiente é agressivo, o simples uso de um plugue modular comum pode não ser suficiente. Pode ser necessário especificar conectividade industrial, proteção adicional, caixas apropriadas ou soluções com grau de proteção compatível com a aplicação.

Quando não usar MPTL?

O MPTL não deve ser usado como substituto universal da tomada de telecomunicações. Ele é adequado para dispositivos fixos e aplicações específicas, mas pode ser inadequado quando o ponto exige flexibilidade operacional, trocas frequentes ou acesso direto pelo usuário final.

Em geral, evite MPTL quando:

• o ponto atende uma estação de trabalho ou posição de usuário;
• o equipamento será trocado ou movimentado com frequência;
• há necessidade de flexibilidade com patch cords;
• não há acesso adequado para manutenção;
• o plugue ficaria exposto a tração, impacto, umidade ou manipulação indevida;
• a equipe não possui ferramental ou método de certificação compatível;
• a decisão está sendo tomada apenas para reduzir custo, sem análise técnica.

Em áreas de trabalho convencionais, o modelo com tomada de telecomunicações continua sendo a opção mais flexível e administrável.

MPTL, PoE e dispositivos alimentados pela rede

Grande parte dos dispositivos que se beneficiam de MPTL também utiliza PoE, ou Power over Ethernet. Essa tecnologia permite transmitir dados e energia elétrica pelo mesmo cabo de rede, sendo comum em access points, câmeras IP, telefones IP, controladoras de acesso, sensores e dispositivos inteligentes.

Quando há PoE, a qualidade da terminação torna-se ainda mais crítica. Uma conexão inadequada pode afetar tanto a transmissão de dados quanto a alimentação elétrica do dispositivo. Por isso, o projeto deve considerar categoria do cabo, compatibilidade dos conectores, qualidade do plugue modular, potência requerida, agrupamento de cabos, temperatura e comprimento do canal.

PoE, PoE+, PoE++ e IEEE 802.3bt possuem critérios próprios de potência, classes, equipamentos fonte de energia e dispositivos alimentados. O MPTL não elimina esses requisitos; pelo contrário, torna ainda mais importante especificar e certificar corretamente o enlace até o equipamento final.

Em projetos com muitos dispositivos PoE, a análise não deve ficar restrita ao switch. A infraestrutura de cabeamento, os caminhos, a ocupação dos feixes, os conectores e os relatórios de certificação fazem parte do desempenho e da confiabilidade da solução.

Critérios de projeto para MPTL

O uso de MPTL deve ser definido em projeto, e não improvisado durante a instalação. A seguir estão os principais critérios técnicos que devem ser avaliados.

Localização do dispositivo

A localização do equipamento determina o percurso do cabo, a necessidade de acesso para manutenção, a exposição mecânica e o tipo de acabamento. Access points no teto, câmeras em áreas externas ou sensores em áreas técnicas têm exigências diferentes de instalação.

Comprimento do enlace

O comprimento deve respeitar os limites da aplicação e do cabeamento estruturado. Como o MPTL normalmente elimina o patch cord na extremidade do dispositivo, ainda assim é necessário considerar a configuração completa do canal, os cordões no distribuidor e a forma de conexão ao equipamento ativo.

Categoria do cabeamento

A categoria do cabo, dos conectores e dos patch cords deve ser compatível com a aplicação. O desempenho do sistema será limitado pelo componente de menor categoria ou menor qualidade. Para uma visão mais ampla sobre seleção de componentes, consulte o artigo sobre critérios técnicos para escolha e instalação de cabos, patch cords e conectores.

Proteção mecânica e ambiente de instalação

O plugue modular não deve ficar sujeito a esforço mecânico indevido. Deve haver alívio de tração, controle do raio de curvatura, proteção contra impacto, poeira, umidade e manipulação indevida. Em ambientes agressivos, pode ser necessário usar caixas, conectores ou soluções específicas para a condição ambiental.

Os caminhos físicos também importam. Eletrocalhas, eletrodutos, canaletas, caixas de passagem e áreas técnicas precisam permitir instalação e manutenção adequadas. Para esse tema, veja o artigo sobre caminhos e espaços do cabeamento estruturado.

Identificação e documentação

Cada enlace MPTL deve ser identificado no distribuidor, no relatório de certificação, na documentação do projeto e, quando possível, próximo ao dispositivo atendido. Sem identificação clara, a manutenção se torna difícil e o ponto pode perder rastreabilidade ao longo do tempo.

A documentação final deve indicar a localização do dispositivo, o rack ou distribuidor de origem, a porta correspondente, a categoria do cabeamento, o resultado dos testes e eventuais observações de instalação. Essa documentação se relaciona diretamente ao conceito de as-built do projeto.

Instalação de enlaces MPTL

A instalação de MPTL exige atenção especial porque o plugue modular passa a fazer parte do enlace instalado. Ele não é apenas um acessório de conexão, mas um componente que influencia o desempenho, a durabilidade e a confiabilidade do ponto.

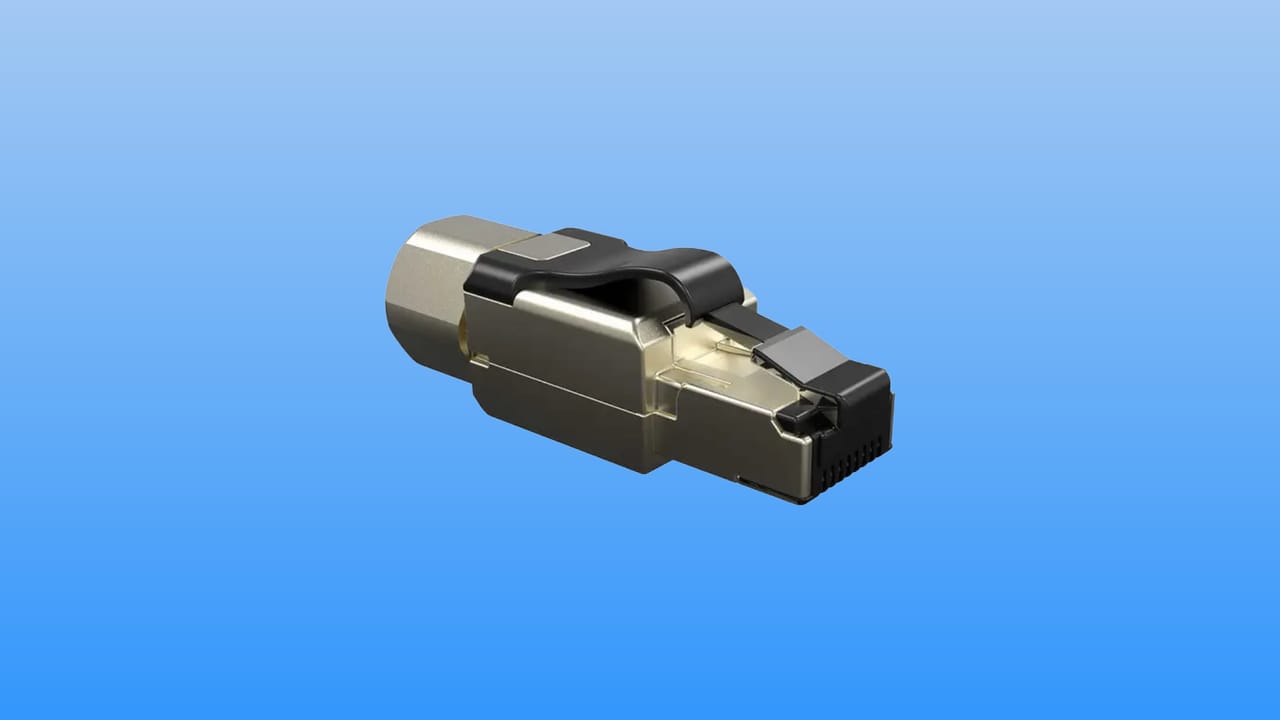

Terminação em plugue modular

O plugue modular deve ser compatível com o tipo de cabo utilizado. Cabos permanentes, normalmente de condutor sólido, não devem ser tratados como patch cords comuns. O conector precisa ser apropriado para a categoria, construção e diâmetro do cabo.

A terminação deve preservar o trançamento dos pares, evitar excesso de destrançamento, manter a sequência de pinagem definida no projeto e seguir as instruções do fabricante do conector. Pequenos desvios de montagem podem comprometer parâmetros de transmissão e gerar falhas intermitentes.

Alívio de tração e proteção do conector

Como o plugue fica diretamente conectado ao equipamento, é essencial evitar tração sobre o cabo ou esforço mecânico sobre o conector. Em câmeras, access points e dispositivos instalados no teto, o cabo deve ser acomodado de forma organizada, sem ficar pendurado, prensado ou forçando a porta do equipamento.

Raio de curvatura e organização do cabo

O raio de curvatura deve ser respeitado durante o lançamento e no ponto final de conexão. Cabos dobrados de forma excessiva, enrolados sem critério ou comprimidos em caixas pequenas podem apresentar degradação de desempenho e falhas difíceis de diagnosticar.

Erros comuns de instalação

Entre os erros mais comuns estão o uso de plugue inadequado, crimpagem sem ferramenta apropriada, ausência de alívio de tração, falta de identificação, excesso de cabo no forro, curvatura acentuada, mistura de categorias e ausência de teste após a instalação.

Certificação de MPTL

A certificação é uma das etapas mais importantes em projetos com MPTL. Como o enlace termina diretamente em plugue modular, a configuração de teste não deve ser tratada como um patch cord comum nem como uma tomada convencional sem avaliação adequada.

O objetivo da certificação é comprovar que o enlace atende aos requisitos de desempenho especificados para a categoria e aplicação. O relatório deve permitir rastrear o ponto, identificar o local do dispositivo, associar o resultado ao distribuidor correspondente e registrar a condição de aprovação ou reprovação.

Por que o teste é diferente de um patch cord comum?

Um patch cord é um cordão de conexão flexível, normalmente fabricado e testado em processo industrial. O MPTL, por outro lado, é parte do enlace instalado em campo. Por isso, a avaliação precisa considerar o cabo, a terminação no distribuidor, o plugue modular de campo e a configuração de teste aplicável.

Certificadores de cabeamento podem exigir adaptadores ou métodos específicos para validar enlaces terminados em plugue modular. A equipe de instalação deve prever esse requisito antes da execução, evitando entregar pontos sem comprovação técnica.

Relatório de certificação e rastreabilidade

O relatório deve registrar identificação do ponto, localização, categoria, parâmetros avaliados, status de aprovação, data do teste e equipamento utilizado. Esses registros são fundamentais para manutenção, garantia, auditoria e futuras expansões.

Para aprofundar esse tema, veja também os artigos sobre certificação de cabeamento de rede e parâmetros de teste para certificação de cabos de par trançado.

MPTL vs. tomada de telecomunicações: comparação prática

Critério	Tomada de telecomunicações	MPTL
Aplicação típica	Área de trabalho e pontos flexíveis	Dispositivos fixos
Conexão final	Tomada + patch cord	Plugue modular direto no equipamento
Flexibilidade	Alta	Menor
Uso em access points	Possível	Muito comum quando previsto em projeto
Uso em câmeras IP	Possível	Muito comum em pontos fixos
Manutenção	Mais modular	Exige maior controle de identificação e acesso
Certificação	Configurações tradicionais de enlace/canal	Requer configuração adequada para plugue modular
Risco se mal aplicado	Baixo a médio	Médio a alto

A escolha entre MPTL e tomada tradicional deve partir da aplicação. Para posições de usuário e ambientes de mudança frequente, a tomada de telecomunicações tende a ser mais adequada. Para dispositivos fixos, especialmente em teto ou áreas técnicas, o MPTL pode ser mais eficiente quando corretamente especificado.

Vantagens e limitações do MPTL

Vantagens

• reduz conexões intermediárias no ponto do dispositivo;
• elimina patch cord exposto em equipamentos fixos;
• facilita instalações em teto, forro e áreas técnicas;
• pode melhorar a organização visual e física da instalação;
• é adequado para access points, câmeras IP, sensores e dispositivos PoE;
• reduz pontos de desconexão acidental quando bem executado;
• pode simplificar a manutenção de dispositivos fixos quando há boa documentação.

Limitações

• oferece menor flexibilidade que uma tomada tradicional;
• exige plugue modular compatível com o cabo instalado;
• depende fortemente da qualidade da terminação em campo;
• requer método de certificação apropriado;
• pode dificultar manutenção se não houver identificação clara;
• não é recomendado para pontos de usuário com alterações frequentes;
• pode se tornar fonte de falhas se usado apenas como atalho de instalação.

Erros comuns em projetos com MPTL

Os problemas mais frequentes em enlaces MPTL geralmente não estão no conceito, mas na forma de aplicação. Entre os principais erros estão:

• crimpar um plugue comum em cabo permanente sem verificar compatibilidade;
• usar MPTL em pontos que deveriam ter tomada de telecomunicações;
• não prever método de certificação antes da instalação;
• não identificar o enlace no rack, no dispositivo e no as-built;
• ignorar requisitos de PoE;
• deixar o plugue modular exposto a tração ou impacto;
• exceder limites de comprimento do canal;
• usar componentes incompatíveis com a categoria especificada;
• não prever acesso para manutenção;
• não atualizar a documentação após substituições de dispositivos.

Evitar esses erros depende de projeto adequado, seleção correta de componentes, execução qualificada e ensaio de certificação compatível com a configuração instalada.

Perguntas frequentes sobre MPTL

O que significa MPTL?

MPTL significa Modular Plug Terminated Link, ou enlace terminado com plugue modular. É uma configuração em que o enlace de cabeamento termina diretamente em um plugue modular conectado ao dispositivo final.

MPTL é a mesma coisa que crimpar um RJ-45?

Não. MPTL é uma configuração técnica que deve ser projetada, instalada e certificada. Crimpar um conector sem critério, sem componente adequado e sem teste não caracteriza uma aplicação correta de MPTL.

MPTL substitui a tomada de telecomunicações?

Somente em aplicações específicas. MPTL pode substituir a tomada em dispositivos fixos, como access points e câmeras IP, mas não deve substituir tomadas de telecomunicações em áreas de trabalho ou pontos que exigem flexibilidade.

MPTL pode ser usado com câmeras IP?

Sim. Câmeras IP são uma aplicação comum para MPTL, especialmente quando ficam em pontos fixos e alimentadas por PoE. O projeto deve considerar proteção mecânica, ambiente, identificação e certificação.

MPTL pode ser usado com access points Wi-Fi?

Sim. Access points instalados no teto ou em áreas de cobertura podem ser atendidos por enlaces MPTL, desde que o ponto seja previsto em projeto e testado corretamente.

MPTL funciona com PoE?

Sim, desde que cabos, conectores, terminações e equipamentos sejam compatíveis com a potência e a aplicação previstas. Em dispositivos PoE, a qualidade da terminação é essencial para dados e alimentação elétrica.

MPTL precisa ser certificado?

Sim. A certificação é recomendada para comprovar o desempenho do enlace e registrar a entrega técnica. O teste deve usar configuração adequada para enlace terminado em plugue modular.

Qual a diferença entre MPTL e patch cord?

Patch cord é um cordão flexível de conexão, normalmente fabricado e testado industrialmente. MPTL é parte do enlace instalado em campo, terminando diretamente em plugue modular para conexão ao dispositivo fixo.

MPTL é recomendado para áreas de trabalho?

Normalmente não. Áreas de trabalho exigem flexibilidade, mudanças de layout e troca frequente de equipamentos. Nesses casos, a tomada de telecomunicações com patch cord costuma ser a solução mais adequada.

Conclusão

O MPTL é uma solução importante para o cabeamento estruturado moderno, especialmente em instalações com grande número de dispositivos fixos, como câmeras IP, access points Wi-Fi, controladores de acesso, sensores e equipamentos IoT. Quando bem especificado, ele reduz conexões intermediárias, simplifica a instalação e melhora a organização física dos pontos.

Por outro lado, MPTL não é um atalho para dispensar tomadas de telecomunicações sem critério. A configuração exige plugue adequado, terminação correta, proteção mecânica, identificação, documentação e certificação compatível. Em projetos com PoE, esses cuidados se tornam ainda mais relevantes.
