A Compatibilização de Projetos é um serviço técnico de coordenação, verificação e integração de disciplinas de engenharia, arquitetura, infraestrutura e sistemas, voltado à identificação e ao tratamento de interferências antes da execução da obra, da contratação dos serviços ou da aquisição de equipamentos.

O processo tem como objetivo assegurar que os projetos sejam coerentes entre si, que os componentes ocupem espaços não conflitantes, que os requisitos funcionais sejam preservados e que as informações compartilhadas entre as disciplinas sejam consistentes, rastreáveis e utilizáveis pelas equipes de implantação, fiscalização, operação e manutenção.

Na A3A Engenharia, a compatibilização pode ser conduzida com apoio de modelos BIM federados, clash detection, checagens automatizadas, análise crítica de construtibilidade e gestão formal de ocorrências, adequando a metodologia ao nível de maturidade documental e tecnológica de cada empreendimento.

Mais do que uma etapa de detecção de colisões, a compatibilização representa um processo estruturado de governança técnica da informação, no qual inconsistências físicas, funcionais, normativas e construtivas são identificadas, classificadas, comunicadas, corrigidas e validadas antes que se transformem em retrabalho em campo.

Objetivos

O serviço de Compatibilização de Projetos visa aumentar a confiabilidade técnica dos documentos e modelos de engenharia, reduzindo incertezas de execução e melhorando a integração entre as disciplinas envolvidas no empreendimento.

Entre os principais objetivos do serviço estão:

  • identificar interferências físicas entre disciplinas antes da execução;
  • verificar incompatibilidades funcionais, normativas, operacionais e construtivas;
  • reduzir retrabalho, improvisações em campo, atrasos e custos adicionais;
  • aumentar a confiabilidade da documentação técnica;
  • melhorar a integração entre arquitetura, estrutura, instalações, infraestrutura e sistemas;
  • apoiar a liberação técnica de projetos para obra, contratação, orçamento ou revisão;
  • estabelecer rastreabilidade das pendências, decisões e responsabilidades;
  • melhorar a construtibilidade e a operação futura do empreendimento;
  • consolidar uma base técnica mais segura para procurement, implantação e fiscalização.

Ao antecipar conflitos e inconsistências ainda na fase de projeto, a compatibilização contribui para decisões mais seguras, menor exposição a riscos de execução e maior previsibilidade de escopo, prazo, custo e qualidade.

Escopo de Atuação

O escopo dos serviços de Compatibilização de Projetos é estruturado conforme o nível de desenvolvimento do empreendimento, a quantidade de disciplinas envolvidas, o grau de maturidade dos documentos recebidos e os objetivos da contratação.

O serviço pode abranger desde uma revisão técnica pontual de interferências até um processo completo de coordenação BIM, com modelo federado, matriz de interfaces, ambiente comum de dados, gestão de ocorrências e validação formal das revisões.

Diagnóstico inicial dos projetos

A primeira etapa consiste na análise da documentação técnica disponível, verificando a maturidade dos projetos, a completude dos arquivos, as versões recebidas, as disciplinas envolvidas e os principais riscos de interface.

Essa etapa pode incluir:

  • análise dos projetos, memoriais, especificações, modelos e demais documentos recebidos;
  • verificação de versões, formatos, nomenclaturas e organização documental;
  • identificação das disciplinas técnicas envolvidas;
  • levantamento das interfaces críticas entre sistemas;
  • avaliação preliminar de lacunas de informação;
  • análise de escopo contratado versus escopo efetivamente desenvolvido;
  • identificação de restrições técnicas, operacionais, normativas e construtivas;
  • definição dos critérios técnicos que orientarão a compatibilização.

Quando necessário, o diagnóstico pode ser complementado por site survey, levantamento cadastral, análise documental de instalações existentes e reuniões técnicas com os responsáveis pelas disciplinas de projeto.

Planejamento da compatibilização

Com base no diagnóstico, é estruturado o plano de compatibilização. Essa etapa define como as verificações serão conduzidas, quais disciplinas serão cruzadas, quais critérios serão utilizados e como as pendências serão registradas e tratadas.

O planejamento pode contemplar:

  • matriz de interfaces entre disciplinas;
  • matriz de interferências;
  • critérios de prioridade e severidade;
  • tolerâncias geométricas para análise de interferências;
  • definição dos ciclos de compatibilização;
  • definição de responsáveis por disciplina;
  • fluxo de comunicação, análise, resposta e aprovação;
  • critérios para fechamento de ocorrências;
  • organização do ambiente comum de dados, quando aplicável;
  • definição de formatos de troca, como IFC, BCF, PDF, DWG, RVT, NWD ou outros formatos acordados.

Auditoria de qualidade dos modelos e documentos

Antes da compatibilização propriamente dita, os modelos, desenhos e documentos técnicos devem ser verificados quanto à qualidade mínima necessária para análise. Essa auditoria evita que inconsistências de origem, coordenadas, parâmetros, versões ou nomenclatura comprometam o resultado da verificação.

Essa etapa pode incluir:

  • verificação de coordenadas, origem, níveis, pavimentos e georreferenciamento;
  • análise de consistência entre plantas, cortes, detalhes e modelos;
  • verificação de parâmetros e propriedades em modelos BIM;
  • validação de nomenclatura, codificação e padrões gráficos;
  • checagem de completude das informações;
  • identificação de inconsistências documentais;
  • verificação de aderência ao BEP, EIR, MIDP ou requisitos do contratante, quando aplicável;
  • classificação dos arquivos aptos ou não aptos para análise.

Federação de modelos e integração de disciplinas

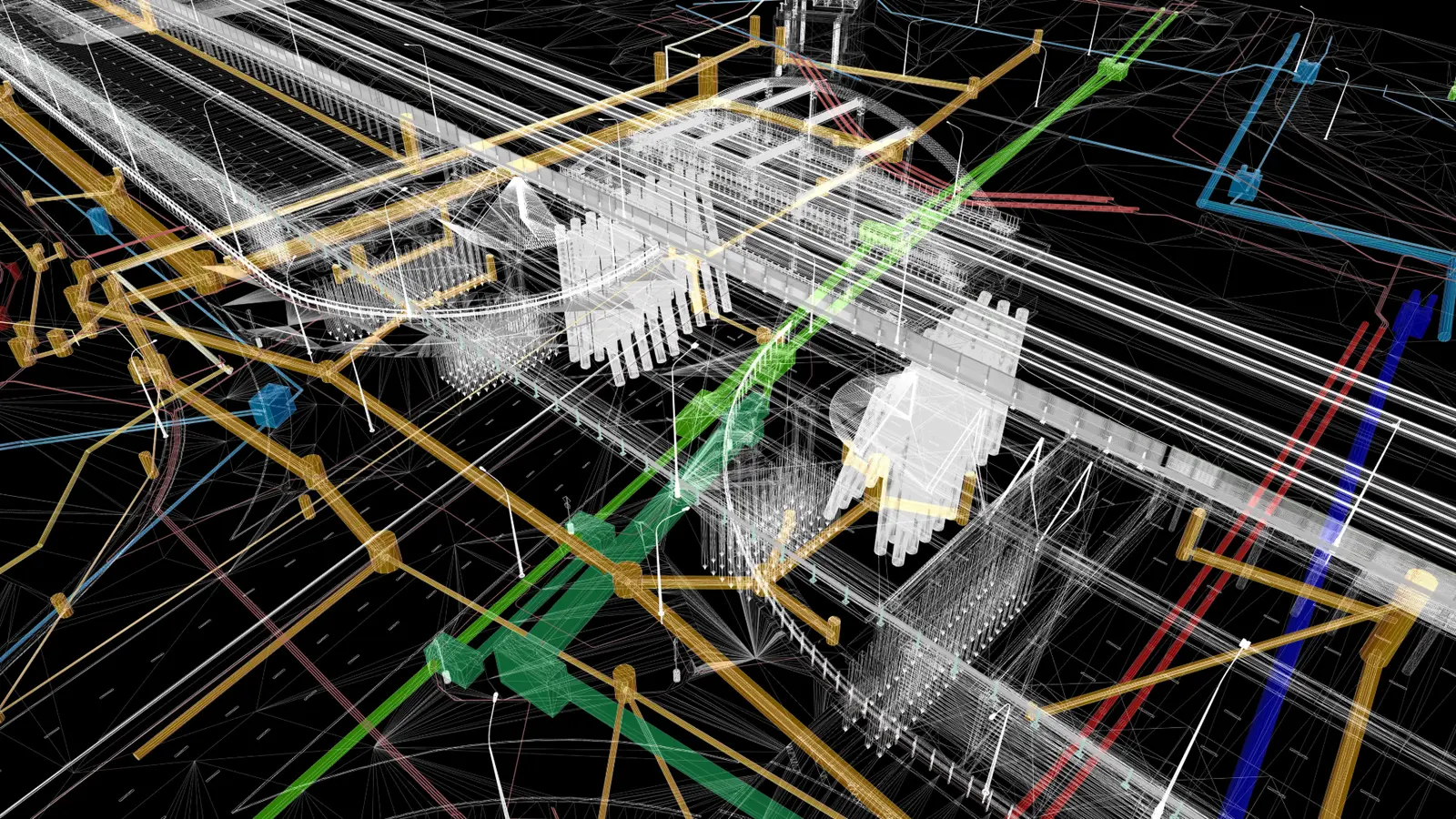

Quando o projeto é desenvolvido em BIM, os modelos disciplinares são integrados em um modelo federado, permitindo a análise conjunta das soluções sem perder a autoria e a responsabilidade de cada disciplina.

Essa etapa pode envolver:

  • carregamento dos modelos disciplinares;
  • validação de coordenadas e sistemas de referência;
  • estruturação do modelo federado;
  • separação por disciplinas, sistemas, pavimentos, zonas ou pacotes técnicos;
  • preparação de vistas específicas de análise;
  • configuração de filtros, cores, transparências e planos de corte;
  • organização dos arquivos no CDE ou repositório técnico definido para o projeto.

Verificação por regras automatizadas

A compatibilização pode utilizar regras automatizadas para verificar requisitos objetivos do projeto, indo além da simples colisão geométrica. Essa abordagem permite avaliar parâmetros técnicos, requisitos espaciais, dados de objetos e critérios de conformidade previamente definidos.

Exemplos de verificações incluem:

  • folgas mínimas para instalação, operação e manutenção;
  • pé-direito livre em áreas técnicas e operacionais;
  • larguras mínimas de circulação e acesso;
  • presença de componentes obrigatórios;
  • preenchimento de parâmetros BIM;
  • critérios de acessibilidade, segurança e operação;
  • requisitos técnicos estabelecidos no escopo;
  • aderência a normas, padrões internos ou diretrizes do empreendimento.

Clash detection

O clash detection é a verificação geométrica de conflitos entre elementos de projeto. Ele permite identificar quando dois ou mais componentes ocupam o mesmo espaço físico ou quando há violação de uma zona livre necessária para instalação, operação ou manutenção.

A análise pode considerar:

  • interferências entre arquitetura e estrutura;
  • interferências entre estrutura e instalações;
  • conflitos entre elétrica, hidráulica, climatização, telecomunicações, automação e segurança eletrônica;
  • conflitos entre dutos, eletrocalhas, tubulações, shafts e forros;
  • falta de espaço para manutenção;
  • cruzamentos indevidos;
  • interferências em rotas técnicas e áreas operacionais;
  • conflitos entre equipamentos e infraestrutura existente.

As interferências identificadas são avaliadas tecnicamente para filtrar falsos positivos, agrupar ocorrências relacionadas e priorizar os conflitos que apresentam maior impacto potencial sobre custo, prazo, segurança, operação e construtibilidade.

Análise crítica e design review

Nem toda incompatibilidade é detectada automaticamente. Por isso, a compatibilização deve incluir análise crítica conduzida por coordenadores e especialistas, com foco em construtibilidade, operação, manutenção e coerência das soluções de engenharia.

Essa análise pode avaliar:

  • construtibilidade da solução;
  • sequência executiva;
  • acessibilidade para manutenção;
  • ergonomia operacional;
  • interferências funcionais;
  • compatibilidade entre layout, infraestrutura e sistemas;
  • coerência entre documentação 2D e modelo 3D;
  • alinhamento de luminárias, difusores, câmeras, sensores e dispositivos terminais;
  • riscos de implantação em áreas técnicas, shafts, forros, salas de equipamentos e casas de máquinas.

Essa etapa é especialmente relevante em ambientes críticos, retrofits, áreas operacionais, data centers, hospitais, plantas industriais e empreendimentos com elevada densidade de instalações.

Gestão de ocorrências

As incompatibilidades identificadas são registradas como ocorrências formais, com descrição técnica, localização, disciplina responsável, prioridade, prazo e status de tratamento.

A gestão pode ser realizada por meio de:

  • relatórios técnicos em PDF;
  • planilhas de controle;
  • arquivos BCF;
  • plataformas BIM;
  • ambiente comum de dados;
  • atas de reunião;
  • dashboards de pendências.

O objetivo é garantir rastreabilidade, evitar perda de informação e permitir que cada pendência seja acompanhada até sua resolução e validação final.

Reuniões de compatibilização

As reuniões de compatibilização alinham projetistas, contratante, coordenação e demais partes interessadas quanto às interferências identificadas e às ações corretivas necessárias.

As reuniões podem abranger:

  • apresentação das principais incompatibilidades;
  • definição de responsáveis;
  • priorização de pendências críticas;
  • validação de soluções propostas;
  • definição de prazos de revisão;
  • registro de decisões;
  • atualização do status das ocorrências.

Validação de correções e encerramento

Após as revisões pelos projetistas, os arquivos corrigidos são novamente analisados para confirmar se as pendências foram solucionadas e se não foram introduzidas novas inconsistências relevantes.

Essa etapa inclui:

  • verificação das revisões recebidas;
  • reprocessamento de checagens automatizadas e clash detection, quando aplicável;
  • atualização do status das ocorrências;
  • fechamento de pendências resolvidas;
  • emissão de relatório de pendências remanescentes;
  • validação final dos entregáveis;
  • preparação do pacote de liberação técnica.

Entregáveis

Os entregáveis do serviço de Compatibilização de Projetos são definidos conforme o escopo contratado, o formato dos arquivos disponíveis e o nível de controle exigido pelo empreendimento.

Entre os principais entregáveis, podem ser incluídos:

  • plano de compatibilização;
  • matriz de interfaces entre disciplinas;
  • matriz de interferências;
  • checklist de entrada dos projetos;
  • relatório de diagnóstico inicial;
  • modelo BIM federado, quando aplicável;
  • relatório de auditoria de modelos;
  • relatório de clash detection;
  • relatório de incompatibilidades físicas e funcionais;
  • arquivos BCF com ocorrências;
  • planilha de controle de pendências;
  • atas de reuniões de compatibilização;
  • matriz de responsabilidades;
  • relatório de validação das correções;
  • relatório de pendências finais;
  • parecer técnico de liberação para obra, contratação ou revisão;
  • pacote final com modelos, pranchas, relatórios e lista mestra de documentos;
  • registro de lições aprendidas e recomendações para próximos projetos.

Quando contratar

A compatibilização é recomendada sempre que o empreendimento envolve múltiplas disciplinas, interfaces técnicas relevantes ou risco de divergência entre documentação, execução e operação.

O serviço é especialmente indicado:

  • antes da emissão do projeto executivo;
  • antes da licitação ou contratação da obra;
  • antes da compra de equipamentos e sistemas;
  • antes da mobilização da equipe de execução;
  • durante a revisão de projetos recebidos de terceiros;
  • em empreendimentos com múltiplas disciplinas técnicas;
  • em projetos BIM que exigem modelo federado;
  • em obras paralisadas ou retomadas;
  • em retrofits com infraestrutura existente;
  • em ambientes críticos, operacionais ou com alta densidade de instalações.

Benefícios

A compatibilização de projetos contribui diretamente para o desempenho técnico e gerencial do empreendimento, pois antecipa problemas que, se descobertos apenas em campo, podem gerar atrasos, recontratações, retrabalho e perda de qualidade.

Entre os principais benefícios estão:

  • redução de conflitos em campo;
  • antecipação de problemas antes da execução;
  • aumento da confiabilidade da documentação;
  • melhoria da precisão de orçamentos e contratações;
  • redução de retrabalho e desperdício;
  • melhoria da comunicação entre projetistas;
  • apoio a decisões técnicas com base em evidências;
  • fortalecimento da rastreabilidade das alterações;
  • melhor integração entre projeto, contratação, procurement e obra;
  • aumento da qualidade final do empreendimento.

Metodologia

A metodologia da A3A Engenharia para compatibilização de projetos é estruturada em etapas progressivas de diagnóstico, planejamento, verificação, comunicação, correção e validação.

  1. Recebimento e diagnóstico dos projetos: organização dos arquivos, análise de completude e identificação das disciplinas envolvidas.
  2. Planejamento da compatibilização: definição da matriz de interfaces, critérios de verificação, ciclos de análise e responsabilidades.
  3. Integração dos modelos e documentos: federação de modelos BIM ou sobreposição técnica de documentos, conforme o formato disponível.
  4. Verificação técnica: aplicação de regras automatizadas, clash detection e análise crítica.
  5. Registro e comunicação de ocorrências: formalização das incompatibilidades e atribuição de responsáveis.
  6. Validação das correções: revisão das soluções propostas pelos projetistas e fechamento das pendências.
  7. Encerramento e liberação técnica: emissão de relatório final, consolidação dos entregáveis e recomendações para obra, contratação ou revisão.

Aplicações típicas

A compatibilização pode ser aplicada em diferentes tipos de empreendimentos e sistemas técnicos, incluindo:

  • edificações corporativas;
  • obras públicas;
  • data centers;
  • hospitais e ambientes críticos;
  • plantas industriais;
  • sistemas de segurança eletrônica;
  • sistemas de controle de acesso;
  • infraestrutura de telecomunicações;
  • instalações elétricas e SPDA;
  • climatização e automação predial;
  • retrofits e ampliações;
  • empreendimentos em BIM.
