Entenda o que é cabeamento horizontal, seus principais componentes, a diferença entre canal e enlace permanente, critérios de dimensionamento, normas aplicáveis e cuidados de projeto para redes corporativas, Wi-Fi, CFTV IP, PoE e dispositivos conectados.
Confira!
O cabeamento horizontal é o subsistema do cabeamento estruturado responsável por interligar o distribuidor de piso (FD) às tomadas de telecomunicações (TO) instaladas nas áreas de trabalho. É por meio dele que estações de trabalho, telefones IP, pontos de acesso Wi-Fi, câmeras IP, sistemas de controle de acesso, sensores e demais dispositivos conectados chegam à infraestrutura física da rede.
Por estar diretamente associado aos usuários e aos dispositivos finais, o cabeamento horizontal precisa ser projetado com atenção a desempenho, comprimento máximo do canal, enlace permanente, identificação, caminhos físicos, documentação e certificação. Esses critérios são essenciais para garantir disponibilidade, expansão futura e conformidade técnica com normas como a ABNT NBR 14565 e normas complementares de infraestrutura.
Neste artigo, são apresentados os principais conceitos, componentes, critérios normativos e boas práticas de projeto aplicáveis ao subsistema de cabeamento horizontal em ambientes comerciais, corporativos e institucionais.
[elementor-template id=”24446″]
O que é cabeamento horizontal?
O cabeamento horizontal é a parte do sistema de cabeamento estruturado que se estende do distribuidor de piso até as tomadas de telecomunicações conectadas a ele. Em termos práticos, é o trecho que leva a conectividade da sala de telecomunicações ou armário de telecomunicações até os pontos utilizados nas áreas de trabalho.

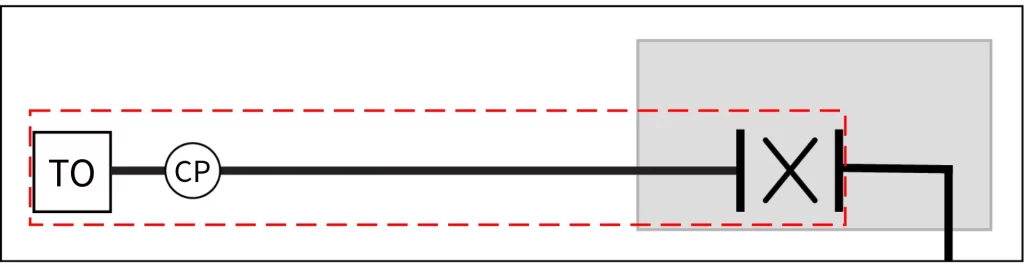

Diagrama adaptado do modelo de subsistema de cabeamento horizontal descrito na ABNT NBR 14565:2019.
Esse subsistema deve ser planejado para suportar aplicações atuais e futuras, reduzindo a necessidade de intervenções frequentes na infraestrutura física. Por isso, decisões como categoria do cabo, localização dos distribuidores, quantidade de tomadas, rotas de passagem, identificação e documentação devem ser tomadas ainda na fase de projeto.
Onde o cabeamento horizontal se encaixa no cabeamento estruturado?
Em edifícios comerciais, o cabeamento estruturado costuma ser organizado em subsistemas. De forma simplificada, o backbone de campus interliga edifícios, o backbone de edifício interliga os pavimentos ou distribuidores principais, e o cabeamento horizontal atende as áreas de trabalho a partir do distribuidor de piso.
No subsistema horizontal, o distribuidor de piso concentra as terminações dos cabos que seguem até as tomadas de telecomunicações. Entre esses dois pontos, pode existir um ponto de consolidação (CP), especialmente em ambientes que demandam flexibilidade de layout, como escritórios abertos.
Essa organização permite que mudanças, ampliações e manutenções sejam feitas de forma mais controlada, sem transformar cada remanejamento de usuário ou equipamento em uma intervenção completa no cabeamento do edifício.
Componentes do cabeamento horizontal
De acordo com a lógica da ABNT NBR 14565:2019, o subsistema de cabeamento horizontal envolve cabos, conexões, terminações e pontos de telecomunicações associados ao atendimento das áreas de trabalho. Os principais componentes são apresentados a seguir.
Cabos horizontais
Os cabos horizontais são os segmentos permanentes que conectam o distribuidor de piso à tomada de telecomunicações ou ao ponto de consolidação, quando este é previsto no projeto. Podem ser cabos balanceados de pares metálicos ou, em aplicações específicas, fibras ópticas, conforme o desempenho requerido e a arquitetura adotada.
A escolha do cabo deve considerar a aplicação, a categoria de desempenho, o ambiente de instalação, a possibilidade de uso de PoE, a infraestrutura disponível e a vida útil esperada do sistema. Para uma análise mais ampla sobre seleção de cabos e conectividade, consulte também o artigo sobre critérios técnicos para escolha e instalação de cabos, patch cords e conectores.
Jumpers e patch cords no distribuidor de piso
Jumpers e patch cords são usados para manobra, interconexão ou conexão cruzada no distribuidor de piso. Eles viabilizam a ativação e a reorganização dos pontos sem a necessidade de alterar o cabeamento permanente instalado entre o distribuidor e a área de trabalho.
Embora sejam elementos flexíveis, seus comprimentos e sua categoria de desempenho precisam ser compatíveis com o canal projetado. Um canal composto por componentes de diferentes categorias tende a ficar limitado pelo componente de menor desempenho.
Terminações mecânicas e hardware de conexão
As terminações mecânicas são os pontos nos quais os cabos são conectados ao hardware de conexão, como patch panels, blocos, módulos, conectores e tomadas de telecomunicações. No cabeamento horizontal, essas terminações aparecem principalmente no distribuidor de piso e na tomada de telecomunicações da área atendida.
A qualidade da terminação influencia diretamente o desempenho do enlace. Excesso de destrançamento dos pares, remoção inadequada da capa, curvatura excessiva, conectores incompatíveis ou montagem fora do padrão podem comprometer parâmetros de transmissão e causar reprovação em ensaios de certificação.
Ponto de consolidação (CP)
O ponto de consolidação, ou CP, é um ponto passivo de conexão instalado entre o distribuidor de piso e a tomada de telecomunicações. Ele é útil em áreas com mudanças frequentes de layout, pois permite reorganizar trechos finais do cabeamento com menor impacto sobre o percurso principal.
O CP não deve ser tratado como uma emenda improvisada ou extensão de cabo. Ele precisa ser previsto em projeto, permanecer acessível para manutenção, integrar a documentação do sistema e ser considerado nos ensaios do enlace ou canal. Também não deve ser usado como ponto de conexão cruzada.
Tomada de telecomunicações (TO)
A tomada de telecomunicações, ou TO, é a interface do cabeamento horizontal na área de trabalho. É nela que o cabo horizontal é terminado e a partir dela são conectados equipamentos terminais, como computadores, telefones IP, impressoras, câmeras, access points e outros dispositivos de rede.
Cada tomada deve ser identificada de forma clara, rastreável e coerente com a documentação do distribuidor de piso. Essa identificação é essencial para manutenção, troubleshooting, expansões e auditorias de infraestrutura.
Tomada de telecomunicações multiusuário (MUTO)
A tomada de telecomunicações multiusuário, conhecida como MUTO, pode ser aplicada em escritórios abertos e ambientes flexíveis para atender um grupo de áreas de trabalho a partir de um ponto comum. Ela ajuda a lidar com mudanças de layout sem exigir intervenções constantes no cabeamento principal.
O uso de MUTO deve ser decidido em projeto e precisa considerar acessibilidade, identificação, gerenciamento e comprimento dos cordões de área de trabalho. Quando mal aplicado, o recurso pode dificultar a manutenção e comprometer o controle do canal.
Canal horizontal e enlace permanente
Uma das distinções mais importantes no cabeamento horizontal é a diferença entre canal e enlace permanente. Esses conceitos são usados em projeto, certificação, diagnóstico e documentação da infraestrutura.
O que é canal?
O canal representa o caminho completo de transmissão utilizado pela aplicação, incluindo o cabeamento instalado e os cordões de conexão aplicáveis. Em uma configuração típica, isso inclui os patch cords no distribuidor, o cabo horizontal, a tomada de telecomunicações e o cordão que conecta o equipamento final.
Por considerar também elementos flexíveis, o canal pode variar conforme os patch cords usados, a organização do rack, o equipamento conectado e a forma de ativação do ponto.
O que é enlace permanente?
O enlace permanente corresponde ao trecho fixo da instalação. Em geral, ele inclui a tomada de telecomunicações, o cabo horizontal, o ponto de consolidação quando existente e a terminação no distribuidor de piso. Patch cords de equipamentos e cordões de área de trabalho não fazem parte do enlace permanente.
Essa separação é importante porque o enlace permanente costuma representar a infraestrutura entregue pela instalação física. Já o canal representa a condição de uso da aplicação em operação.
Por que essa diferença importa?
A diferença entre canal e enlace permanente impacta os ensaios de certificação, a responsabilidade sobre falhas, a aceitação da instalação e o desempenho final da rede. Um enlace permanente pode estar corretamente instalado, mas o canal pode apresentar problemas se forem usados patch cords inadequados, muito longos, danificados ou de categoria inferior.
Por isso, projetos de cabeamento horizontal devem especificar não apenas o cabo permanente, mas também os componentes de conexão, os patch cords, a organização dos racks e a forma de ativação dos pontos.
Distância máxima e critérios de dimensionamento
Em configurações usuais de cabeamento horizontal, o canal deve respeitar o limite máximo de 100 m. Esse limite considera a configuração completa do canal, incluindo o cabeamento horizontal instalado e os cordões de conexão aplicáveis. O enlace permanente, por sua vez, representa o trecho fixo da infraestrutura e deve ser dimensionado de modo a permitir que o canal completo permaneça dentro dos limites de desempenho.
Na prática, isso significa que a sala de telecomunicações ou o armário de telecomunicações que abriga o distribuidor de piso deve ser posicionado de forma coerente com a distribuição dos pontos. Em edifícios maiores, pode ser necessário prever mais de um distribuidor de piso ou reorganizar as áreas atendidas para evitar percursos excessivos.
O dimensionamento também deve considerar quantidade de pontos, ocupação futura, caminhos disponíveis, raio de curvatura, reserva técnica, identificação e capacidade de expansão. Projetos que consideram apenas a distância física, sem avaliar operação e manutenção, tendem a gerar infraestrutura difícil de administrar.
Diretrizes de projeto para cabeamento horizontal
Topologia em estrela
O cabeamento horizontal deve ser concebido em topologia em estrela, na qual cada tomada de telecomunicações é atendida por um percurso dedicado a partir do distribuidor de piso. Essa abordagem melhora a organização, facilita a manutenção e evita que falhas em um ponto afetem diretamente outros pontos da instalação.
Distribuição das tomadas nas áreas de trabalho
A distribuição das tomadas deve considerar o layout atual e a possibilidade de mudanças futuras. Em áreas corporativas, é recomendável prever pontos suficientes para estações de trabalho, telefonia IP, impressoras, salas de reunião, access points, câmeras, automação e demais aplicações conectadas.
Também é importante separar a decisão de quantidade de pontos da quantidade de dispositivos existentes no momento da obra. Um projeto bem dimensionado antecipa crescimento, reorganização de equipes e novas aplicações digitais.
Previsão de crescimento e flexibilidade
O cabeamento horizontal costuma permanecer instalado por muitos anos. Por isso, a infraestrutura deve ser pensada para suportar expansão, remanejamento e atualização tecnológica. Escritórios abertos, áreas administrativas, ambientes industriais e edifícios multiusuários podem exigir estratégias diferentes de flexibilidade, como CP, MUTO ou pontos adicionais de reserva.
Projetar apenas para a demanda imediata reduz o investimento inicial, mas pode aumentar significativamente o custo de alterações futuras, especialmente quando caminhos físicos ficam saturados ou inacessíveis.
Identificação e documentação
Todo ponto de telecomunicações deve ter identificação coerente com o distribuidor de piso, os patch panels, a documentação de rede e os relatórios de certificação. Essa rastreabilidade reduz o tempo de manutenção e evita erros durante mudanças, expansões ou troubleshooting.
A documentação final deve refletir a instalação executada, incluindo rotas, pontos, racks, patch panels, categorias, resultados de teste e alterações realizadas. Em projetos de engenharia, essa documentação se relaciona diretamente ao conceito de as-built do projeto.
Caminhos e espaços no cabeamento horizontal
O desempenho do cabeamento horizontal não depende apenas dos cabos e conectores. A infraestrutura física também é determinante para a qualidade da instalação. Eletrocalhas, eletrodutos, canaletas, shafts, caixas de passagem, pisos elevados, salas de telecomunicações e armários técnicos devem ser dimensionados para permitir lançamento, organização, manutenção e expansão dos cabos.
Na prática, caminhos mal dimensionados podem gerar excesso de curvatura, dificuldade de manutenção, ocupação inadequada, mistura indevida de sistemas e restrição para ampliações futuras. Por isso, os caminhos e espaços devem ser tratados como parte integrante do projeto de cabeamento estruturado, e não como detalhe civil ou acessório de instalação.
Para aprofundar os critérios de infraestrutura seca, consulte o artigo sobre caminhos e espaços do cabeamento estruturado.
Cabeamento horizontal para dispositivos conectados
O cabeamento horizontal moderno atende muito mais do que computadores em mesas de trabalho. Ele também suporta dispositivos instalados em tetos, corredores, áreas técnicas, fachadas, salas de reunião e ambientes de segurança. Por isso, o projeto deve considerar aplicações como Wi-Fi corporativo, CFTV IP, controle de acesso, automação predial, telefonia IP e IoT.
Access points Wi-Fi
Embora redes sem fio dependam de propagação de rádio, os access points precisam de infraestrutura física de rede. O cabeamento horizontal deve prever pontos em locais adequados para cobertura, geralmente em teto, áreas comuns, salas de reunião, corredores ou ambientes de alta densidade de usuários.
Esses pontos devem ser identificados, certificados e compatíveis com a aplicação prevista. Também é comum que sejam alimentados por PoE, o que reforça a necessidade de avaliar cabo, conectores, switch, patch cords e organização física. Para uma discussão conceitual sobre os papéis de redes cabeadas e sem fio, veja o artigo Redes Cabeadas vs. Redes Wireless.
Câmeras IP, controle de acesso e IoT
Câmeras IP, controladoras de acesso, leitores, sensores, painéis e dispositivos IoT também dependem do cabeamento horizontal para comunicação e, em muitos casos, alimentação elétrica. Esses pontos podem estar em locais diferentes das áreas de trabalho tradicionais, como fachadas, corredores, estacionamentos, recepções, áreas técnicas e perímetros.
Nesses casos, o projeto deve considerar ambiente de instalação, distância, proteção mecânica, identificação, PoE, certificação e integração com os sistemas de segurança. Para aplicações de vídeo, veja também o artigo sobre infraestrutura de rede para sistemas de CFTV IP.
PoE no cabeamento horizontal
O PoE, ou Power over Ethernet, permite transmitir dados e energia elétrica pelo mesmo cabeamento de rede. Essa tecnologia é amplamente usada em access points, câmeras IP, telefones IP, controle de acesso, sensores e dispositivos inteligentes.
No cabeamento horizontal, o uso de PoE exige atenção à categoria e qualidade dos cabos, conectores, patch cords, temperatura, agrupamento de cabos, comprimento do canal e compatibilidade dos equipamentos. Em projetos com grande quantidade de dispositivos alimentados pela rede, o PoE deve ser considerado desde a concepção da infraestrutura, e não apenas na escolha do switch.
Como PoE, PoE+, PoE++ e IEEE 802.3bt possuem critérios próprios de potência, aplicação e compatibilidade, o tema merece análise específica em projetos de rede, automação e segurança eletrônica.
MPTL em dispositivos fixos
Em aplicações específicas, como access points Wi-Fi, câmeras IP e dispositivos instalados em teto ou áreas técnicas, pode-se considerar a terminação direta do enlace em plugue modular conectado ao equipamento. Esse modelo é conhecido como MPTL, sigla para Modular Plug Terminated Link.
O MPTL não deve ser tratado como improvisação de campo. Ele exige critérios próprios de projeto, instalação, terminação, teste e certificação. Quando bem especificado, pode ser adequado para dispositivos fixos; quando mal executado, pode comprometer manutenção, rastreabilidade e desempenho da instalação.
Ensaios e certificação do cabeamento horizontal
A certificação do cabeamento horizontal comprova que o enlace ou canal instalado atende aos requisitos de desempenho previstos em projeto e nas normas aplicáveis. Essa etapa é essencial para validar a qualidade da instalação, registrar a entrega técnica e facilitar futuras manutenções.
Teste de canal
O teste de canal avalia a configuração completa de uso, incluindo os cordões de conexão aplicáveis. Ele é útil para verificar o desempenho da aplicação na condição em que o ponto será efetivamente utilizado.
Teste de enlace permanente
O teste de enlace permanente avalia o trecho fixo da infraestrutura, normalmente entre o distribuidor de piso e a tomada de telecomunicações, incluindo as terminações e o ponto de consolidação quando previsto. É uma das formas mais utilizadas para validar a instalação permanente antes da ativação dos pontos.
Relatório de certificação
Ao final da instalação, recomenda-se registrar os resultados dos ensaios por ponto, com identificação, localização, categoria, parâmetros medidos e status de aprovação. Esses relatórios reduzem incertezas em manutenção, auditorias, expansões e diagnósticos de falhas.
Para entender melhor os parâmetros avaliados em testes de cabos de par trançado, consulte o artigo sobre parâmetros de teste para certificação de cabos de par trançado.
Erros comuns em projetos de cabeamento horizontal
Alguns problemas recorrentes reduzem o desempenho e a vida útil do cabeamento horizontal. Entre os principais erros estão:
- exceder o comprimento máximo do canal;
- usar patch cords de categoria inferior ao restante do sistema;
- não identificar tomadas, patch panels e cabos de forma rastreável;
- confundir ponto de consolidação com emenda ou extensão improvisada;
- instalar MPTL sem critério técnico de projeto e certificação;
- ignorar os efeitos do PoE sobre cabos, conectores e agrupamentos;
- utilizar caminhos físicos saturados ou sem acessibilidade para manutenção;
- não certificar os enlaces após a instalação;
- misturar componentes de desempenho diferente sem considerar o impacto no canal;
- não atualizar a documentação após mudanças e expansões.
Evitar esses problemas depende de projeto adequado, instalação qualificada, documentação consistente e ensaios de aceitação compatíveis com a categoria e aplicação do sistema.
Perguntas frequentes sobre cabeamento horizontal
Qual a diferença entre cabeamento horizontal e backbone?
O cabeamento horizontal atende as áreas de trabalho a partir do distribuidor de piso. O backbone interliga distribuidores, pavimentos, edifícios ou áreas principais da infraestrutura. Em conjunto, esses subsistemas formam a estrutura física de comunicação do edifício ou campus.
Qual é a distância máxima do cabeamento horizontal?
Em configurações usuais, o canal horizontal deve respeitar o limite de 100 m, considerando o cabeamento instalado e os cordões aplicáveis. O enlace permanente deve ser dimensionado de forma compatível com esse limite de canal.
O que é ponto de consolidação?
O ponto de consolidação é um ponto passivo de conexão entre o distribuidor de piso e a tomada de telecomunicações. Ele é usado para dar flexibilidade a áreas com mudanças de layout, mas precisa ser previsto, identificado, acessível e considerado na certificação.
O que é MUTO?
MUTO é a tomada de telecomunicações multiusuário. Ela pode atender um conjunto de áreas de trabalho em ambientes abertos, desde que seja aplicada com critério de projeto, identificação e controle dos cordões de conexão.
O cabeamento horizontal pode atender Wi-Fi e câmeras IP?
Sim. Access points Wi-Fi, câmeras IP, controladoras, sensores e dispositivos IoT podem ser atendidos pelo cabeamento horizontal. Esses pontos exigem atenção a localização, PoE, identificação, proteção física, certificação e manutenção.
O que é MPTL?
MPTL significa Modular Plug Terminated Link. É uma configuração em que o enlace termina diretamente em plugue modular para conexão a um dispositivo fixo, como access point ou câmera IP. Deve ser especificado e testado com critérios próprios, não como adaptação improvisada.
O cabeamento horizontal precisa ser certificado?
A certificação é recomendada para comprovar que os enlaces ou canais atendem ao desempenho especificado. Ela também gera documentação técnica útil para manutenção, garantia, auditoria e expansões futuras.
Conclusão
O cabeamento horizontal é um dos subsistemas mais importantes do cabeamento estruturado, pois conecta a infraestrutura de distribuição aos pontos efetivamente usados por pessoas, equipamentos e sistemas. Seu desempenho depende da combinação entre projeto, cabos, conectores, caminhos físicos, identificação, documentação e certificação.
Além de atender estações de trabalho, o cabeamento horizontal moderno deve suportar dispositivos conectados como access points Wi-Fi, câmeras IP, telefones IP, controle de acesso, sensores, IoT e aplicações PoE. Por isso, decisões aparentemente simples, como localização da tomada, tipo de cabo, uso de CP, MUTO ou MPTL, podem ter impacto direto na operação da rede.
Se a sua empresa precisa projetar, ampliar, reorganizar ou certificar uma infraestrutura de cabeamento estruturado, a A3A Engenharia de Sistemas pode apoiar desde o levantamento técnico até o projeto, instalação, documentação e validação dos pontos de rede. Fale com nossa equipe para avaliar a melhor solução para o seu ambiente corporativo.
