Coeficiente de vazio positivo no RBMK: por que o Reator 4 ficou instável

Entenda como o aumento da fração de vapor podia elevar a reatividade no RBMK, por que o efeito dependia do estado do núcleo e qual foi seu papel no Reator 4.

Confira!

O coeficiente de vazio positivo era a característica pela qual, em determinadas configurações do RBMK, o aumento da fração de vapor dentro dos canais podia elevar a reatividade do núcleo. Em termos diretos: a água líquida absorvia parte dos nêutrons; o vapor absorvia menos; o grafite continuava moderando. Assim, mais vapor podia deixar mais nêutrons disponíveis para novas fissões.

Isso criava uma possibilidade de realimentação positiva: aumento de potência produzia mais calor; mais calor gerava mais vapor; mais vapor podia aumentar a reatividade; e o aumento de reatividade elevava novamente a potência. Em vez de amortecer a perturbação, a física do sistema podia amplificá-la.

Essa explicação, porém, exige precisão. O efeito de vazio não era uma constante simples nem significava que qualquer bolha de vapor faria o reator disparar. Sua intensidade dependia da configuração do núcleo, da presença de absorvedores, da queima do combustível, da distribuição espacial de potência e da margem operacional de reatividade — ORM.

No Reator 4, o efeito se tornou crítico porque encontrou um núcleo já desfavorável: potência reduzida, envenenamento por xenônio, muitas hastes retiradas, baixa ORM, distribuição de potência deformada e um ensaio que alterava simultaneamente condições elétricas e térmico-hidráulicas.

Este artigo explica o que “vazio” significava, por que o RBMK podia apresentar feedback positivo, como o efeito variava ao longo do ciclo do núcleo, de que forma o teste da turbina modificou as condições de circulação e por que as mudanças posteriores nos RBMK confirmaram a relevância do problema de projeto.

O que significa “vazio” em um reator nuclear?

No contexto de um reator nuclear refrigerado por água, “vazio” não significa um buraco absoluto dentro do núcleo. Significa a presença de vapor, bolhas ou fração de vapor no fluido refrigerante.

No RBMK, a água entrava pela parte inferior dos canais de combustível, removia calor dos conjuntos combustíveis e subia pelo canal. Ao absorver calor da fissão nuclear, parte dessa água fervia e se transformava em vapor. O que saía dos canais era uma mistura de água e vapor, enviada aos tambores separadores.

Assim, quando falamos em “vazio” no RBMK, estamos falando da substituição parcial da água líquida por vapor dentro dos canais.

Essa substituição era importante porque a água líquida e o vapor não têm o mesmo efeito sobre os nêutrons. A água líquida absorve mais nêutrons do que o vapor. Portanto, quando a água líquida se transforma em vapor, o balanço neutrônico do reator muda.

O que é coeficiente de vazio?

O coeficiente de vazio mede como a reatividade do reator muda quando aumenta a fração de vapor no refrigerante.

Em linguagem simples:

• se mais vapor reduz a reatividade, o coeficiente de vazio é negativo;
• se mais vapor aumenta a reatividade, o coeficiente de vazio é positivo.

Esse detalhe muda tudo. Um coeficiente negativo tende a produzir um comportamento estabilizador: quando a potência sobe e mais vapor aparece, a reatividade cai, ajudando a conter a elevação de potência.

Já um coeficiente positivo pode produzir o efeito oposto: quando a potência sobe e mais vapor aparece, a reatividade aumenta, fazendo a potência subir ainda mais.

É por isso que o coeficiente de vazio positivo era uma característica crítica do RBMK.

Coeficiente de vazio, efeito total e ponto de operação

O coeficiente de vazio descreve a sensibilidade da reatividade a uma alteração da fração de vapor em determinada condição. Ele não deve ser confundido com o efeito total de vazio, que representa a alteração acumulada de reatividade entre dois estados do refrigerante.

Essa distinção é importante porque a resposta do núcleo não era linear em toda a faixa de operação. Um valor medido ou calculado em determinada potência, composição de combustível e configuração de absorvedores não podia ser aplicado automaticamente a qualquer outro regime.

Na prática, o mesmo aumento de vapor podia produzir consequências diferentes conforme o ponto de operação. Por isso, a avaliação de segurança precisava considerar não apenas uma propriedade nominal do projeto, mas também o estado instantâneo do núcleo, suas margens e a velocidade do transiente.

Qual a diferença entre coeficiente de vazio positivo e negativo?

Para entender a diferença, pense no reator como um sistema de controle.

Em um sistema com feedback negativo, uma perturbação tende a ser compensada. Se a potência sobe demais, algum efeito físico tende a reduzi-la. Isso não elimina a necessidade de sistemas de proteção, mas ajuda a estabilizar o comportamento.

Em um sistema com feedback positivo, uma perturbação tende a ser amplificada. Se a potência sobe, algum efeito físico pode fazê-la subir ainda mais. Esse tipo de comportamento exige barreiras de controle muito fortes, rápidas e confiáveis.

No caso do coeficiente de vazio:

• coeficiente de vazio negativo: mais vapor reduz a reatividade;
• coeficiente de vazio positivo: mais vapor aumenta a reatividade.

O RBMK podia apresentar coeficiente de vazio positivo em determinadas condições de operação. Isso não significa que o reator estivesse permanentemente fora de controle, mas que alguns regimes dependiam fortemente de margens, procedimentos e sistemas de supervisão capazes de reconhecer estados desfavoráveis.

Por que em muitos reatores o coeficiente de vazio tende a ser negativo?

Em muitos reatores, a água desempenha duas funções centrais: ela refrigera o núcleo e também atua como moderador de nêutrons.

Moderador é o material que desacelera nêutrons rápidos liberados na fissão, tornando-os mais eficientes para provocar novas fissões no urânio-235. Quando a água está presente, ela ajuda a manter a reação em cadeia em condições adequadas.

Se essa água começa a ferver e vira vapor, sua densidade diminui. Com menos água líquida, há menos moderação. Como consequência, menos nêutrons ficam na faixa de energia mais favorável à fissão. A tendência é a reatividade cair.

Esse comportamento é estabilizador: mais vapor tende a reduzir a reação nuclear.

No RBMK, porém, a combinação era diferente.

Por que no RBMK o efeito podia ser positivo?

No RBMK, o principal moderador não era a água. Era o grafite.

A água tinha função de refrigerante e também absorvia parte dos nêutrons. Mas quem continuava desacelerando os nêutrons, mesmo quando a água virava vapor, era o grafite do núcleo.

Essa separação entre moderador e refrigerante é a chave do problema:

1. a água líquida absorvia parte dos nêutrons;
2. quando a água virava vapor, essa absorção diminuía;
3. o grafite continuava moderando os nêutrons;
4. mais nêutrons ficavam disponíveis para provocar novas fissões;
5. a reatividade podia aumentar.

Em outras palavras, no RBMK a perda parcial de água líquida não eliminava a moderação, porque o grafite continuava presente. Mas reduzia a absorção de nêutrons pela água. O resultado podia ser aumento de reatividade.

Essa é a essência do coeficiente de vazio positivo no RBMK.

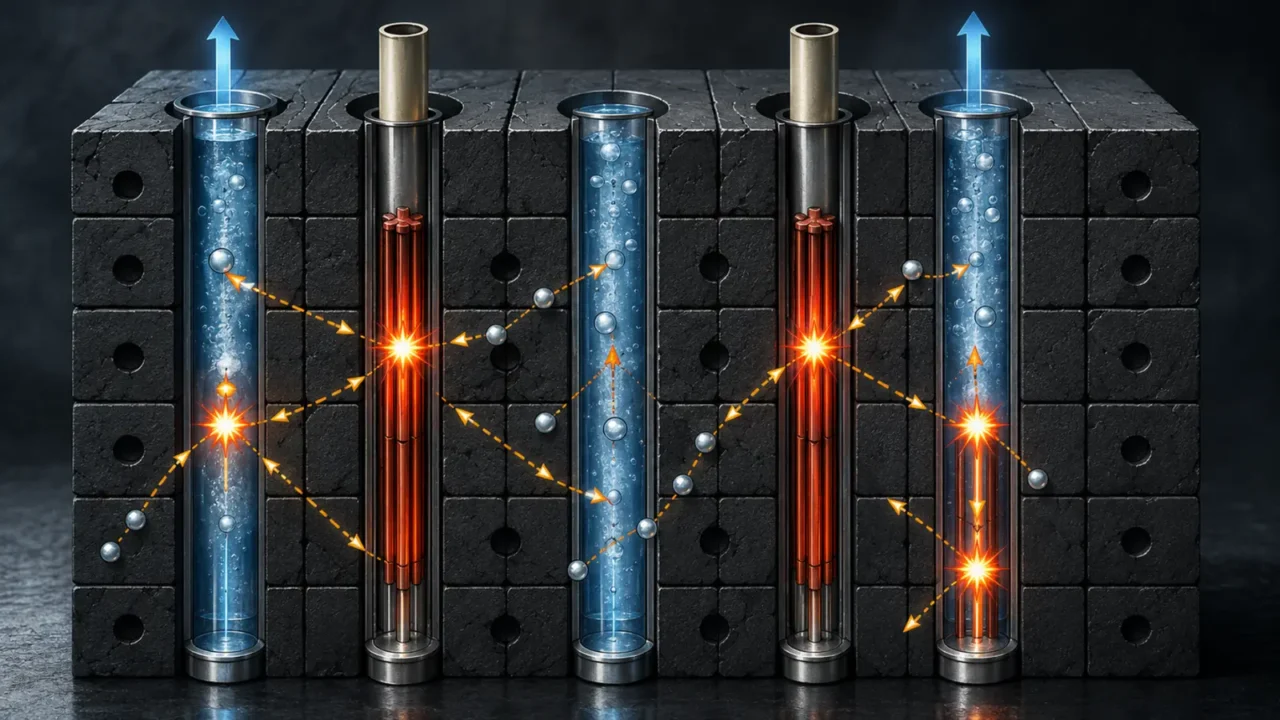

Água, vapor e grafite: a combinação crítica

A combinação água-vapor-grafite tornava o RBMK muito diferente de reatores em que a água é, ao mesmo tempo, refrigerante e moderador dominante.

No RBMK:

• o grafite desacelerava os nêutrons;
• a água removia calor dos canais de combustível;
• a água líquida também absorvia parte dos nêutrons;
• o vapor absorvia menos nêutrons que a água líquida;
• o grafite continuava moderando mesmo com mais vapor nos canais.

Essa arquitetura podia ser eficiente para produzir energia em regime normal, mas se tornava sensível em certas condições, especialmente quando o reator operava com baixa margem de controle.

O problema não era a existência de vapor em si. O RBMK era um reator de água em ebulição; produzir vapor fazia parte do seu funcionamento normal. O problema era o efeito que o aumento da fração de vapor podia exercer sobre a reatividade em determinadas configurações do núcleo.

A cadeia de realimentação positiva

O coeficiente de vazio positivo é perigoso porque pode formar uma cadeia de realimentação positiva.

A sequência pode ser descrita assim:

1. a potência aumenta;
2. mais calor é produzido no combustível;
3. mais água ferve dentro dos canais;
4. a fração de vapor aumenta;
5. a absorção de nêutrons pela água diminui;
6. mais nêutrons ficam disponíveis;
7. a reatividade aumenta;
8. a potência sobe ainda mais.

Esse ciclo é o oposto de um comportamento autocorretivo. Em vez de amortecer a perturbação, ele pode amplificá-la.

Em operação normal, sistemas de controle, margens e procedimentos deveriam impedir que essa realimentação se tornasse dominante. No Reator 4, porém, várias barreiras já estavam comprometidas quando o teste começou.

O que o INSAG-7 diz sobre o coeficiente de vazio positivo?

O INSAG-7 registra o coeficiente de vazio positivo como uma característica importante do RBMK e como um dos fatores centrais da sequência do acidente.

Na tabela de características de projeto do RBMK da Unidade 4, o relatório apresenta o coeficiente de vazio de reatividade no ponto de trabalho como positivo. O documento também registra que a dependência da reatividade em relação à densidade do refrigerante era influenciada pela configuração de absorvedores no núcleo.

Há um ponto importante de precisão técnica: o coeficiente de vazio não era uma constante simples e imutável em qualquer condição. Ele dependia da configuração do núcleo, da presença de absorvedores, da queima do combustível, da ORM e do regime operacional.

O INSAG-7 afirma que, durante o carregamento inicial do núcleo, com absorvedores adicionais contendo boro, a vaporização do refrigerante em um canal podia produzir efeito negativo de reatividade. Já durante operação normal com reabastecimento em potência e determinada margem de reatividade, o aumento da qualidade do vapor podia provocar aumento positivo de reatividade.

Essa nuance é essencial: o perigo não estava em uma frase simplista como “vapor sempre aumenta a potência”. O perigo estava no fato de que, em determinadas condições reais de operação do RBMK, mais vapor podia aumentar a reatividade de forma significativa.

Por que o coeficiente de vazio dependia da configuração do núcleo?

O núcleo do RBMK era grande, heterogêneo e mudava ao longo do tempo. Combustível era substituído em operação, absorvedores adicionais podiam estar presentes ou ausentes, o xenônio variava, a distribuição de potência mudava e as hastes de controle ocupavam posições diferentes.

Isso significa que o efeito da formação de vapor dependia da condição específica do núcleo. Em uma configuração, a vaporização podia ter efeito menor ou até estabilizador. Em outra, podia gerar aumento perigoso de reatividade.

Essa característica é crítica para engenharia: um sistema não deve ser avaliado apenas pelo comportamento médio ou pelo cenário ideal. É preciso avaliar condições-limite, transientes, estados degradados e combinações de variáveis que podem reduzir margens de segurança.

No Reator 4, a configuração antes do acidente era especialmente desfavorável: baixa potência, xenônio, muitas hastes retiradas, baixa ORM e teste em andamento. Era exatamente o tipo de cenário em que o coeficiente de vazio positivo se tornava mais perigoso.

O efeito de vazio não era uniforme em todo o núcleo

O núcleo do RBMK tinha grandes dimensões e centenas de canais distribuídos por diferentes regiões. Fluxo de água, geração de vapor, queima do combustível, concentração de xenônio e posição das hastes não eram idênticos em todos os pontos.

Por isso, a potência global não descrevia completamente o estado do reator. Duas condições com a mesma potência total podiam apresentar distribuições axiais e radiais diferentes, com regiões mais sensíveis à formação de vapor do que outras.

O problema de segurança não era apenas saber quanto vapor existia em média, mas compreender onde ele estava se formando, como a distribuição mudava e quais margens efetivas permaneciam disponíveis naquele estado específico.

O papel da ORM no coeficiente de vazio positivo

A ORM, ou margem operacional de reatividade, era a capacidade efetiva restante do sistema de controle para compensar reatividade. Quando a ORM estava adequada, o reator tinha maior margem para lidar com perturbações.

Quando a ORM estava baixa, pequenas alterações de vapor, temperatura, fluxo ou distribuição de potência podiam ter efeito muito maior. O reator ficava mais sensível e menos tolerante a variações.

No Reator 4, a ORM estava abaixo do limite seguro antes da sequência final. Isso significa que o sistema tinha pouca capacidade efetiva de compensar a realimentação positiva causada pelo aumento de vapor.

Por isso, o coeficiente de vazio positivo e a baixa ORM precisam ser analisados juntos. O coeficiente de vazio positivo era a tendência física perigosa. A baixa ORM era a perda de margem que tornava essa tendência muito mais difícil de conter.

O papel das hastes de controle com grafite

As hastes de controle antigas do RBMK tinham deslocadores de grafite. Esses deslocadores existiam por razões de eficiência neutrônica: substituíam água absorvedora por grafite moderador em certas regiões dos canais.

Quando muitas hastes estavam retiradas e a ORM estava baixa, a inserção emergencial começava em uma configuração desfavorável. O deslocador de grafite podia deslocar água em regiões do núcleo antes que a seção absorvedora tivesse efeito dominante.

Esse mecanismo se somava ao problema do vapor. Ambos envolviam a mesma lógica neutrônica: substituir água, que absorvia nêutrons, por uma condição em que menos nêutrons eram absorvidos e a moderação por grafite permanecia eficaz.

Essa relação foi aprofundada no artigo Chernobyl: por que as hastes de controle do RBMK tinham grafite?. O ponto central aqui é que o coeficiente de vazio positivo, a baixa ORM e as hastes com grafite não eram problemas isolados. Eles interagiam no mesmo núcleo.

O teste da turbina e o aumento do vapor

O teste realizado no Reator 4 buscava verificar se a energia gerada pela inércia da turbina em desaceleração seria suficiente para alimentar bombas essenciais por alguns segundos, até a entrada dos geradores diesel de emergência.

À primeira vista, parecia um teste elétrico. Mas o INSAG-7 é claro ao afirmar que é incorreto qualificar esses testes como puramente elétricos, porque envolviam mudanças no circuito de alimentação de equipamentos principais e intervenções em proteções e intertravamentos normais.

Do ponto de vista do núcleo, o teste era sensível porque envolvia circulação de água, alimentação de bombas, fechamento de válvulas de vapor, variações de fluxo, pressão, temperatura e formação de vapor. A água na entrada do núcleo estava próxima do ponto de ebulição, e pequenas mudanças hidráulicas podiam influenciar a quantidade de vapor nos canais.

Com o reator em baixa ORM e sujeito ao coeficiente de vazio positivo, o teste colocou perturbações hidráulicas sobre um sistema já instável.

O INSAG-7 destaca que o regime inicial do ensaio tinha características térmico-hidráulicas específicas: vazão de refrigerante elevada, baixa qualidade inicial do vapor e água na entrada do núcleo pouco abaixo da ebulição. Isso reduzia a distância entre o estado existente e uma alteração relevante da fração de vapor.

Durante a desaceleração do turbogerador, variáveis elétricas e de processo deixavam de evoluir de forma independente. A alimentação de bombas, a circulação, os níveis nos separadores, a pressão e a formação de vapor pertenciam à mesma sequência integrada.

Esse é um dos motivos pelos quais o relatório rejeita a classificação do ensaio como puramente elétrico. A mudança ocorria em uma interface entre disciplinas e precisava ser avaliada pelo comportamento do sistema completo, não apenas pelo desempenho do gerador.

O coeficiente de vazio positivo causou sozinho o acidente?

Não. O coeficiente de vazio positivo foi um fator central, mas não explica sozinho o acidente.

O acidente resultou de uma combinação de fatores:

• projeto do RBMK com coeficiente de vazio positivo em determinadas condições;
• hastes de controle com deslocadores de grafite;
• baixa ORM;
• envenenamento por xenônio;
• recuperação de potência com retirada excessiva de hastes;
• teste conduzido em condição degradada;
• intervenções em sistemas de proteção e intertravamento;
• governança técnica insuficiente;
• cultura de segurança frágil.

O coeficiente de vazio positivo explica por que o aumento de vapor podia acelerar a reação. Mas a razão pela qual isso se tornou catastrófico está na combinação com os demais elos da corrente causal.

O que mudou nos RBMK depois de Chernobyl?

As modificações realizadas nos RBMK depois do acidente confirmam a importância do problema.

Segundo o INSAG-7, as medidas de melhoria incluíram:

• redução do coeficiente de vazio positivo;
• instalação de absorvedores adicionais no núcleo;
• aumento da ORM exigida para a faixa de 43 a 48 hastes;
• alteração do enriquecimento do combustível para 2,4% de urânio-235;
• modificação das hastes de controle;
• redução do tempo de inserção das hastes;
• implantação de proteção emergencial de ação rápida;
• melhor indicação da ORM no painel do operador;
• restrições a modos de operação inseguros.

Essas mudanças mostram que o coeficiente de vazio positivo não era apenas uma explicação teórica posterior. Ele era uma característica de projeto que precisou ser reduzida por medidas concretas de engenharia.

O que as modificações posteriores revelam sobre a causa do problema?

As intervenções posteriores combinaram alterações no combustível, absorvedores, hastes, velocidade de proteção, indicação de margens e restrições operacionais. Essa combinação revela que a vulnerabilidade não pertencia a um único componente.

O objetivo era modificar simultaneamente a resposta física do núcleo, aumentar a reserva disponível, reduzir estados permissivos e tornar informações críticas mais visíveis. Em outras palavras, projeto, automação, procedimentos e governança precisaram ser tratados como uma única barreira de segurança.

Esse é um princípio aplicável a qualquer ativo complexo: quando um risco depende da interação entre subsistemas, uma correção localizada pode apenas deslocar o problema. Os requisitos precisam ser rastreados até testes, evidências, critérios de aceite e responsabilidades formais.

Lição de engenharia: feedback positivo precisa de barreiras fortes

O coeficiente de vazio positivo é um exemplo clássico de feedback positivo em um sistema crítico. Quando uma perturbação alimenta a si mesma, o sistema precisa de barreiras robustas para impedir crescimento descontrolado.

Em engenharia, isso vale muito além de reatores nucleares. Pode aparecer em sistemas elétricos, hidráulicos, térmicos, estruturais, de automação, telecomunicações, controle e proteção.

Algumas perguntas são fundamentais em qualquer sistema crítico:

• o sistema possui feedback positivo em alguma condição?
• esse feedback foi identificado em projeto?
• há instrumentos para monitorá-lo?
• há alarmes claros para o operador?
• há intertravamentos que impedem operação fora da margem?
• os testes integrados validaram cenários degradados?
• as proteções atuam mais rápido do que o transiente que precisam conter?

Esse é o tipo de análise que serviços como Owner’s Engineering, comissionamento, auditoria técnica, due diligence técnica e FEL ajudam a estruturar em projetos complexos.

Em sistemas críticos, não basta perguntar se o sistema funciona em condição normal. É preciso perguntar como ele se comporta quando margens desaparecem, proteções são solicitadas, variáveis interagem e transientes evoluem mais rápido que a resposta operacional.

Conclusão: mais vapor podia significar mais potência

O coeficiente de vazio positivo tornou o Reator 4 perigoso porque, em determinadas condições do RBMK, a formação de vapor podia aumentar a reatividade em vez de reduzi-la.

A água líquida absorvia parte dos nêutrons. O vapor absorvia menos. O grafite continuava moderando. Assim, mais vapor podia deixar mais nêutrons disponíveis para novas fissões, elevando a potência e produzindo ainda mais vapor.

Esse mecanismo não explica sozinho Chernobyl, mas explica por que a condição do Reator 4 era tão instável. Com baixa ORM, muitas hastes retiradas, núcleo envenenado por xenônio, hastes com deslocadores de grafite e teste em andamento, o coeficiente de vazio positivo se tornou um dos elos decisivos da corrente causal.

Para continuar a jornada, aprofunde o envenenamento por iodo e xenônio, a redução da ORM, o projeto das hastes de controle e a sequência entre o início do teste e a destruição do Reator 4.

Referências técnicas

[1] INTERNATIONAL ATOMIC ENERGY AGENCY. The Chernobyl Accident: Updating of INSAG-1. Safety Series No. 75-INSAG-7. Vienna: IAEA, 1992.

[2] SHTEYNBERG, N. A. et al. Causes and circumstances of the accident at Unit 4 of the Chernobyl Nuclear Power Plant. In: INTERNATIONAL ATOMIC ENERGY AGENCY. INSAG-7, Annex I. Vienna: IAEA, 1992.

[3] ABAGYAN, A. A. et al. Causes and circumstances of the accident and measures to improve the safety of plants with RBMK reactors. In: INTERNATIONAL ATOMIC ENERGY AGENCY. INSAG-7, Annex II. Vienna: IAEA, 1992.

[4] UNITED STATES NUCLEAR REGULATORY COMMISSION. Report on the Accident at the Chernobyl Nuclear Power Station. NUREG-1250. Washington, DC: NRC, 1987.

[5] UNITED STATES NUCLEAR REGULATORY COMMISSION. Implications of the Accident at Chernobyl for Safety Regulation. NUREG-1251. Washington, DC: NRC, 1987.

[6] INTERNATIONAL NUCLEAR SAFETY ADVISORY GROUP. Safety Culture. INSAG-4. Vienna: IAEA, 1991.

[7] INTERNATIONAL ATOMIC ENERGY AGENCY. RBMK Reactors. Technical description and safety characteristics of pressure-tube graphite-moderated reactors.

[8] CHERNOBYL NUCLEAR POWER PLANT. Sequence of events at Unit 4 on 25–26 April 1986. Technical chronology compiled from operating records.

[9] MUELLNER, Nikolaus. Three Decades after Chernobyl: Technical and Institutional Lessons. Vienna: University of Natural Resources and Life Sciences.

[10] WORLD NUCLEAR ASSOCIATION. RBMK Reactors and Chernobyl. Technical overview and subsequent safety modifications.

Perguntas frequentes

O que é coeficiente de vazio positivo?

É a condição em que o aumento da fração de vapor no refrigerante eleva a reatividade do reator. No RBMK, isso podia ocorrer porque o vapor absorvia menos nêutrons do que a água líquida, enquanto o grafite continuava moderando.

O que significa vazio no RBMK?

Vazio significa a presença de vapor ou bolhas no refrigerante, isto é, a substituição parcial da água líquida por vapor dentro dos canais de combustível.

Por que o vapor podia aumentar a reatividade no RBMK?

A água líquida absorvia parte dos nêutrons, enquanto o vapor absorvia menos. Como o grafite continuava exercendo a moderação, mais nêutrons podiam permanecer disponíveis para novas fissões.

O coeficiente de vazio era sempre positivo?

Não. O efeito dependia da configuração do núcleo, da presença de absorvedores, da queima do combustível, da distribuição de potência e da margem operacional de reatividade.

Qual era a relação entre ORM e coeficiente de vazio?

Com ORM baixa, o reator tinha menor capacidade efetiva de compensar alterações de reatividade e se tornava mais sensível ao aumento da fração de vapor.

O coeficiente de vazio positivo causou sozinho o acidente?

Não. Ele foi um fator central, mas atuou em conjunto com baixa ORM, xenônio, hastes com deslocadores de grafite, condições do teste e falhas de governança técnica.

Por que o teste da turbina influenciou a formação de vapor?

O ensaio alterou condições de alimentação, circulação e comportamento térmico-hidráulico de um sistema que já operava com margens reduzidas e água próxima da ebulição na entrada do núcleo.

O que mudou nos RBMK depois de Chernobyl?

Foram adotadas medidas para reduzir o efeito de vazio, aumentar margens operacionais, modificar hastes, acelerar proteções, melhorar a indicação de parâmetros e restringir regimes inseguros.

Materiais técnicos complementares

Soluções

• Sistemas SCADA
• Sistemas Digitais de Supervisão e Controle
• Gestão de Requisitos, Evidências e Critérios de Aceite

Serviços de engenharia

• Owner’s Engineering
• Auditoria Técnica
• Comissionamento e Aceite Técnico

Jornada sobre Chernobyl

• Chernobyl: o que aconteceu e por que o Reator 4 explodiu
• Como funcionava o reator RBMK
• ORM em Chernobyl: a margem de reatividade do Reator 4
• Iodo, xenônio e envenenamento do núcleo
• Hastes de controle do RBMK e deslocadores de grafite
• Do início do teste à destruição do Reator 4
