Entenda o que é PROFIBUS, diferenças entre DP e PA, DP-V0/V1/V2, RS-485, topologia, terminação, GSD, diagnóstico, integração e migração para PROFINET.
Confira!

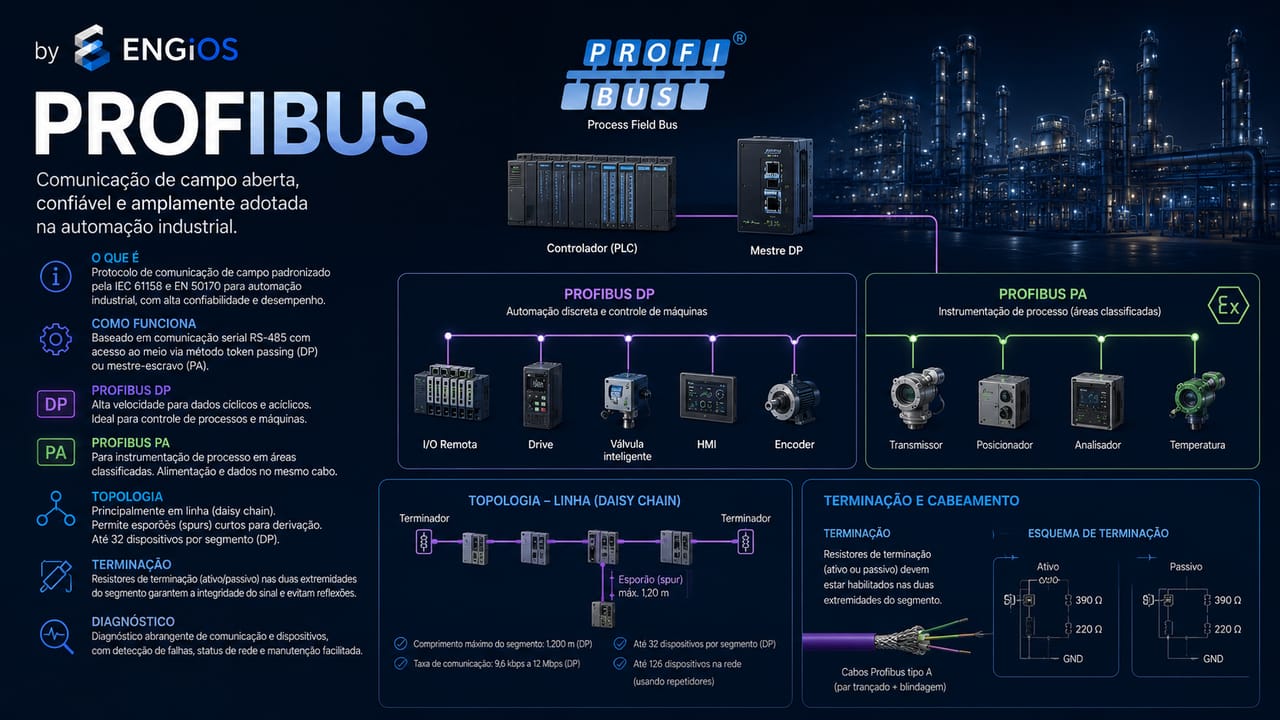

PROFIBUS é uma família de redes de campo utilizada para conectar controladores, módulos de entradas e saídas, inversores, instrumentos, válvulas e outros dispositivos de automação. Diferentemente de uma rede Ethernet convencional, sua arquitetura foi desenvolvida para troca previsível de dados de processo, diagnóstico e parametrização em ambientes industriais.
As duas variantes mais conhecidas são PROFIBUS DP, aplicada principalmente à periferia descentralizada e automação de manufatura, e PROFIBUS PA, voltada à instrumentação de processo. Ambas compartilham o mesmo modelo de comunicação, mas utilizam meios físicos, velocidades e critérios de instalação diferentes.
Uma rede PROFIBUS confiável depende de projeto físico rigoroso. Cabo, conectores, terminação, blindagem, aterramento, endereço, velocidade e comprimento de segmento precisam ser compatíveis. Muitos problemas atribuídos ao CLP ou ao software são, na realidade, reflexões, conectores defeituosos, terminações sem alimentação ou derivações inadequadas.
O que é PROFIBUS
PROFIBUS significa Process Field Bus. A tecnologia foi padronizada internacionalmente nas famílias IEC 61158 e IEC 61784 e é administrada pela PROFIBUS & PROFINET International, conhecida como PI.
Seu objetivo é substituir grande parte do cabeamento ponto a ponto por um barramento digital compartilhado. Em vez de ligar individualmente cada sinal de campo ao controlador, dispositivos inteligentes trocam dados por quadros padronizados. Isso reduz cabos, amplia o diagnóstico e permite parametrização remota.
PROFIBUS não é apenas um cabo RS-485. A tecnologia especifica comunicação, endereçamento, serviços, diagnóstico, perfis e arquivos de descrição dos dispositivos. A camada física é uma parte do sistema e varia conforme a aplicação.
Como funciona a comunicação PROFIBUS
A rede organiza a comunicação em estações mestres e escravas, usando a terminologia clássica da especificação. O controlador normalmente atua como mestre e inicia a troca cíclica com os dispositivos de campo. Cada dispositivo possui endereço próprio e responde somente quando solicitado.
Quando existem vários mestres, o direito de iniciar comunicações circula entre eles por um mecanismo lógico de passagem de token. Depois de receber o token, o mestre executa as trocas previstas com seus dispositivos e o transfere ao próximo mestre ativo.
Os dados de processo são normalmente transferidos de forma cíclica. Parâmetros, diagnósticos e informações de engenharia podem utilizar serviços acíclicos. Essa separação permite manter o ciclo operacional previsível sem eliminar funções de manutenção.
O tempo total de atualização depende da velocidade configurada, quantidade de dispositivos, volume de dados por estação, repetições, diagnósticos e desempenho do mestre. Por isso, acrescentar dispositivos sem recalcular o ciclo pode alterar o comportamento da automação.
Uma rede PROFIBUS precisa ser tratada como sistema de comunicação, não apenas como cabeamento serial.
Ciclo, dispositivos, meio físico, terminações, diagnóstico e integração com o controlador devem ser definidos em conjunto para evitar redes que funcionam apenas em condições nominais.
PROFIBUS DP
PROFIBUS DP significa Decentralized Peripherals. É utilizado para conectar CLPs, remotas de entradas e saídas, inversores, soft starters, encoders, ilhas de válvulas, painéis e outros equipamentos de automação discreta.
A camada física mais comum é RS-485 sobre par trançado blindado. A topologia predominante é barramento, com dispositivos conectados ao cabo principal e terminações nas extremidades elétricas do segmento.
O mestre realiza a parametrização inicial, verifica a configuração e inicia a troca cíclica de entradas e saídas. Quando um módulo está ausente, incompatível ou com falha, a estação gera diagnóstico para o controlador.
PROFIBUS DP pode transportar dados de processo de forma eficiente, mas sua confiabilidade depende diretamente do meio físico. O artigo sobre RS-485 detalha os fundamentos elétricos que também influenciam segmentos PROFIBUS DP.
DP-V0, DP-V1 e DP-V2
DP-V0 representa as funções básicas de troca cíclica de dados, parametrização, configuração e diagnóstico. Ele atende grande parte das aplicações clássicas de entradas e saídas descentralizadas.
DP-V1 acrescenta comunicação acíclica e tratamento ampliado de alarmes. Esses recursos permitem que ferramentas de engenharia, sistemas de manutenção ou o próprio controlador leiam e escrevam parâmetros sem substituir a comunicação cíclica de processo.
DP-V2 adiciona funções voltadas a aplicações mais exigentes, como comunicação isócrona, sincronização e troca direta de dados entre dispositivos em determinados perfis. Sua aplicação deve ser confirmada nos controladores, dispositivos e ferramentas utilizados.
A versão suportada precisa constar na especificação técnica. Indicar apenas “compatível com PROFIBUS” não demonstra que o dispositivo possui os serviços necessários para parametrização, diagnóstico avançado ou controle de movimento.
PROFIBUS PA
PROFIBUS PA significa Process Automation. Ele foi desenvolvido para instrumentos e atuadores de processo, incluindo transmissores de pressão, temperatura, vazão, nível, posicionadores e analisadores.
O meio físico mais associado ao PROFIBUS PA é MBP, de Manchester Coded Bus Powered. Dados e alimentação podem compartilhar o mesmo par, com velocidade fixa de 31,25 kbit/s. Essa característica simplifica a instrumentação distribuída e permite arquiteturas compatíveis com áreas classificadas quando o projeto utiliza os conceitos e componentes adequados.
PROFIBUS PA não é uma rede RS-485 operando em velocidade menor. O sinal, a alimentação, os acopladores, os terminadores e os critérios de segmentação são diferentes. A engenharia precisa considerar corrente disponível, queda de tensão, quantidade de instrumentos, comprimento de tronco e derivações.
Um segmento PA costuma ser conectado ao sistema DP ou Ethernet por acoplador, link ou gateway. O comportamento dessa interface durante falha, manutenção e reinicialização deve ser testado.
Diferenças entre PROFIBUS DP e PA
DP atende principalmente dispositivos rápidos de automação discreta e utiliza normalmente RS-485 ou fibra. PA atende instrumentação de processo e utiliza tipicamente MBP com alimentação pelo barramento.
A velocidade do DP é selecionada conforme comprimento e requisitos. No PA, a velocidade do segmento MBP é fixa. A topologia física também difere: DP exige barramento com derivações muito controladas, enquanto PA admite arquitetura de tronco e spur dimensionada com acopladores e protetores apropriados.
Apesar dessas diferenças, o sistema de controle pode apresentar os dispositivos PA como participantes integrados da arquitetura PROFIBUS. Essa integração não elimina a necessidade de documentar os limites de cada segmento.
Mestres classe 1 e classe 2
O mestre classe 1 executa a comunicação operacional cíclica. Em geral, é o CLP, DCS ou controlador responsável pelo processo.
O mestre classe 2 é utilizado para engenharia, parametrização, diagnóstico e manutenção. Uma estação de engenharia pode conectar-se temporariamente ou permanecer na arquitetura, conforme o sistema.
A coexistência deve ser dimensionada. Consultas acíclicas intensivas podem consumir tempo de barramento e afetar o ciclo. Ferramentas de manutenção não devem executar varreduras indiscriminadas em redes críticas.
Arquivo GSD
GSD significa General Station Description. O arquivo descreve características do dispositivo para a ferramenta de engenharia, incluindo identificação, velocidades suportadas, módulos, quantidade de dados, parâmetros e diagnósticos.
A ferramenta utiliza o GSD para montar a configuração esperada. Durante a inicialização, o mestre compara o dispositivo real com a configuração. Divergências de módulo, revisão ou tamanho de dados podem impedir a entrada em operação.
O arquivo precisa corresponder ao modelo e à revisão do equipamento. Usar GSD de família semelhante pode produzir configuração aparentemente válida, mas incompatível com recursos específicos.
GSD, configuração do mestre, lista de endereços e backups devem fazer parte do dossiê técnico. A substituição de um dispositivo sem esses arquivos prolonga a indisponibilidade.
Perfis PROFIBUS
Perfis padronizam o comportamento de classes de equipamentos. Eles definem parâmetros, funções e diagnósticos de maneira comum entre fabricantes.
PROFIdrive é associado a acionamentos e controle de movimento. PROFIsafe adiciona mecanismos de comunicação segura funcional sobre o canal padrão. Outros perfis atendem encoders, instrumentos de processo e aplicações específicas.
Um perfil não substitui a análise de compatibilidade. Controlador, dispositivo e ferramenta precisam suportar a versão e as funções utilizadas. A certificação do produto também deve ser verificada.
Camada física RS-485
O PROFIBUS DP sobre RS-485 utiliza sinal diferencial em par trançado blindado. A transmissão diferencial melhora a imunidade a ruído, mas não corrige instalação inadequada.
O cabo recomendado possui características elétricas controladas, normalmente identificado como cabo PROFIBUS tipo A. Impedância, capacitância e resistência influenciam distância e integridade do sinal.
A rede deve ser instalada como barramento. Conectores com saída de derivação, cabos longos para equipamentos e topologias em estrela introduzem descontinuidades que geram reflexões.
Conversores, repetidores e acopladores precisam ser tratados como elementos ativos da arquitetura. Eles criam novos segmentos, isolam cargas e podem separar domínios de falha.
Velocidade e comprimento de segmento
Quanto maior a velocidade, menor tende a ser o comprimento admissível do segmento e menor a tolerância a derivações. A seleção deve considerar tempo de ciclo, distância, quantidade de dispositivos e qualidade da infraestrutura.
Configurar a maior velocidade disponível nem sempre é a melhor decisão. Uma rede extensa pode operar de forma mais robusta em velocidade inferior, desde que o tempo de atualização atenda ao processo.
Repetidores podem ampliar distância e quantidade de segmentos, mas acrescentam atraso e pontos de falha. O número máximo e a topologia precisam respeitar documentação dos fabricantes e requisitos do sistema.
O projeto deve registrar comprimento por segmento, velocidade, repetidores, dispositivos e margem de expansão. Sem essa informação, uma ampliação aparentemente simples pode ultrapassar limites físicos.
Topologia e derivações
A topologia recomendada para PROFIBUS DP é barramento linear. Os conectores permitem a entrada e saída do cabo, mantendo o equipamento conectado com derivação mínima.
Derivações longas devem ser evitadas, especialmente em velocidades elevadas. Uma derivação se comporta como descontinuidade de impedância e pode refletir o sinal.
Quando a disposição física exige estrela, devem ser utilizados repetidores ou hubs apropriados, criando segmentos elétricos independentes. Não é adequado unir passivamente vários ramais.
A documentação deve representar a ordem física dos dispositivos. Um diagrama lógico com endereços não substitui a planta do trajeto real do cabo.
Terminação do barramento
O segmento RS-485 precisa de terminação nas duas extremidades elétricas. Em conectores PROFIBUS, a terminação costuma incluir resistores de adaptação e polarização.
A terminação precisa estar energizada. Se o dispositivo localizado na extremidade for desligado e fornecer a alimentação dos resistores, o segmento pode tornar-se instável mesmo que o restante da rede permaneça ligado.
Por isso, extremidades devem ser escolhidas com cuidado. Terminadores ativos independentes podem ser apropriados quando equipamentos extremos são frequentemente removidos ou desligados.
Terminações intermediárias ativadas por engano dividem eletricamente a rede. Terminações ausentes aumentam reflexões. Ambas as condições podem produzir falhas intermitentes.
Endereçamento
Cada estação precisa de endereço único. O endereço pode ser definido por chaves, display ou software, conforme o equipamento.
A lista de endereços deve relacionar identificação física, tag, painel, função, modelo e posição no barramento. Endereços duplicados podem impedir inicialização ou gerar diagnóstico confuso.
A troca de dispositivo exige confirmar o endereço antes da energização. Copiar apenas parâmetros de processo sem reproduzir a configuração de rede pode manter o equipamento inacessível.
Conectores e montagem
O conector D-sub de 9 pinos é comum em PROFIBUS DP, mas existem conectores M12, bornes e interfaces específicas. O tipo deve ser compatível com o ambiente e a manutenção.
Conectores PROFIBUS frequentemente incluem chave de terminação e porta de diagnóstico. A montagem precisa garantir continuidade da blindagem, comprimento correto dos condutores e fixação mecânica.
Fios expostos em excesso, malha longa, inversão dos condutores e parafusos mal apertados degradam o sinal. Inspeção visual deve fazer parte do comissionamento.
A desconexão de um conector passante pode interromper os dispositivos a jusante. O procedimento de manutenção precisa considerar a topologia real.
Blindagem, aterramento e equipotencialização
A blindagem deve possuir conexão de baixa impedância e ampla superfície, não apenas um fio longo. Em altas frequências, a geometria da conexão é tão importante quanto a continuidade elétrica.
A estratégia de aterramento precisa considerar equipotencialização entre painéis, interferência e correntes circulantes. Diferenças de potencial podem fluir pela blindagem ou pela referência dos transceptores.
Em ambientes com inversores, contatores e cabos de potência, o roteamento e a separação física são críticos. Cruzamentos, eletrocalhas e entradas de painel devem seguir o projeto de compatibilidade eletromagnética.
O hub de Redes Industriais detalha a relação entre infraestrutura física, EMC, segmentação e disponibilidade.
Fibra óptica em PROFIBUS
Fibra pode ser utilizada para ampliar distância, atravessar áreas com forte interferência ou obter isolamento galvânico. Conversores e módulos ópticos criam segmentos com comportamento próprio.
A topologia pode ser ponto a ponto, estrela ou anel, conforme os equipamentos. Redundância óptica precisa ser compatível com o método de recuperação do sistema.
A fibra elimina problemas de diferença de potencial no meio de transmissão, mas não elimina falhas de alimentação, configuração ou conectores nos conversores.
Perda óptica, orçamento de potência, tipo de fibra e conectores precisam ser medidos e documentados.
Diagnóstico PROFIBUS
O diagnóstico ocorre em diferentes camadas. O controlador informa estações ausentes, configuração incompatível, módulos com falha e diagnósticos específicos do dispositivo.
Ferramentas de análise física medem amplitude, forma de onda, ruído, reflexões e qualidade por estação. Repetidores de diagnóstico podem registrar falhas e estatísticas ao longo do tempo.
Uma rede pode permanecer operacional com margem reduzida. A ausência de parada não significa que o sinal esteja saudável. Tendências de repetição, diagnósticos intermitentes e degradação física ajudam a planejar manutenção antes da falha total.
O monitoramento deve diferenciar falha de dispositivo e falha de segmento. Quando vários endereços desaparecem simultaneamente, a causa pode estar em conector, cabo, repetidor ou alimentação comum.
Integração com CLP, DCS e SCADA
O controlador mapeia os dados cíclicos dos dispositivos em áreas de entrada e saída. O SCADA normalmente consome essas variáveis por meio do controlador, servidor OPC ou gateway.
O SCADA não deve depender apenas do valor numérico. Estado de comunicação, diagnóstico e qualidade precisam ser disponibilizados para evitar que o último valor seja apresentado como atual após perda da estação.
Alarmes de rede devem ser priorizados. Uma falha de segmento pode explicar dezenas de alarmes de processo e precisa aparecer como causa comum.
Serviços acíclicos podem disponibilizar parâmetros e diagnósticos avançados para sistemas de manutenção. O acesso deve ser controlado para evitar alterações indevidas.
Gateways e conversão de protocolo
Gateways permitem integrar PROFIBUS com PROFINET, Modbus TCP, OPC UA e outras redes. Eles traduzem dados, diagnósticos e, em alguns casos, parâmetros.
A conversão nunca é totalmente neutra. Qualidade, timestamp, alarmes e diagnósticos podem ser simplificados. O mapeamento precisa registrar o que é preservado, calculado ou descartado.
Um gateway também introduz filas, cache, capacidade máxima e dependência de configuração. Quando o lado PROFIBUS falha, o lado Ethernet deve indicar dado inválido em vez de manter valores antigos como atuais.
A Integração de Sistemas deve testar a cadeia completa, do dispositivo ao SCADA ou historiador.
PROFIBUS e OPC UA
PROFIBUS transporta dados de campo com estrutura definida pelo dispositivo e pelo GSD. OPC UA pode modelar esses dados em uma camada superior, adicionando nomes, tipos, unidades, qualidade e relações.
Um gateway ou servidor pode adquirir variáveis PROFIBUS por meio do controlador e publicá-las em OPC UA. A arquitetura deve preservar diagnóstico e estado da origem.
OPC UA não substitui automaticamente a rede de campo. Ele atende outra camada de interoperabilidade e integração de aplicações.
PROFIBUS e Modbus
Modbus RTU também pode utilizar RS-485, mas possui modelo de comunicação, quadros e configuração diferentes.
PROFIBUS utiliza arquivos GSD, diagnóstico padronizado e mecanismos específicos de inicialização. Modbus depende de mapas de registradores definidos pelo fabricante.
Equipamentos com conector serial não são automaticamente compatíveis. O protocolo, velocidade, paridade, sinalização e pinagem precisam ser confirmados.
A modernização de redes PROFIBUS precisa incluir segurança das interfaces Ethernet e das estações de engenharia.
Gateways, controladores, ferramentas, acessos remotos e regras de segmentação devem ser projetados com o mesmo rigor aplicado ao barramento físico.
Segurança cibernética
PROFIBUS clássico não foi concebido com autenticação e criptografia modernas. A proteção depende principalmente de isolamento, controle de acesso físico, segmentação e segurança dos controladores e estações de engenharia.
Gateways que conectam o barramento a Ethernet ampliam a superfície de ataque. Interfaces web, serviços de configuração, contas e firmware precisam ser protegidos.
Alterações de configuração e acesso de manutenção devem ser autorizados e registrados. Estações de engenharia precisam de hardening, backup e controle de mídias removíveis.
Quando a rede de automação se comunica com sistemas corporativos, a arquitetura deve utilizar segmentação e DMZ entre TI e OT, evitando acesso direto ao controlador.
Projeto e documentação
O projeto deve incluir diagrama físico, ordem das estações, endereços, velocidade, comprimento, repetidores, terminações, conectores, cabo, blindagem e aterramento.
Também deve registrar GSDs, versões de firmware, módulos, tamanhos de entrada e saída, parâmetros, diagnósticos, backups e ferramentas necessárias.
Cada segmento precisa de identificação e critérios de expansão. A documentação deve indicar quais dispositivos podem ser desligados sem remover a alimentação da terminação.
A lista de pontos do SCADA deve relacionar variáveis de processo e estados de comunicação. Diagnósticos relevantes precisam de mensagens compreensíveis para a operação.
Comissionamento
O comissionamento deve verificar a instalação física antes da parametrização. Continuidade e endereço correto não comprovam integridade do sinal.
Os ensaios mínimos incluem:
- inspeção de cabo, conectores, blindagem e separação de potência;
- confirmação das duas terminações e de sua alimentação;
- verificação de endereço, velocidade, GSD e configuração de módulos;
- teste individual e coletivo das estações;
- medição da qualidade do sinal em diferentes pontos;
- geração de diagnósticos e perda controlada de dispositivos;
- teste de repetidores, links, gateways e recuperação;
- validação dos dados e diagnósticos no CLP e SCADA.
Os resultados devem ser registrados por segmento. O Comissionamento e Aceite Técnico precisa demonstrar margem de comunicação, não apenas ausência momentânea de falhas.
O aceite precisa comprovar margem elétrica, diagnóstico e recuperação do segmento.
Terminações, conectores, sinal, repetidores, gateways, perda de dispositivos e apresentação dos diagnósticos no SCADA devem ser ensaiados com evidências.
Diagnóstico de falhas
Quando nenhuma estação comunica, verifique mestre, velocidade, cabo, polaridade, terminações e alimentação. Se apenas parte da rede falha, examine o ponto físico imediatamente anterior ao primeiro dispositivo ausente.
Falhas intermitentes em endereços distintos sugerem ruído, reflexão, blindagem ou terminação. Falha de um endereço específico pode indicar conector, eletrônica, endereço duplicado ou configuração incompatível.
Diagnóstico de configuração aponta GSD, módulo ou comprimento de dados. Diagnóstico físico aponta amplitude, forma de onda, ruído e reflexões. As duas análises precisam ser combinadas.
Reduzir velocidade pode ocultar o problema sem corrigi-lo. A causa física deve ser localizada e documentada.
Migração de PROFIBUS para PROFINET
A migração pode ocorrer de forma gradual. Gateways e proxies permitem manter segmentos PROFIBUS enquanto controladores e backbone migram para Ethernet industrial.
Antes da migração, é necessário inventariar dispositivos, perfis, GSDs, diagnósticos, ciclo, disponibilidade de substitutos e dependências de ferramentas antigas.
PROFINET não é uma simples mudança de conector. A arquitetura passa a envolver switches, endereçamento IP, nomes de dispositivos, VLANs, diagnóstico Ethernet e segurança de rede.
A comparação entre as tecnologias deve considerar ciclo de vida, disponibilidade de equipamentos, manutenção, desempenho e risco de parada. Substituir uma rede estável sem estratégia de contingência pode aumentar o risco.
Erros comuns
Os erros mais frequentes são topologia em estrela passiva, derivações longas, terminações intermediárias ativadas e extremidades sem alimentação.
Também são comuns conectores mal montados, blindagem inadequada, endereços duplicados, GSD incorreto e velocidade selecionada sem considerar comprimento.
Outro erro é avaliar somente o diagnóstico do CLP. Uma rede pode operar com baixa margem física e falhar posteriormente após vibração, aquecimento ou intervenção.
Por fim, gateways não devem ser tratados como conversores transparentes. Capacidade, diagnóstico, cache e comportamento de falha precisam ser testados.
Conclusão
PROFIBUS permanece presente em muitas plantas porque oferece comunicação de campo previsível, ampla base instalada e diagnóstico padronizado. DP e PA atendem aplicações distintas e exigem projetos físicos diferentes.
A confiabilidade depende de barramento correto, cabo, terminação, blindagem, endereçamento, GSD e ensaios de sinal. Quando esses elementos são documentados e comissionados, a rede pode operar por longos ciclos de vida. Em modernizações, a migração para PROFINET deve preservar diagnóstico, disponibilidade e capacidade de manutenção, em vez de apenas trocar a tecnologia de transporte.
Referências técnicas
[1] PROFIBUS & PROFINET INTERNATIONAL. PROFIBUS System Description: Technology and Application. Karlsruhe: PI.
[2] PROFIBUS & PROFINET INTERNATIONAL. PROFIBUS Installation Guideline for Planning, Cabling and Assembly. Karlsruhe: PI.
[3] PROFIBUS & PROFINET INTERNATIONAL. PROFIBUS Commissioning Guideline. Karlsruhe: PI.
[4] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 61158 series — Industrial communication networks — Fieldbus specifications.
[5] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 61784-1 — Industrial communication networks — Profiles — Fieldbus profiles.
[6] NATIONAL INSTITUTE OF STANDARDS AND TECHNOLOGY. NIST SP 800-82 Rev. 3 — Guide to Operational Technology Security. Gaithersburg, 2023.
[7] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 62443 series — Security for industrial automation and control systems.
Perguntas frequentes
PROFIBUS é uma família de redes de campo usada para conectar controladores, remotas, acionamentos, instrumentos e outros dispositivos de automação.
DP é usado principalmente em periferia descentralizada e automação discreta, normalmente sobre RS-485. PA atende instrumentação de processo e utiliza tipicamente MBP com alimentação pelo barramento.
PROFIBUS DP utiliza com frequência RS-485. PROFIBUS PA utiliza normalmente a camada física MBP, que possui sinalização e alimentação diferentes.
DP-V0 cobre comunicação cíclica e diagnóstico básico; DP-V1 acrescenta serviços acíclicos e alarmes; DP-V2 inclui recursos para aplicações isócronas e funções avançadas.
GSD é o arquivo que descreve características, módulos, dados, parâmetros e diagnósticos do dispositivo para a ferramenta de engenharia.
Nas duas extremidades elétricas do segmento RS-485. As terminações precisam permanecer alimentadas.
Uma estrela passiva não é recomendada. Estrelas devem ser construídas com repetidores ou hubs apropriados, criando segmentos independentes.
É necessário combinar diagnóstico do controlador com análise física de sinal, conectores, terminações, ruído, reflexões e ordem dos dispositivos.
O protocolo clássico não possui autenticação e criptografia modernas. A proteção depende de isolamento, segmentação, controle físico, hardening e segurança dos gateways e estações.
A decisão deve considerar ciclo de vida, disponibilidade de peças, desempenho, diagnóstico, manutenção e risco de parada. A migração pode ser gradual com gateways e proxies.
