Entenda o que é PROFINET, IO-Controller e IO-Device, RT, IRT, GSDML, DCP, LLDP, MRP, switches, diagnóstico, segurança e migração de PROFIBUS.
Confira!
PROFINET é um padrão de Ethernet industrial utilizado para conectar controladores, módulos de entradas e saídas, inversores, robôs, instrumentos e outros dispositivos de automação. Ele utiliza a infraestrutura Ethernet como base, mas acrescenta modelos de comunicação, diagnóstico, engenharia e tempo real voltados ao controle de máquinas e processos.

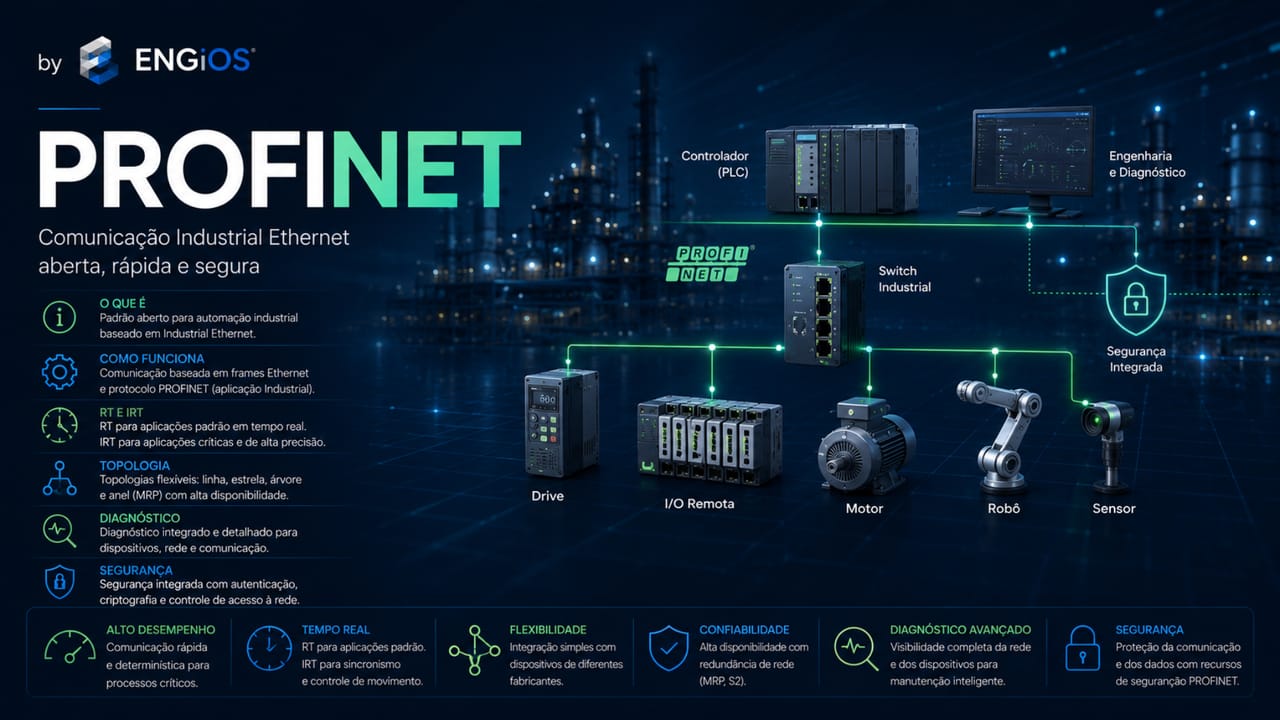

Em uma arquitetura típica, o controlador atua como IO-Controller, os equipamentos de campo atuam como IO-Devices e uma ferramenta de engenharia pode atuar como IO-Supervisor. Dados de processo são trocados ciclicamente, enquanto parâmetros, alarmes e diagnósticos utilizam serviços específicos.
PROFINET não deve ser tratado como uma rede corporativa comum apenas porque utiliza Ethernet. Projeto, switches, topologia, prioridades, nomes de dispositivos, arquivos GSDML, sincronismo, redundância e segurança precisam ser definidos conforme a função de automação. Um enlace pode responder a ping e, ainda assim, não atender ao ciclo ou ao diagnóstico exigido pelo processo.
O que é PROFINET
PROFINET é uma tecnologia de Ethernet industrial administrada pela PROFIBUS & PROFINET International, conhecida como PI, e padronizada nas famílias IEC 61158 e IEC 61784.
A tecnologia foi desenvolvida para levar a comunicação de dispositivos de campo ao ambiente Ethernet, preservando requisitos de tempo real, engenharia e interoperabilidade. Ela pode integrar entradas e saídas remotas, acionamentos, controladores, sistemas de visão, instrumentos e equipamentos de segurança funcional.
PROFINET não é um único protocolo isolado. O sistema combina comunicação cíclica e acíclica, descoberta, atribuição de nome, diagnóstico, descrição de dispositivos, perfis de aplicação e mecanismos de redundância.
Como funciona o PROFINET IO
Um sistema PROFINET IO é formado por pelo menos um IO-Controller e um ou mais IO-Devices. O controlador estabelece relações de aplicação com os dispositivos configurados e organiza as relações de comunicação necessárias para dados cíclicos, alarmes e parâmetros.
Durante a partida, o controlador identifica o dispositivo pelo nome configurado, verifica o modelo e a estrutura de módulos, transfere parâmetros e inicia a troca de dados de processo. Se a configuração real divergir da esperada, o dispositivo pode permanecer em diagnóstico ou não entrar em operação.
A comunicação cíclica é orientada ao modelo produtor-consumidor. O controlador e os dispositivos produzem dados em intervalos definidos, sem depender de uma solicitação completa para cada valor.
Serviços acíclicos são utilizados para parametrização, leitura de registros, diagnóstico e manutenção. Esses serviços coexistem com a troca de processo e precisam ser dimensionados para não sobrecarregar dispositivos ou ferramentas.
IO-Controller, IO-Device e IO-Supervisor
O IO-Controller normalmente é um CLP, DCS, controlador de movimento ou computador industrial responsável pela aplicação. Ele gerencia os dispositivos configurados e utiliza seus dados no programa de controle.
O IO-Device é o equipamento de campo. Pode ser uma remota de I/O, inversor, servoacionamento, encoder, ilha de válvulas, gateway, sensor ou outro dispositivo com interface PROFINET.
O IO-Supervisor é a função de engenharia e diagnóstico. Ferramentas de configuração utilizam essa função para atribuir nomes, ler informações, parametrizar e analisar a rede.
Um equipamento pode acumular papéis. Um controlador pode atuar como IO-Controller para sua periferia e como IO-Device para outro sistema, dependendo da arquitetura.
Dados cíclicos e acíclicos
Dados cíclicos representam as variáveis operacionais atualizadas em intervalos regulares. Entradas, saídas, estados e comandos de processo utilizam esse mecanismo.
Dados acíclicos incluem parâmetros, registros de identificação, diagnósticos detalhados e informações de manutenção. Eles são acessados conforme necessidade, sem ocupar continuamente o mesmo espaço do ciclo.
A engenharia precisa distinguir os dois fluxos. Tentar transportar grandes volumes de manutenção no ciclo aumenta o tráfego e pode comprometer a previsibilidade.
A lista de pontos deve indicar origem, direção, tamanho, ciclo, unidade e estado de qualidade. O hub de Redes Industriais contextualiza essa relação entre desempenho, arquitetura e aplicação.
PROFINET deve ser projetado como rede de automação, não como uma LAN corporativa adaptada.
Ciclo, dispositivos, GSDML, nomes, switches, topologia e diagnóstico precisam ser definidos em conjunto para garantir previsibilidade e manutenção.
PROFINET RT
RT significa Real Time. Nesse modo, os dados de processo recebem tratamento prioritário na camada Ethernet e não dependem da pilha TCP/IP para a troca cíclica principal.
PROFINET RT atende grande parte das aplicações de automação de manufatura e processo. O desempenho depende do ciclo configurado, quantidade de dispositivos, tamanho dos dados, topologia, switches e carga de tráfego concorrente.
A classificação “tempo real” não significa latência zero. O requisito deve ser definido em números: ciclo, jitter, tempo de resposta e tolerância a perda.
A rede precisa ser dimensionada para o pior cenário operacional, incluindo diagnósticos, engenharia, multicast, tráfego de manutenção e falhas de caminho.
PROFINET IRT
IRT significa Isochronous Real Time. Ele é aplicado quando a comunicação precisa de sincronismo e jitter muito reduzido, como em controle de movimento coordenado.
A tecnologia organiza janelas de transmissão e sincroniza os participantes para entregar dados em instantes previsíveis. Dispositivos e switches precisam oferecer suporte compatível.
IRT não deve ser especificado por padrão para qualquer rede. Ele aumenta requisitos de engenharia, compatibilidade e testes. Aplicações que funcionam com RT não obtêm benefício automático ao migrar para IRT.
O projeto deve confirmar classes de conformidade, recursos do controlador, dispositivos, switches e ferramenta de engenharia.
PROFINET sobre TSN
Time-Sensitive Networking, ou TSN, reúne mecanismos IEEE para comunicação determinística sobre Ethernet. A evolução do PROFINET incorpora conceitos de TSN em perfis e classes específicas.
TSN não elimina a necessidade de engenharia. Sincronismo, filas, agendamento, configuração central e interoperabilidade continuam necessários.
Em projetos atuais, é importante distinguir suporte disponível em produto, suporte previsto em especificação e compatibilidade efetivamente certificada. Termos de marketing não substituem evidência de conformidade.
Migrações para TSN devem ser avaliadas conforme ciclo de vida e necessidade real da aplicação.
Classes de conformidade
As classes de conformidade organizam conjuntos de funções exigidas de dispositivos e infraestrutura. Elas ajudam a definir diagnóstico, topologia, sincronismo e desempenho.
Uma classe superior não significa automaticamente melhor escolha. O sistema deve utilizar a classe compatível com os requisitos de processo e com todos os equipamentos envolvidos.
A especificação técnica precisa indicar funções necessárias, não apenas uma sigla. Descoberta de vizinhos, redundância, IRT e diagnóstico precisam ser verificados separadamente.
Certificados e relatórios de ensaio devem corresponder à versão do produto e à funcionalidade utilizada.
Arquivo GSDML
GSDML significa General Station Description Markup Language. É um arquivo XML que descreve a estrutura e as capacidades do IO-Device para a ferramenta de engenharia.
O arquivo informa módulos, submódulos, quantidade de dados, parâmetros, diagnósticos, identificação e recursos suportados. A ferramenta utiliza essas informações para montar a configuração esperada.
GSDML incorreto ou incompatível pode impedir a partida, apresentar módulos ausentes ou mapear dados de forma errada. O arquivo precisa corresponder ao modelo, firmware e revisão.
GSDML, configuração do controlador e backups devem ser armazenados no dossiê técnico. A substituição de um dispositivo depende dessas informações.
Nome do dispositivo e endereçamento
PROFINET utiliza o nome do dispositivo como elemento central de identificação durante a engenharia e a partida. O endereço IP é associado à estação dentro da configuração.
O protocolo DCP é utilizado para descoberta e atribuição de nome e parâmetros de rede. Um dispositivo novo precisa receber o nome esperado antes de ser aceito pelo controlador.
Nomes duplicados, nomes ausentes e dispositivos conectados na posição errada são causas frequentes de falha de partida.
A convenção de nomes deve representar área, máquina, painel, função e posição. Nomes genéricos dificultam manutenção e substituição.
DCP e descoberta
DCP significa Discovery and Configuration Protocol. Ele permite localizar dispositivos e atribuir nome ou parâmetros iniciais na rede local.
Como opera na camada Ethernet, DCP não atravessa roteadores da mesma forma que protocolos IP. A equipe de engenharia precisa estar no domínio adequado ou utilizar uma arquitetura prevista.
A capacidade de alterar nomes deve ser controlada. Uma atribuição incorreta pode desconectar um dispositivo do controlador.
Ferramentas de varredura devem ser utilizadas com cuidado em ambientes operacionais. O objetivo é identificar e configurar, não gerar tráfego indiscriminado.
LLDP e topologia
LLDP é utilizado para troca de informações entre vizinhos de rede. Dispositivos e switches podem informar identidade e porta conectada.
A ferramenta de engenharia utiliza essas informações para comparar topologia planejada e real. Isso ajuda a localizar cabos trocados, dispositivos na porta errada e alterações não documentadas.
LLDP não substitui o diagrama físico. Informações de vizinhança precisam ser correlacionadas com rack, painel, cabo e posição de campo.
A topologia também pode apoiar substituição automática por posição, dependendo do sistema e da configuração.
Topologias PROFINET
PROFINET pode operar em estrela, linha, árvore e anel. A topologia é definida pela disposição de switches externos e switches integrados aos dispositivos.
A estrela facilita isolamento de falhas e diagnóstico, mas exige mais portas e cabos. A linha reduz infraestrutura, porém uma interrupção pode afetar todos os dispositivos a jusante.
O anel permite redundância quando combinado com protocolo apropriado. A simples conexão em loop sem configuração cria tempestade de quadros.
A escolha deve considerar disponibilidade, manutenção, distâncias, crescimento e impacto de falha.
Switches integrados nos dispositivos
Muitos IO-Devices possuem duas portas Ethernet e switch interno, permitindo topologia em linha. Essas portas não devem ser presumidas como caminhos independentes.
A falha de alimentação do dispositivo pode interromper a comunicação dos equipamentos seguintes, dependendo da implementação. O projeto precisa verificar o comportamento em perda de energia e reinicialização.
A capacidade do switch interno também possui limites. Tráfego multicast, diagnóstico e tempestades podem afetar o dispositivo.
Para equipamentos críticos, switches externos e topologias com domínios de falha menores podem ser mais apropriados.
Switch industrial para PROFINET
Um switch industrial deve ser selecionado por ambiente, desempenho, diagnóstico e compatibilidade, não apenas pelo número de portas.
Temperatura, alimentação redundante, montagem, imunidade eletromagnética, fibra, VLAN, QoS, LLDP, SNMP, MRP e espelhamento de porta são critérios comuns.
Switch não gerenciável pode atender pequenos segmentos sem requisitos de diagnóstico ou redundância. Em redes críticas, a ausência de visibilidade dificulta localizar erros, descartes e alterações.
O suporte declarado a PROFINET deve ser verificado por função e certificado. Um switch Ethernet pode encaminhar quadros RT, mas não necessariamente oferece diagnóstico, conformidade ou recursos exigidos pela arquitetura.
MRP e redundância em anel
MRP significa Media Redundancy Protocol. Ele permite formar anéis e recuperar a comunicação após uma falha de enlace ou participante, dentro das características suportadas.
O anel possui um gerenciador e clientes. O gerenciador controla o estado e abre o caminho alternativo quando detecta a falha.
O tempo de recuperação precisa ser compatível com o processo. Durante a convergência, ciclos podem ser perdidos. Aplicações sem tolerância a interrupção podem exigir arquitetura diferente.
Redundância de rede não é independência completa. Cabos no mesmo trajeto, switches com fonte comum e uplinks no mesmo equipamento mantêm causas comuns de falha.
Redundância de sistema e controladores
Além da rede, sistemas podem utilizar controladores redundantes, dispositivos compartilhados ou arquiteturas específicas de disponibilidade.
A compatibilidade depende do fabricante, perfil e versão. Não basta duplicar o CLP; os IO-Devices e switches precisam suportar a estratégia.
A transferência entre controladores deve preservar estados, comandos e diagnóstico. Testes de failover precisam considerar falhas reais de CPU, alimentação, rede e sincronismo.
O projeto deve diferenciar redundância de controlador, rede, servidor e alimentação.
VLAN, prioridade e QoS
PROFINET utiliza mecanismos de prioridade Ethernet para favorecer dados de processo. Switches precisam preservar as marcações e possuir filas adequadas.
VLANs podem separar domínios de broadcast e funções, mas não devem fragmentar uma rede de controle sem avaliar descoberta, engenharia e comunicação cíclica.
QoS precisa ser configurado ponta a ponta. Marcar quadros sem garantir filas e capacidade não produz prioridade efetiva.
Tráfego de vídeo, backup e engenharia pode competir com a automação. A arquitetura deve classificar e limitar fluxos concorrentes.
Multicast e broadcast
Descoberta, redundância e determinados protocolos utilizam multicast ou broadcast. Switches precisam encaminhar esses quadros de forma controlada.
Tempestades de broadcast podem consumir CPU de dispositivos e switches. Proteções como storm control precisam ser ajustadas sem bloquear tráfego legítimo.
IGMP snooping pode ser relevante para outros fluxos multicast da planta, mas sua aplicação deve considerar os protocolos efetivamente utilizados.
Capturas de rede ajudam a identificar fontes de tráfego excessivo e ciclos de comunicação degradados.
Cabeamento de cobre
PROFINET sobre cobre utiliza cabeamento Ethernet industrial com características adequadas ao ambiente. Condutores, blindagem, categoria, flexibilidade e conectores variam conforme instalação fixa, móvel ou sujeita a vibração.
Conectores RJ45 industriais são comuns em painéis. M12 pode ser utilizado em campo e ambientes mais severos. Pinagem e codificação precisam ser compatíveis.
A certificação do enlace deve utilizar limites apropriados ao sistema e ao cabo. Continuidade simples não demonstra perda, retorno, NEXT ou integridade da blindagem.
O Cabeamento Estruturado Industrial precisa considerar trajetos, conectores, aterramento, raio de curvatura e manutenção.
Fibra óptica
Fibra amplia distância, oferece isolamento galvânico e reduz suscetibilidade a interferência. Pode ser utilizada entre painéis, áreas e células.
Tipo de fibra, comprimento de onda, conector e orçamento óptico precisam ser compatíveis. Conversores genéricos podem não oferecer diagnóstico ou comportamento de recuperação adequado.
Redundância óptica depende de rotas físicas independentes. Duas fibras no mesmo cabo não protegem contra rompimento do trajeto.
Ensaios de perda e, quando necessário, OTDR devem compor o aceite.
PROFINET wireless
Redes sem fio podem transportar PROFINET em aplicações específicas, como equipamentos móveis, desde que latência, cobertura, mobilidade e interferência sejam controladas.
Wi-Fi compartilha o meio e está sujeito a variações. O ciclo deve possuir margem compatível, e a aplicação precisa tolerar perda e roaming.
Segurança wireless, planejamento de canais e cobertura fazem parte da arquitetura. Uma rede corporativa existente não deve ser reutilizada sem análise.
Aplicações de movimento ou segurança podem impor limitações adicionais.
Perfis de aplicação
PROFIdrive padroniza funções de acionamentos. PROFIsafe permite comunicação de segurança funcional sobre o canal padrão. PROFIenergy oferece mecanismos associados à gestão de energia.
Perfis facilitam interoperabilidade funcional, mas dependem de suporte consistente entre controlador, dispositivo e ferramenta.
Versão e conformidade precisam ser verificadas. Dois equipamentos com o mesmo perfil podem oferecer subconjuntos diferentes.
A especificação deve indicar funções necessárias e critérios de teste.
Diagnóstico PROFINET
O diagnóstico inclui estado de comunicação, módulos, submódulos, canais, portas e topologia. Alarmes podem indicar falha, manutenção requerida ou discrepância de configuração.
Switches gerenciáveis fornecem contadores de erros, descartes, estado de link, temperatura e fontes. SNMP pode integrar esses indicadores ao monitoramento central.
O controlador deve disponibilizar diagnóstico ao SCADA sem transformar cada detalhe em alarme crítico. A severidade precisa refletir impacto operacional.
Ferramentas de análise podem comparar topologia, nomes, ciclo e carga. Captura de pacotes complementa o diagnóstico, mas exige conhecimento do protocolo.
Integração com SCADA
O SCADA normalmente acessa variáveis por meio do controlador, servidor OPC ou gateway. O SCADA no setor elétrico e industrial depende de qualidade e estado de comunicação, não apenas do valor.
Quando um IO-Device falha, a aplicação deve marcar dados como inválidos. Manter o último valor sem indicação pode induzir decisão incorreta.
Alarmes de rede precisam ser correlacionados com alarmes de processo. A perda de um switch pode explicar falhas de vários dispositivos.
Diagnósticos detalhados podem ser enviados a sistemas de manutenção, enquanto a operação recebe mensagens resumidas e acionáveis.
Integração com OPC UA e MQTT
OPC UA pode modelar dados adquiridos pelo controlador e disponibilizá-los a SCADA, historiadores e aplicações.
MQTT pode distribuir dados para analytics e aplicações desacopladas. Essas tecnologias atuam em camadas diferentes da comunicação PROFINET IO.
A integração deve preservar qualidade, timestamp e estado da origem. Um broker ou servidor não deve apresentar dados antigos como atuais.
Comandos corporativos não devem alcançar diretamente IO-Devices sem arquitetura e autorização específicas.
PROFINET e PROFIBUS
PROFIBUS é um fieldbus serial consolidado. PROFINET utiliza Ethernet industrial e oferece maior largura de banda, topologias flexíveis e integração ampliada com diagnóstico de rede.
A migração não é apenas troca de cabo. PROFIBUS utiliza endereços e GSD; PROFINET utiliza nomes de dispositivos, IP, GSDML, switches e diagnóstico Ethernet.
Segmentos PROFIBUS podem ser integrados por proxies ou gateways. Essa abordagem permite modernização gradual.
A escolha deve considerar base instalada, ciclo de vida, disponibilidade, desempenho e competência da equipe. O artigo sobre PROFIBUS aprofunda o barramento legado e seus critérios físicos.
A conectividade Ethernet amplia a capacidade de integração e também a superfície de exposição.
Segmentação, matriz de fluxos, hardening, controle de acesso, serviços de gestão e estações de engenharia precisam compor uma arquitetura de segurança OT.
Segurança cibernética
PROFINET opera sobre Ethernet industrial e precisa de segmentação, hardening, controle de acesso e gestão de mudanças. A proteção não deve depender de uma VLAN isolada.
Portas não utilizadas precisam ser desabilitadas ou controladas. Serviços de gestão, interfaces web e protocolos auxiliares devem ser limitados às origens autorizadas.
O RADIUS e 802.1X pode apoiar controle de acesso em switches compatíveis, mas a implantação precisa prever dispositivos legados e contingência.
Acesso remoto deve passar por VPN, MFA e jump server. Estações de engenharia precisam de hardening, backup e controle de privilégios.
Segmentação e DMZ
A rede de controle deve ser separada de redes corporativas, vídeo, visitantes e serviços sem relação operacional.
Firewalls industriais controlam os fluxos entre zonas. A matriz deve indicar origem, destino, protocolo, porta, direção e responsável.
Uma DMZ entre TI e OT pode hospedar servidores de integração, proxies, historiadores e serviços de atualização.
Descoberta e comunicação local do PROFINET não devem ser estendidas indiscriminadamente para outros domínios.
Monitoramento e gestão
Monitoramento deve incluir disponibilidade, erros de porta, descartes, utilização, topologia, fontes, temperatura e redundância.
Uma plataforma como Zabbix pode utilizar SNMP e outros mecanismos para acompanhar switches e servidores. Diagnóstico de IO-Devices continua sendo obtido pelo controlador e ferramentas específicas.
Syslog centraliza eventos de switches e firewalls. O sincronismo por servidor NTP permite correlacionar falhas.
A plataforma deve conhecer dependências para evitar tempestades de alarmes quando um elemento comum falha.
Sincronismo de tempo
NTP atende logs, servidores e muitas aplicações de supervisão. PTP é utilizado quando a aplicação exige sincronismo mais preciso.
PROFINET IRT e aplicações de movimento possuem mecanismos de sincronização próprios. A arquitetura deve distinguir horário operacional, tempo de evento e sincronismo de ciclo.
Switches transparent clock ou boundary clock podem ser necessários em determinadas redes PTP. Suporte nominal sem configuração correta não garante precisão.
Perda de sincronismo deve gerar diagnóstico e ser testada.
Projeto e documentação
O projeto deve incluir arquitetura física e lógica, topologia, switches, portas, VLANs, nomes, IPs, ciclos, classes, redundância, QoS e matriz de fluxos.
A documentação precisa registrar GSDMLs, versões, módulos, parâmetros, backups e ferramentas. Diagramas devem relacionar porta lógica e posição física.
A lista de dispositivos deve indicar IO-Controller, IO-Device, perfil, ciclo, tamanho de dados e criticidade.
O Projeto de Telecomunicações deve integrar automação, cabeamento, energia, segurança e monitoramento.
FAT
O Factory Acceptance Test valida configuração e funções antes da instalação. Pode utilizar dispositivos reais, simuladores ou bancadas.
O FAT deve verificar nomes, GSDML, módulos, ciclos, alarmes, diagnósticos, redundância e integração com controlador e SCADA.
Falhas de enlace, troca de dispositivo e reinicialização precisam ser ensaiadas. A configuração nominal não demonstra recuperação.
Resultados e versões devem ser congelados para comparação no SAT.
SAT e comissionamento
No SAT, a rede é validada na instalação definitiva. Cabeamento, switches, alimentação, topologia e interferência entram no ensaio.
Os testes mínimos incluem:
- certificação ou qualificação dos enlaces de cobre e fibra;
- confirmação de nomes, IPs, GSDML e módulos;
- comparação entre topologia planejada e descoberta por LLDP;
- medição de ciclo, jitter, carga e erros de porta;
- teste de MRP, fontes, uplinks e controladores redundantes;
- geração de alarmes e perda controlada de IO-Devices;
- bloqueio de acessos não autorizados e validação dos fluxos;
- verificação ponta a ponta no CLP, SCADA e monitoramento.
O Comissionamento e Aceite Técnico deve produzir evidências, parâmetros medidos e pendências.
O aceite deve comprovar a comunicação cíclica e o comportamento durante contingências.
Cabeamento, nomes, GSDML, ciclo, jitter, topologia, MRP, perda de dispositivos, failover e integração com SCADA precisam ser testados com critérios mensuráveis.
Diagnóstico de falhas
Quando o dispositivo não entra em operação, verifique nome, IP, GSDML, estrutura de módulos e relação com o IO-Controller.
Perdas intermitentes podem estar relacionadas a cabo, conector, alimentação, loop, tempestade, sobrecarga ou erro de switch. Ping isolado não comprova comunicação cíclica.
Topologia divergente aponta cabos ou portas trocados. Diagnósticos de módulo indicam configuração ou falha local. Erros em várias estações sugerem componente comum.
Capturas devem observar quadros RT, DCP, LLDP, alarmes e tráfego concorrente. A análise precisa considerar ciclo e sequência, não apenas volume.
Migração de PROFIBUS para PROFINET
A migração começa pelo inventário da rede existente. Dispositivos, GSDs, ciclos, diagnósticos, peças sobressalentes e interfaces precisam ser conhecidos.
Gateways e proxies permitem manter segmentos PROFIBUS enquanto o backbone e controladores migram para PROFINET.
Equipamentos críticos podem ser substituídos por etapas, com janela e plano de retorno. Dados e diagnósticos devem ser comparados antes e depois.
A equipe precisa desenvolver competências em Ethernet, switches, IP, captura, segurança e monitoramento. A modernização tecnológica sem preparação operacional cria dependência do integrador.
Erros comuns
Erros frequentes incluem usar switches corporativos sem avaliar ambiente e funções, montar linhas extensas com dispositivos que interrompem o tráfego quando desligados e criar anéis sem protocolo de redundância.
Também são comuns nomes duplicados, GSDML incompatível, VLANs que bloqueiam descoberta, QoS inconsistente e tráfego de vídeo compartilhado sem controle.
Outro erro é considerar duas portas do mesmo dispositivo como redundância. Elas podem pertencer ao mesmo switch interno, alimentação e domínio de falha.
Por fim, o aceite não deve se limitar ao ping. Comunicação cíclica, jitter, diagnóstico, failover, segurança e aplicação final precisam ser ensaiados.
Conclusão
PROFINET combina Ethernet industrial, comunicação em tempo real, engenharia de dispositivos, diagnóstico e perfis de automação. Sua flexibilidade permite integrar controle, manutenção e supervisão em uma infraestrutura comum.
Essa flexibilidade exige projeto disciplinado. IO-Controller, IO-Devices, GSDML, nomes, switches, topologia, QoS, redundância e segurança precisam ser tratados como um sistema. Quando a rede é documentada e comissionada ponta a ponta, PROFINET oferece desempenho e diagnóstico adequados a aplicações críticas sem transformar a automação em uma rede Ethernet genérica.
Referências técnicas
[1] PROFIBUS & PROFINET INTERNATIONAL. PROFINET System Description: Technology and Application. Karlsruhe: PI.
[2] PROFIBUS & PROFINET INTERNATIONAL. PROFINET Design Guideline. Karlsruhe: PI.
[3] PROFIBUS & PROFINET INTERNATIONAL. PROFINET Installation Guideline. Karlsruhe: PI.
[4] PROFIBUS & PROFINET INTERNATIONAL. PROFINET Commissioning Guideline. Karlsruhe: PI.
[5] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 61158 series — Industrial communication networks — Fieldbus specifications.
[6] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 61784-2 — Industrial communication networks — Additional profiles for ISO/IEC/IEEE 8802-3 based real-time networks.
[7] IEEE. IEEE 802.3 — Ethernet.
[8] IEEE. IEEE 802.1AB — Station and Media Access Control Connectivity Discovery.
[9] NATIONAL INSTITUTE OF STANDARDS AND TECHNOLOGY. NIST SP 800-82 Rev. 3 — Guide to Operational Technology Security. Gaithersburg, 2023.
[10] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 62443 series — Security for industrial automation and control systems.
Perguntas frequentes
PROFINET é um padrão de Ethernet industrial para comunicação entre controladores, dispositivos de campo, acionamentos e sistemas de automação.
O IO-Controller executa a aplicação e gerencia a periferia. O IO-Device fornece entradas, saídas, estados e funções de campo.
RT atende a maioria das aplicações de tempo real industrial. IRT adiciona sincronismo e jitter reduzido para aplicações como controle de movimento.
É o arquivo XML que descreve módulos, dados, parâmetros, diagnósticos e recursos de um IO-Device para a ferramenta de engenharia.
Sim, mas o nome do dispositivo é central na identificação e na atribuição inicial. DCP é usado para descoberta e configuração local.
Depende de ambiente, ciclo, topologia, diagnóstico e redundância. Recursos como LLDP, QoS, MRP, SNMP e alimentação redundante podem ser necessários.
Sim, quando combinado com protocolo de redundância como MRP e equipamentos compatíveis.
Pode substituir em modernizações, mas a migração exige revisão de dispositivos, engenharia, switches, nomes, diagnóstico e segurança.
A segurança depende de segmentação, hardening, controle de acesso, firewalls, gestão de mudanças e proteção das estações de engenharia.
Devem ser testados cabeamento, nomes, GSDML, topologia, ciclo, jitter, diagnósticos, redundância, segurança e integração ponta a ponta.
Materiais técnicos complementares
Soluções relacionadas
- Redes Industriais
- Sistemas SCADA
- Sistemas Digitais de Supervisão e Controle
- Cabeamento Estruturado Industrial
- Zabbix — Monitoramento de Infraestrutura
Serviços relacionados
Protocolos, arquitetura e integração
- Redes industriais: protocolos, arquitetura e SCADA
- PROFIBUS: DP, PA, topologia e diagnóstico
- OPC UA: segurança e integração industrial
- MQTT: broker, QoS e segurança industrial
- Servidor NTP em redes industriais
Segurança, monitoramento e operação
