Entenda os critérios técnicos de projeto de malha de aterramento, sua relação com SPDA, equipotencialização, DPS, medição, laudo e documentação de engenharia.
Confira!

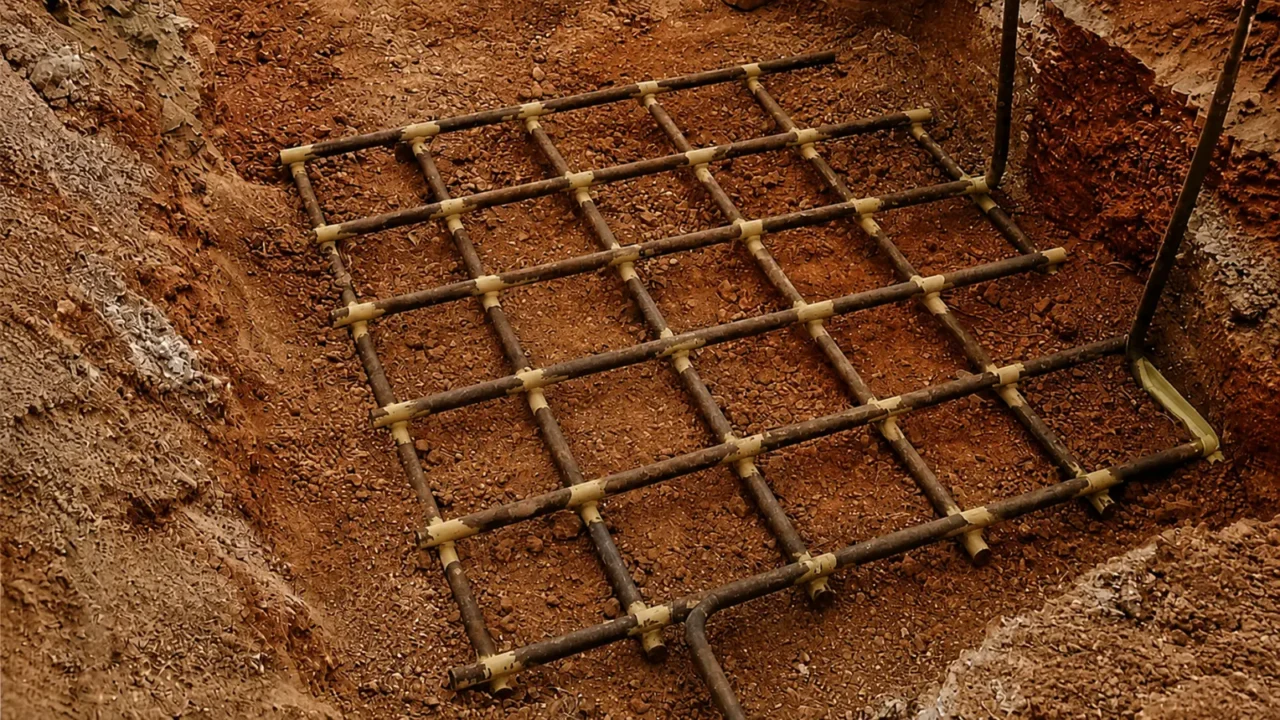

O que é malha de aterramento?
A malha de aterramento é uma configuração de sistema de aterramento formada por condutores, eletrodos, conexões e pontos de equipotencialização interligados para criar uma referência elétrica comum e permitir a dissipação de correntes para o solo em condições previstas de projeto.
Ela também é chamada de malha de terra, especialmente em contextos industriais, subestações, SPDA, áreas externas e infraestrutura elétrica de maior porte. Apesar disso, o termo não deve ser confundido com uma simples sequência de hastes cravadas no solo. Uma malha exige critério técnico, definição de geometria, pontos de conexão, materiais, profundidade, inspeção, continuidade elétrica e documentação.
Na prática, a malha de aterramento pode atender diferentes finalidades: proteção contra descargas atmosféricas, proteção contra choques elétricos, equipotencialização, proteção contra surtos, referência funcional para sistemas eletrônicos, integração de estruturas metálicas e apoio à segurança operacional de instalações críticas.
Malha de aterramento não é apenas “mais hastes”
Um erro comum é tentar corrigir problemas de aterramento apenas adicionando hastes, sem avaliar a finalidade do sistema. Em muitos casos, a melhoria não depende apenas de quantidade de eletrodos, mas de integração entre condutores, solo, equipotencialização, pontos de conexão, interface com SPDA e compatibilidade com a instalação elétrica.
Por isso, a malha deve ser entendida como parte de um sistema. Ela precisa ser projetada, documentada, inspecionada e medida conforme a finalidade técnica.
Diferença entre aterramento, malha e equipotencialização
O aterramento é o conceito mais amplo: ligação intencional de partes de uma instalação ao solo ou a uma referência elétrica. A malha de aterramento é uma forma física de organizar esse sistema por meio de condutores e eletrodos interligados. A equipotencialização busca reduzir diferenças de potencial entre partes condutivas, estruturas metálicas, sistemas elétricos e elementos conectados.
Esses conceitos se complementam. Uma malha sem equipotencialização adequada pode deixar diferenças de potencial relevantes. Da mesma forma, uma equipotencialização mal documentada pode comprometer a rastreabilidade da instalação.
Critérios técnicos para adoção da malha de aterramento
A adoção de uma malha de aterramento deve resultar de uma necessidade técnica identificada no projeto, na vistoria, no laudo ou na análise da instalação. O critério não é comercial nem padronizado: depende da finalidade do sistema, do risco, do ambiente, da infraestrutura existente e das interfaces elétricas envolvidas.
A malha pode ser necessária em projetos de SPDA, subestações, indústrias, áreas externas, edifícios com infraestrutura crítica, sistemas fotovoltaicos, telecomunicações, automação, data centers, centros logísticos, galpões e instalações com grande quantidade de estruturas metálicas ou equipamentos sensíveis.
SPDA e proteção contra descargas atmosféricas
Em sistemas de proteção contra descargas atmosféricas, a malha de aterramento pode atuar como parte da infraestrutura de dissipação e equipotencialização. Ela se relaciona com captores, descidas, conexões, caixas de inspeção, estruturas metálicas e dispositivos de proteção contra surtos.
O sistema não deve ser avaliado apenas por um ponto de medição. É necessário entender como as descidas se conectam, como a energia é distribuída, quais elementos metálicos estão integrados e como a instalação será inspecionada ao longo do tempo.
Subestações e ambientes industriais
Em subestações e ambientes industriais, a malha de terra costuma ter papel ainda mais crítico. Dependendo do caso, podem ser relevantes temas como tensões de passo e toque, correntes de falta, continuidade elétrica, interligação de massas, estruturas metálicas, cercas, equipamentos, barramentos e áreas de circulação.
Esse tipo de aplicação pode demandar estudos específicos e não deve ser tratado como solução padronizada.
Sistemas eletrônicos e infraestrutura sensível
CFTV, controle de acesso, telecomunicações, automação, data centers e sistemas eletrônicos sensíveis dependem de aterramento, equipotencialização e proteção contra surtos bem coordenados. Uma malha mal integrada pode não resolver problemas de surtos, ruídos, falhas intermitentes ou diferenças de potencial entre sistemas.
Nesses casos, a análise precisa considerar a instalação elétrica, o DPS, os caminhos de cabos, as estruturas metálicas, os racks, os quadros e a interface com SPDA.
Critérios de projeto da malha de aterramento
O projeto de uma malha de aterramento começa pela definição da finalidade do sistema. Uma malha para SPDA, uma malha para subestação, uma malha para infraestrutura eletrônica e uma malha para adequação predial podem ter critérios diferentes.
O projeto deve considerar levantamento técnico, dados da edificação, informações de solo quando necessárias, interferências existentes, pontos de conexão, materiais, inspeção futura, documentação e integração com outros sistemas.
Premissas de projeto
Entre as premissas que podem orientar o projeto estão: finalidade do aterramento, tipo de instalação, área disponível, pontos de descida do SPDA, estruturas metálicas, localização de quadros elétricos, DPS, eletrodos existentes, caixas de inspeção, restrições físicas, acesso para manutenção e histórico de intervenções.
Quando a instalação já existe, também é importante analisar laudos anteriores, medições, registros fotográficos, projetos antigos, alterações de cobertura, reformas e ampliações.
Componentes principais
Uma malha de aterramento pode incluir condutores enterrados, eletrodos verticais, conexões, caixas de inspeção, barramentos de equipotencialização, pontos de interligação com estruturas metálicas e condutores de conexão com descidas do SPDA ou quadros elétricos.
A seleção de materiais deve considerar durabilidade, compatibilidade, corrosão, facilidade de inspeção, método de conexão e condições do solo. Soluções improvisadas podem dificultar manutenção e comprometer a confiabilidade documental.
Continuidade e conexões
A continuidade elétrica e a qualidade das conexões são pontos críticos. Uma malha pode ter geometria adequada, mas apresentar falhas por conexões mal executadas, corrosão, ausência de inspeção, rompimentos ou interferências posteriores.
Por isso, o projeto deve prever pontos de inspeção e orientar a documentação da execução, para que futuras medições e vistorias tenham rastreabilidade.
Relação com laudo e medição de aterramento
A medição de aterramento é uma evidência técnica importante, mas não substitui projeto, inspeção ou análise completa da malha. O valor medido precisa ser interpretado conforme método, pontos avaliados, condições de campo e finalidade do sistema.
Um laudo de aterramento deve explicar o que foi medido, como foi medido, quais limitações existiram e como os resultados se relacionam com o sistema avaliado.
Medição não é diagnóstico completo
A medição pode indicar comportamento elétrico em determinadas condições, mas não revela sozinha a qualidade de todas as conexões, a integridade de todos os condutores, a compatibilidade com SPDA ou a documentação do sistema.
Por isso, em sistemas críticos, a medição deve ser combinada com inspeção visual, análise documental e avaliação das interfaces com equipotencialização e DPS.
Laudo pode indicar necessidade de projeto
Quando um laudo identifica pendências, ausência de documentação, resultados incompatíveis ou falhas de integração, pode ser necessário elaborar um projeto de adequação. Nesse caso, a malha existente deve ser analisada antes da proposição de correções.
Adicionar eletrodos sem projeto pode mascarar o problema e não resolver a causa técnica.
Falhas de especificação e execução
Os problemas mais frequentes estão ligados a ausência de projeto, execução sem registro, conexões inacessíveis, falta de equipotencialização, uso de materiais inadequados, documentação incompleta e interpretação isolada de medições.
Correção sem diagnóstico do sistema
Um erro recorrente é tratar o aterramento como item isolado. Em SPDA e instalações elétricas, a malha interage com estruturas metálicas, descidas, quadros, DPS, cabos, equipamentos e demais sistemas da edificação.
Sem essa visão integrada, a correção pode ser parcial ou tecnicamente insuficiente.
Execução sem documentação
A ausência de documentação compromete manutenção, laudos futuros, auditorias e regularização. O registro deve indicar localização de condutores, eletrodos, caixas de inspeção, pontos de conexão, materiais utilizados e eventuais limitações encontradas em campo.
Uma malha enterrada sem documentação se torna difícil de verificar, manter e adequar.
Medição como critério único de avaliação
A medição é relevante, mas não deve ser o único critério. A instalação pode apresentar valor aparentemente aceitável em um ponto e ainda ter falhas de continuidade, ausência de equipotencialização, conexões ruins ou documentação insuficiente.
Especificação técnica e contratação
Para contratar projeto, inspeção ou adequação de malha de aterramento, é necessário definir claramente a finalidade técnica do serviço. A demanda pode estar vinculada a SPDA, instalação elétrica, subestação, sistema fotovoltaico, data center, equipamentos sensíveis ou regularização documental.
Essa definição orienta o escopo, os documentos necessários, as medições aplicáveis e os critérios de aceitação.
Informações técnicas de entrada
Antes de contratar, é recomendável reunir projetos existentes, laudos anteriores, relatórios de medição, fotos de caixas de inspeção, informações sobre reformas, localização de quadros, plantas, registros de SPDA, histórico de manutenção e exigências recebidas de auditoria ou seguradora.
Com esses dados, a engenharia consegue avaliar se o caso exige laudo, medição, projeto, vistoria, adequação ou uma combinação desses serviços.
Entregáveis esperados
Dependendo do escopo, os entregáveis podem incluir memorial técnico, planta, detalhe construtivo, diagrama, lista de materiais, critérios de execução, relatório de vistoria, laudo de medição, matriz de pendências e recomendações de adequação.
O importante é que a documentação seja coerente com o serviço realizado e permita continuidade técnica no futuro.
Relação com normas técnicas
A malha de aterramento pode estar vinculada a diferentes normas e contextos técnicos. Em SPDA, a referência principal é a ABNT NBR 5419. Em instalações elétricas de baixa tensão, a NBR 5410 é fundamental. Em subestações, outros critérios específicos podem ser necessários conforme o tipo de instalação e o nível de tensão.
NBR 5419 e SPDA
A NBR 5419 orienta a proteção contra descargas atmosféricas. Quando a malha está vinculada ao SPDA, ela deve ser considerada dentro do conjunto formado por captação, descidas, aterramento, equipotencialização e medidas de proteção contra surtos.
NBR 5410 e instalações elétricas
A NBR 5410 se relaciona com proteção contra choques, esquemas de aterramento, equipotencialização e segurança em instalações elétricas de baixa tensão. A interface entre instalação elétrica e malha de aterramento deve ser analisada com cuidado.
Subestações e sistemas críticos
Em subestações e ambientes críticos, a análise da malha pode envolver critérios adicionais, como tensões de passo e toque, correntes de falta, continuidade, gradientes de potencial e proteção de pessoas e equipamentos.
Conclusão
A malha de aterramento é um elemento técnico importante, mas só funciona adequadamente quando faz parte de um sistema projetado, documentado, inspecionado e integrado com a instalação elétrica, SPDA, equipotencialização e proteção contra surtos.
Para empresas, condomínios e indústrias, o caminho tecnicamente adequado é tratar a malha como parte de um processo de engenharia: levantamento, projeto, documentação, execução controlada, medição, laudo e manutenção técnica ao longo do ciclo de vida da instalação.
Referências técnicas
[1] A3A Engenharia. Projeto de Aterramento Conforme a NBR 5419.
[2] A3A Engenharia. Sistema de aterramento de subestações: malha de terra, tensões de passo e toque.
[3] A3A Engenharia. Materiais para Aterramento: Critérios de Especificação e Normas Técnicas Aplicáveis.
[4] A3A Engenharia. Aterramento e Equalização de Potenciais.
[5] A3A Engenharia. Aterramento Elétrico.
Perguntas frequentes
É uma configuração de aterramento formada por condutores, eletrodos e conexões interligados para criar uma referência elétrica comum, dissipar correntes e apoiar equipotencialização conforme a finalidade do sistema.
Não. A haste é um tipo de eletrodo. A malha é um conjunto interligado de condutores, eletrodos, conexões e pontos de equipotencialização definidos por projeto.
Não necessariamente. A necessidade depende da finalidade técnica, do tipo de instalação, do SPDA, da infraestrutura elétrica, dos equipamentos protegidos e das exigências normativas aplicáveis.
A medição é uma evidência importante, mas não comprova sozinha a condição completa da malha. É necessário avaliar método, pontos medidos, continuidade, conexões, documentação, equipotencialização e integração com os demais sistemas.
Quando houver implantação nova, adequação relevante, integração com SPDA, subestação, sistemas críticos, equipamentos sensíveis, ausência de documentação ou necessidade de contratar execução com critérios técnicos definidos.
