O Aterramento é um sistema de proteção elétrica que conecta instalações e equipamentos diretamente ao solo através de condutores, garantindo a segurança ao desviar correntes indesejadas, como descargas elétricas e falhas, para a terra.
Mas o que é o “terra”? Qual a diferença entre terra, neutro, e massa? Quais são as normas que devo seguir para garantir um bom aterramento?
Neste eBook, serão abordados os fundamentos técnicos do sistema de aterramento, os diferentes tipos e configurações disponíveis, bem como as normas aplicáveis e as melhores práticas para projeto e instalação.
O aterramento precisa ser entendido como um sistema de engenharia
Um sistema de aterramento não se resume à instalação de uma haste no solo. Em uma instalação elétrica real, o desempenho depende da relação entre eletrodos, condutores de aterramento, condutores de proteção, equipotencialização, esquema de aterramento, dispositivos de proteção, características do solo, correntes de falta, proteção contra descargas atmosféricas e condições de operação.
A própria ABNT NBR 5410 determina que a infraestrutura de aterramento seja concebida de forma confiável, segura para as pessoas, capaz de conduzir correntes de falta sem danos e, quando aplicável, capaz de atender também às necessidades funcionais da instalação. A norma também estabelece a integração do aterramento com a equipotencialização principal e reconhece o uso conjunto da infraestrutura de aterramento com o SPDA.
Por isso, o eBook deve ser utilizado como porta de entrada para uma leitura sistêmica do tema. Para aprofundamento técnico, consulte também o artigo Aterramento Elétrico: função, tipos, NBR 5410, DPS, SPDA e laudo.
O que você encontra neste eBook
- conceitos de terra, neutro, massa, condutor de proteção e eletrodo de aterramento;
- funções do aterramento de proteção e do aterramento funcional;
- diferenças entre os esquemas TN, TT e IT e suas implicações para a proteção contra choques;

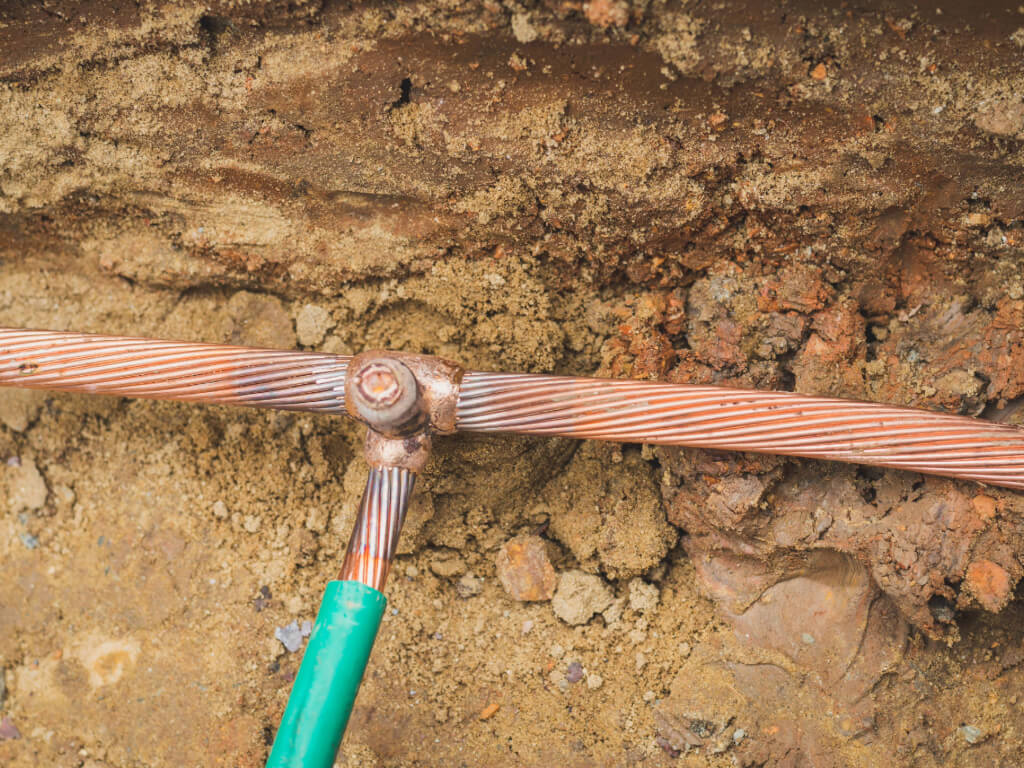

- infraestrutura de aterramento, eletrodos, malhas, hastes, condutores e conexões;
- equipotencialização principal e suplementar;
- parâmetros do solo, resistividade e sua influência no projeto;
- integração entre aterramento, SPDA e proteção contra surtos por DPS;
- critérios para medição, inspeção e validação do sistema;
- principais normas brasileiras aplicáveis ao projeto, aos materiais e aos ensaios;
- erros de interpretação que podem levar a soluções aparentemente simples, mas tecnicamente inadequadas.
Projeto de aterramento começa antes da escolha da haste
Em projetos que exigem avaliação mais rigorosa, o primeiro passo pode ser a caracterização elétrica do solo. A ABNT NBR 7117-1:2020 estabelece técnicas de sondagem geoelétrica e modelagem para obtenção de parâmetros utilizados em projetos de aterramento. O comportamento do solo varia com sua composição, estratificação, umidade, salinidade, temperatura e outras condições locais.
Isso significa que repetir uma solução usada em outra instalação, definir uma quantidade arbitrária de hastes ou assumir uma resistividade sem levantamento pode produzir um sistema incompatível com o desempenho requerido. Em instalações de maior porte — como plantas industriais, subestações, parques fotovoltaicos, parques eólicos e instalações extensas — a modelagem do solo passa a ter peso ainda maior.
Quando o objetivo é desenvolver ou revisar uma solução específica, a A3A Engenharia possui o serviço de Projeto de Aterramento, integrando levantamento, critérios elétricos, interfaces com SPDA, equipotencialização e documentação técnica.
Materiais, conexões e vida útil fazem parte do desempenho
A ABNT NBR 16254:2024 trata dos materiais utilizados em sistemas de aterramento e reforça que hastes, condutores e conexões devem ser selecionados e dimensionados considerando solicitações mecânicas, elétricas e térmicas, além dos efeitos de corrosão ao longo da vida útil.
Na prática, isso desloca a análise de “qual haste usar?” para questões de engenharia mais completas: material do eletrodo, compatibilidade eletroquímica, capacidade térmica, resistência mecânica, tipo de conexão, agressividade do ambiente, manutenção e possibilidade de inspeção. O artigo Materiais para Aterramento aprofunda esse processo de especificação.
Equipotencialização é parte essencial do sistema
O aterramento não deve ser tratado isoladamente da equipotencialização. A NBR 5410 estabelece a equipotencialização principal da edificação e prevê um Barramento de Equipotencialização Principal (BEP), responsável por integrar elementos condutivos relevantes à infraestrutura de aterramento.
Essa integração é fundamental tanto para a proteção contra choques quanto para o desempenho funcional de instalações com equipamentos eletrônicos, automação, telecomunicações e sistemas sensíveis a interferências eletromagnéticas. Veja também Equipotencialização ou Equalização de Potenciais e Esquemas de Aterramento TN, TT e IT.
Aterramento, SPDA e DPS precisam ser coordenados
A edição 2026 da ABNT NBR 5419 reforça a visão integrada da proteção contra descargas atmosféricas. O SPDA externo é composto pelos subsistemas de captação, descida e aterramento; o SPDA interno utiliza equipotencialização e distância de segurança para reduzir o risco de centelhamentos perigosos. A proteção dos sistemas elétricos e eletrônicos internos ainda envolve medidas de proteção contra surtos e coordenação de DPS.
Consequentemente, aterramento de proteção, aterramento do SPDA, equipotencialização e DPS não devem ser projetados como ilhas independentes. A integração entre essas disciplinas reduz incompatibilidades, melhora a rastreabilidade e permite avaliar de forma coerente proteção de pessoas, estruturas e equipamentos.
Para aprofundar essa interface, consulte o hub NBR 5419: SPDA, análise de risco, aterramento, DPS e documentação técnica, o artigo Aterramento de SPDA e a solução de Proteção contra Descargas Atmosféricas.
Um bom aterramento não é definido por um único valor de resistência
É comum encontrar referências genéricas a um valor fixo de resistência de aterramento como se ele, isoladamente, definisse a qualidade do sistema. Essa simplificação não representa adequadamente a engenharia de aterramento. O critério de desempenho depende da aplicação, do esquema de aterramento, das correntes envolvidas, da atuação das proteções, da equipotencialização, das tensões admissíveis e das normas específicas do sistema.
A ABNT NBR 15749 estabelece métodos para medir a resistência do sistema de aterramento e os potenciais na superfície do solo. A própria norma apresenta a medição de campo como instrumento para verificar a eficácia do sistema, identificar necessidade de alterações, avaliar tensões de passo e toque e apoiar tanto o comissionamento de instalações novas quanto a análise de instalações existentes.
Por isso, medir “quantos ohms deu” sem compreender a topologia do sistema, o método de ensaio, as interferências e o critério de aceitação pode gerar uma conclusão tecnicamente frágil. Veja o conteúdo Medição de Aterramento: laudo técnico, ART, NBR 5419 e NBR 5410 e o serviço de Laudo de Aterramento.
Quando o aterramento exige um estudo mais especializado?
O nível de aprofundamento depende do risco e da complexidade da instalação. Sistemas industriais extensos, subestações, instalações de missão crítica, ambientes com grande concentração de eletrônica, sistemas com SPDA, geração própria, múltiplas fontes ou histórico de falhas normalmente exigem avaliação além de uma inspeção visual ou medição pontual.
- Subestações: a malha deve ser analisada considerando correntes de falta, elevação de potencial e tensões de passo e toque; a ABNT NBR 15751 é uma referência específica para essa aplicação.
- SPDA: o aterramento integra o sistema externo e precisa ser compatibilizado com equipotencialização, descidas, estrutura e medidas de proteção contra surtos.
- Instalações brownfield: ausência de documentação ou sucessivas modificações pode exigir levantamento, medição, reconstrução da topologia e elaboração de As-Built antes de uma adequação.
- Infraestrutura crítica: aterramento funcional, EMC, UPS, geradores, automação, telecomunicações e proteção contra surtos devem ser avaliados de forma coordenada.
- Ampliações e retrofit: alterações de cargas, painéis, fontes, cabos, proteções ou arranjos podem exigir reavaliação do sistema de aterramento e da equipotencialização.
Principais normas e referenciais técnicos relacionados
- ABNT NBR 5410 — instalações elétricas de baixa tensão, aterramento, condutores de proteção e equipotencialização;
- ABNT NBR 7117-1:2020 — medição de resistividade do solo e modelagem geoelétrica para projetos de aterramento;
- ABNT NBR 15749 — medição de resistência de aterramento e potenciais na superfície do solo;
- ABNT NBR 15751 — sistemas de aterramento de subestações;
- ABNT NBR 16254:2024 — materiais para sistemas de aterramento;
- ABNT NBR 5419:2026 — proteção contra descargas atmosféricas, incluindo subsistema de aterramento, equipotencialização e proteção dos sistemas internos.
As edições vigentes e o acesso oficial às normas devem ser verificados no Catálogo ABNT.
Do conhecimento técnico ao diagnóstico da instalação
O eBook fornece uma visão introdutória e estruturada para compreender por que aterramento é uma disciplina de projeto, segurança e desempenho — e não apenas um componente físico. Quando existe uma instalação real a avaliar, o caminho técnico normalmente passa por levantamento, análise da documentação disponível, definição das fronteiras do sistema, inspeção, medições quando aplicáveis, diagnóstico das interfaces e, se necessário, projeto de adequação.
A A3A Engenharia atua nesse ciclo por meio da solução de Aterramento e Equipotencialização, dos serviços de Projeto de Aterramento e Medição e Laudo de Aterramento, além das interfaces com projeto, inspeção e adequação de SPDA.
