Entenda o que é rede lógica, como funciona, sua relação com rede física, VLANs, segmentação, endereçamento IP, projeto de rede e infraestrutura corporativa.

Confira!

Rede lógica é a forma como a comunicação entre dispositivos, usuários, sistemas e aplicações é organizada dentro de uma rede. Ela define endereçamento IP, VLANs, segmentação, roteamento, regras de acesso, serviços de rede, políticas de segurança, monitoramento e documentação.

Enquanto a rede física trata de cabos, racks, switches, patch panels, fibra óptica, infraestrutura seca e dispositivos instalados, a rede lógica define como esses elementos serão utilizados para permitir comunicação, controle, desempenho, segurança e operação.

Em ambientes corporativos, a rede lógica é decisiva para separar usuários, servidores, Wi-Fi, visitantes, CFTV IP, controle de acesso, automação, telefonia IP, dispositivos IoT e sistemas críticos. Por isso, ela deve ser planejada como parte do projeto de rede, da infraestrutura de rede e da solução de Conectividade e Rede Lógica.

O que é rede lógica?

Rede lógica é a organização funcional da comunicação em uma rede de computadores. Ela define como os dados circulam, quais dispositivos podem se comunicar, quais endereços serão utilizados, quais redes serão separadas, quais políticas serão aplicadas e como a operação será gerenciada.

Em uma rede corporativa, a rede lógica pode incluir:

  • plano de endereçamento IP;
  • VLANs;
  • sub-redes;
  • roteamento;
  • segmentação;
  • políticas de firewall;
  • controle de acesso;
  • serviços DNS e DHCP;
  • QoS;
  • monitoramento;
  • documentação;
  • regras de comunicação entre áreas e sistemas.

A rede lógica é invisível para o usuário comum, mas é ela que determina se a infraestrutura será organizada, segura, escalável e fácil de manter.

Rede lógica e rede física: qual a diferença?

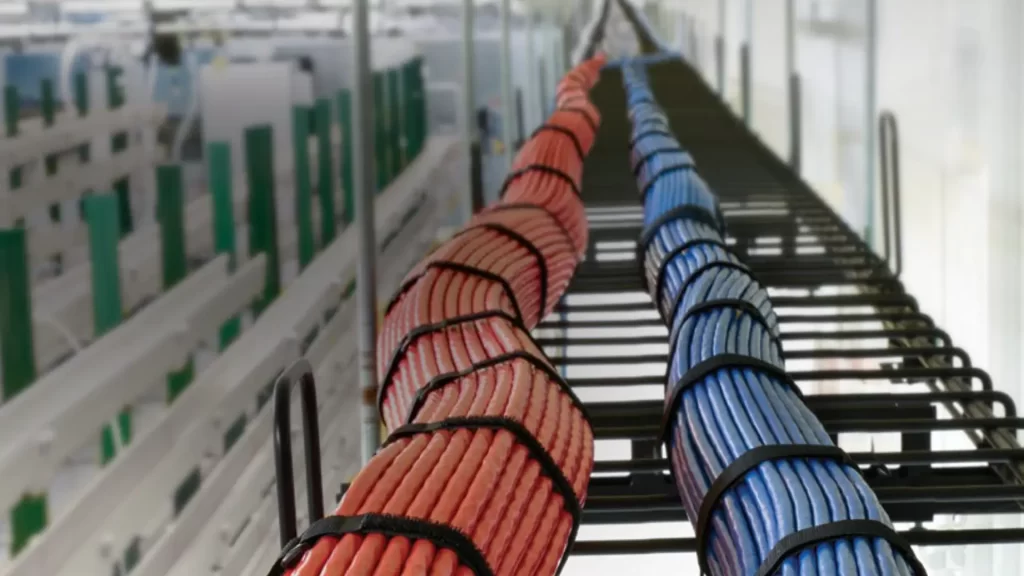

A rede física é composta pelos elementos tangíveis da infraestrutura: cabeamento estruturado, fibras ópticas, racks, switches, patch panels, DIOs, eletrocalhas, pontos de rede, access points e demais equipamentos.

A rede lógica é a organização da comunicação sobre essa infraestrutura. Ela define endereços, sub-redes, VLANs, rotas, regras, segmentação, políticas e serviços.

Na prática, uma depende da outra. Uma boa rede física sem organização lógica pode se tornar insegura e difícil de operar. Uma boa arquitetura lógica sem infraestrutura física adequada pode sofrer com falhas, gargalos, indisponibilidade e limitações de expansão.

Por isso, a rede lógica deve ser pensada em conjunto com o projeto de cabeamento estruturado e com a infraestrutura física da edificação.

Como funciona uma rede lógica?

A rede lógica funciona por meio de regras e estruturas que orientam o tráfego entre dispositivos e sistemas.

Quando um computador, câmera IP, servidor, controlador de acesso, telefone IP ou ponto de acesso Wi-Fi se conecta à rede, ele precisa pertencer a uma sub-rede, receber ou usar um endereço IP, seguir uma rota de comunicação e obedecer regras de acesso.

Essas regras podem ser simples em redes pequenas ou bastante estruturadas em redes corporativas. Em ambientes maiores, é comum separar a rede por função, localidade, criticidade ou tipo de sistema.

Exemplos de separação lógica incluem:

  • rede administrativa;
  • rede de servidores;
  • rede de visitantes;
  • rede de Wi-Fi corporativo;
  • rede de CFTV IP;
  • rede de controle de acesso;
  • rede de automação;
  • rede de dispositivos IoT;
  • rede de gerenciamento;
  • rede industrial.

Essa separação melhora segurança, desempenho, troubleshooting e governança.

Principais componentes de uma rede lógica

A rede lógica é formada por vários elementos técnicos. Os principais são endereçamento IP, VLANs, roteamento, segmentação, serviços de rede e políticas de segurança.

Endereçamento IP

O endereçamento IP define como os dispositivos são identificados na rede. Um plano de endereçamento bem organizado facilita expansão, documentação, troubleshooting, segmentação e integração entre áreas.

Em redes corporativas, o endereçamento deve evitar improvisos, sobreposição de faixas, sub-redes sem lógica e ausência de padrão por localidade, função ou criticidade.

VLANs

VLANs permitem criar separações lógicas em uma mesma infraestrutura física. Com elas, é possível separar tráfego de usuários, servidores, visitantes, câmeras, controladoras, automação e gerenciamento.

O uso de VLANs evita redes planas, reduz domínios de broadcast, melhora organização e permite aplicar políticas de segurança mais claras.

Roteamento

O roteamento define como redes diferentes se comunicam. Em uma rede segmentada, dispositivos em VLANs distintas normalmente precisam passar por roteadores, switches camada 3 ou firewalls para trocar dados.

Esse controle permite aplicar regras, filtros, priorização e rastreabilidade.

DNS, DHCP e serviços de rede

DNS e DHCP são serviços essenciais para operação. O DHCP distribui endereços IP e parâmetros de rede. O DNS resolve nomes para endereços, facilitando o acesso a sistemas e serviços.

Quando esses serviços são mal configurados, a rede pode apresentar falhas mesmo que os cabos e switches estejam funcionando.

Políticas de segurança

Políticas de segurança definem quem pode acessar o quê, em quais condições e por quais caminhos. Elas podem envolver firewalls, listas de controle de acesso, autenticação, segmentação, VPN, controle de portas e registros de eventos.

Rede lógica, VLANs e segmentação

A segmentação é uma das aplicações mais importantes da rede lógica. Ela organiza a comunicação por função, risco e criticidade.

Sem segmentação, todos os dispositivos ficam próximos demais do ponto de vista lógico. Isso aumenta risco de acesso indevido, propagação de falhas, dificuldade de diagnóstico e exposição de sistemas críticos.

Com segmentação, é possível separar, por exemplo:

  • usuários administrativos;
  • visitantes;
  • servidores;
  • câmeras IP;
  • controle de acesso;
  • automação predial;
  • equipamentos de rede;
  • dispositivos IoT;
  • ambientes industriais.

O artigo sobre Segmentação de Rede aprofunda esse tema.

Rede lógica em ambientes corporativos

Em empresas, a rede lógica deve refletir a forma como a organização opera. Departamentos, sistemas, níveis de acesso, aplicações críticas, dispositivos móveis, segurança eletrônica e integrações precisam ser considerados.

Uma rede corporativa pode ter requisitos como:

  • acesso seguro à internet;
  • separação entre rede interna e visitantes;
  • Wi-Fi corporativo;
  • integração com sistemas em nuvem;
  • CFTV IP;
  • controle de acesso;
  • telefonia IP;
  • servidores locais;
  • VPN;
  • monitoramento;
  • logs e rastreabilidade;
  • disponibilidade e redundância.

A rede lógica ajuda a transformar esses requisitos em uma arquitetura gerenciável.

Rede lógica para CFTV IP, controle de acesso, Wi-Fi e automação

Sistemas conectados à rede não devem ser tratados como dispositivos isolados. Câmeras IP, controladoras, leitores, access points, sensores e equipamentos de automação exigem endereçamento, segmentação, PoE, regras de acesso, monitoramento e documentação.

Uma câmera IP, por exemplo, pode precisar se comunicar com servidores de gravação, estações de monitoramento e plataformas de gestão, mas não deve necessariamente ter acesso livre à rede administrativa.

Um sistema de controle de acesso pode precisar se comunicar com controladoras, servidores, diretórios corporativos, plataformas de visitantes e sistemas de segurança, mantendo regras claras de comunicação.

A rede lógica permite organizar essas relações de forma segura e previsível.

Projeto de rede lógica

Um projeto de rede lógica define como a comunicação será organizada antes da implantação ou correção da rede.

Esse projeto pode incluir:

  • levantamento da rede existente;
  • diagrama lógico;
  • plano de endereçamento IP;
  • matriz de VLANs;
  • matriz de comunicação entre redes;
  • políticas de segmentação;
  • regras de firewall;
  • requisitos de DNS e DHCP;
  • critérios de roteamento;
  • integração com Wi-Fi, CFTV IP, controle de acesso e automação;
  • documentação dos ativos;
  • critérios de validação.

O projeto de rede lógica deve dialogar com o design de arquitetura de rede e com o Projeto de Rede.

Relação entre rede lógica e infraestrutura de rede

A rede lógica depende da infraestrutura de rede para funcionar corretamente. VLANs, segmentação, roteamento, Wi-Fi, CFTV IP e controle de acesso dependem de switches, firewalls, roteadores, access points, cabeamento, racks e backbone.

Se a infraestrutura física for fraca, mal documentada ou subdimensionada, a rede lógica fica limitada. Por outro lado, se a lógica for mal planejada, a infraestrutura pode ficar insegura, confusa e difícil de operar.

Por isso, a rede lógica deve ser tratada em conjunto com a Infraestrutura de Rede e com a solução de Conectividade e Rede Lógica.

Rede lógica e Cisco

Em ambientes baseados em Cisco, a rede lógica pode envolver switches Catalyst, soluções Meraki, controladoras, firewalls, SD-WAN, políticas de acesso, segmentação, VLANs, monitoramento e automação.

A escolha da tecnologia deve ser consequência da arquitetura. Antes de definir uma plataforma, é necessário compreender requisitos de disponibilidade, segurança, operação, crescimento, Wi-Fi, conectividade entre sites, monitoramento e integração com a infraestrutura física.

Esse tema será aprofundado na futura página de solução Rede Cisco para Empresas, que deverá tratar a tecnologia Cisco como plataforma para redes corporativas, e não apenas como catálogo de equipamentos.

Documentação da rede lógica

A documentação é essencial para operação, auditoria e expansão.

Uma documentação mínima pode incluir:

  • diagrama lógico;
  • plano de endereçamento IP;
  • lista de VLANs;
  • matriz de comunicação;
  • mapa de portas e ativos;
  • regras de firewall;
  • serviços DNS e DHCP;
  • documentação de Wi-Fi;
  • documentação de CFTV IP e controle de acesso;
  • registros de configuração;
  • critérios de validação;
  • documentação as built.

Sem documentação, a rede passa a depender de conhecimento informal, o que aumenta risco em manutenção, troubleshooting, expansão e troca de fornecedores.

Erros comuns em rede lógica

Entre os erros mais frequentes estão:

  • manter todos os dispositivos na mesma rede;
  • não usar VLANs quando há diferentes tipos de tráfego;
  • misturar visitantes com rede interna;
  • misturar CFTV, controle de acesso e usuários sem critério;
  • não documentar endereços IP;
  • criar VLANs sem padrão;
  • deixar regras de firewall sem rastreabilidade;
  • não separar gerenciamento de equipamentos;
  • ignorar crescimento futuro;
  • não integrar rede lógica e cabeamento estruturado;
  • aceitar mudanças sem documentação.

Quando revisar ou projetar a rede lógica?

A revisão é recomendada quando a rede apresenta lentidão, falhas recorrentes, baixa documentação, crescimento desordenado, aumento de dispositivos, implantação de Wi-Fi corporativo, CFTV IP, controle de acesso, automação ou necessidade de maior segurança.

Também é recomendada em reformas, novas sedes, troca de switches, migração para nuvem, integração entre unidades e implantação de ambientes baseados em Cisco ou outras plataformas corporativas.

Conclusão

Rede lógica é a organização funcional da comunicação dentro de uma rede. Ela define endereçamento, VLANs, segmentação, roteamento, serviços, políticas, documentação e critérios de operação.

Em ambientes corporativos, a rede lógica é tão importante quanto a infraestrutura física. Sem ela, a rede pode funcionar, mas tende a ser insegura, difícil de manter e pouco escalável.

Por isso, rede lógica deve ser tratada como parte do projeto de rede, da infraestrutura de rede e da estratégia de conectividade da organização.

Referências técnicas

[1] Oppenheimer, Priscilla. Top-Down Network Design. 3rd ed. Cisco Press, 2010.

[2] Cisco Press — Top-Down Network Design: metodologia estruturada para análise de requisitos, design lógico, design físico, testes, otimização e documentação.

[3] ISO/IEC 11801 — Generic cabling for customer premises.

[4] ANSI/TIA-568 — Generic telecommunications cabling for customer premises.

[5] ANSI/TIA-606 — Administration standard for telecommunications infrastructure.

[6] ABNT NBR 14565 — Cabeamento estruturado para edifícios comerciais.

Perguntas frequentes
O que é rede lógica?

Rede lógica é a forma como a comunicação é organizada dentro da rede, incluindo endereçamento IP, VLANs, segmentação, roteamento, serviços de rede, políticas de acesso, monitoramento e documentação.

Qual a diferença entre rede lógica e rede física?

Rede física é composta por cabos, racks, switches, fibras e equipamentos. Rede lógica define como esses elementos serão usados, incluindo endereçamento, VLANs, rotas, políticas e segmentação.

O que é projeto de rede lógica?

É o planejamento técnico da organização lógica da rede, com diagrama lógico, plano de endereçamento IP, matriz de VLANs, políticas de segmentação, regras de comunicação e critérios de validação.

Rede lógica usa VLANs?

Sim. VLANs são uma das formas mais comuns de separar redes logicamente, mesmo quando os dispositivos usam a mesma infraestrutura física.

Por que a segmentação é importante na rede lógica?

A segmentação separa usuários, visitantes, servidores, CFTV IP, controle de acesso, automação e gerenciamento, melhorando segurança, desempenho, governança e troubleshooting.

Rede lógica deve ser documentada?

Sim. A documentação deve incluir diagrama lógico, plano de endereçamento IP, lista de VLANs, matriz de comunicação, regras de firewall, serviços de rede e documentação as built.

Qual a relação entre rede lógica e Cisco?

Em ambientes Cisco, a rede lógica pode envolver switches Catalyst, Meraki, VLANs, segmentação, políticas de acesso, monitoramento, SD-WAN e integração com a arquitetura corporativa.
