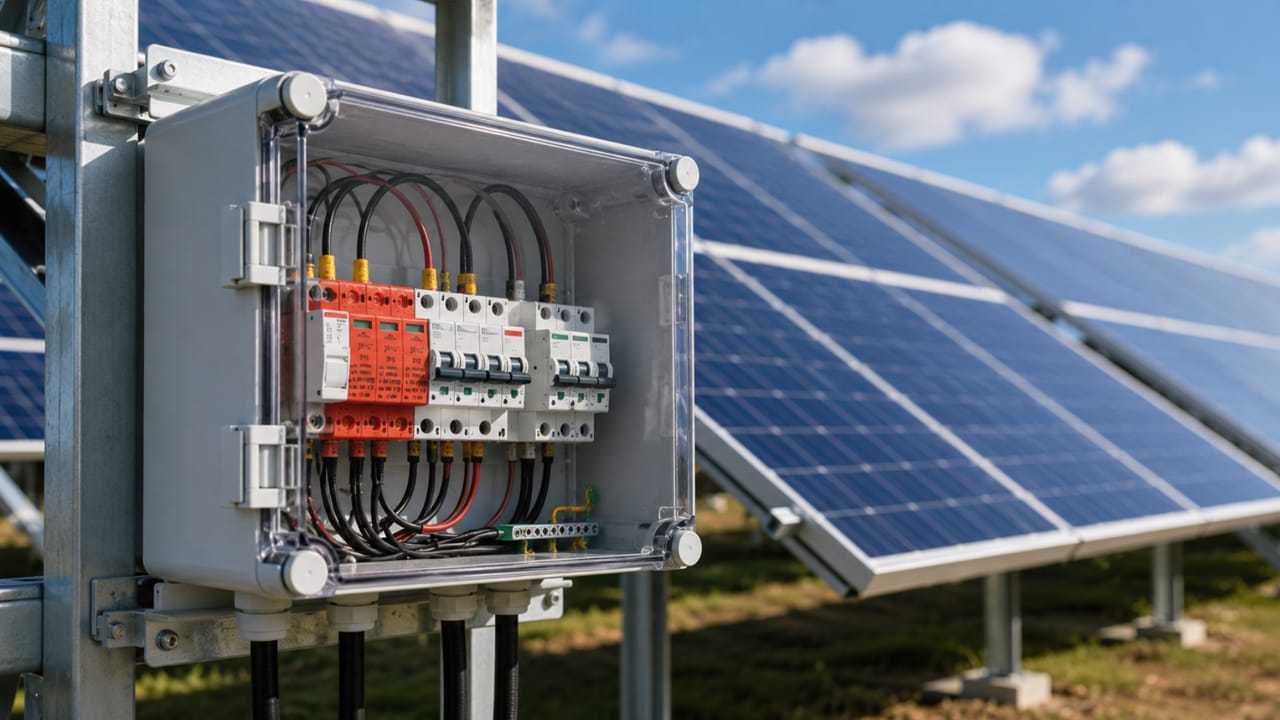

String box em sistemas fotovoltaicos: função, proteção, seccionamento e segurança elétrica

Entenda o que é string box, sua função em sistemas fotovoltaicos, diferenças entre string box CC e CA, DPS, fusíveis, seccionamento e segurança elétrica.

Confira!

String box é um dos componentes mais importantes para a proteção e organização elétrica de sistemas fotovoltaicos.

Embora muitas pessoas associem energia solar apenas aos painéis e ao inversor, a segurança do sistema depende também de dispositivos de proteção, seccionamento, cabos, aterramento, identificação e integração correta entre os circuitos.

Em sistemas fotovoltaicos, especialmente no lado de corrente contínua, a escolha e instalação da string box exigem atenção técnica. Corrente contínua, tensões elevadas, exposição externa, risco de surtos e necessidade de manutenção tornam esse ponto crítico.

Este artigo explica o que é string box, para que serve, qual a diferença entre string box CC e string box CA, quais componentes podem estar presentes e por que ela deve ser tratada como parte do projeto fotovoltaico, não como simples acessório.

O que é string box?

String box é um conjunto destinado a organizar, proteger e permitir o seccionamento de circuitos em sistemas fotovoltaicos.

O termo vem de “string”, que representa um conjunto de módulos fotovoltaicos conectados em série. Esses conjuntos geram energia em corrente contínua e precisam ser encaminhados de forma segura até o inversor.

A string box pode reunir dispositivos como DPS, fusíveis, chaves seccionadoras, barramentos, bornes, dispositivos de proteção e elementos de conexão, conforme o tipo de sistema e o projeto.

Ela funciona como um ponto de interface entre os arranjos fotovoltaicos, os cabos e os demais equipamentos do sistema.

Em muitos projetos, a string box é instalada próxima aos módulos ou em pontos estratégicos do caminho até o inversor. Sua função exata depende da arquitetura, da potência, do número de strings, do tipo de inversor, da distância dos cabos e dos requisitos de proteção.

Por isso, não existe uma string box universal para todas as instalações. Ela precisa ser especificada de acordo com o projeto.

Para que serve a string box em um sistema fotovoltaico

A principal função da string box é contribuir para proteção, organização e manutenção segura dos circuitos fotovoltaicos.

Ela pode ajudar a:

• organizar a chegada dos cabos das strings;
• proteger circuitos contra surtos elétricos;
• permitir seccionamento para manutenção;
• abrigar fusíveis quando aplicáveis;
• facilitar identificação de circuitos;
• reduzir improvisos na instalação;
• criar um ponto de conexão mais seguro;
• apoiar a conformidade técnica do sistema.

Em sistemas maiores, a string box também pode facilitar manutenção e diagnóstico, porque concentra pontos importantes da instalação.

Mas sua presença não garante segurança por si só. É necessário que os componentes internos estejam corretamente dimensionados, que o invólucro seja adequado ao ambiente e que a instalação siga o projeto.

Para entender como esse componente se encaixa no sistema completo, veja também Projeto fotovoltaico.

String box CC e string box CA: qual a diferença

Em sistemas fotovoltaicos, é comum encontrar referência a string box CC e string box CA.

String box CC está relacionada ao lado de corrente contínua do sistema, normalmente entre os módulos fotovoltaicos e o inversor.

String box CA está relacionada ao lado de corrente alternada, normalmente após o inversor, na interface com a instalação elétrica da unidade consumidora.

A diferença é importante porque corrente contínua e corrente alternada têm comportamentos elétricos diferentes.

No lado CC, os módulos podem manter tensão enquanto houver radiação solar. Isso exige dispositivos próprios para corrente contínua e cuidados específicos com seccionamento, arco elétrico, polaridade, conexões e proteção contra surtos.

No lado CA, os dispositivos seguem outra lógica de proteção e integração com a instalação elétrica em corrente alternada.

Usar componentes inadequados para o tipo de corrente é um erro grave. Um dispositivo apropriado para CA pode não ser adequado para CC.

Por isso, a string box deve ser especificada considerando o lado do sistema em que será instalada.

Componentes comuns: DPS, fusíveis, seccionadoras e barramentos

Os componentes de uma string box variam conforme o projeto, mas alguns elementos aparecem com frequência.

O DPS, dispositivo de proteção contra surtos, ajuda a proteger equipamentos contra sobretensões transitórias. Em sistemas fotovoltaicos, pode haver DPS no lado CC e no lado CA, conforme a análise técnica.

O fusível fotovoltaico pode ser usado para proteção de strings em determinadas configurações, especialmente quando há paralelismo e possibilidade de correntes reversas.

A chave seccionadora permite isolar circuitos para manutenção ou intervenção técnica, desde que seja especificada para a corrente e tensão adequadas.

Barramentos, bornes e conectores ajudam na organização elétrica interna e na conexão segura dos condutores.

O invólucro também é parte importante. Ele precisa ser adequado ao ambiente, à exposição, ao grau de proteção necessário, à temperatura, à radiação, à umidade e à forma de instalação.

Cada componente deve ser escolhido conforme tensão, corrente, tipo de sistema, ambiente, normas e estratégia de proteção.

Por que corrente contínua exige cuidado especial

O lado de corrente contínua de um sistema fotovoltaico exige atenção especial.

Ao contrário de muitos circuitos em corrente alternada, os módulos fotovoltaicos podem continuar gerando energia enquanto recebem luz. Isso significa que determinados trechos podem permanecer energizados mesmo após desligamentos parciais.

A corrente contínua também exige cuidado com arco elétrico, polaridade, conexões, seccionamento e dispositivos compatíveis.

Um seccionador ou DPS inadequado pode não atuar corretamente ou pode falhar em condições críticas.

Além disso, sistemas fotovoltaicos costumam ter cabos em áreas externas, sujeitos a calor, umidade, radiação solar, intempéries e esforços mecânicos.

Esses fatores reforçam a necessidade de especificação correta, instalação cuidadosa e manutenção preventiva.

A string box CC deve ser pensada dentro desse contexto, como parte da segurança elétrica do arranjo fotovoltaico.

Para aprofundar a proteção contra surtos nesse tipo de sistema, veja Proteção contra surtos em sistemas fotovoltaicos.

String box, inversor solar e arranjos fotovoltaicos

A string box precisa ser compatível com os arranjos fotovoltaicos e com o inversor solar.

O número de strings, a tensão de circuito aberto, a corrente de curto-circuito, a quantidade de entradas do inversor, o número de MPPTs e a configuração dos módulos influenciam a especificação.

Se a string box for mal dimensionada, podem surgir problemas como aquecimento, atuação indevida de proteções, dificuldade de manutenção, risco de falha ou incompatibilidade com o inversor.

Também é necessário considerar o comprimento dos cabos, as perdas elétricas, o caminho dos condutores, a proteção mecânica, a identificação e o aterramento.

A string box não deve ser escolhida isoladamente. Ela precisa estar coerente com o projeto elétrico do sistema fotovoltaico.

Para entender o papel do inversor nesse conjunto, consulte Inversor solar.

Erros comuns na especificação da string box

Alguns erros são frequentes em sistemas fotovoltaicos.

Entre eles:

• usar dispositivos de CA no lado CC;
• dimensionar DPS sem considerar tensão e aplicação;
• ignorar corrente de curto-circuito das strings;
• não prever seccionamento adequado;
• usar invólucro inadequado ao ambiente;
• falta de identificação dos circuitos;
• conexões mal executadas;
• ausência de documentação técnica;
• não avaliar necessidade de fusíveis;
• instalar em local de difícil acesso para manutenção;
• desconsiderar aterramento e equipotencialização.

Esses erros podem reduzir a segurança e a confiabilidade do sistema.

Em empresas, falhas na string box podem gerar indisponibilidade, perda de geração, risco elétrico e retrabalho.

Por isso, a análise da string box deve aparecer na proposta técnica, no projeto e na etapa de verificação da instalação.

Normas técnicas e segurança elétrica

A especificação da string box deve considerar normas técnicas e requisitos de segurança elétrica.

A ABNT NBR 16690 é uma referência central para instalações elétricas de arranjos fotovoltaicos e requisitos de projeto.

As normas ABNT NBR IEC 61643-31 e ABNT NBR IEC 61643-32 são relevantes para dispositivos de proteção contra surtos em corrente contínua e para aplicação de DPS no lado CC das instalações fotovoltaicas.

A ABNT NBR 5410 continua sendo importante para instalações elétricas de baixa tensão, especialmente no lado CA e na integração com a instalação existente.

A NR-10 deve ser considerada sempre que houver serviços em instalações elétricas, com foco na segurança das pessoas envolvidas.

Normas não devem ser vistas como formalidade. Elas ajudam a orientar projeto, execução, manutenção e segurança operacional.

Para uma visão ampla do tema, consulte também Segurança Elétrica.

String box em empresas: por que avaliar no projeto e na proposta

Em sistemas empresariais, a string box deve ser avaliada com cuidado desde a proposta técnica.

Isso porque fornecedores podem apresentar soluções com escopos diferentes. Uma proposta pode incluir proteções adequadas, invólucros de melhor qualidade, identificação, seccionamento e documentação. Outra pode simplificar componentes para reduzir custo.

Comparar apenas potência instalada e preço pode esconder diferenças relevantes de segurança e confiabilidade.

Empresas devem verificar:

• se há string box CC e/ou CA quando aplicável;
• quais componentes estão incluídos;
• se os dispositivos são adequados para corrente contínua;
• se há DPS no lado correto;
• se há seccionamento para manutenção;
• se o invólucro é adequado ao ambiente;
• se a instalação terá identificação e documentação;
• se a solução está compatível com o inversor e os arranjos.

Essa análise reduz risco de contratação incompleta.

Para aprofundar o tema de decisão técnica, veja Energia solar para empresas e Análise de Proposta Técnica de Engenharia.

O que a string box ensina sobre engenharia aplicada

A string box mostra que a segurança de um sistema fotovoltaico depende de detalhes que nem sempre aparecem para o usuário final.

Os painéis solares geram energia, o inversor converte essa energia, mas os circuitos precisam ser protegidos, organizados, identificados e seccionados corretamente.

Essa é a diferença entre uma instalação apenas funcional e uma solução de engenharia.

Em energia solar, pequenos componentes podem ter grande impacto na segurança, na manutenção e na vida útil do sistema.

Por isso, a string box deve ser tratada como parte do projeto fotovoltaico e da estratégia de proteção elétrica.

Quando bem especificada, ela contribui para um sistema mais seguro, organizado e confiável.
