Network Video Recorder (NVR): gravação, armazenamento e gestão de vídeo IP

Network Video Recorder (NVR) é um gravador de vídeo em rede utilizado para receber, armazenar, reproduzir e exportar streams de câmeras IP. Diferentemente de arquiteturas analógicas tradicionais, o NVR trabalha sobre rede Ethernet/IP e depende da combinação entre câmeras, switches, codecs, armazenamento, software de gravação e políticas de retenção.

Em sistemas de CFTV IP, o NVR pode assumir diferentes formatos: appliance dedicado, servidor com storage local, unidade rackável ou plataforma integrada a software de gerenciamento. A escolha deve considerar quantidade de câmeras, bitrate agregado, retenção, redundância, disponibilidade, exportação, analytics e integração com VMS.

O equipamento não deve ser dimensionado apenas por “número de canais”. Duas instalações com a mesma quantidade de câmeras podem exigir capacidades completamente diferentes quando resolução, FPS, codec, complexidade da cena, gravação contínua e período de retenção mudam. O dimensionamento precisa partir da carga real de vídeo.

Condição observada	Risco ou limitação	Resposta de engenharia
Câmeras IP sem armazenamento central	Perda de histórico e investigação limitada	NVR com retenção dimensionada
Storage calculado apenas por quantidade de câmeras	Retenção menor que a exigida	Cálculo por bitrate, FPS, codec e período
Único disco ou volume sem redundância	Perda de gravação após falha física	RAID ou arquitetura de storage compatível
Rede subdimensionada	Frames perdidos, instabilidade ou gravação incompleta	Dimensionamento de tráfego e uplinks
NVR sem estratégia de contingência	Perda simultânea de várias câmeras em falha do appliance	Redundância, gravação edge ou failover conforme criticidade

Arquitetura de gravação, rede e storage

Câmeras IP.

As câmeras são as fontes de vídeo e determinam grande parte da carga. Resolução, frame rate, codec, bitrate, WDR, iluminação e movimento da cena influenciam o tráfego. A câmera também pode fornecer áudio, metadados e streams auxiliares.

É comum utilizar um stream principal para gravação e outro de menor resolução para visualização. Essa estratégia reduz carga das estações de operação, mas precisa ser suportada pela câmera e pela plataforma de gravação.

NVR e software de gravação.

O NVR recebe streams, gerencia gravações, índices, playback e exportação. Em appliances, hardware e software são fornecidos como conjunto. Em servidores, a solução pode ser mais flexível, mas exige maior responsabilidade de integração entre sistema operacional, VMS, controladores de storage e drivers.

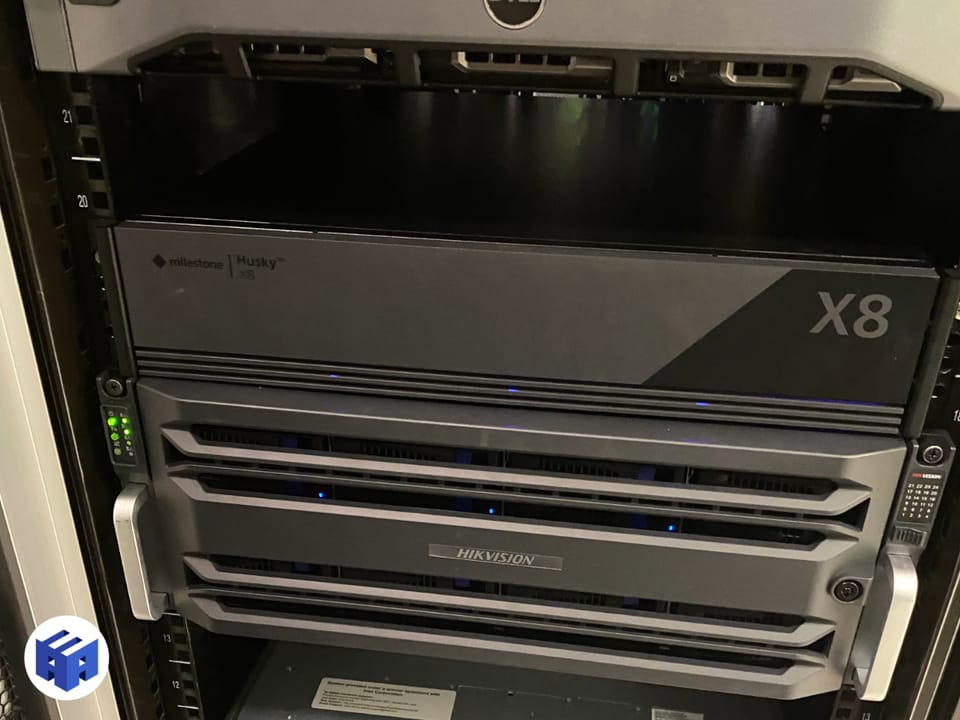

Appliances como os gravadores dedicados atuais de fabricantes de vídeo normalmente utilizam discos de classe surveillance e oferecem capacidade definida por modelo. A engenharia deve avaliar capacidade útil, expansão, substituição de discos e compatibilidade com o software utilizado.

Storage.

O armazenamento pode ser interno ao NVR ou conectado por DAS, SAN, NAS ou outra arquitetura suportada. A decisão depende de escala, desempenho, disponibilidade e facilidade de manutenção.

Capacidade nominal dos discos não é igual à capacidade útil. RAID, hot spare, formatação, reserva do sistema e políticas de redundância reduzem o espaço disponível para gravação e precisam entrar no cálculo.

Rede Ethernet.

Todos os streams precisam chegar ao NVR pela rede. Switches de acesso, uplinks, agregação, VLANs, PoE e redundância precisam suportar o tráfego simultâneo sem perda.

O tráfego de gravação deve ser analisado separadamente do tráfego de visualização. Uma estação com múltiplas câmeras em alta resolução pode consumir banda adicional significativa além do fluxo câmera–NVR.

Bitrate, banda e retenção

O bitrate agregado é a soma do tráfego efetivo das câmeras que gravam simultaneamente. O cálculo deve considerar margem para variações de cena, overhead de protocolo, streams auxiliares e crescimento futuro.

Câmeras com VBR podem elevar bitrate em cenas com mais movimento, chuva, ruído ou iluminação difícil. Utilizar apenas o valor médio de laboratório pode gerar picos acima da capacidade dos uplinks ou do NVR.

Quando dezenas ou centenas de câmeras convergem para um único equipamento, uplinks de 1 Gb/s podem se tornar limitantes. O projeto deve comparar o tráfego de gravação e de clientes à capacidade efetiva da interface.

Storage, RAID e capacidade

O storage depende de bitrate médio, número de câmeras, horas de gravação por dia e período de retenção. Como referência conceitual, um stream contínuo de 8 Mbit/s gera aproximadamente 86,4 GB por dia antes de considerar overhead e variações. Multiplicar esse valor pelo número de câmeras e dias mostra como pequenas mudanças de bitrate têm impacto relevante.

Gravação por evento pode reduzir volume, mas depende da confiabilidade do gatilho. Em ambientes de alto risco, gravação contínua ou estratégias híbridas normalmente oferecem maior robustez investigativa.

Retenção não deve ser definida por quanto “cabe no disco”. O período deve vir de requisito operacional, contratual ou legal, e o storage deve ser dimensionado para atendê-lo.

RAID, discos e tolerância a falhas.

RAID pode proteger contra falha de um ou mais discos, dependendo do nível adotado. Entretanto, ele não substitui backup de configuração, failover de servidor ou redundância de rede.

Reconstrução de RAID gera carga elevada e pode degradar performance temporariamente. Em grandes volumes, o tempo de rebuild pode ser significativo e aumenta exposição a falha adicional. Por isso, tipo de RAID, hot spare e política de substituição precisam ser definidos conscientemente.

Discos utilizados em vídeo devem ser adequados à carga de gravação contínua. Modelos de classe surveillance ou enterprise possuem características mais compatíveis com gravação 24×7 do que discos desktop comuns.

Gravação contínua, por movimento e por evento.

Gravação contínua preserva toda a sequência e facilita investigação, mas exige mais storage. Gravação por movimento economiza capacidade e depende da detecção da câmera ou do VMS.

Eventos críticos podem elevar automaticamente frame rate ou qualidade. Pre-record permite armazenar segundos anteriores ao gatilho, evitando que o início da ocorrência seja perdido.

A política deve ser diferenciada por câmera quando necessário. Portas críticas e perímetros podem exigir gravação contínua, enquanto áreas de baixa movimentação podem usar evento.

Disponibilidade, continuidade e recuperação

Um NVR único cria domínio de falha que pode atingir várias câmeras ao mesmo tempo. Em ambientes críticos, a arquitetura pode utilizar NVR redundante, failover, gravação edge em cartão SD ou distribuição das câmeras entre múltiplos gravadores.

Edge storage pode preservar vídeo durante perda temporária de rede e sincronizar posteriormente, desde que a câmera e o VMS suportem esse recurso. Essa função precisa ser testada, pois comportamento varia entre plataformas.

Redundância deve ser dimensionada para a carga de contingência. Um gravador de failover não pode assumir dezenas de streams adicionais se não houver capacidade de processamento e storage suficiente.

Integração com VMS, analytics e evidência

Em sistemas maiores, o NVR normalmente participa de um VMS. O software gerencia câmeras, usuários, eventos, mapas, exportações e analytics, enquanto o gravador fornece capacidade de processamento e armazenamento.

Analytics embarcados podem gerar metadados e eventos que reduzem tempo de busca. A gravação precisa manter associação entre vídeo e evento para investigação.

NVRs fechados e appliances proprietários podem ter limitações de interoperabilidade. Em projetos com múltiplos fabricantes, a arquitetura deve verificar ONVIF, drivers nativos e recursos realmente suportados.

Cibersegurança

NVR é um equipamento de rede e deve seguir práticas de hardening: senhas únicas, contas administrativas controladas, firmware atualizado, serviços desnecessários desabilitados e segmentação.

Acesso remoto deve ser protegido por VPN, identidade forte ou mecanismos seguros suportados pela plataforma. Expor diretamente interfaces administrativas à internet aumenta superfície de ataque.

Logs, exportações e credenciais precisam ser protegidos porque o NVR concentra evidências sensíveis. Sincronismo de horário por NTP também é essencial para investigação.

Infraestrutura elétrica e ambiental.

NVR e storage devem operar em ambiente compatível com temperatura, ventilação e qualidade de energia. Appliances rackáveis precisam de espaço, fluxo de ar e distribuição elétrica adequados.

UPS é recomendável quando a continuidade de gravação é crítica. A autonomia deve ser dimensionada de acordo com o plano de contingência e considerar NVR, storage e switches necessários para manter o caminho de vídeo.

Monitoramento de temperatura e saúde dos discos reduz risco de falhas silenciosas. Equipamentos instalados em locais sem climatização adequada podem sofrer degradação acelerada.

Especificação e contratação

A especificação deve indicar quantidade e perfil de câmeras, bitrate, resolução, FPS, retenção, RAID, capacidade útil, interfaces de rede, redundância, exportação, integração com VMS e crescimento previsto.

Termos como “NVR 64 canais” são insuficientes porque não estabelecem throughput máximo, capacidade útil nem retenção. O critério de desempenho precisa ser mensurável.

Em appliances, deve ser exigida compatibilidade oficial com câmeras e software. Em servidores customizados, configuração de hardware, controladores de disco e sistema operacional precisam ser documentados.

Ciclo de vida da solução

O ciclo começa com levantamento de câmeras e requisitos de retenção. Em seguida são calculados banda, storage, RAID, rede, energia e redundância.

Na implantação, câmeras são adicionadas, streams configurados, gravação e horários validados. O storage deve ser monitorado até confirmar que a retenção real corresponde ao cálculo.

Durante a operação, discos, firmware, logs, capacidade e retenção precisam ser acompanhados. Expansões de câmera devem atualizar a memória de cálculo antes da conexão de novos streams.

Testes, aceite e desempenho em operação

O aceite deve confirmar gravação e playback de todas as câmeras, qualidade do vídeo, sincronismo, retenção configurada e capacidade do storage.

Testes devem incluir reinicialização do NVR, perda de rede, falha de disco simulada quando viável, exportação de evidência e recuperação do serviço.

Se houver failover ou edge storage, a interrupção precisa ser provocada para comprovar continuidade e sincronização posterior.

Documentação e rastreabilidade.

O dossiê deve registrar modelo do NVR, discos, RAID, capacidade útil, câmeras, IPs, streams, bitrate, retenção, firmware, VMS, licenças e arquitetura de rede.

Memória de cálculo de banda e storage, resultados de testes, procedimento de troca de disco, backup de configuração e desenhos as built completam a documentação.

Operação, expansão e considerações de engenharia

Canal nominal não representa capacidade real.

O throughput do gravador pode ser atingido antes do limite de canais quando as câmeras usam alta resolução ou bitrate.

RAID não substitui redundância de gravador.

RAID protege contra falha de disco, mas o appliance ainda pode falhar por fonte, placa, sistema operacional ou software.

Retenção precisa ser medida em operação.

Bitrate varia com a cena. O cálculo de projeto deve ser confirmado após entrada em operação para garantir que o período real foi atingido.

Expansão de câmera exige recalcular storage e rede.

Adicionar câmeras sem rever memória de cálculo reduz retenção e pode ultrapassar limites de throughput.

Migração, expansão e substituição de NVR.

Em sistemas existentes, a substituição de um NVR precisa considerar câmeras, protocolos, codecs, credenciais, endereçamento, retenção e compatibilidade com o novo gravador. Migrar apenas o hardware sem revisar o perfil de vídeo pode reproduzir limitações antigas ou reduzir retenção.

Quando o novo NVR é instalado em paralelo, é possível validar câmeras e gravação antes da desativação do equipamento antigo. Essa estratégia reduz risco de perda de cobertura durante a transição e permite comparar retenção e qualidade.

Expansões precisam preservar margem de throughput, portas, storage e rede. A capacidade deve ser recalculada antes de cada aumento relevante de câmeras ou resolução.

Operação, manutenção e indicadores.

A operação deve acompanhar saúde dos discos, utilização de storage, temperatura, carga de CPU, throughput de rede, câmeras offline e falhas de gravação. Alarmes técnicos precisam chegar à equipe responsável antes que a retenção ou a disponibilidade sejam comprometidas.

Substituição preventiva de discos deve seguir política baseada em saúde e criticidade. Em RAID degradado, o risco aumenta até a conclusão do rebuild; esse período precisa ser tratado como condição anormal e acompanhado.

Verificações periódicas de playback por amostragem ajudam a confirmar que não existe apenas espaço ocupado, mas vídeo recuperável. Arquivos corrompidos, lacunas e problemas de índice podem passar despercebidos sem teste funcional.

Exportação, cadeia de custódia e evidência.

O NVR deve permitir exportar trechos de vídeo preservando data, hora e contexto. Dependendo da finalidade, podem ser necessários formatos proprietários com player próprio ou formatos abertos para compartilhamento.

Quando o vídeo será usado como evidência, o procedimento deve registrar quem realizou a exportação, qual período foi selecionado, qual câmera originou o arquivo e onde a cópia foi armazenada. Hashes ou mecanismos de assinatura podem ser utilizados quando suportados pela plataforma.

A política de exportação deve equilibrar facilidade de investigação e controle de acesso. Usuários sem necessidade operacional não devem possuir privilégios amplos de cópia de vídeo.

Aplicações e ambientes

NVRs podem atender pequenas e médias instalações, filiais, lojas, escritórios, condomínios, indústrias, logística e sistemas distribuídos. Em instalações grandes ou críticas, appliances podem coexistir com arquiteturas de VMS e storage centralizados.
