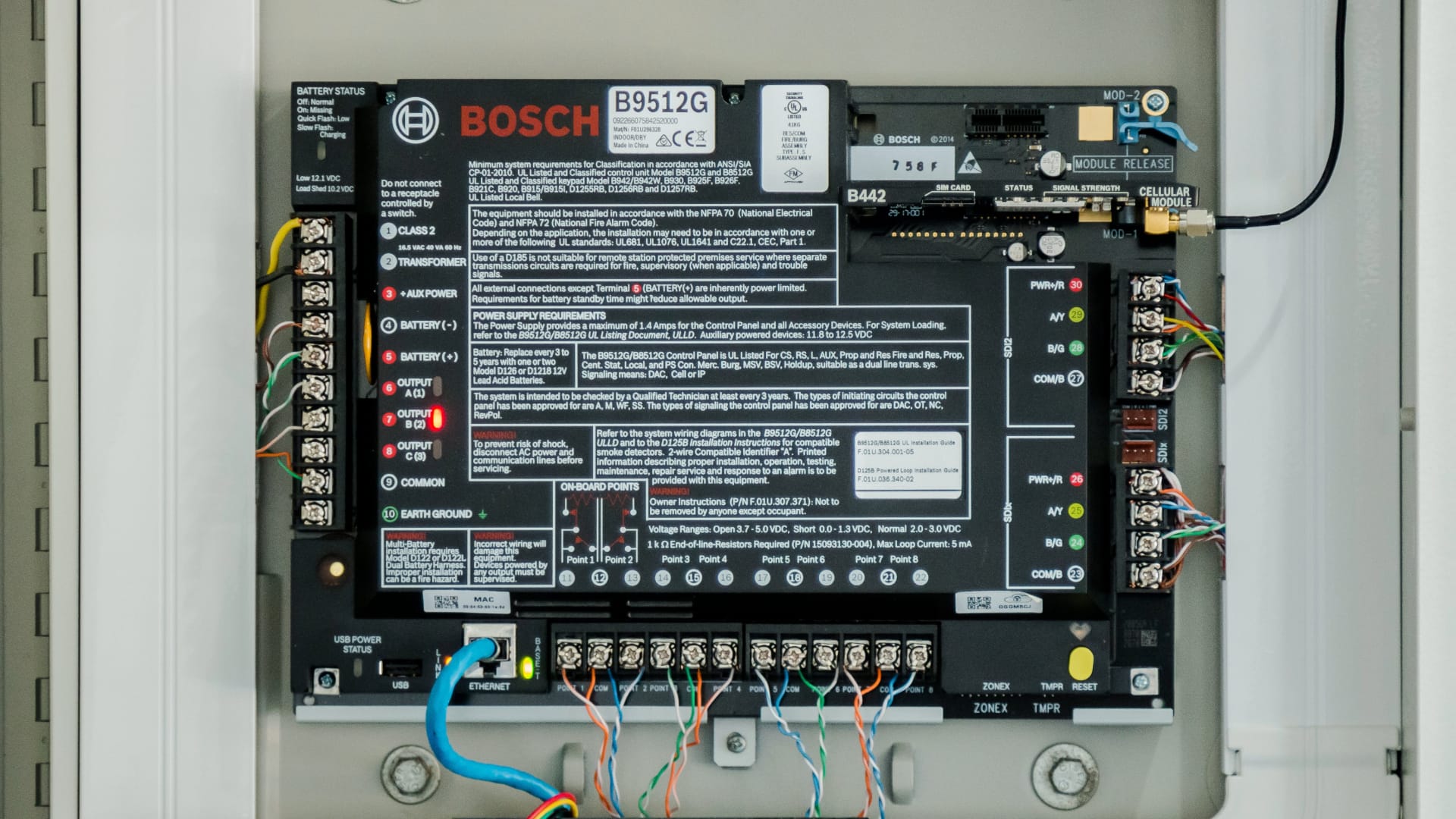

Bosch B9512G — Painel de Controle para Alarme de Intrusão

O Bosch B9512G é um painel de controle multisserviço projetado para unificar a arquitetura do sistema de segurança eletrônica em ambientes que exigem centralização lógica, escalabilidade operacional e integração entre subsistemas tradicionalmente tratados de forma separada.

Em vez de operar intrusão, detecção de incêndio e controle de acesso como camadas independentes, o equipamento consolida essas funções em uma única plataforma de controle, simplificando a operação e reduzindo a fragmentação da infraestrutura.

Na prática, isso significa que o painel passa a exercer papel central dentro da arquitetura de segurança, coordenando eventos, áreas, usuários, dispositivos de campo e interfaces de operação em uma lógica unificada.

Esse modelo é especialmente relevante em ambientes corporativos, comerciais e institucionais que precisam manter coerência entre monitoramento, resposta a alarmes, gerenciamento de acessos e administração técnica do sistema.

Arquitetura, capacidade e funções integradas

O principal diferencial estrutural do Bosch B9512G está na integração nativa de três domínios críticos da segurança: intrusão, incêndio e controle de acesso. Em muitos projetos, essas disciplinas são implantadas com plataformas distintas, interfaces de operação diferentes e fluxos próprios de administração. Esse arranjo tende a ampliar a complexidade operacional, dificultar treinamento de usuários e aumentar o esforço de manutenção e diagnóstico.

Com o B9512G, a lógica é outra. O painel permite que o operador interaja com um sistema unificado, e não com três sistemas paralelos. Isso traz impacto direto na clareza operacional, na consistência dos eventos e na organização das rotinas de resposta. Um mesmo núcleo de controle pode monitorar pontos de alarme relacionados a invasão, gás ou incêndio, ao mesmo tempo em que administra funções associadas ao acesso físico.

Essa convergência é particularmente útil em instalações onde os eventos possuem correlação operacional. Um alarme de intrusão em área restrita, por exemplo, pode exigir leitura contextual de acessos recentes, estado de armamento da área e confirmação por vídeo em plataforma associada. Quando a arquitetura é concebida de forma integrada desde a origem, o sistema responde melhor, com menos dependência de procedimentos paralelos e menor risco de perda de contexto.

Outro ponto importante é a possibilidade de estruturar o site em até 32 áreas. Essa divisão permite representar, no ambiente lógico do painel, a realidade física e operacional da instalação. Áreas podem ser configuradas conforme setores, pavimentos, zonas críticas, unidades locatárias ou blocos funcionais, favorecendo políticas de armamento, operação delegada e tratamento segmentado de eventos.

Em projetos de segurança eletrônica, capacidade não deve ser lida apenas como quantidade de pontos suportados. O que importa é como essa capacidade se traduz em arquitetura utilizável, administrável e expansível. O Bosch B9512G oferece até 599 pontos individualmente identificáveis, o que viabiliza a construção de sistemas com granularidade adequada para aplicações de pequeno e grande porte.

A identificação individual dos pontos é tecnicamente relevante porque melhora a rastreabilidade dos eventos e a precisão da operação. Em vez de trabalhar com agrupamentos genéricos, a equipe pode identificar com clareza qual dispositivo gerou determinada condição, em qual área ele está inserido e qual tratamento automatizado ou operacional deve ser aplicado. Isso é decisivo em ambientes com múltiplos setores, rotinas distintas de ocupação e exigência de resposta rápida.

O painel também suporta até 2.000 usuários e até 32 portas de controle de acesso, mediante uso de módulos apropriados. Essa capacidade permite que o sistema deixe de ser apenas uma central de eventos e passe a atuar como plataforma de gestão de permissões e circulação física em ambientes que demandam controle mais estruturado.

Quando corretamente projetada, essa capacidade favorece modelos de operação com diferentes perfis de usuário, permissões por área, horários específicos e integração entre estado de acesso e estado de segurança. Em termos de engenharia lógica, isso amplia a possibilidade de desenhar regras consistentes entre credenciais, setores protegidos e resposta do sistema.

O B9512G incorpora porta Ethernet integrada para comunicação de alarme IP Conettix e programação remota, com compatibilidade com redes IP modernas, incluindo IPv6, IPv4, IP automático e Plug and Play universal. Esse conjunto posiciona o painel de forma coerente com infraestruturas de rede contemporâneas, reduzindo dependência de meios legados e facilitando sua inserção em arquiteturas corporativas baseadas em comunicação IP.

Para a engenharia de sistemas, esse ponto é central. A comunicação IP não é apenas um atributo de conectividade; ela define a forma como o painel será supervisionado, programado, integrado e mantido ao longo do ciclo de vida da solução. Em ambientes distribuídos, a presença de Ethernet embarcada simplifica a topologia de comunicação e melhora a aderência do equipamento a redes já existentes, desde que observados os requisitos de segmentação, disponibilidade e segurança da infraestrutura.

Além da comunicação pela interface Ethernet incorporada, o painel pode se comunicar por módulos plug-in compatíveis, capazes de enviar eventos por rede pública de telefonia comutada ou rede celular. Essa flexibilidade é importante em cenários nos quais a estratégia de transmissão de eventos precisa contemplar redundância, contingência de comunicação ou adequação a condições específicas de infraestrutura local.

Na prática, a especificação do meio de comunicação deve considerar criticidade da operação, política de continuidade, disponibilidade de rede, topologia do site e requisitos de manutenção remota. Não se trata apenas de habilitar um canal, mas de definir como o painel se comportará dentro da estratégia global de supervisão e resposta da instalação.

O Bosch B9512G foi concebido para operar em conjunto com uma ampla variedade de componentes da própria arquitetura Bosch, o que permite construir soluções mais coesas do ponto de vista funcional e de interoperabilidade. Essa compatibilidade inclui teclados, câmeras IP, leitores de acesso, detectores de fumaça, detectores de intrusão e transmissores sem fio.

Os teclados disponíveis para as séries compatíveis ampliam a flexibilidade de interface com o usuário. Há opções com tela sensível ao toque colorida, teclado LCD com duas linhas e teclado de toque capacitivo com duas linhas. O uso de texto programável permite adaptar a interface às necessidades operacionais do ambiente, favorecendo mensagens mais claras para tratamento de eventos críticos e reduzindo ambiguidades na interação cotidiana.

No campo de vídeo, o painel pode integrar-se diretamente a câmeras IP Bosch. Essa associação é tecnicamente relevante porque aproxima o evento de segurança da verificação visual, reduzindo o tempo entre a ocorrência e a tomada de decisão. Em arquiteturas mais completas, o Bosch Video Management System acrescenta uma camada adicional de operação, com representação gráfica de eventos de alarme e controle de armar e desarmar via software.

Essa integração entre painel e vídeo não transforma o B9512G em um sistema de videomonitoramento, mas o posiciona como elemento de orquestração dentro de uma arquitetura convergente. O evento gerado no painel pode ser contextualizado por imagens, e a operação passa a ocorrer com maior consistência entre detecção, verificação e resposta.

Na camada de detecção, o painel é compatível com detectores de intrusão e detectores de fumaça da Bosch, incluindo opções fotoelétricas e modelos com detector térmico. Já no domínio sem fio, a integração com componentes RADION amplia a flexibilidade de implantação, especialmente em cenários de retrofit, restrição civil ou necessidade de expansão com menor impacto físico na infraestrutura existente.

Também é relevante observar a compatibilidade com o B901 Controlador de Porta, dispositivo de barramento SDI2/SDI totalmente supervisionável e endereçável, utilizado para integração de controle de acesso nos painéis Bosch B Series e G Series. Esse componente é essencial quando a arquitetura demanda expansão ordenada das portas controladas, mantendo supervisão e coerência lógica com o restante do sistema.

Em uma arquitetura de segurança integrada, o B9512G concentra funções que vão além da simples recepção de alarmes. Seu conjunto funcional atende tanto à operação cotidiana quanto à administração técnica e à expansão modular do sistema.

A plataforma integra intrusão, incêndio e acesso, admite dispositivos cabeados e sem fio, organiza até 32 áreas e pode incorporar até 32 portas com módulos compatíveis. O B901 é a interface principal para expansão de acesso, enquanto o D9210C pode permanecer em determinadas arquiteturas legadas.

Ethernet integrada, comunicação Conettix, programação por RPS e USB local formam a camada de administração e comunicação. Teclados programáveis, ajuda contextual e suporte bilíngue melhoram a operação quando nomenclatura, áreas e mensagens são configuradas de forma coerente.

Integrações com câmeras IP Bosch, BVMS, detectores, leitores e dispositivos RADION ampliam a arquitetura sem transformar o painel em substituto dos subsistemas especializados. O B9512G atua como núcleo lógico e de supervisão.

Capacidade, perfis e recursos de configuração

Os parâmetros objetivos do painel definem sua aplicabilidade em projetos com diferentes portes e níveis de segmentação.

Capacidade / recurso	Referência técnica
Pontos	Até 599 pontos individualmente identificáveis
Áreas	Até 32 áreas
Controle de acesso	Até 32 portas com módulos compatíveis
Usuários	Até aproximadamente 2.000 usuários
Rede	Ethernet integrada, IPv4/IPv6 e comunicação IP Conettix
Programação	RPS local/remoto, USB integrado e programação básica por teclado
Comunicação alternativa	Módulos compatíveis para caminhos celulares e outros meios previstos pela plataforma
Saídas	Perfis e padrões de saída programáveis, incluindo teste de sirene
Retrofit	Substituição direta de gerações D9412G/GV2/GV3/GV4 conforme arquitetura

Aplicações, retrofit e critérios de seleção

O Bosch B9512G é aplicável a ambientes que exigem centralização de segurança, segmentação por áreas e integração entre múltiplos subsistemas. Sua adoção faz mais sentido quando a operação precisa de uma lógica unificada entre detecção, acesso e comunicação de eventos.

Para avaliar se essa capacidade é necessária ou se outro modelo atende ao empreendimento, o comparativo Bosch Série B x Série G relaciona famílias, pontos, áreas, expansão e interfaces. Esta página permanece dedicada ao B9512G, suas funções, compatibilidade e requisitos de implantação.

O B9512G é aplicável a edifícios corporativos, instalações comerciais e ambientes institucionais que exigem múltiplas áreas, grande quantidade de pontos supervisionados e diferentes perfis de usuário. Também faz sentido quando intrusão, acesso e vídeo precisam compartilhar eventos e procedimentos operacionais.

Em retrofit, sua compatibilidade com gerações anteriores pode reduzir impacto de migração, desde que circuitos, módulos e dispositivos legados sejam efetivamente testados. Em sites distribuídos, Ethernet, programação remota e caminhos alternativos de comunicação favorecem operação e manutenção centralizadas.

Perfis de pontos, saídas, funções e automações

Além da quantidade de pontos, a arquitetura lógica depende de como cada entrada responde às condições de campo. O B9512G permite trabalhar com perfis de ponto, tempos de resposta, valores de fim de linha e comportamentos diferentes para intrusão, incêndio, supervisão e outras aplicações compatíveis.

Perfis de saída permitem padronizar ações sobre relés e saídas virtuais. Em vez de programar cada ação de forma isolada, a engenharia pode definir comportamentos reutilizáveis associados a eventos específicos, reduzindo inconsistência entre setores semelhantes.

Funções personalizadas e eventos programados — SKEDs — permitem automatizar rotinas como armamento, desarmamento, controle de relés e tratamento de horários. A documentação da Bosch prevê até 80 SKEDs e diferentes janelas de operação. Essas automações precisam possuir proprietário, condição de execução e tratamento de exceção documentados.

Usuários, níveis de autoridade e autenticação

O painel suporta uma base ampla de usuários e permite associar autoridade por área, horário e função. A documentação prevê múltiplos níveis de autoridade e mecanismos como regra de duas senhas, autenticação dupla e condições de coação, que podem ser utilizados em ambientes de maior criticidade.

Esses recursos não devem ser ativados de forma genérica. Uma política de duas pessoas faz sentido apenas quando o processo operacional consegue realmente exigir a presença de dois usuários independentes. Caso contrário, a configuração tende a ser contornada no dia a dia.

A matriz de usuários precisa relacionar pessoa, área, porta, credencial, nível de autoridade e período de validade. Mudanças de função ou desligamento devem resultar em revogação coerente em todos os domínios integrados.

Histórico, eventos, reporting e diagnóstico

O B9512G mantém histórico local de milhares de eventos, registrando data, hora, área, ponto e usuário. Esse histórico é relevante para investigação de alarmes, auditoria de armamento e diagnóstico de falhas intermitentes.

Relatórios podem ser enviados a grupos de rotas e destinos diferentes. A arquitetura deve distinguir evento operacional, evento técnico, teste periódico e falha de comunicação para que a central receptora aplique prioridades coerentes.

RPS e teclados também fornecem diagnóstico de módulos, alimentação, firmware e condições ausentes. Em manutenção, esses dados permitem separar rapidamente falha de dispositivo, comunicação, energia ou parametrização.

Integrações, APIs e cibersegurança

Além do Bosch VMS, o ecossistema disponibiliza mecanismos de integração como SDK, RPS API e interfaces OPC em cenários compatíveis. A interface escolhida precisa ser versionada e tratada como dependência de software, principalmente quando alarmes e comandos passam por sistemas de terceiros.

A comunicação IP Conettix incorpora mecanismos de segurança e criptografia; ainda assim, a proteção do sistema depende de segmentação, credenciais, controle de acesso ao RPS, atualização de firmware, firewall e administração dos receptores. Não é suficiente considerar o protocolo seguro se o painel estiver exposto em rede inadequada.

Programação remota precisa ser autorizada, registrada e precedida de backup. Mudanças em áreas, perfis, rotas ou integrações podem afetar comportamento de segurança e devem seguir controle de configuração.

Ciclo de vida, verificação e critérios de aceite

O ciclo de vida começa no levantamento de requisitos e segue por arquitetura, instalação, programação, integração, testes, operação, manutenção, expansão e eventual retrofit. Firmware do painel, módulos, RPS, comunicadores e sistemas integrados precisam permanecer em combinações suportadas.

O comissionamento deve testar todos os pontos em estados normais e de falha, armamento e desarmamento por perfis distintos, rotas de comunicação, perda do caminho primário, operação em bateria, integração com portas e correlação com vídeo quando aplicável.

Também devem ser testados reinicialização, retorno de energia e restauração de comunicação. O aceite precisa registrar tempos, comportamento observado e pendências, e não apenas confirmar que o painel aparece online.

Documentação e rastreabilidade

O as built deve registrar áreas, pontos, endereços, módulos, barramentos, portas, usuários, níveis de autoridade, saídas, SKEDs, rotas de comunicação, IPs, integrações, firmware e versão de RPS.

Backup da configuração, matriz de eventos, diagrama de blocos, memória de autonomia e relatórios de teste devem permanecer associados à versão efetivamente entregue. Essa baseline permite substituir hardware ou executar upgrade sem reconstruir a lógica do sistema por tentativa e erro.

Considerações de Engenharia

A correta especificação do Bosch B9512G começa pela modelagem lógica da operação. Antes de definir quantidade de pontos ou portas, é necessário estruturar o sistema conforme áreas de risco, políticas de acesso, rotinas de ocupação, perfis de usuário e criticidade dos eventos. A capacidade nominal do painel é relevante, mas seu desempenho arquitetural depende de como essa capacidade é distribuída e parametrizada.

Também devem ser observadas as interfaces de integração com os dispositivos de campo e com os subsistemas complementares. A escolha entre dispositivos com fio e sem fio, a adoção de módulos de acesso, o uso de integração com vídeo e a definição dos meios de comunicação precisam ser coerentes com a infraestrutura disponível e com a estratégia operacional do cliente. Em projetos bem resolvidos, cada componente é inserido com função clara dentro da arquitetura, evitando sobreposição, lacunas de supervisão ou complexidade desnecessária.

No campo da conectividade, a presença de Ethernet integrada favorece a convergência com redes IP atuais, mas exige atenção à topologia da rede, endereçamento, disponibilidade e critérios de segregação do tráfego. A comunicação do painel não pode ser tratada como simples extensão da rede corporativa sem análise prévia de impacto operacional. Em ambientes críticos, a engenharia deve validar a robustez da comunicação, os meios de contingência e a aderência do painel à política de administração remota.

Outro aspecto essencial é a experiência do usuário final. Recursos como interface bilíngue, ajuda em tela e atalhos programáveis têm valor real quando o sistema é entregue com parametrização coerente, nomenclatura inteligível e fluxo operacional compatível com a rotina da instalação. Um painel avançado tecnicamente perde eficiência quando implantado sem critério de usabilidade, sem comissionamento adequado ou sem alinhamento entre lógica configurada e operação real.

Serviços que materializam a solução

O Projeto de Alarme de Intrusão e Proteção Perimetral estrutura áreas, pontos, comunicação, autonomia e resposta. Quando acesso e vídeo participam da mesma operação, o Projeto de Segurança Eletrônica Integrada define interfaces e responsabilidades.

Ensaios e Testes Técnicos e Comissionamento de Equipamentos validam pontos, rotas, energia e integrações. O As-Built de Engenharia consolida a configuração entregue.
