A Estrutura do SPDA segundo a NBR 5419 é o ponto de partida para qualquer projeto técnico que vise proteção eficaz contra descargas atmosféricas. A norma estabelece uma divisão clara entre o sistema externo — responsável por captar e conduzir a corrente até o solo — e o sistema interno, que protege pessoas e equipamentos contra os efeitos indiretos, surtos e tensões induzidas. Compreender essa estrutura integrada é essencial para projetar, instalar e manter um SPDA tecnicamente confiável e em conformidade normativa.
No artigo anterior, fizemos uma breve apresentação da Norma NBR 5419 -1 e sua relevância para o projeto de proteção contra descargas atmosféricas. Agora, como prometido, vamos apresentar como o SPDA é estruturado: quais são seus componentes, como eles integram e de que forma atuam para garantir segurança, conformidade normativa e desempenho técnico.
A NBR 5419 divide o SPDA em sistema externo e interno, cada um com funções específicas — mas que só são eficientes quando considerados como um sistema único e bem projetado.
[elementor-template id=”24446″]
Medidas de Prevenção (Sistemas de Proteção)

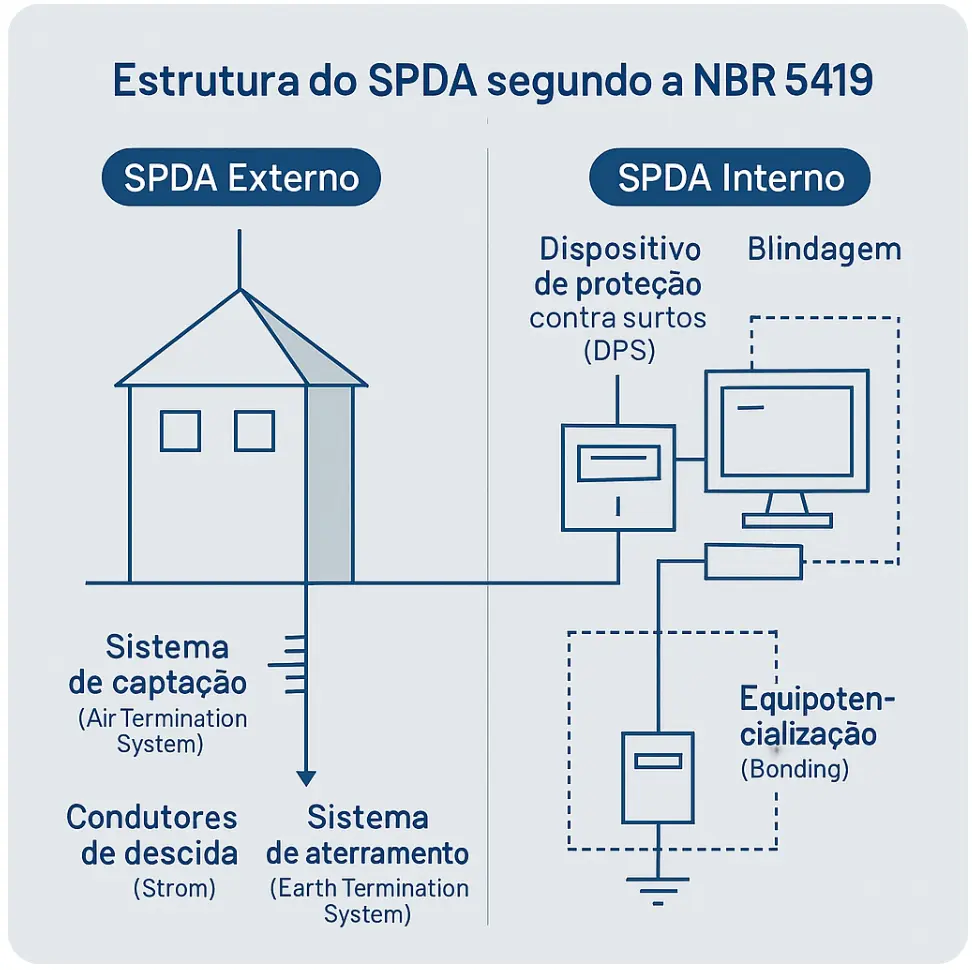

Segundo a NBR 5419-1:2015 (item 8), o SPDA é formado por dois subsistemas principais:
SPDA externo
Responsável por interceptar a descarga atmosférica e conduzi-la com segurança até o aterramento.
Divide-se em:
- Sistema de captação (haste, cabo, malha, mastro): recebe a descarga evitando que atinja a estrutura.
- Condutores de descida: conduzem a corrente de forma controlada até o solo.
- Sistema de aterramento: dissipa a energia no solo.
SPDA interno (MPS – Medidas de Proteção contra Surtos)
Destinado à proteção de pessoas e equipamentos contra efeitos indiretos, sobretensões e correntes induzidas.
Inclui:
- Equipotencialização principal e suplementar
- Dispositivos de proteção contra surtos (DPS)
- Blindagem eletromagnética, roteamento e separação de cabos
- Uso de interfaces isolantes.
Interação entre sistema externo e interno
Os dois sistemas não podem ser tratados isoladamente. A NBR 5419 reforça que a eficiência da proteção depende da interação funcional entre as partes, atendendo os seguintes requisitos:
- Aterramento único e contínuo, compartilhado por ambos;
- Compatibilidade entre captação e blindagem;
- DPSs corretamente conectados ao sistema equipotencial;
- Continuidade elétrica das estruturas metálicas;
- Tratamento adequado das interfaces de entrada e saída (linhas e energia);
Exigências normativas e implicações de projeto
Um SPDA conforme a norma deve:
Ter documentação completa: memoriais, plantas de situação, diagramas e plano de manutenção;
Ser projetado com base na análise de risco prevista na Norma;
Utilizar componentes ensaiados segundo os parâmetros da Parte 1 e Anexo D;
Atender à distância de segurança entre condutores ativos e instalações internas;
Quando falamos em “instalar SPDA”, falamos em engenharia especializada
Projetar um SPDA exige mais do que instalar cabos e hastes. Envolve:
- Cálculo elétrico da corrente de raio;
- Avaliação da distribuição de energia no solo;
- Definição da topologia de descida (simétrica, tipo anel, radial);
- Integração com sistemas elétricos e eletrônicos sensíveis;
Cada decisão influencia a segurança de pessoas, a proteção de equipamentos e a conformidade técnica do projeto.
Considerações finais
A estrutura de um SPDA, conforme definida pela NBR 5419, não se resume instalação de hastes ou condutores. Ela exige uma abordagem sistêmica, onde os componentes externos e internos atuam de forma integrada para mitigar os efeitos diretos e indiretos das descargas atmosféricas.
Na prática, um SPDA bem projetado é resultado da correta aplicação normativa, da análise de risco e da compreensão técnica das interações entre captação, condução, aterramento, equipotencialização e proteção de sistemas eletrônicos.
Contrate um especialista.
A A3A Engenharia possui um acervo técnico consolidado e comprovado por cases de sucesso em projetos de alta complexidade, atuando em ambientes industriais, corporativos, institucionais e obras com exigência normativa rigorosa.
Somos especialistas na elaboração, implantação e regularização de Sistemas de Proteção contra Descargas Atmosféricas, com domínio completo da NBR 5419:2015 e integração com demais normas técnicas correlatas.
Nossos serviços incluem:
- Projetos de SPDA, com análise de risco e dimensionamento conforme norma;
- Instalação de sistemas de proteção externa e interna, com responsabilidade técnica;
- Consultoria especializada para adequação de estruturas existentes;
- Emissão de laudos, inspeções técnicas e vistorias para atendimento normativo e contratual;
- Documentação completa junto ao CREA, incluindo ARTs, memoriais e laudos técnicos;
Não perca o próximo artigo da série sobre a norma nbr 5419: Análise de Risco
A definição da obrigatoriedade de um sistema de proteção contra descargas atmosféricas não é subjetiva — ela deve ser tecnicamente fundamentada.
A análise de risco, conforme estabelecido na NBR 5419-1 e detalhada na Parte 2 da norma, é o marco inicial de qualquer projeto de SPDA, servindo como base para a seleção do nível de proteção, dimensionamento de componentes e justificativa técnica perante órgãos reguladores.
No próximo artigo, você vai entender como essa análise é conduzida, quais variáveis interferem no resultado e por que ela é essencial para garantir conformidade, racionalidade técnica e segurança efetiva.
Não perca o próximo conteúdo da série e aprofunde seu domínio sobre os critérios normativos que orientam os sistemas de proteção contra descargas atmosféricas.
