Eletrocalhas: dimensionamento, suportação, segregação e organização de cabos

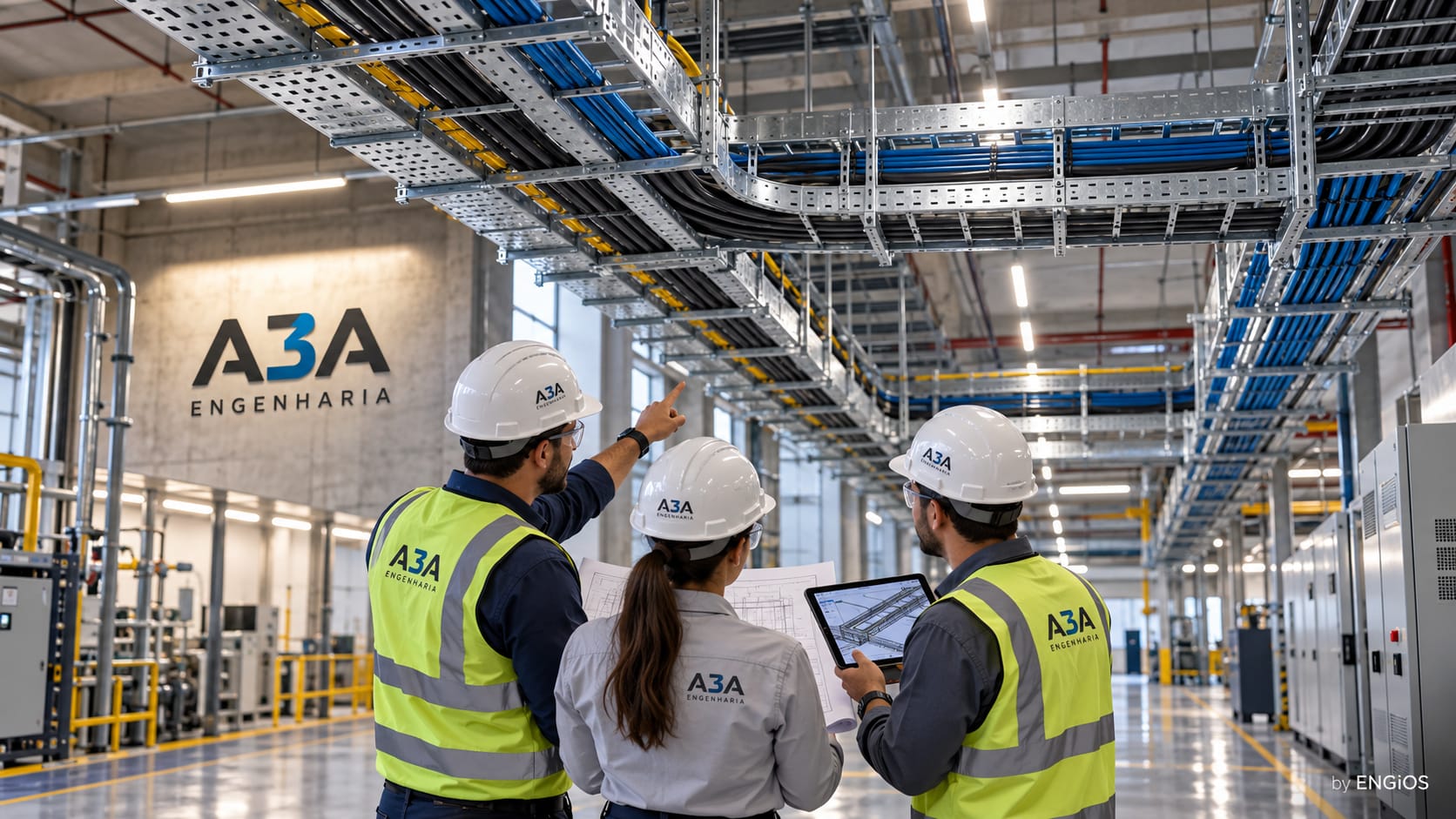

Eletrocalhas são sistemas de encaminhamento utilizados para suportar e organizar cabos elétricos, de telecomunicações, controle e instrumentação ao longo de rotas horizontais ou verticais, com acesso relativamente simples para inspeção, expansão e manutenção.

O dimensionamento de uma eletrocalha não deve ser reduzido à largura nominal. O projeto precisa considerar quantidade, massa e diâmetro dos cabos, taxa de ocupação, reserva futura, segregação entre sistemas, capacidade mecânica, distância entre suportes, curvaturas, derivações, continuidade elétrica, aterramento quando aplicável, corrosão, ambiente, fogo, interferências e condições de montagem.

Em edifícios corporativos, data centers, indústrias, hospitais, centros logísticos, salas técnicas e instalações de missão crítica, a eletrocalha é parte da infraestrutura técnica do empreendimento. Se mal dimensionada, ela pode limitar expansão, dificultar manutenção, produzir deformações, concentrar calor ou comprometer separações necessárias entre diferentes classes de circuitos.

Problemas que a solução endereça

Condição observada	Risco técnico	Resposta de engenharia
Rotas saturadas ou sem reserva	Expansões improvisadas e lançamento difícil	Dimensionamento por ocupação, peso e crescimento
Cabos de naturezas distintas no mesmo caminho	Interferência, risco e baixa organização	Segregação física, rotas independentes ou divisórias
Vãos excessivos entre suportes	Flecha, deformação e sobrecarga mecânica	Verificação de carga distribuída e distância entre apoios
Curvas e derivações apertadas	Raio de curvatura inadequado e esforço nos cabos	Acessórios dimensionados ao volume e aos cabos
Ambiente corrosivo	Perda de seção, fixações comprometidas e vida útil reduzida	Material, revestimento e acabamento compatíveis com o ambiente

Arquitetura da solução

Eletrocalha perfurada, lisa ou aramada

A geometria influencia ventilação, peso, proteção e manutenção. Modelos perfurados favorecem ventilação e permitem pontos de fixação distribuídos; modelos lisos oferecem maior fechamento lateral e podem ser adequados a determinadas condições de proteção; modelos aramados possuem boa ventilação e flexibilidade, especialmente em telecomunicações e salas técnicas.

A escolha não deve ser baseada somente em preferência construtiva. Tipo de cabo, ambiente, exposição mecânica, necessidade de tampa, risco de queda de objetos, higiene, corrosão e acesso futuro precisam ser considerados.

Dimensões úteis

Largura e altura internas determinam área disponível, mas não representam por si só a capacidade operacional. A disposição real dos cabos, o empilhamento permitido, o raio de curvatura e a separação de grupos podem reduzir significativamente a capacidade útil.

Curvas, tês, cruzetas e reduções

Acessórios de mudança de direção devem preservar seção útil e raio adequado. Tês e cruzetas concentram cabos e frequentemente se tornam gargalos do sistema; por isso, precisam ser verificados separadamente dos trechos retos.

Tampas e proteção complementar

Tampas podem ser necessárias por exposição a poeira, queda de objetos, proteção mecânica ou acabamento. Entretanto, também alteram ventilação e acessibilidade. Sua utilização deve decorrer das condições do ambiente e não de regra genérica.

Dimensionamento por ocupação

O levantamento deve considerar o diâmetro externo real dos cabos previstos, e não apenas seções nominais. Cabos multipolares, cabos de dados, fibras, cabos de controle e alimentadores possuem geometrias diferentes e podem exigir arranjos específicos.

A reserva de capacidade deve ser definida de acordo com o horizonte de expansão do empreendimento. Reservas muito pequenas tornam o sistema rígido; reservas excessivas elevam custo e ocupação física. A decisão deve considerar crescimento provável, criticidade e dificuldade futura de intervenção.

Nos pontos de concentração, como entradas de salas, shafts, passagens de laje e cruzamentos, a seção pode precisar ser superior à dos trechos correntes. Dimensionar somente pela média ao longo do percurso pode ocultar gargalos locais.

Carga mecânica e espaçamento entre suportes

A carga total inclui peso próprio da eletrocalha, cabos, tampas e eventuais acessórios. O espaçamento entre suportes precisa manter a deformação dentro de limites aceitáveis e evitar concentração de esforços em emendas e derivações.

Trechos próximos a curvas, tês, reduções, subidas e descidas frequentemente exigem suportação adicional. Não se deve assumir que o mesmo vão usado em trecho reto pode ser repetido indiscriminadamente em toda a instalação.

A especificação do fabricante fornece limites e configurações de ensaio, mas o projeto precisa considerar a carga real e a geometria instalada. A capacidade nominal perde validade quando acessórios, fixações ou vãos não correspondem às condições previstas.

Segregação entre circuitos

Energia, dados, controle, segurança eletrônica e instrumentação podem exigir rotas separadas ou divisórias internas. A decisão depende de tensão, corrente, tipo de cabo, blindagem, imunidade, sensibilidade do sistema e extensão do paralelismo.

Em telecomunicações, o pathway deve preservar condições compatíveis com o cabeamento estruturado. O artigo Caminhos e Infraestrutura do Cabeamento Horizontal aprofunda ocupação, eletrodutos e eletrocalhas.

Segregação não termina no trecho reto. Curvas, tês, cruzetas, descidas e entradas em racks ou quadros precisam manter a lógica de separação. Misturar sistemas justamente nesses pontos pode comprometer a organização e a imunidade projetadas.

Agrupamento de cabos elétricos e dissipação térmica

O agrupamento de circuitos altera a capacidade de dissipação de calor e pode exigir fatores de correção no dimensionamento dos condutores. O caminho físico deve ser conhecido pelo projetista elétrico antes da definição final de seção e proteção.

Eletrocalhas perfuradas ou aramadas podem oferecer melhor ventilação que sistemas fechados, mas isso não elimina a necessidade de avaliar agrupamento. Quantidade de circuitos carregados, disposição dos cabos e temperatura ambiente continuam relevantes.

Raio de curvatura e esforço de tração

Cabos possuem limites mínimos de curvatura. Em cabos de potência de grande seção, fibras ópticas ou cabos de dados de alto desempenho, curvas muito fechadas podem causar dano físico ou alteração de desempenho.

O lançamento também deve limitar esforço de tração. Rotas com múltiplas mudanças de direção, longos comprimentos ou subidas podem exigir pontos intermediários, técnicas específicas ou divisão do lançamento em etapas.

Continuidade elétrica e equipotencialização

Eletrocalhas metálicas precisam ser analisadas quanto à continuidade entre trechos, acessórios e suportes. Emendas mecânicas, pintura, galvanização, parafusos e interfaces podem influenciar a continuidade elétrica.

Quando a solução fizer parte da equipotencialização ou estiver sujeita a requisitos de proteção, pontes de continuidade e conexões ao sistema de aterramento devem ser previstas e verificadas. A existência do elemento metálico por si só não comprova continuidade adequada.

Materiais, corrosão e ambiente

A seleção entre aço galvanizado, aço inoxidável, alumínio ou outros materiais precisa considerar atmosfera, umidade, agentes químicos, localização interna ou externa e expectativa de vida útil. Ambientes industriais podem exigir resistência superior à de instalações corporativas comuns.

Cortes realizados em campo podem remover proteção superficial e criar pontos de corrosão. Procedimentos de acabamento e proteção precisam fazer parte da montagem quando aplicáveis.

Contato entre materiais diferentes também deve ser avaliado em ambientes suscetíveis à corrosão galvânica. A especificação deve buscar compatibilidade entre eletrocalha, parafusos, suportes e acessórios.

Suportes, pendurais e ancoragens

Suportes podem ser fixados em lajes, paredes, estruturas metálicas ou perfis auxiliares. O substrato e o sistema de ancoragem precisam suportar carga permanente, peso futuro previsto e esforços decorrentes da instalação.

Em estruturas existentes, a fixação não deve ser definida apenas em campo pelo instalador. Interferências com armaduras, impermeabilização, instalações embutidas e limitações estruturais precisam ser consideradas.

Em áreas com vibração ou equipamentos dinâmicos, travamento e tipo de fixação podem exigir critérios adicionais para evitar afrouxamento progressivo.

Compatibilização multidisciplinar

Eletrocalhas disputam espaço com dutos de HVAC, tubulações, sprinkler, estruturas, luminárias e outras infraestruturas. Coordenação em planta, corte e modelo BIM reduz conflitos e mudanças improvisadas durante a instalação.

A cota da rota deve preservar acesso para lançamento e manutenção. Uma eletrocalha instalada acima de dutos ou muito próxima da laje pode tecnicamente caber no espaço e ainda ser praticamente inacessível.

Passagens por paredes e lajes também precisam ser coordenadas com compartimentação contra incêndio e sistemas de selagem. O detalhe da passagem é parte do sistema, não um problema a ser resolvido somente depois que os cabos forem instalados.

Infraestrutura em shafts e rotas verticais

Em rotas verticais, cabos podem exigir amarração e suportação própria para que o peso não seja transferido inadequadamente às terminações. A eletrocalha deve permitir fixação compatível e acesso para manutenção.

Shats concentram sistemas e precisam de reserva de espaço, segregação e planejamento de travessias entre pavimentos. Expansões futuras tornam-se difíceis quando a capacidade vertical não é avaliada desde o início.

Critérios de seleção entre eletrocalha e outros caminhos

A eletrocalha deve ser escolhida quando o volume de cabos, necessidade de acesso e possibilidade de expansão justificam uma rota aberta ou semiaberta. Em trechos curtos, externos ou sujeitos a proteção mecânica elevada, eletrodutos podem ser mais adequados. Em grandes alimentadores, leitos para cabos podem oferecer melhor comportamento mecânico e ventilação.

A decisão entre eletrocalha, leito, perfilado, eletroduto e canaleta deve considerar tipo de cabo, quantidade, ambiente, raio de curvatura, necessidade de manutenção, exposição, peso e custo global. Misturar sistemas é comum e pode ser tecnicamente adequado quando as transições são projetadas.

Cálculo de carga distribuída e reserva mecânica

O peso por metro dos cabos pode ser obtido a partir de dados dos fabricantes e somado ao peso próprio da eletrocalha, tampa e divisórias. A carga distribuída resultante precisa ser comparada à capacidade do sistema para o vão entre suportes adotado.

Reserva mecânica é tão importante quanto reserva geométrica. Um caminho pode possuir espaço para novos cabos e não possuir capacidade estrutural para recebê-los. Em projetos com expansão prevista, ambos os limites precisam ser documentados.

Cargas concentradas também merecem atenção. Derivações, descidas, grandes feixes ou cabos de elevada seção podem produzir esforços localizados que não aparecem quando se considera apenas a média do trecho.

Flecha, alinhamento e comportamento em serviço

Mesmo sem ruptura, flecha excessiva prejudica aparência, organização e manutenção. Deformação pode alterar distribuição dos cabos e concentrar esforços em emendas ou suportes adjacentes.

O alinhamento deve ser verificado ao longo da rota e especialmente em passagens por portas, shafts e equipamentos. Diferenças de cota improvisadas geram curvas adicionais, reduzem acessibilidade e podem obrigar o instalador a criar peças não previstas.

Comportamento em áreas externas e ambientes agressivos

Em áreas externas, a solução precisa considerar chuva, radiação solar, variação térmica, vento, acúmulo de sujeira e possibilidade de corrosão. Tampas podem reduzir exposição direta, mas também podem reter calor e umidade dependendo da geometria.

Ambientes industriais com agentes químicos, maresia ou alta umidade exigem especificação compatível de material e revestimento. A durabilidade dos suportes e parafusos deve ser coerente com a da eletrocalha; um sistema resistente perde desempenho se os elementos de fixação se degradarem primeiro.

Dilatação térmica e trechos longos

Trechos extensos podem sofrer variação dimensional por temperatura. Dependendo do material, comprimento e condições ambientais, juntas, folgas e pontos de fixação precisam permitir movimentação sem induzir deformação ou esforço excessivo nos suportes.

Esse aspecto é particularmente relevante em áreas externas, coberturas, passarelas e plantas industriais com grande amplitude térmica. O detalhamento deve seguir as características do sistema especificado.

Travessias corta-fogo e compartimentação

Quando eletrocalhas atravessam paredes ou lajes com resistência ao fogo, a abertura precisa ser recomposta com solução de firestop compatível com o tipo e volume de cabos, dimensão da passagem e classificação requerida.

Expansões futuras também precisam preservar a selagem. Adicionar cabos perfurando indiscriminadamente o material existente pode invalidar a solução. Por isso, identificação e documentação das travessias são parte da gestão da infraestrutura.

Integração com racks, quadros e equipamentos

A aproximação final da eletrocalha até racks, painéis, máquinas ou quadros precisa distribuir os cabos de forma compatível com entradas disponíveis, prensa-cabos, flanges e raio de curvatura. Concentração excessiva na entrada pode transformar um trecho bem dimensionado em gargalo local.

Em racks de telecomunicações, a rota deve permitir organização vertical e horizontal sem pressionar os cabos. Em quadros elétricos, posição e direção de entrada precisam ser coordenadas com barramentos, terminais e segregações internas.

Identificação e gestão de rotas

Rotas extensas devem possuir identificação coerente com plantas e As Built. Códigos por setor, origem/destino ou sistema ajudam a localizar trechos e registrar ocupação.

Em instalações críticas, também pode ser útil registrar capacidade nominal, carga estimada e reserva disponível. Isso transforma a eletrocalha em ativo gerenciável e reduz decisões baseadas apenas em inspeção visual.

Modos de falha e não conformidades recorrentes

• vãos entre suportes superiores ao previsto;
• apoios instalados sobre elementos sem capacidade adequada;
• emendas posicionadas em regiões de maior solicitação;
• curvas improvisadas com cortes e dobras em campo;
• eletrocalhas saturadas ou com cabos acima da borda;
• mistura de sistemas sem segregação;
• tampas sem fixação adequada;
• arestas ou rebarbas em contato com cabos;
• corrosão em cortes, suportes ou parafusos;
• travessias corta-fogo não recompostas;
• rotas inacessíveis para manutenção;
• continuidade elétrica presumida, mas não verificada.

Plano de inspeção e testes

Um plano de inspeção pode dividir a verificação em etapas: recebimento de materiais, montagem de suportes, instalação dos trechos, montagem de acessórios, continuidade, lançamento de cabos e inspeção final. Isso evita que não conformidades fiquem ocultas após a ocupação.

Registros fotográficos e checklists devem identificar trecho, localização e status. Em obras maiores, punch lists por rota facilitam fechamento e impedem aceite genérico de sistemas ainda incompletos.

Critérios de contratação e equalização técnica

A especificação deve definir material, acabamento, dimensões, espessura ou capacidade mecânica, acessórios, suportes, tampas, divisórias, fixações e requisitos de continuidade. Uma descrição apenas por largura e altura é insuficiente para garantir equivalência entre propostas.

Equalização deve verificar se curvas, tês, cruzetas, reduções e sistemas de suportação pertencem ao mesmo conjunto construtivo e se a capacidade informada corresponde ao vão previsto. O preço do trecho reto isolado não representa o custo total da infraestrutura.

Gestão de capacidade ao longo do ciclo de vida

Após a entrega, novas instalações devem atualizar a ocupação e a carga estimada da rota. Sem esse controle, sucessivas ampliações podem consumir reservas originalmente destinadas a crescimento futuro e aproximar o sistema de seus limites sem percepção clara.

Em ambientes de missão crítica, uma rotina periódica de inspeção pode verificar corrosão, deformação, fixações, continuidade, obstruções e capacidade residual. A infraestrutura deixa de ser apenas passiva e passa a integrar a gestão de ativos da instalação.

Projeto executivo e documentação

O projeto deve apresentar traçado, dimensões, elevações, suportes típicos, acessórios, mudanças de direção, separações, travessias e interfaces com racks, quadros e equipamentos. Em trechos críticos, cortes e detalhes ampliados são necessários.

Quantitativos devem separar trechos retos de curvas, tês, cruzetas, reduções, tampas, divisórias, suportes, pendurais e componentes de fixação. A omissão de acessórios distorce custos e transfere decisões importantes para a obra.

Implantação e inspeção

Antes do lançamento de cabos, a rota deve ser inspecionada quanto a alinhamento, rigidez, emendas, rebarbas, acessórios, suportes, continuidade e desobstrução. Mudanças de direção improvisadas podem danificar cabos durante o puxamento.

Durante o lançamento, cabos devem ser organizados por grupos, evitando cruzamentos desnecessários e esmagamento. Amarrações excessivamente apertadas podem deformar cabos de telecomunicações; cabos de potência precisam de organização compatível com dissipação e manutenção.

Verificação, testes e critérios de aceite

O aceite deve verificar seção instalada, rota, suportação, acessórios, fixações, ocupação, segregação, acabamento e identificação. Trechos com flecha excessiva, acessórios improvisados ou suportação incompatível devem ser corrigidos antes da entrega.

Quando aplicável, continuidade elétrica e equipotencialização devem ser verificadas. Para redes, certificação dos enlaces confirma desempenho do cabeamento, mas não substitui a inspeção do pathway. Para energia, verificações elétricas devem ser executadas no sistema completo.

As Built, operação e expansão

O As Built precisa registrar rotas, dimensões, derivações e ocupações relevantes. Em grandes instalações, manter informações sobre capacidade residual ajuda a planejar ampliações sem depender de levantamento integral a cada intervenção.

Expansões devem reavaliar peso, ocupação, agrupamento e segregação. Uma rota pode ainda possuir área livre e já ter atingido limite mecânico ou térmico. O critério precisa considerar todos os fatores simultaneamente.

Considerações de Engenharia

Área livre não é sinônimo de capacidade disponível

Mesmo com espaço geométrico, a eletrocalha pode estar limitada por peso, segregação, agrupamento térmico ou raio de curvatura.

Suportação é parte do dimensionamento

Uma eletrocalha robusta apoiada em suportes inadequados continua sendo um sistema mecanicamente deficiente.

Rotas críticas precisam ser acessíveis

Compatibilizar apenas para “caber” não é suficiente. A manutenção futura precisa ser considerada no arranjo espacial.
